(共33张PPT)
第2节 光的反射
第四章 光现象

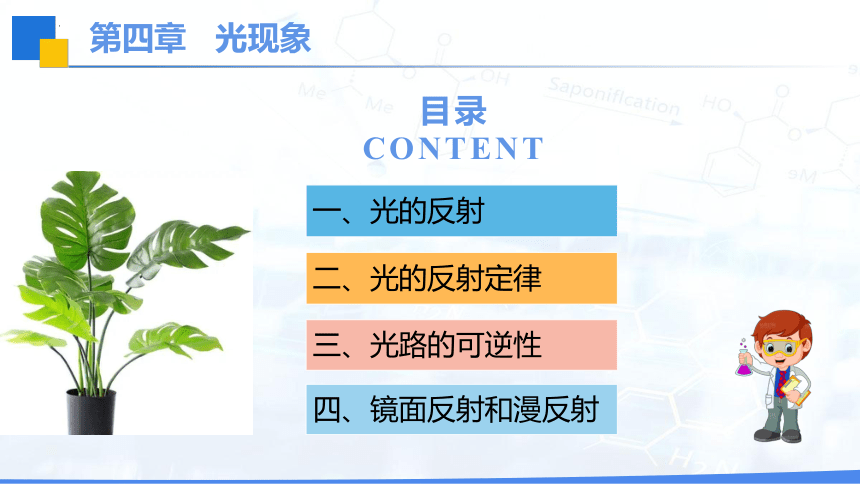

目录
CONTENT
第四章 光现象
一、光的反射
二、光的反射定律
三、光路的可逆性
四、镜面反射和漫反射
1.
2.
3.
4.

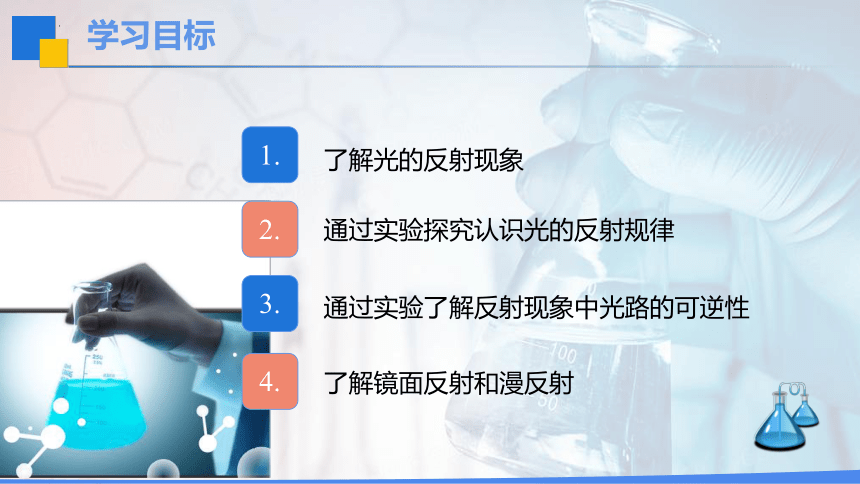

学习目标
了解光的反射现象
通过实验探究认识光的反射规律
通过实验了解反射现象中光路的可逆性
了解镜面反射和漫反射

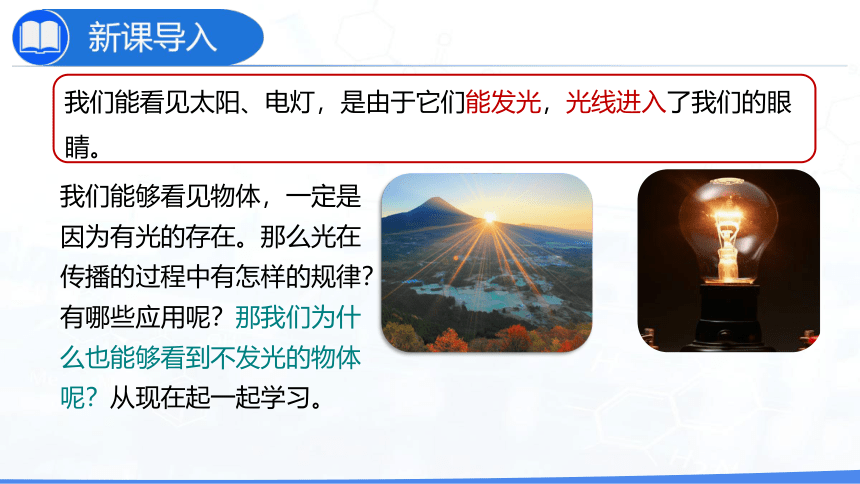

我们能看见太阳、电灯，是由于它们能发光，光线进入了我们的眼睛。
我们能够看见物体，一定是因为有光的存在。那么光在传播的过程中有怎样的规律？有哪些应用呢？那我们为什么也能够看到不发光的物体呢？从现在起一起学习。
一、光的反射

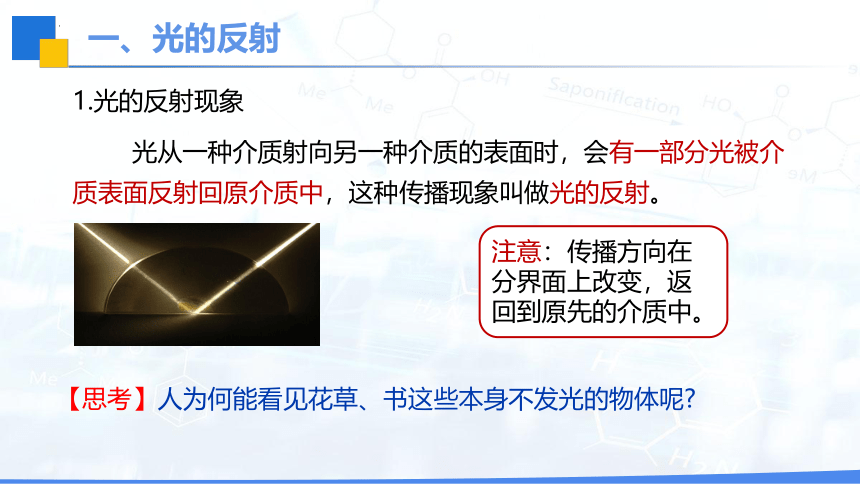

1.光的反射现象
光从一种介质射向另一种介质的表面时，会有一部分光被介质表面反射回原介质中，这种传播现象叫做光的反射。
注意：传播方向在分界面上改变，返回到原先的介质中。
【思考】人为何能看见花草、书这些本身不发光的物体呢
一、光的反射

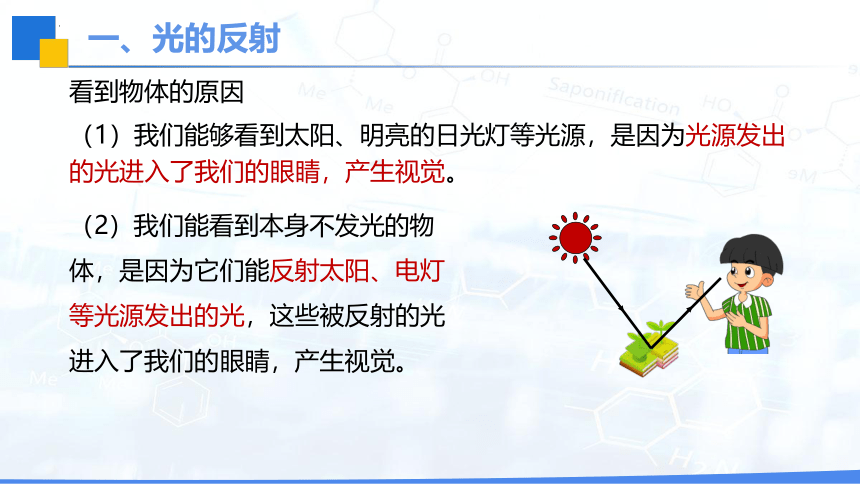

（1）我们能够看到太阳、明亮的日光灯等光源，是因为光源发出的光进入了我们的眼睛，产生视觉。
（2）我们能看到本身不发光的物体，是因为它们能反射太阳、电灯等光源发出的光，这些被反射的光进入了我们的眼睛，产生视觉。
看到物体的原因
一、光的反射
O
法线N
入射角
i
反射角
r
入射光线
反射光线
反射面
入射点
一点，两角，三线

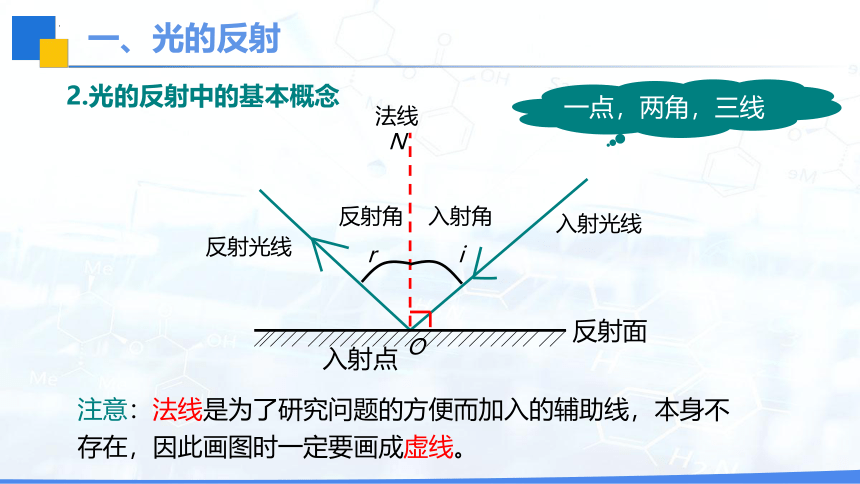

2.光的反射中的基本概念
注意：法线是为了研究问题的方便而加入的辅助线，本身不存在，因此画图时一定要画成虚线。
一、光的反射
A
B
α
N
β
法线

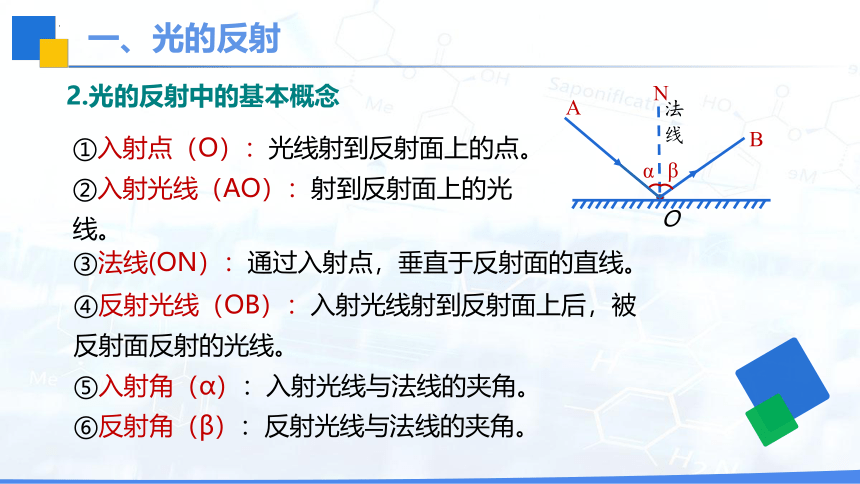

①入射点（O）：光线射到反射面上的点。
②入射光线（AO）：射到反射面上的光线。
④反射光线（OB）：入射光线射到反射面上后，被反射面反射的光线。
⑤入射角（α）：入射光线与法线的夹角。
⑥反射角（β）：反射光线与法线的夹角。
③法线(ON）：通过入射点，垂直于反射面的直线。
O
2.光的反射中的基本概念
二、光的反射定律
实验猜想：（1）反射角与入射角相等；
（2）反射光线和入射光线关于法线是对称的。

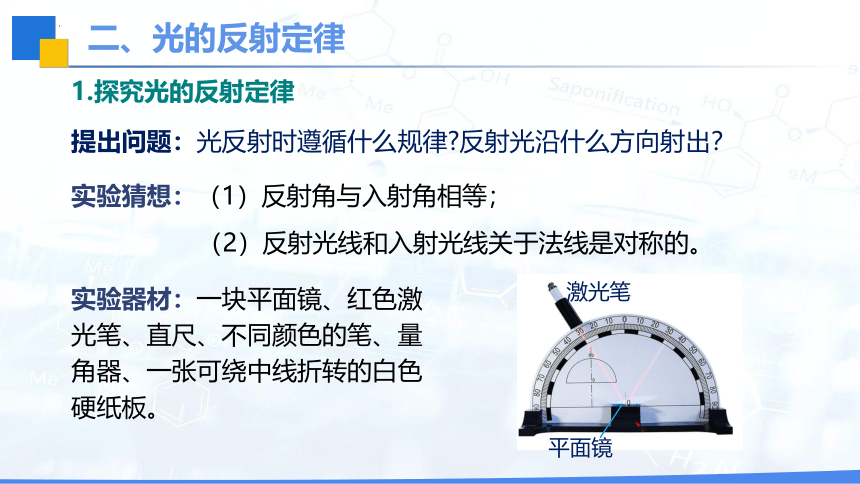

1.探究光的反射定律
提出问题：光反射时遵循什么规律 反射光沿什么方向射出？
平面镜
激光笔

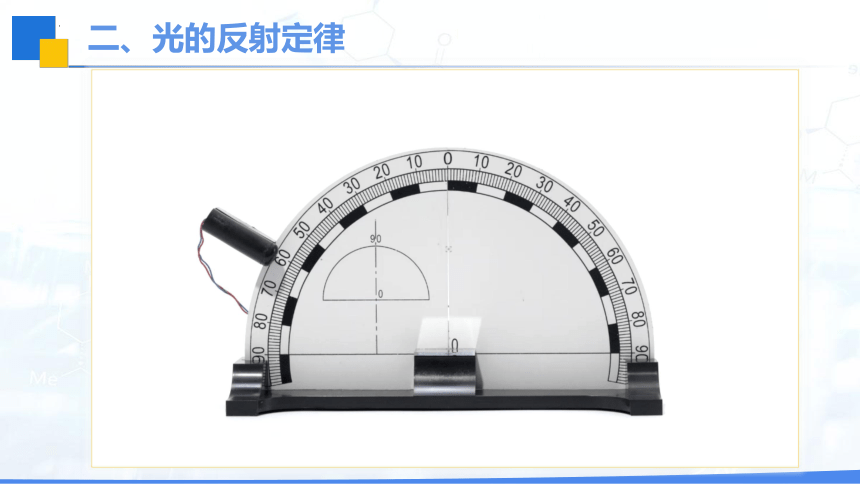

实验器材：一块平面镜、红色激光笔、直尺、不同颜色的笔、量角器、一张可绕中线折转的白色硬纸板。
二、光的反射定律
进行实验

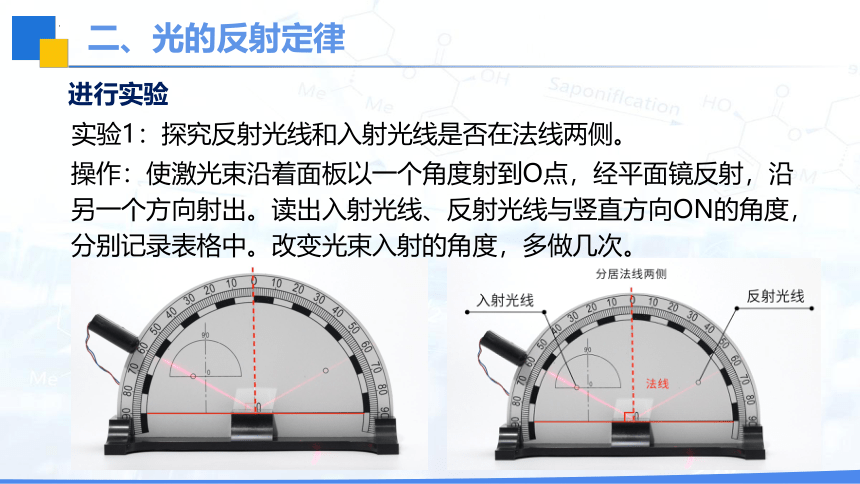

实验1：探究反射光线和入射光线是否在法线两侧。
操作：使激光束沿着面板以一个角度射到O点，经平面镜反射，沿另一个方向射出。读出入射光线、反射光线与竖直方向ON的角度，分别记录表格中。改变光束入射的角度，多做几次。
二、光的反射定律

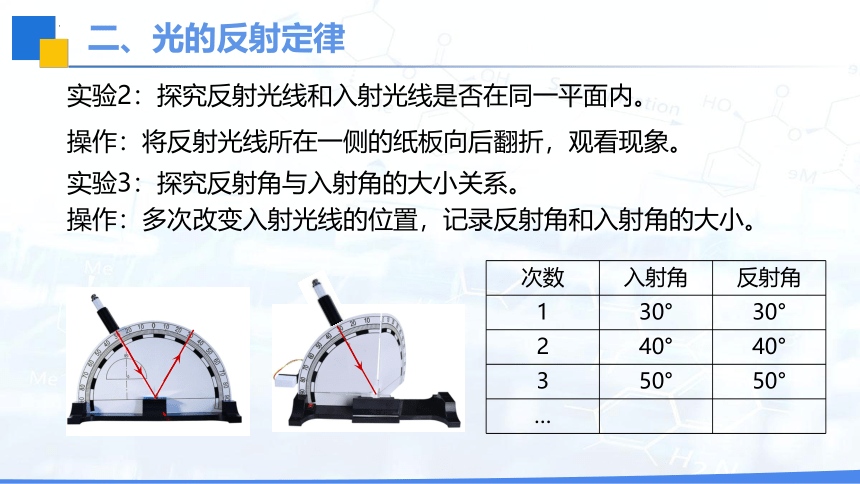

实验2：探究反射光线和入射光线是否在同一平面内。
操作：将反射光线所在一侧的纸板向后翻折，观看现象。
实验3：探究反射角与入射角的大小关系。
操作：多次改变入射光线的位置，记录反射角和入射角的大小。
次数 入射角 反射角
1 30° 30°
2 40° 40°
3 50° 50°
…
二、光的反射定律
二、光的反射定律
（1）当纸板EON和NOF在同一平面内时，能观察到反射光线，且入射光线、反射光线分居法线两侧，反射光线的方向随着入射光线方向的改变而改变。
（2）分析表中的数据可以看出，反射角等于入射角。反射角随入射角的减小而减小。
（3）把纸板NOF向前折或向后折时，观察不到反射光的径迹，说明反射光线与入射光线在同一平面内。
分析论证：
二、光的反射定律
结论① ：反射角等于入射角
2.光的反射定律
结论② ：反射光线、入射光线、和法线在同一平面内
结论③ ：反射光线和入射光线总是分居法线的两侧
二、光的反射定律
1. 应在光线较暗的室内进行实验，以便于观察实验现象。
2. 实验时，纸板与平面镜垂直，否则在纸板上看不到反射光。
3. 纸板在实验中的作用：
实验注意事项：
（1）显示光的传播路径；（2）验证反射光线、入射光线和法线在同一平面内，将纸版NOF向前或向后折，使其和纸板EON不在同一平面内，观察有无反射光径迹；（3）记录光路，在纸板上画出入射光和反射光的径迹，以分析反射角随入射角的变化情况。
4. 实验过程中严禁将激光对着人眼，以防灼伤眼睛。
5. 通过镜面对入射光线的反射作用，可以看出镜子有改变光路的作用。
二、光的反射定律
①对应关系：每一条反射光线对应一条入射光线
②因果关系：入射是因，反射是果。所以叙述反射定律内容时必须说“反射角等于入射角” ，不能说“入射角等于反射角”。
③两角关系：反射光线随着入射光线的改变而改变，反射角随入射角的增大而增大，随入射角的减小而减小。
④根据光的反射定律作图：
已知入射光线作反射光线；
已知反射光线作入射光线；
已知入射光线和反射光线，确定反射面的位置。
3.对光的反射定律的理解
二、光的反射定律
4.光的反射作图
反射光线
B
入射角
i
r
反射角
入射点
O
入射光线
A
（1）作图步骤
作法线（虚线）；
确定反射光线的位置；
作反射光线（实线）；
标出反射角r和入射角i。
所有实际传播的光（无论是反射光还是入射光）都要画成实线，并用箭头表示它的传播方向；法线用虚线，要垂直于反射面。
二、光的反射定律
A
O
A
O
B
（3）已知反射面、反射光线，作出入射光线；
30°
60°
60°
如图所示，先过入射点作出法线，再根据光的反射定律（反射角等于入射角）画出对应的反射光线或入射光线，标上箭头。
（2）已知反射面、入射光线，作出反射光线；
30°
60°
30°
二、光的反射定律
先作入射光线和反射光线夹角的角平分线，此线即法线，过入射光线与反射光线的交点（入射点）作垂直于法线的一条直线
（4）已知入射光线和反射光线，画出平面镜的位置
O
（5）当光线垂直入射时，它将被垂直反射出去
入射角=
0°
反射角=
0°

例题图中MN为平面镜,OB为入射光线AO的反射光线。请在图中画出光线AO并标出入射角的度数。
1.作出法线
2.标出反射角
3.根据反射定律作出射角
4.标出入射角
30°
30°
三、光路的可逆性
讨论：如果让入射光线逆着反射光线的方向照射到平面镜上，我们会看到什么？
它被反射后就会逆着原来的入射光的方向射出。
O
A
N
B
i
r
结论：在反射现象中，光路可逆。
三、光路的可逆性
小猪在盯着我
小猫在偷吃鱼
生活中的光路可逆现象
镜子
墙
崎岖的山路急转弯处往往安装一面镜子，可以使双方互相看到对面的公路状况及交通状况，保证安全。
光路的可逆性的利用
注意：光路可逆是一种路径上的可逆，而光线不可逆，所以“光路可逆”不能说成“光线可逆”。
四、镜面反射和漫反射
一条光线照射到物体表面时会发生反射，那么一束平行光照射到物体表面上会怎样呢？如图甲所示，平行光照射到平面镜上，观察反射光线有什么特点？如图乙所示，平行光照射到粗糙的物体表面上，观察反射光线有什么特点？
提出问题
四、镜面反射和漫反射
1.让一束平行光斜射到平面镜上，然后再反射到墙上。
现象：在墙上看到一个光斑
2.在平面镜上蒙一张白纸，重做实验。
现象：墙上看不到光斑
探究镜面反射和漫反射
白纸
这是因为：平面镜的反射面比较光滑，反射光平行射出；白纸的表面凹凸不平，反射光散乱地反射到不同的方向。
-10
四、镜面反射和漫反射
只能从一个方向看见物体
一束平行光照射到平面镜上时，在平面镜上发生反射，反射光也相互平行地射出，这种反射叫做镜面反射。
能从各个方向看见物体
当一束平行光照射到凹凸不平的表面上时，反射光会朝四面八方射出，这种反射叫做漫反射。
四、镜面反射和漫反射
生活中哪些现象是镜面反射？哪些是漫反射？你能举出例子吗？
四、镜面反射和漫反射
雨过天晴的夜晚，为了不踩到地上的积水，我们应该怎么走？
迎着月光走，地上亮处是水；背着月光走，地上暗处是水
思考：
水面上发生镜面反射，地面上发生漫反射。
当迎着月光走时，水面的反射光线相比地面反射光线进入人眼多，人感觉水面亮，地面暗。当背着月光走时，水面几乎没有反射光线进入人眼，地面上发生漫反射，有少量的光线进入人眼，人感觉地面相对于水面较亮。
四、镜面反射和漫反射
光污染
当强烈的太阳光照射高楼大厦的玻璃幕墙、磨光的大理石墙面时，这些光滑的表面就会发生镜面反射，炫目的反射光会干扰人们的正常生活，造成“光污染”。
概念
光在传播过程中被介质表面反射回去的现象
反射定律
三线共面
两线分居
两角相等
在反射现象当中，光路是可逆的
两种反射
镜面反射
漫反射
都遵循光的反射规律
光的反射
1．下列现象中，属于光的反射的是(　 　)
A．形影不离 B．射击瞄准 C．日食月食 D．镜花水月
2．有时，黑板反射的光会“晃”着一些同学的眼睛，下列分析正确的是( 　 　)
A．黑板“晃”眼处发生了漫反射，不遵守光的反射定律
B．黑板“晃”眼处发生了漫反射，遵守光的反射定律
C．黑板“晃”眼处发生了镜面反射，遵守光的反射定律
D．黑板“晃”眼处发生了镜面反射，不遵守光的反射定律
D
C
（1）∠FON是__________（选填“入射”或“反射”）角。
（2）一束光沿EO射到镜面，在纸板上会看到反射光OF。若沿着FO的方向再入射一束光，它的反射光沿OE方向射出，此现象说明______________________________________________。
3.小明和小聪在探究光的反射规律，实验装置如图所示：
反射
在反射现象中， 光路是可逆的
4.晚上，小明在桌面上铺一张白纸，将一小块平面镜的镜面朝上平放在纸上，用手电筒正对着平面镜照射，如图所示。这时人从侧旁观察到比较亮的是　 　(选填“白纸”或“平面镜”)，这是因为手电筒的光照射到其表面发生了　 (选填“镜面反射”或“漫反射”)。
漫反射　
白纸　
