第十二章 电能 能量守恒定律
第2节 闭合电路的欧姆定律-3
1. 闭合电路欧姆定律的三种表达式及使用范围
2. 路端电压与负载的关系
3. 闭合电路 U外 - I干 的关系图像
4. 电源的 P出 - R外 的关系图像

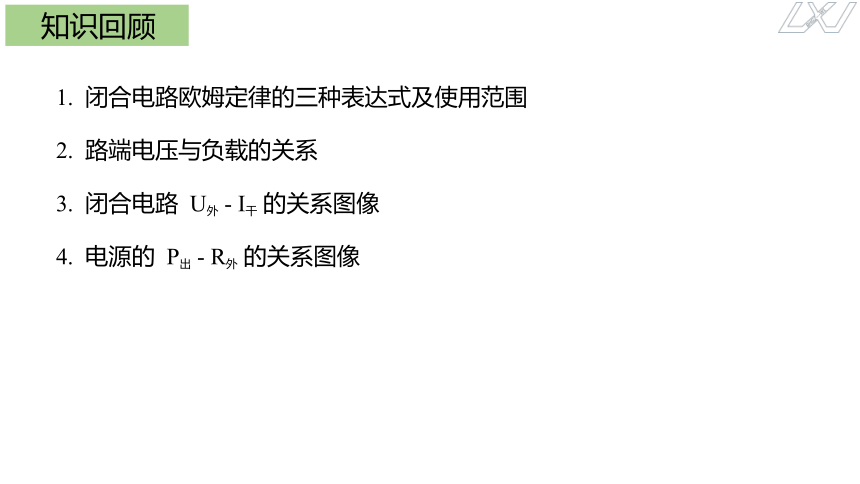

知识回顾

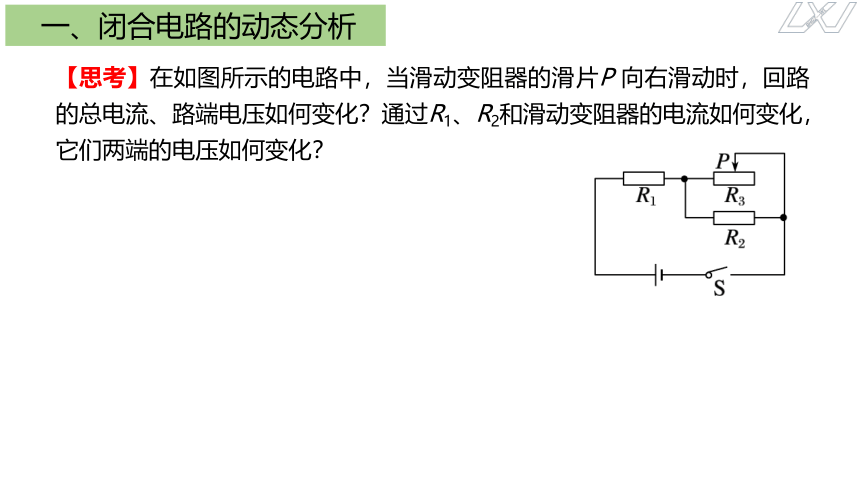

【思考】在如图所示的电路中，当滑动变阻器的滑片P 向右滑动时，回路的总电流、路端电压如何变化？通过R1、R2和滑动变阻器的电流如何变化，它们两端的电压如何变化？
一、闭合电路的动态分析
R3增大
R总增大
I总减小
U内减小
U外增大
U1减小
U3 U2增大
I2增大，I3减小

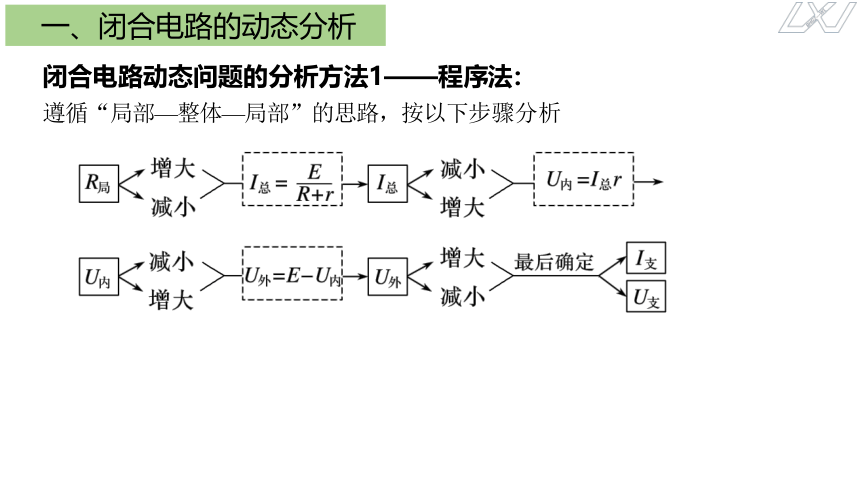

闭合电路动态问题的分析方法1——程序法：
遵循“局部—整体—局部”的思路，按以下步骤分析
一、闭合电路的动态分析

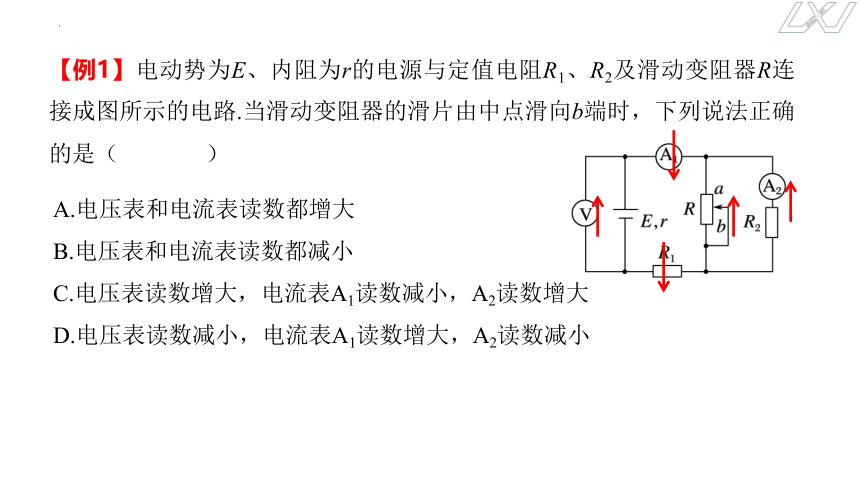

【例1】电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成图所示的电路.当滑动变阻器的滑片由中点滑向b端时，下列说法正确的是（ C ）
A.电压表和电流表读数都增大
B.电压表和电流表读数都减小
C.电压表读数增大，电流表A1读数减小，A2读数增大
D.电压表读数减小，电流表A1读数增大，A2读数减小
一、闭合电路的动态分析

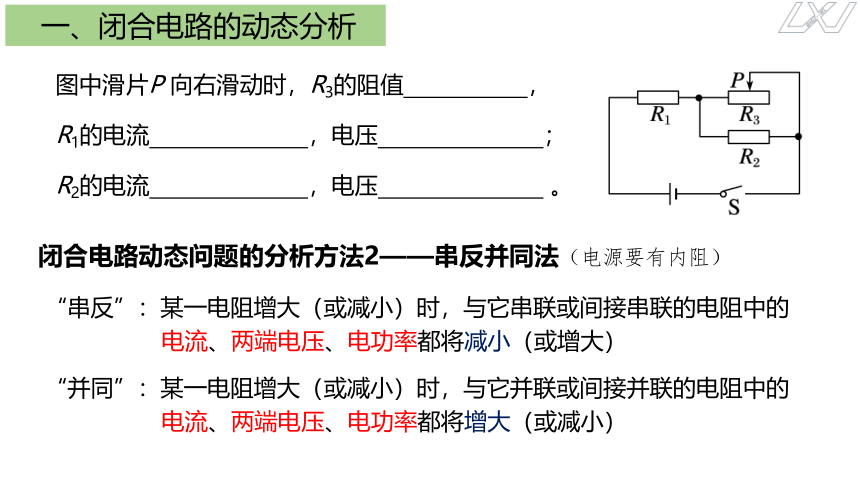

图中滑片P 向右滑动时，R3的阻值 ，
R1的电流 ，电压 ；
R2的电流 ，电压 。
闭合电路动态问题的分析方法2——串反并同法（电源要有内阻）
“串反”：某一电阻增大（或减小）时，与它串联或间接串联的电阻中的
电流、两端电压、电功率都将减小（或增大）
“并同”：某一电阻增大（或减小）时，与它并联或间接并联的电阻中的
电流、两端电压、电功率都将增大（或减小）

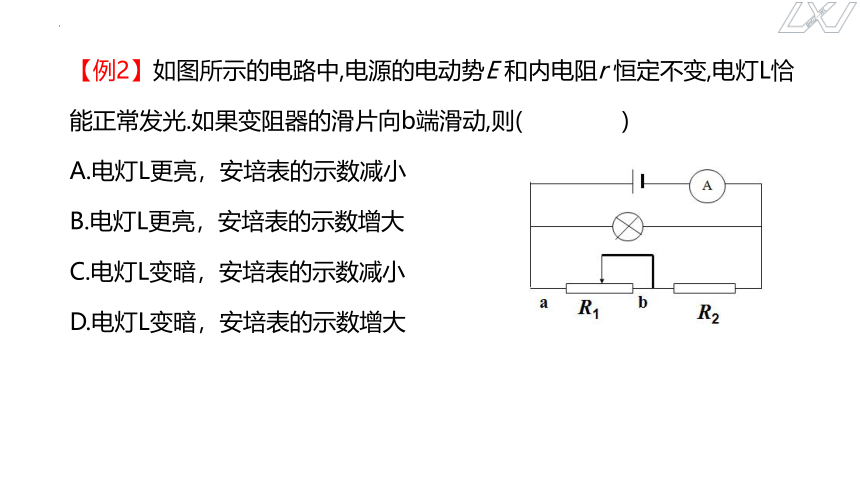

【例2】如图所示的电路中,电源的电动势E 和内电阻r 恒定不变,电灯L恰能正常发光.如果变阻器的滑片向b端滑动,则( A )
A.电灯L更亮，安培表的示数减小
B.电灯L更亮，安培表的示数增大
C.电灯L变暗，安培表的示数减小
D.电灯L变暗，安培表的示数增大
【思考】在如图所示的电路中，当滑动变阻器的滑片向下移动时，关于电灯L的亮度及电容器C 所带电荷量Q 的变化判断正确的是（ B ）
A. L变暗，Q 增大
B. L变暗，Q 减小
C. L变亮，Q 增大
D. L变亮，Q 减小
二、含电容器电路的分析
1.直流电路稳定时的等效处理方法：
①电容器：相当于无穷大电阻，看成断路，作等效电路时可先把它去掉
②与电容器串联的电阻：两端无电压，相当于导线。
③与电容器并联的电阻：电容器端电压与并联电阻端电压相等。
2.电路稳定时，电容器所带电荷量Q一定。
求Q的方法：先求与电容器并联的电阻两端电压U，
再根据Q＝CU 计算。
3.与电容器并联的电阻端电压变化时，将会引起电容器的充、放电。
求ΔQ的方法：先求与电容器并联的电阻两端电压的变化ΔU，
再据ΔQ＝CΔU求值
二、含电容器电路的分析
【例3】(多选)如图8所示，电源的电动势E＝2 V，内阻r＝2 Ω，两个定值电阻均为8 Ω，平行板电容器的电容C＝3×10－6 F，则（ CD ）
二、欧姆表的原理
欧姆表是在电流表的基础上改装而成的
两表笔直接接触时 Rx = 0
此时电路中电流为
刻度盘Ig 位置对应Rx = 0
欧姆表内阻 R =Rg+r+R
Ω
两表笔不接通 Rx = ∞
此时电路中电流为I = 0
I = 0位置对应Rx = ∞
两表笔间接入Rx 时
此时电路中电流为
Ix 位置标注Rx 的阻值
二、欧姆表的原理
【思考】若指针指在刻度盘的正中间位置，被测电阻 Rx 是多少？
二、欧姆表的原理
【思考】若指针指在刻度盘的1/4位置，被测电阻 Rx 是多少？
左密右疏
二、欧姆表的原理
电流Ix与外电阻Rx 是一一对应关系
通过测量电流达到测量电阻的目的
【例4】欧姆表的内部电路如图所示，已知电流计的电阻为Rg，滑动变阻器接入电路的阻值为R0，电源的电动势和内阻分别为E、r，下列说法正确的是（ 　AD 　）
A．欧姆表的工作原理是闭合电路欧姆定律
B．电路图中左侧的表笔为黑表笔
C．欧姆表表盘的最左端为欧姆“0”刻度
D．欧姆表表盘的中间刻度值为R中=r+Rg+R0
课堂小结
一、闭合电路的动态分析
1、程序法： 按“局部—整体—局部”的思路分析
2、串反并同法（电源要有内阻）
二、欧姆表的原理
1、原理：闭合电路欧姆定律 (电阻测量转换为电流测量)
2、
