3.3 波的反射、折射、衍射
第三章 机械波
【课堂引入】
声波的反射
光的反射

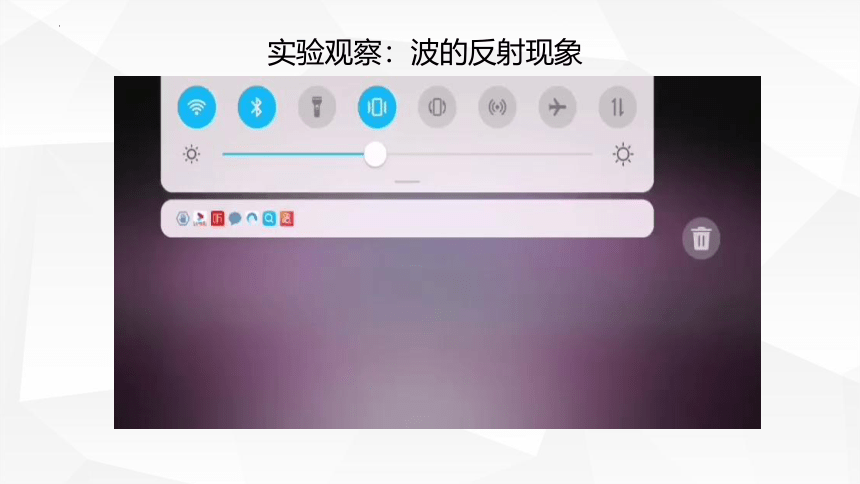

实验观察：波的反射现象

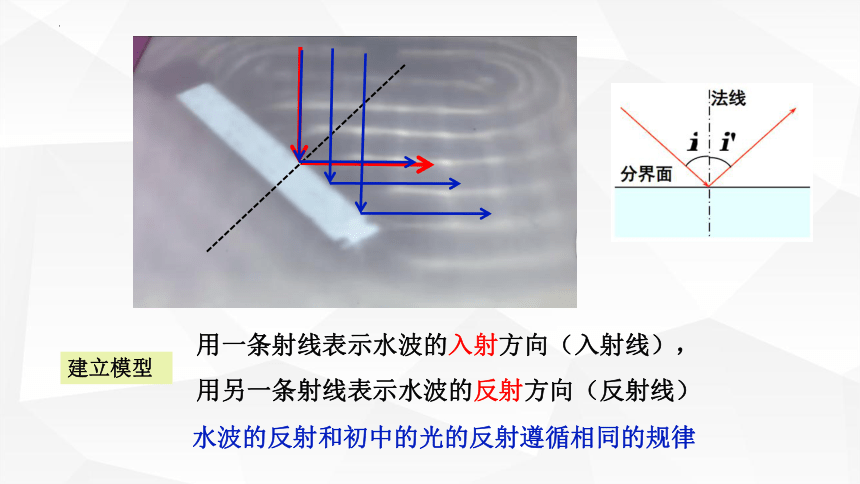

用一条射线表示水波的入射方向（入射线），用另一条射线表示水波的反射方向（反射线）
水波的反射和初中的光的反射遵循相同的规律

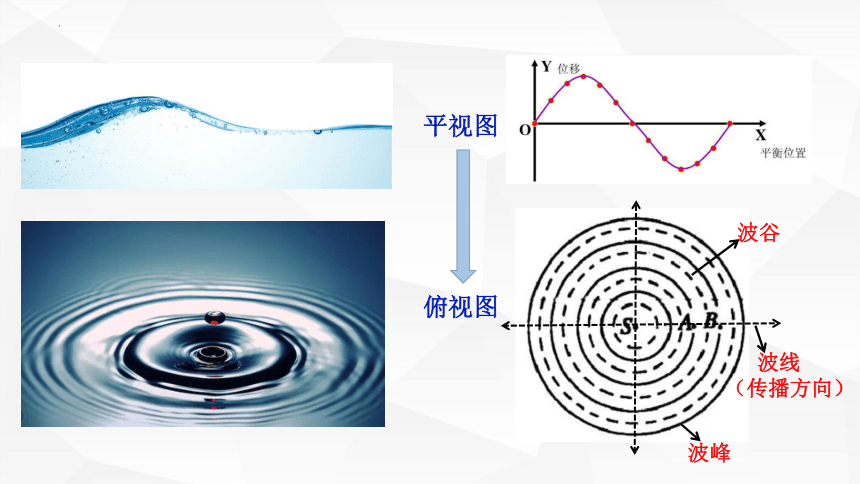

建立模型
平视图
俯视图
波谷
波峰
波线
（传播方向）
一、波的反射
1.当波传播到两种介质的分界面时，一部分返回来继续传播的现象。
2.机械波的反射与光的反射规律相同。
3.入射角=反射角
入射角i：入射线与法线的夹角叫做入射角。反射角i”：反射线与法线的夹角叫做反射角。
4.反射定律：
（1）入射线、法线、反射线在同一平面内，入射线与反射线分居法线两侧，反射角等于入射角。
（2）波在反射过程中波长λ、频率f、波速v都跟入射波相同.
（3）波遇到两种介质界面时，总存在反射.
波反射模型
一、波的反射
应用：
回音壁
回头潮
雷达

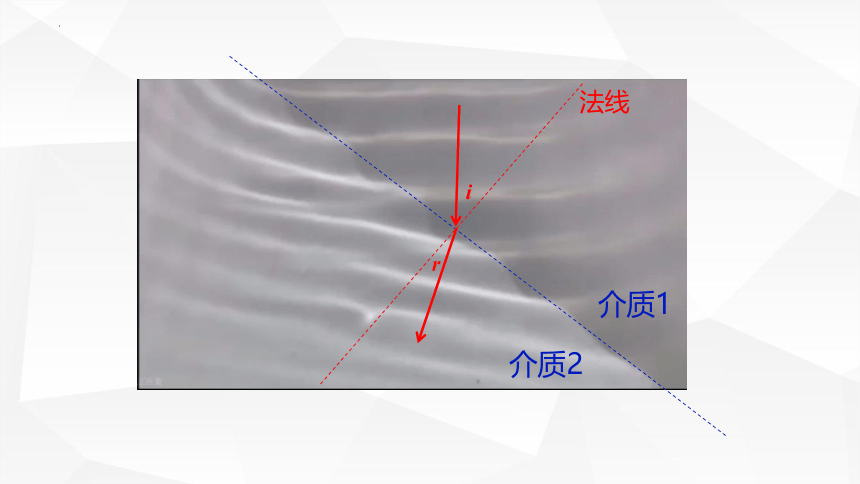

二、波的折射
介质1
介质2
法线
i
r
二、波的折射
1.波的折射：波从一种介质进入另一种介质时，波的传播方向发生改变的现象。
2.波发生折射的原因：是波在不同介质中的速度不同。
波折射模型
折射角
入射角
波在折射中波长、频率、波速的变化？
波的反射、折射中波长、频率、波速的变化
交流讨论： 图中1、2、3分别代表入射线、反射线、折射线，则入射线经反射和折射后的频率、波速、波长变化？
二、波的折射
1.波的折射：波从一种介质进入另一种介质时，波的传播方向发生改变的现象。
2.波发生折射的原因：是波在不同介质中的速度不同。
波折射模型
折射角
入射角
3.在波的折射中的规律：
①折射波与入射波的频率相同
②折射波和入射波的波速和波长不同
中央电视台总部大楼
上海电视塔
东方明珠
天津电视塔
天塔旋云
波在传播途中如果遇到障碍物,能否继续向前传播？
水波在传播途中如果遇到障碍物时，大家都会认为波会被挡住去路在障碍物的后面不会有水波出现。
会不会有水波传到障碍物后面的情况呢？
三、波的衍射
1.定义：波能够绕过障碍物的后面的传播现象，叫波的衍射
2.衍射是波特有的现象，一切波都可以发生衍射。
三、波的衍射
1.定义：波能够绕过障碍物的后面的传播现象，叫波的衍射
2.衍射是波特有的现象，一切波都可以发生衍射。
3.发生明显衍射的条件：障碍物或孔的尺寸与波长差不多或比波长小
三、波的衍射
4.衍射的实质：
5.波的直线传播只是在衍射不明显时的情况。
波长越长（频率越低）的波，越容易发生衍射现象
3.发生明显衍射的条件：障碍物或孔的尺寸与波长差不多或比波长小
波传到小孔(障碍物)时,小孔(障碍物)仿佛是一个新波源,由它发出的与原来同频率的波在小孔(障碍物)后传播,就偏离了直线方向。
【例1】音箱装置布网既美观又能阻止灰尘进入音箱内部，但是它又有不利的一面，对于音箱发出的声音来说，布网就成了障碍物，它阻碍了声音的传播，造成了声音的失真.有的生产厂家就把布网安装上子母扣，这样听音乐时就可以将布网卸下来，从而获得真实的听觉效果，听同样的音乐时，不卸下布网跟卸下布网相比较，你认为声音损失掉的主要是（ ）
A.高频成分 B.低频成分
C.中频成分 D.不能确定
A
【课堂练习】
【例2】如图挡板M是固定的,档板N可以上下移动。况点把M、N两块挡板中的空隙当作一个“小孔”做水波的衍射实验,出现了图示中的图样,P点的水没有振动起来,为了使挡板左边的振动传到P点,可以采用什么办法
【课堂练习】
【课外拓展】
为了追求更高质量的通讯，从2G逐渐升级到5G，波长逐渐减小为分厘米级，这会带来什么弊端吗？
