第十六章 电磁铁与自动控制
16.2 奥斯特的发现
沪粤版 物理

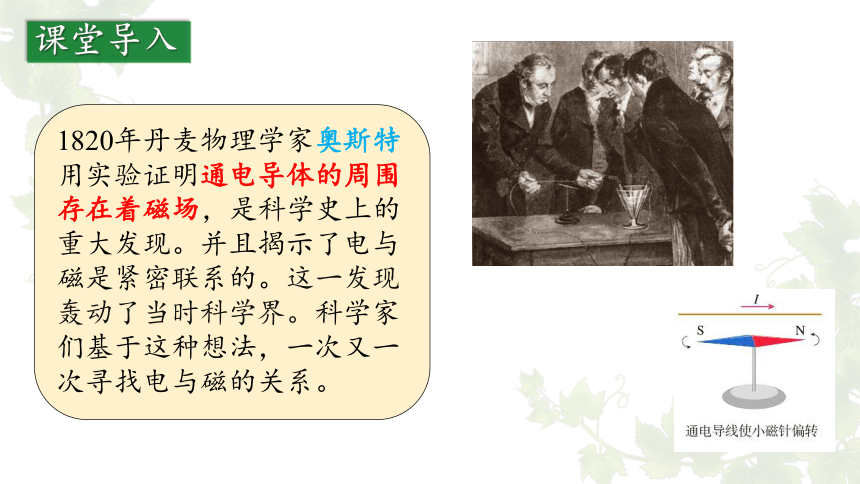

1820年丹麦物理学家奥斯特用实验证明通电导体的周围存在着磁场，是科学史上的重大发现。并且揭示了电与磁是紧密联系的。这一发现轰动了当时科学界。科学家们基于这种想法，一次又一次寻找电与磁的关系。
课堂导入
活动1：观察通电直导线周围的磁场
断电
指针向里
指针向外
观察思考
1、当导线通电时，有什么现象？说明什么问题？
2、断电后，有什么现象？
3、改变电流方向后，观察到什么现象？说明什么问题？
通电时，小磁针发生了偏转，
小磁针重新指回到南北方向
通电导线的周围存在着磁场。
小磁针偏转方向与原偏转方向相反，
磁场方向与电流方向有关。
一、电流的磁效应

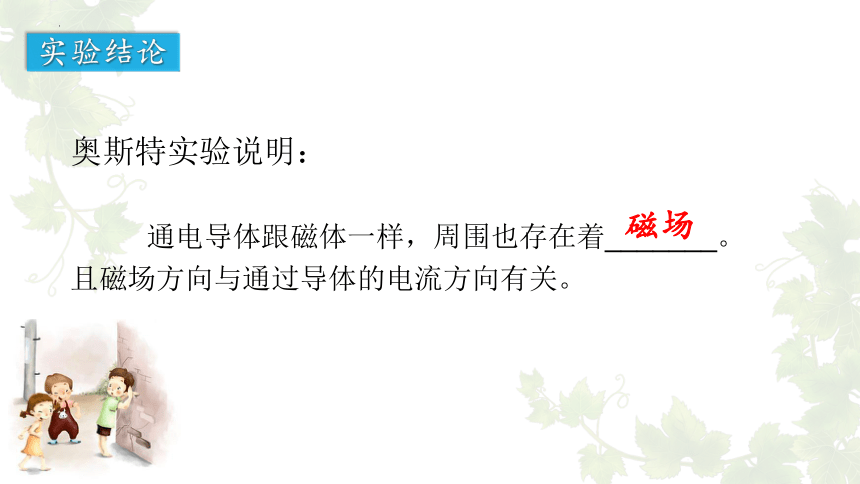

奥斯特实验说明：
通电导体跟磁体一样，周围也存在着_______。
磁场
且磁场方向与通过导体的电流方向有关。
实验结论

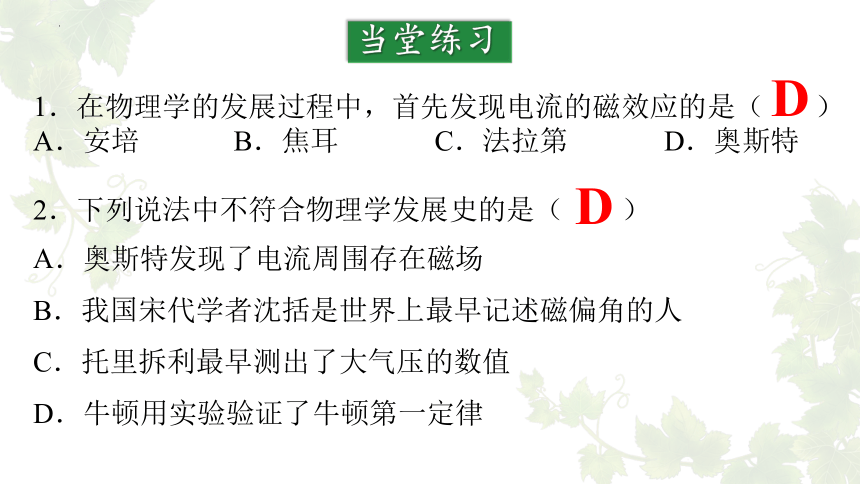

1．在物理学的发展过程中，首先发现电流的磁效应的是（　 ）
A．安培 B．焦耳 C．法拉第 D．奥斯特
2．下列说法中不符合物理学发展史的是（　　）
A．奥斯特发现了电流周围存在磁场
B．我国宋代学者沈括是世界上最早记述磁偏角的人
C．托里拆利最早测出了大气压的数值
D．牛顿用实验验证了牛顿第一定律
D
D
当堂练习

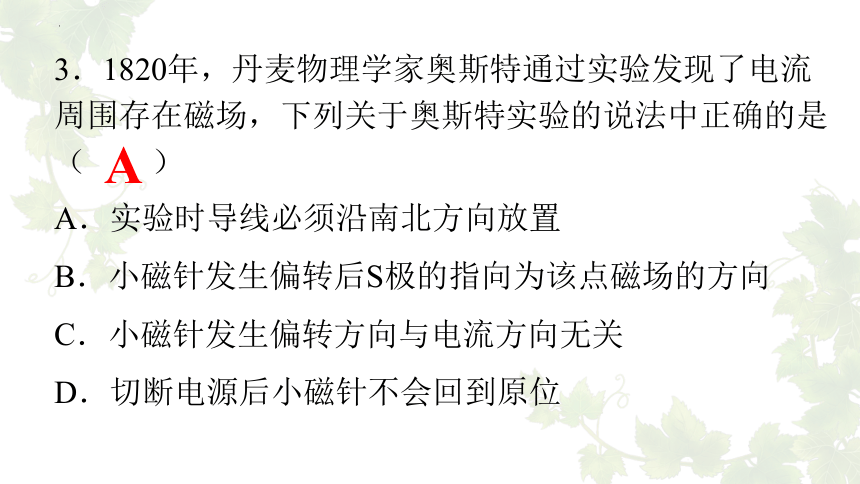

3．1820年，丹麦物理学家奥斯特通过实验发现了电流周围存在磁场，下列关于奥斯特实验的说法中正确的是（　　）
A．实验时导线必须沿南北方向放置
B．小磁针发生偏转后S极的指向为该点磁场的方向
C．小磁针发生偏转方向与电流方向无关
D．切断电源后小磁针不会回到原位
A

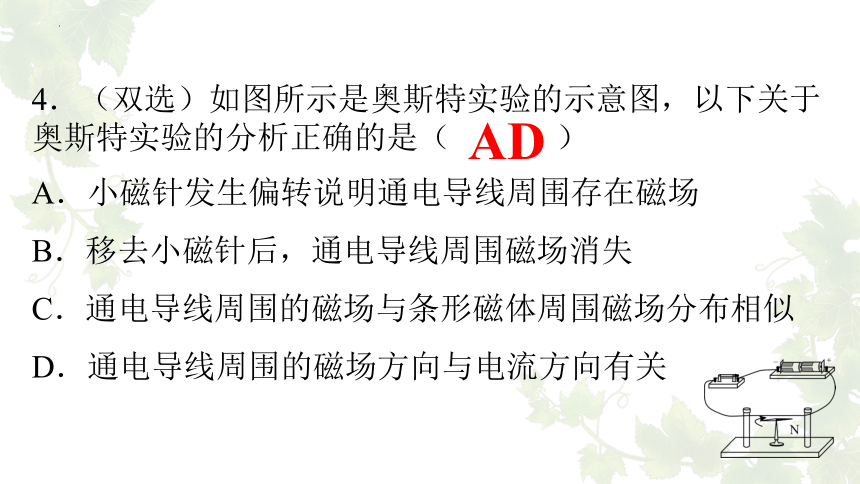

4．（双选）如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（ 　　）
A．小磁针发生偏转说明通电导线周围存在磁场
B．移去小磁针后，通电导线周围磁场消失
C．通电导线周围的磁场与条形磁体周围磁场分布相似
D．通电导线周围的磁场方向与电流方向有关
AD
用导线在圆柱形空心筒上绕成螺纹状线圈，叫螺线管。
二、通电螺线管的磁场
活动2：探究通电螺线管外部磁场的方向
相似
电流
实验现象
实验结论
通电螺线管外部的磁场与条形磁铁周围的磁场很_______，其磁场的极性与螺线管中________的方向有关。
用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。
N
S
S
N
三、安培定则（右手螺旋定则）
例1：判断螺线管的N、S极
例2：判断电源的正负极
例3：画出螺线管线圈的绕法
当堂练习
例1：判断螺线管的N、S极
1．请在题1图中标出通电螺线管的N极以及磁感线的方向。
2．如题2图所示，小磁针静止在通电螺线管右侧。标出小磁针的N极并在虚线上用箭头标出磁感线方向。
题1图
题2图
3．根据题3图中通电螺线管的S极，标出磁感线的方向、小磁针的N极，并在括号内标出电源的正负极。
4．根据题4图中处于平衡状态的小磁针的极性判断电源正、负极的位置。
题3图
题4图
例2：判断电源的正负极
5．螺线管通电后，管内小磁针静止时指向如题5图所示。请画出螺线管的绕线并画出一条内外封闭的磁感线。
6．放在通电螺线管附近的小磁针静止时所指的方向如题6图所示，请标出通电螺线管的N极和S极，并画出螺线管的绕法，用箭头标出通电螺线管导线中的电流方向
题5图
题6图
例3：画出螺线管线圈的绕法
1、首次发现电与磁之间有联系的物理学家是奥斯特，奥斯特实验说明：通电导体周围存在磁场。
2、通电螺线管的磁场与条形磁体类似，磁场方向与通过的电流方向有关。
3、右手螺旋定则：右手四指与电流方向一致，拇指所指方向与磁场方向一致。
课堂小结
书本12页：1-3题
课后作业
1．下列哪位科学家首先揭示电与磁的关系（ ）
A．奥斯特 B．焦耳 C．法拉第 D．安培
2．下列说法中正确的是（ ）
A．电流会在周围空间产生磁场
B．用撒铁屑的方法可以判断条形磁铁N极位置
C．磁场是客观存在的，它是由真实磁感线组成的
D．位于磁场中可自由转动的小磁针静止时，S极所指的方向即为该点的磁场方向
A
A
练习巩固
3．如图所示，电磁铁左侧的C为条形磁铁，右端的D为软铁，A、B是电源两极。则（ ）
A．若A为电源的负极，则C、D都被吸引
B．若A为电源的正极，则C、D都被排斥
C．若B为电源的负极，则C、D都被吸引
D．若B为电源的正极，则C被排斥、D被吸引
A
4．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（ ）
A．通电螺线管的左端为N极
B．通电螺线管外A点磁场的方向向右
C．小磁针N极指向左
D．小磁针S极指向左
D
5．标出螺线管中的N、S极，并标出磁感线的方向。
6．如图，根据小磁针（黑色那一段表示N极）静止时的指向标出螺线管中的线圈的电流方向（用箭头表示）。
题5图
题6图
7．电路中电流通过时，螺线管周围的小磁针静止如下图所示，根据小磁针静止时的指向和导线中的电流方向，标明通电螺线管的N极并画出螺线管的绕线。
