第十六章 电磁铁与自动控制
16.4 电磁继电器与自动控制
沪粤版 物理

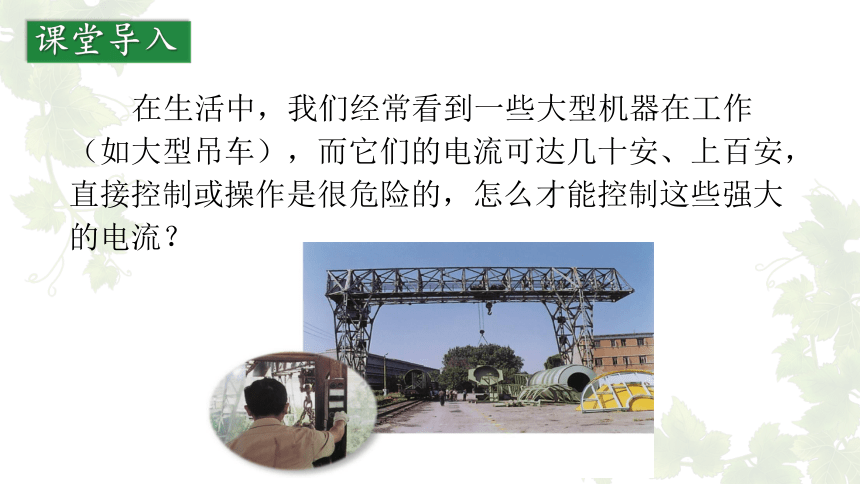

在生活中，我们经常看到一些大型机器在工作（如大型吊车），而它们的电流可达几十安、上百安，直接控制或操作是很危险的，怎么才能控制这些强大的电流？
课堂导入
电磁继电器是利用一个电路控制另一个电路的装置。
一、电磁继电器
电磁铁：
衔铁：
弹簧：
触点：
通电时产生磁性，吸下衔铁。
带动动触点向下运动。
电磁铁无磁性时，带动衔铁离开电磁铁。
相当于被控制电路的开关。
绝缘体
电磁继电器的结构
控制电路包括_____________、________、______。
工作电路包括_____________、________、______。
低压控制电路
高压工作电路
电磁继电器工作时，电路分为哪两部分？
（高压）电源
触点
用电器
（低压）电源
开关
电磁铁
电磁继电器的工作原理

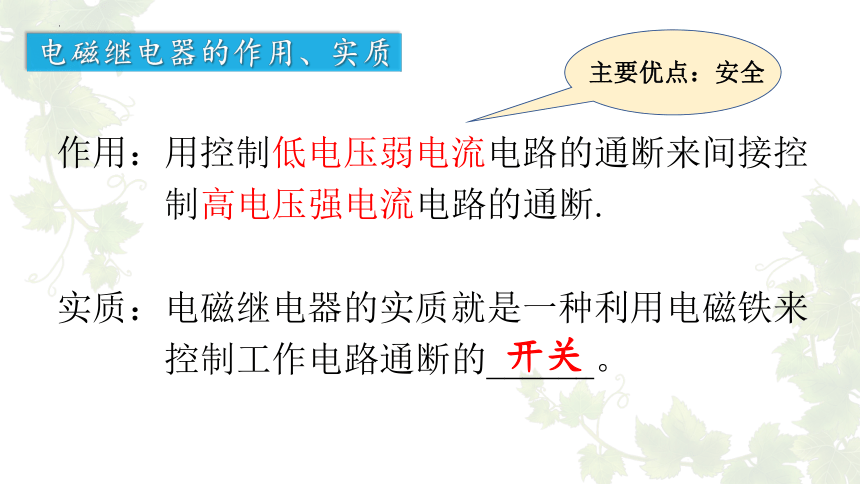

作用：用控制低电压弱电流电路的通断来间接控制高电压强电流电路的通断.
实质：电磁继电器的实质就是一种利用电磁铁来控制工作电路通断的______。
开关
主要优点：安全
电磁继电器的作用、实质
在水银温度计里插入一段金属丝，
当温度达到金属丝下端所指的温度时，
电铃就响起来，发出报警信号。当温度
达到金属丝下端所指的温度时，电磁铁电路中有电流，电磁铁有磁性，吸引衔铁，使电铃电路接通，电铃就响起来，发出报警信号.
二、电磁继电器的应用
温度报警器

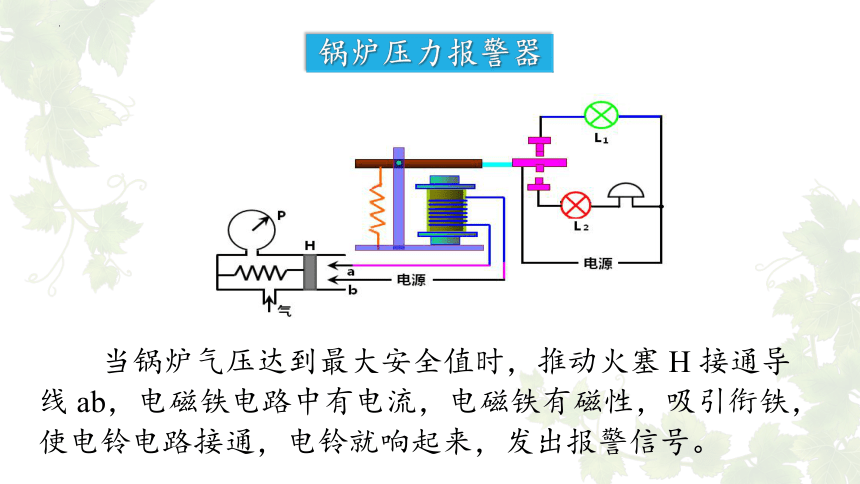

当锅炉气压达到最大安全值时，推动火塞 H 接通导线 ab，电磁铁电路中有电流，电磁铁有磁性，吸引衔铁，使电铃电路接通，电铃就响起来，发出报警信号。
锅炉压力报警器
当水位达到最大安全值时，接通导线AB，电磁铁电路中有电流，电磁铁有磁性，吸引衔铁，使红灯电路接通，红灯就亮起来，发出报警信号。水位没有到达金属块A时，电磁铁不通电无磁性，绿灯亮，显示水位正常。
水位报警器
子阳同学为仓库设计了一种防盗报警器. 在仓库门口的地上安防盗装置，报警灯安在值班室内，请你说出其工作原理。
踏板
有人靠近仓库，踏上踏板接通电磁铁电路，电磁铁有磁性，吸引衔铁，使灯电路接通，灯亮发出报警信号。
水位报警器
1、电磁继电器的实质相当于开关。
2、电磁继电器的主要优点是安全。
3、电磁继电器的工作原理。
课堂小结
书本第20页：1、3题
课后作业
1．如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是(　　　)
A. 去掉电磁铁线圈中的铁芯
B. 减少电磁铁线圈的匝数
C. 适当增大电源A的电压
D. 适当增大电源B的电压
C
练习巩固
2．如图是一种水位自动报警器的原理示意图，当水位升高到金属块A时(　　　)
A. 红灯灭、绿灯亮
B. 红灯亮、绿灯灭
C. 红灯亮、绿灯亮
D. 红灯灭、绿灯灭
B
3．如图是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是(　　　)
A. 当温度低于90 ℃时，报警装置就会响铃，同时绿灯亮
B. 当温度低于90 ℃时，报警装置就会响铃，同时红灯亮
C. 当温度达到90 ℃时，报警装置就会响铃，同时红灯亮
D. 当温度达到90 ℃时，报警装置就会响铃，同时绿灯亮
C
4．电梯为居民出入带来很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小．超载时，电磁铁的磁性_______，
动触点K与____触点接触，工
作电路中_____接入电路。
增强
B
电铃
5．小珩同学在自己房门上安装一个电子锁，图中S是指纹开关，电磁继电器中K是轻质弹簧，L是电磁铁，B是一个带有固定磁极的锁，当锁的磁极S端插入锁孔C中时，门处于锁定状态．电磁继电器是根据电流的________效应制成的，当开关S闭合时电磁铁A端与锁B固定磁极的N端产生相
互_______的力，门锁处于______
（填“打开”或“锁定”）状态．
磁
吸引
打开
6．如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图．R是光敏电阻，其阻值随光照强度的增强而减小．白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内．傍晚，当光照强度小于一定值时，通过蓄电池与LED路灯回路，路灯开始工作．请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线）.
7．如图所示是某酒吧安装的火灾自动报警洒水系统。正常情况下绿灯亮起，当发生火灾时，室内温度上升到设定值时，火灾报警铃响起，同时洒水电动机启动开始洒水。请根据以上信息连接电路。
