(共22张PPT)
第十七章 电动机与发电机
17.2 探究电动机转动的原理
沪粤版 物理

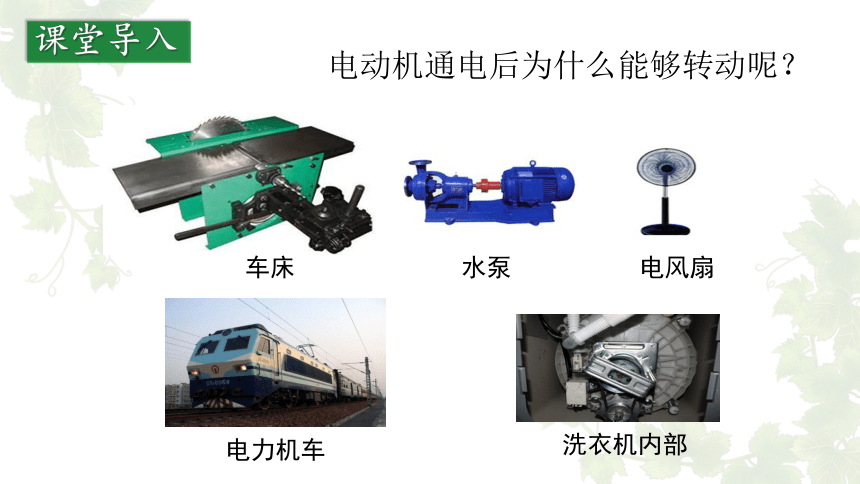

电力机车
洗衣机内部
车床
水泵
电风扇
课堂导入
电动机通电后为什么能够转动呢？
实验步骤：①电路接通，观察导体的移动情况
②电流方向不变，改变磁场方向。
③磁场方向不变，改变电流方向。

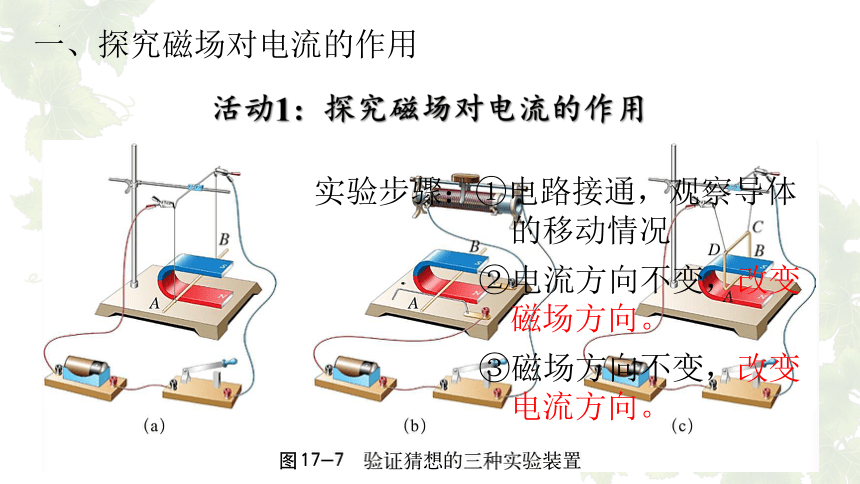

一、探究磁场对电流的作用
活动1：探究磁场对电流的作用

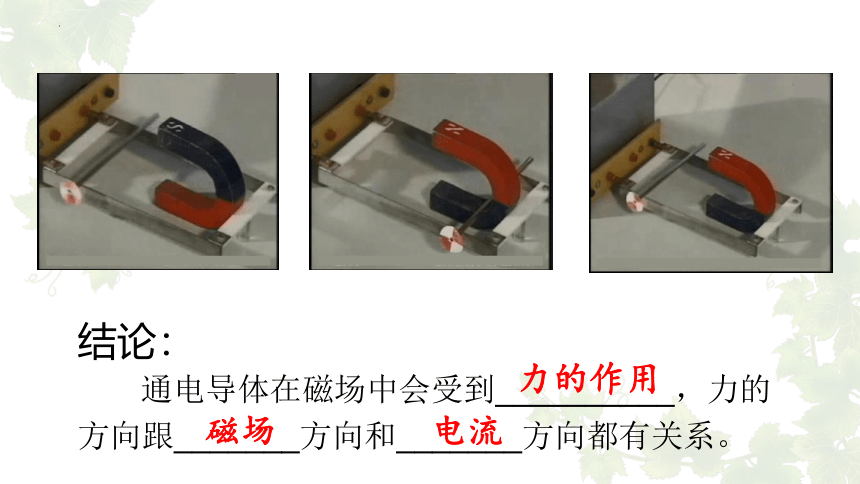

结论：
通电导体在磁场中会受到__________，力的方向跟_______方向和_______方向都有关系。
力的作用
电流
磁场

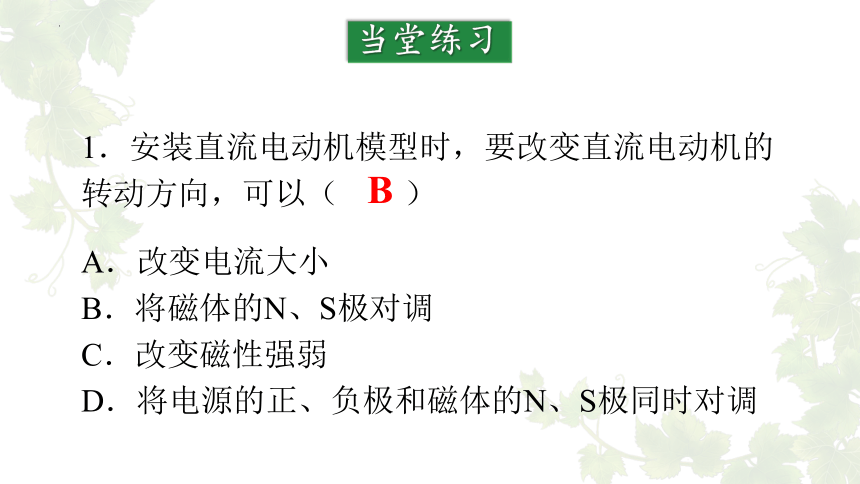

1．安装直流电动机模型时，要改变直流电动机的转动方向，可以（　　）
A．改变电流大小
B．将磁体的N、S极对调
C．改变磁性强弱
D．将电源的正、负极和磁体的N、S极同时对调
B
当堂练习

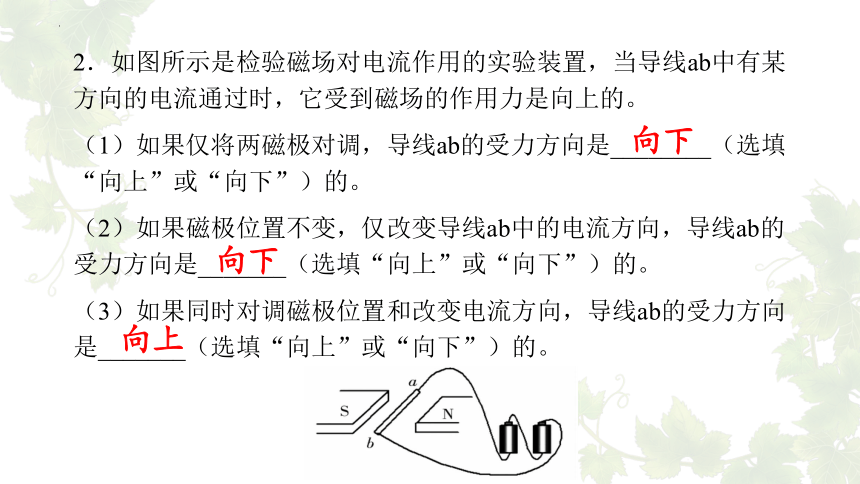

2．如图所示是检验磁场对电流作用的实验装置，当导线ab中有某方向的电流通过时，它受到磁场的作用力是向上的。
（1）如果仅将两磁极对调，导线ab的受力方向是________（选填“向上”或“向下”）的。
（2）如果磁极位置不变，仅改变导线ab中的电流方向，导线ab的受力方向是_______（选填“向上”或“向下”）的。
（3）如果同时对调磁极位置和改变电流方向，导线ab的受力方向是_______（选填“向上”或“向下”）的。
向下
向下
向上

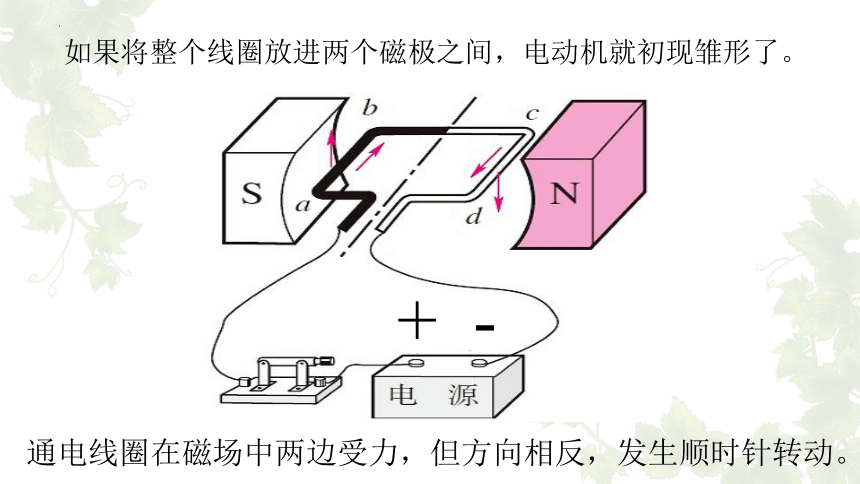

通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。
如果将整个线圈放进两个磁极之间，电动机就初现雏形了。
+ -

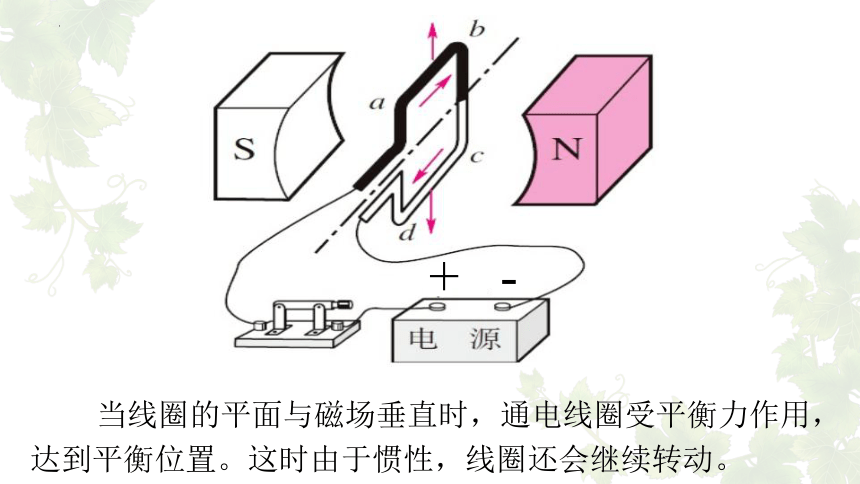

　　当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。
+ -

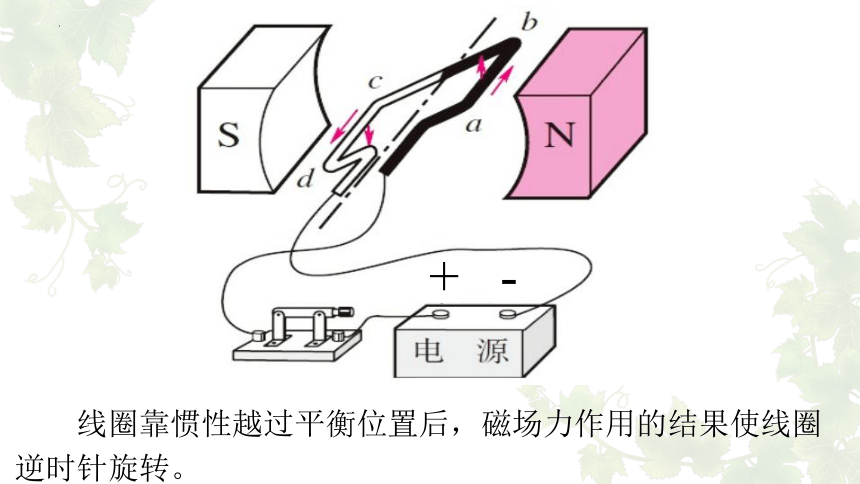

　　线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。
+ -
通电线圈最终静止在平衡位置。
+ -
生活中的电动机工作时并不会停下，有什么办法可以使电动机持续转动下去？
当线圈到达平衡位置时：
①电流方向不变，改变磁场方向
②磁场方向不变，改变电流方向
问题导航
通电线圈到达平衡位置，换向器自动改变线圈中的电流方向。从而改变线圈的受力方向，继续转动下去。
换向器
电刷
二、换向器的作用
3．电动机是利用_______________在磁场中受力转动的原理制成的。
4．要使直流电动机中的线圈连续地转动，必须使线圈转到平衡位置时就能自动改变线圈里电流的________完成这一任务的装置叫__________。
当堂练习
通电导体
方向
换向器
动圈式扬声器
永磁体
线圈
1、电动机的工作原理：通电导体在磁场中受到力的作用。
2、要改变磁场中通电导体的运动方向，可通过改变电流方向或磁场方向来实现。
3、线圈能越过平衡位置是因为具有惯性。
课堂小结
练习册第17页：
课堂练习第1-5题
课后作业
1．如图是电流表的内部结构示意图。当接入电路，有电流通过线圈时，线圈带动指针发生偏转。指针发生偏转的原因是_____________________________。
练习巩固
通电导体在磁场中受到力的作用
2．如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到_____的作用。若只将电源的正、负极对调，则导体棒ab将向____（选填“左”或 “右”）运动；若只将蹄形磁铁的N、S极对调，则导体棒ab将向______（选填“左”或 “右”）运动。
力
左
左
3．（1）通过实验a和b，说明：通电导线在磁场中的受力方向与_________的方向有关。
（2）通过实验a和c，说明：通电导线在磁场中的受力方向与_________的方向有关。
（3）实验表明，通电导线在磁场中要受到____的作用，力的方向跟_______方向、 _______方向都有关。
a b c
电流
磁场
力
电流
磁场
4．如图所示是一个扬声器的构造示意图，线圈通过的电流是方向不断_______的交变电流，当线圈通过图中所示的电流时，线圈受磁铁的作用向左运动，当线圈通过相反方向的电流时，线圈受磁铁的作用向_____运动，线圈不断地来回_______，带动纸盆也来回________，扬声器就发出声音。
变化
右
运动
振动
N
I
F
甲
S
I
乙
F
N
S
将左手置于磁场中，使磁场穿透手心，四指方向与电流方向一致，此时拇指方向就是导体受力方向
左手定则
I
丙
N
S
F
