第十六章 电压 电阻
第一节 电压

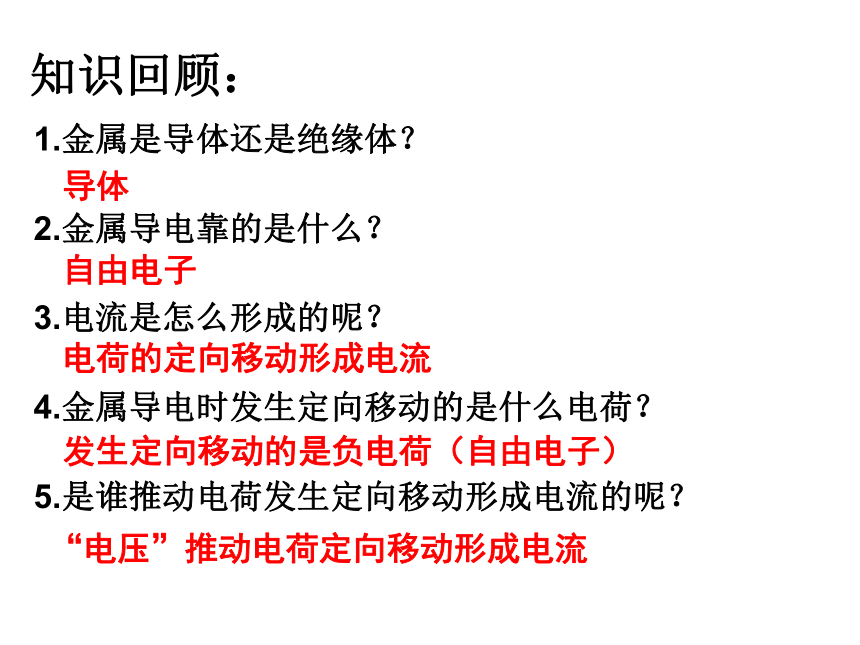

知识回顾：
1.金属是导体还是绝缘体？
2.金属导电靠的是什么？
3.电流是怎么形成的呢？
4.金属导电时发生定向移动的是什么电荷？
5.是谁推动电荷发生定向移动形成电流的呢？
导体
自由电子
电荷的定向移动形成电流
发生定向移动的是负电荷（自由电子）
“电压”推动电荷定向移动形成电流

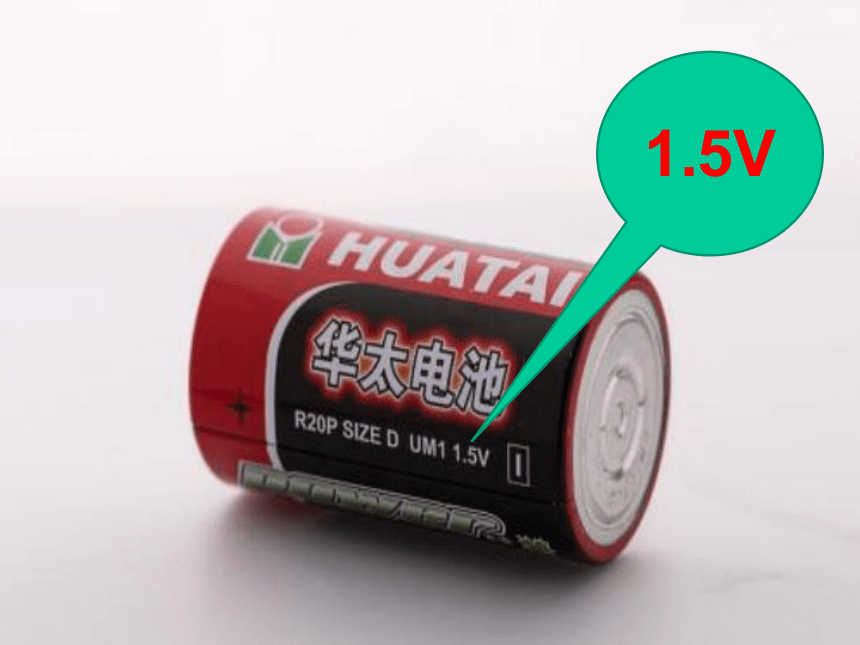

1.5V

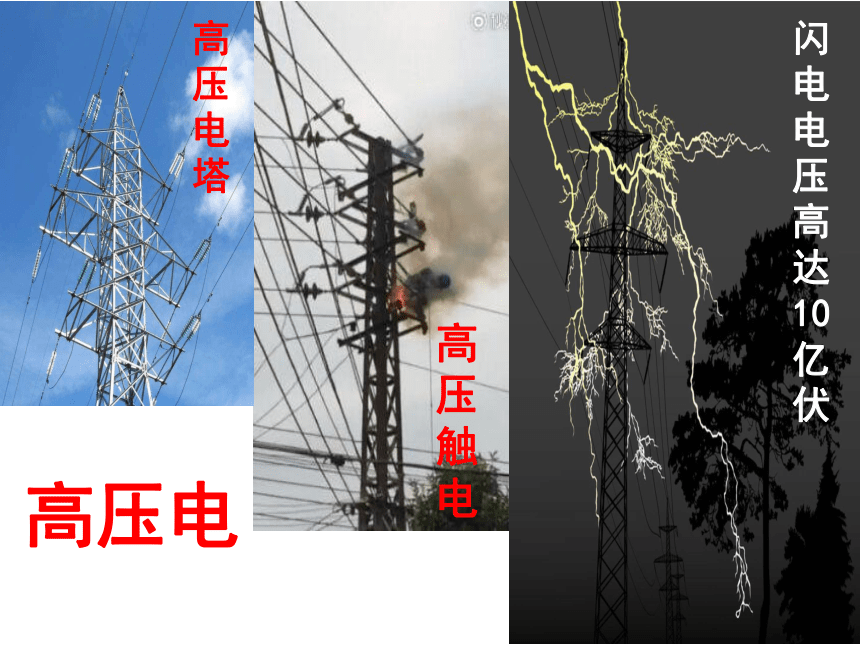

高压电塔
高压触电
闪电电压高达10亿伏
高压电

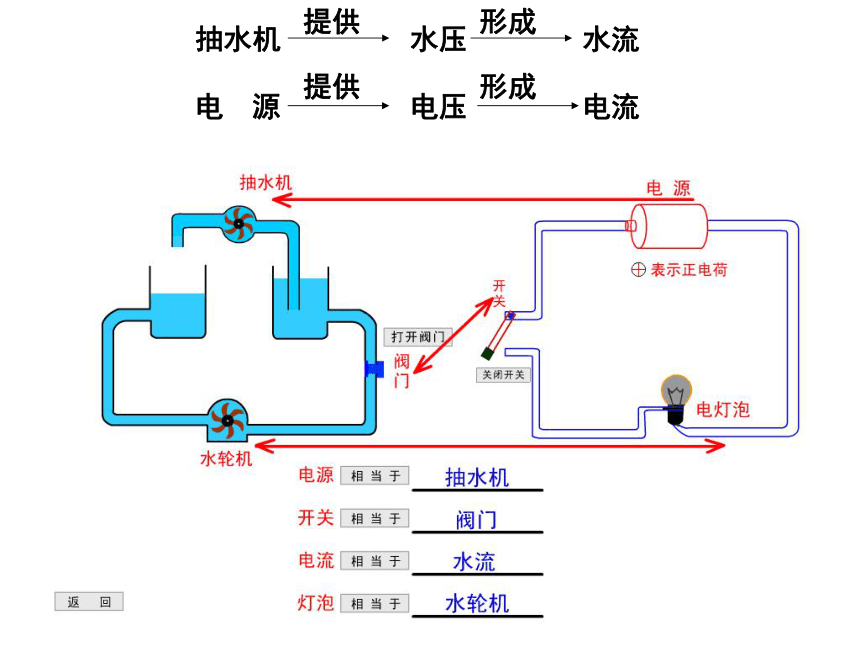

电 源 电压 电流
提供
形成

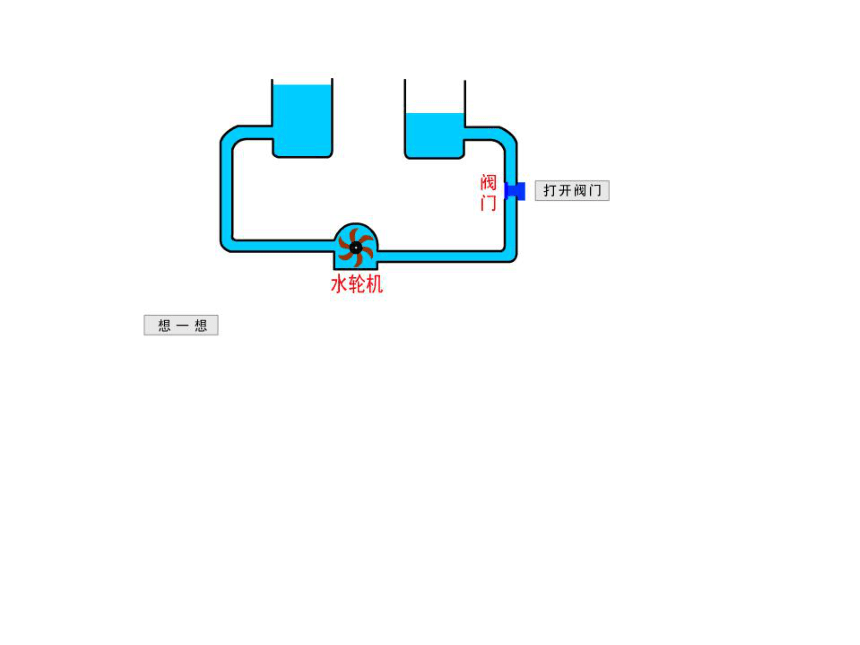

抽水机 水压 水流
提供
形成

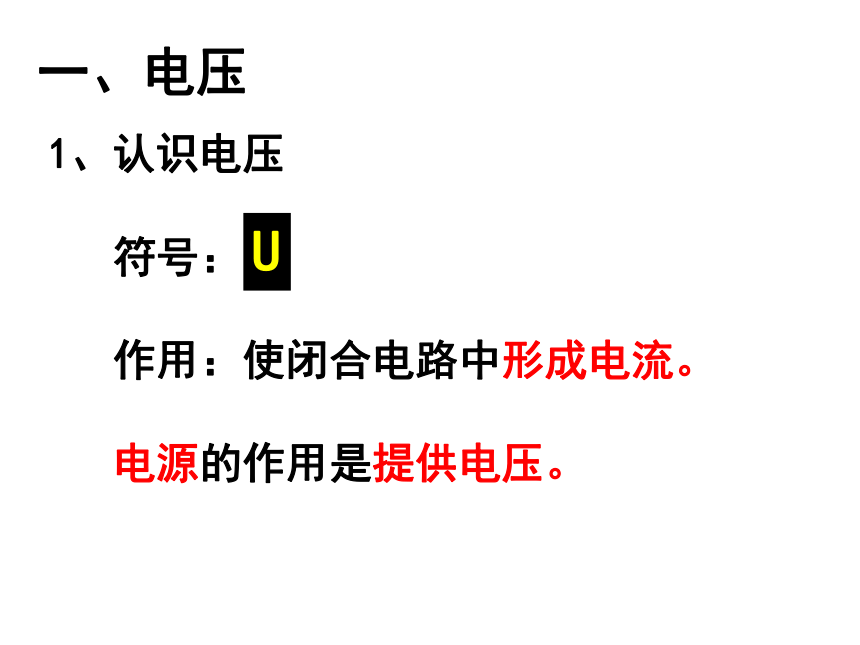

1、认识电压
符号：
作用：使闭合电路中形成电流。
电源的作用是提供电压。
一、电压
U

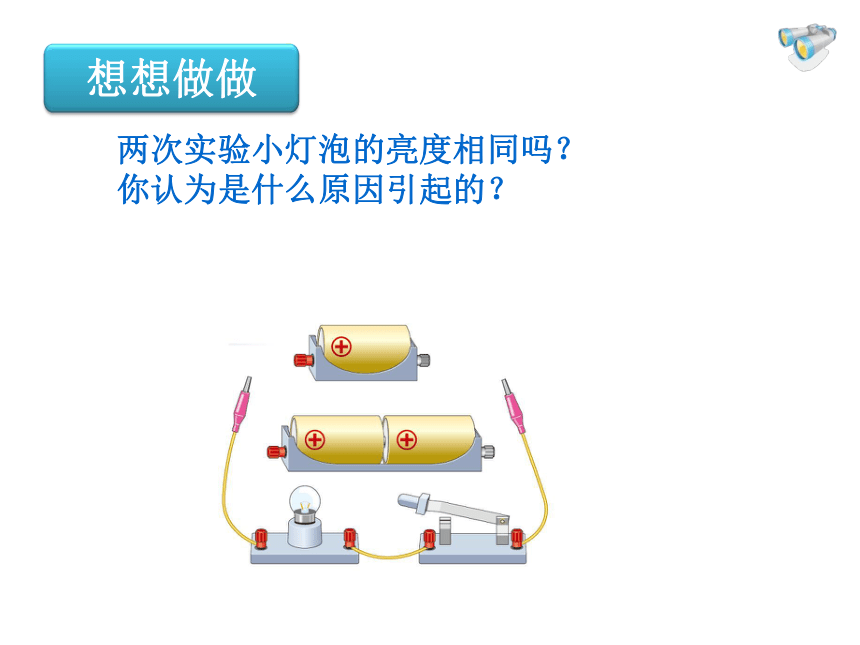

　　两次实验小灯泡的亮度相同吗？
　　你认为是什么原因引起的？
想想做做

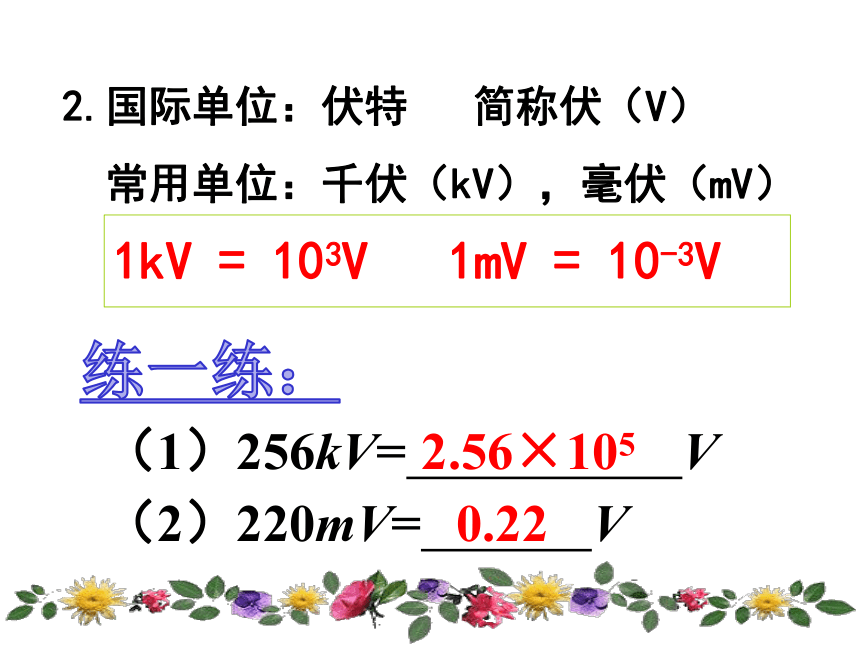

（1）256kV= V
（2）220mV= V
2.56×105
0.22
2.国际单位：伏特 简称伏（V）
常用单位：千伏（kV），毫伏（mV）
1kV = 103V 1mV = 10-3V

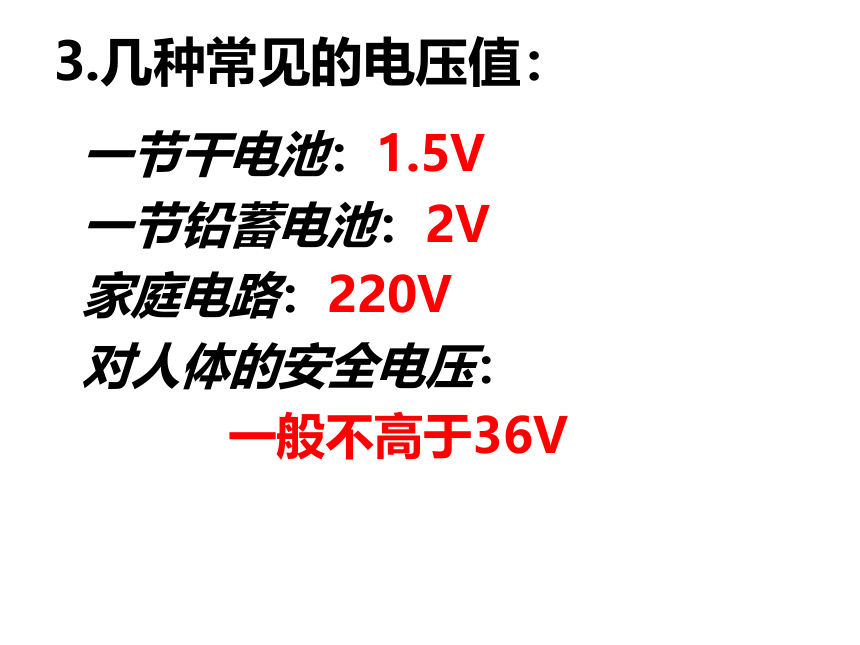

一节干电池：1.5V
一节铅蓄电池：2V

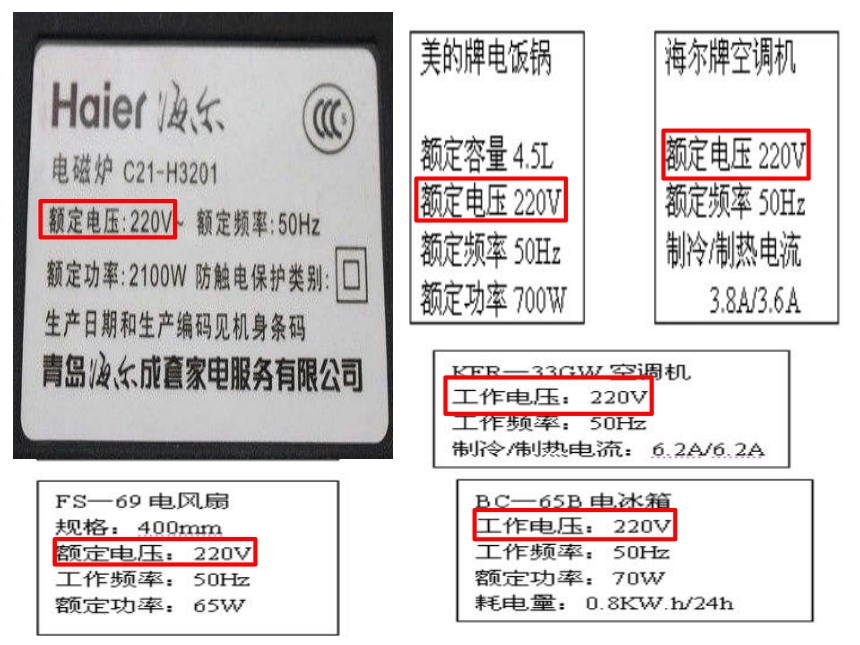

家庭电路：220V
对人体的安全电压：
一般不高于36V
3.几种常见的电压值：

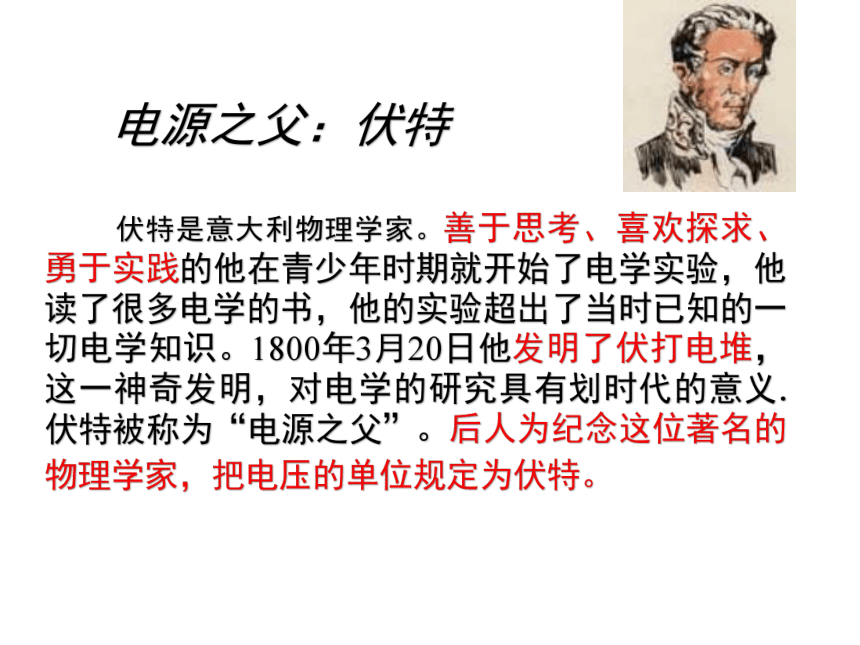

电源之父：伏特
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
电鳐,发电时的电压最高可达200v，有海中“活电站”之称。
电鳗，发电时的电压最高可达800伏，有水中"高压线"之称。
二、电压的测量——电压表
接线柱：
量程：
分度值：
符号：
15
V
一负二正
0~3V, 0~15V
0.1V, 0.5V
调零旋钮
思考回答：
1.电压表怎么连接？
2.电压表如何读数？
自学电压表使用说明书
1、电压表的连接：
（1）并联：电压表必须并联在被测电路两端.
（2）使电流从 “＋”接线柱流入电压表，从“－”接线柱流出电压表。(正进负出）
（3）被测电压不能超出电压表的量程：若预先不知电压的大小，则先用大量程“试触”，然后再选择合适的量程。
（4）电压表可以直接接在电源两极，测出电源电压
1、判断下列电压表的连接是否正确
1、判断下列电压表的连接是否正确
2.判断下列电压表分别测的是哪个灯泡两端的电压？
L1
L2
2.判断下列电压表分别测的是哪个灯泡两端的电压？
3.将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
V1
V2
L1
L2
V1
V2
L1
L2
4、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
2、电压表的读数：
＊看清所用的量程
＊看清分度值
＊看清指针所指的位置
＊写单位
二、电压的测量——电压表
电压表的读数练习
仪
表
电
流
表
电
压
表
元
件
符
号
使用规则
接
法
接线柱
量程
能否直
接连到
电源两
极上
学生用表
量程
分度值
读
数
V
A
串
联
并
联
电流
从“+”
进从
“-”出
不能
超过表的量程
先大后小
不
能
能
0-0.6A
0.02A
0-3A
0.1A
0-3V
0.1V
0-15V
0.5V
先看
量程
再读
数
电压表和电流表的异同:
能否直
接连到
电源两
极上
3.用电压表测量电压
先用电压表测量小灯泡两端电压为 V，在用电压表测量电源两端的电压为 V。 说明 。
确认分度值
用途和符号
读数方法
测电压
确认量程
使用规则
要并联
要“+”进“—”出
不要超量程
电压表
小结：
V
1、下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C
2.关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
C
6、如图，小铭连接了电路准备测量左边一只灯发光时两端的电压。电路有错吗？
7、在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
8、测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
思考
－
＋
如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路
如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
B
2、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。
电压表测L1两端的电压
V2
L2
L1
V
L1
L2
4.如下图所示的电路中，开关闭合后，电压表测量的是哪只灯泡两端的电压？
答案：
v
a
b
s
S
V
(1)
(2)
L2
L1
4.把图4-43的电路元件连接成电路。要求两个灯泡是串联的,电压表能测出灯L1的电压,电流表能测出灯L2的电流。
开关
电源
电灯1
5、连接电路,测电灯1两端的电压
L1
V
开关
电源
电灯2
电灯1
6、使 L1 、 L2串联,测L2两端的电压
L1
L2
V
开关
电源
电灯2
电灯1
7、使 L1 、 L2并联,测L2两端的电压
L1
L2
V
8.在 内填上适当的电表，并标出“+”“-”接线柱
L
9、说出下列电压表测的是什么电压？
使用电压表要做到“一不二要三看清”
一 不：不能超过电压表的量程；
二 要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入,从 “-”
接线柱流出；
三看清：看清所用的量程；
看清分度值；
看清指针所指的位置。
二、电压的测量——电压表
