定义：
影响因素：
测量工具
电能表
技术参数的含义
导体两端的电压、通过导体的电流及通电时间
电流所做的功
W=UIt=I2Rt=(U2/R)t
计算公式：
电功
作用
单位：
J
kW·h
1
3.6×106J
=

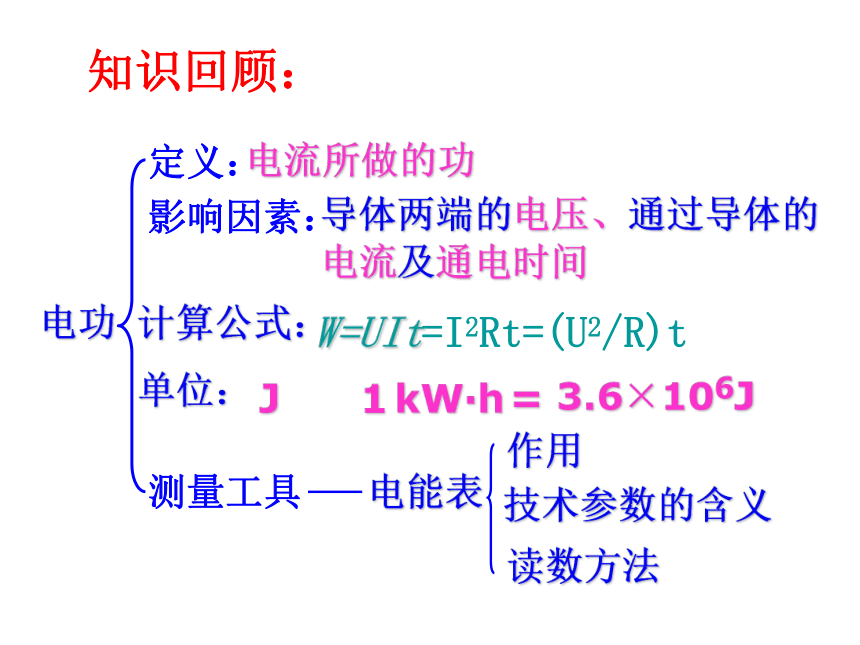

知识回顾：
读数方法

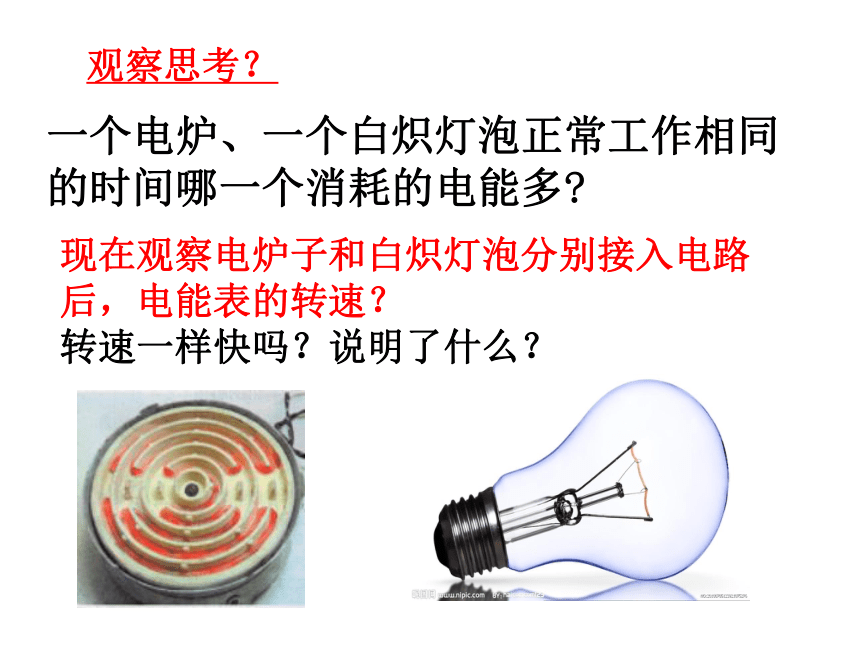

一个电炉、一个白炽灯泡正常工作相同的时间哪一个消耗的电能多
观察思考？
现在观察电炉子和白炽灯泡分别接入电路后，电能表的转速？
转速一样快吗？说明了什么？
18.2 电功率

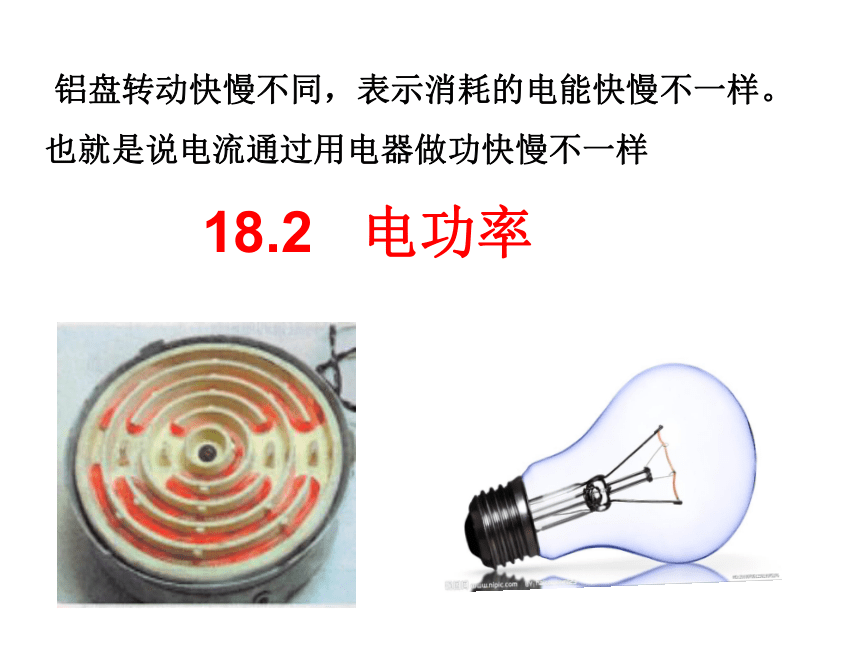

铝盘转动快慢不同，表示消耗的电能快慢不一样。
也就是说电流通过用电器做功快慢不一样
②消耗电能（电功）相同，通电时间短的用电器，电流做功快
①通电时间相同，消耗电能（电功）多的用电器，电流做功快

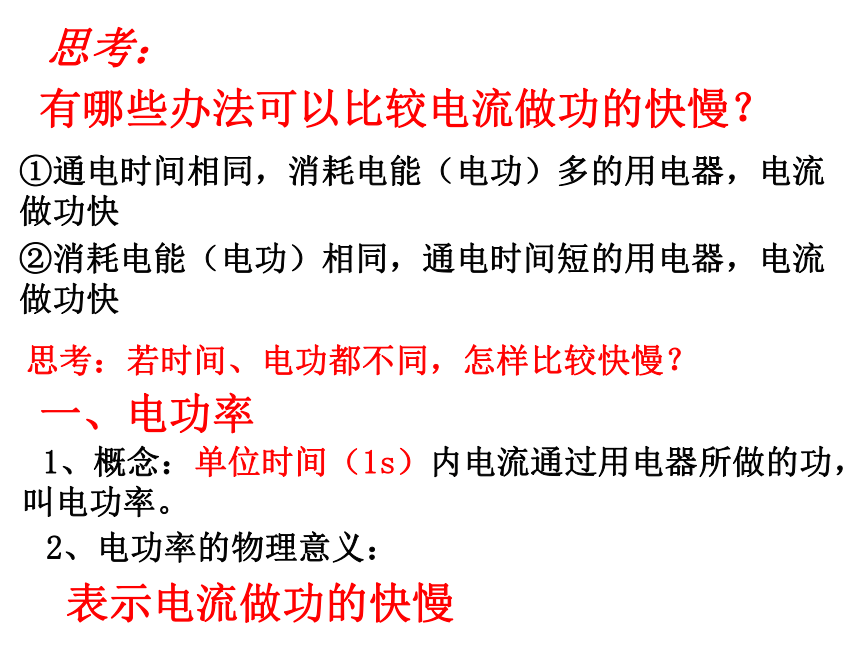

有哪些办法可以比较电流做功的快慢？
思考：
一、电功率
1、概念：单位时间（1s）内电流通过用电器所做的功，叫电功率。
2、电功率的物理意义：
表示电流做功的快慢
思考：若时间、电功都不同，怎样比较快慢？

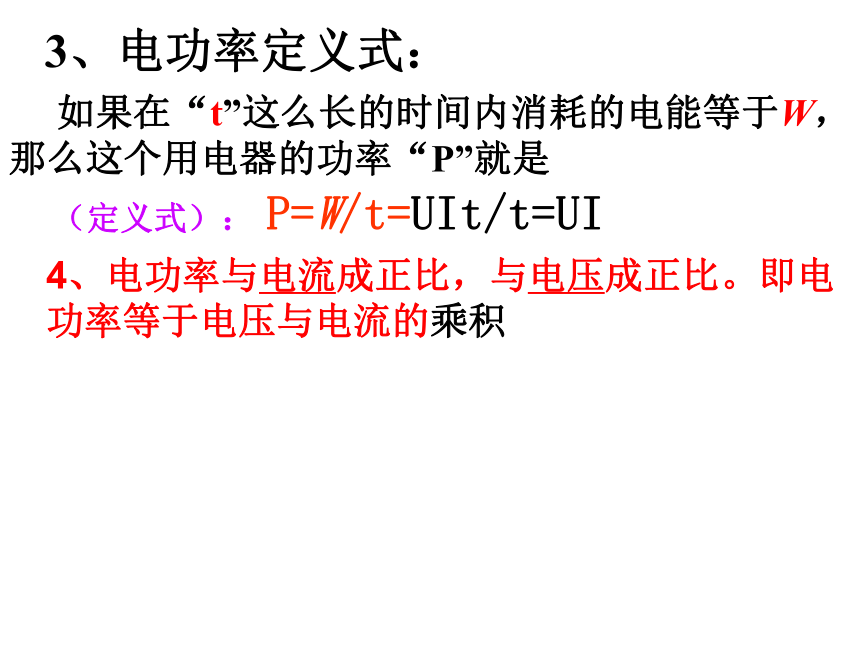

3、电功率定义式：
如果在“t”这么长的时间内消耗的电能等于W，那么这个用电器的功率“P”就是
（定义式）： P=W/t=UIt/t=UI
4、电功率与电流成正比，与电压成正比。即电功率等于电压与电流的乘积

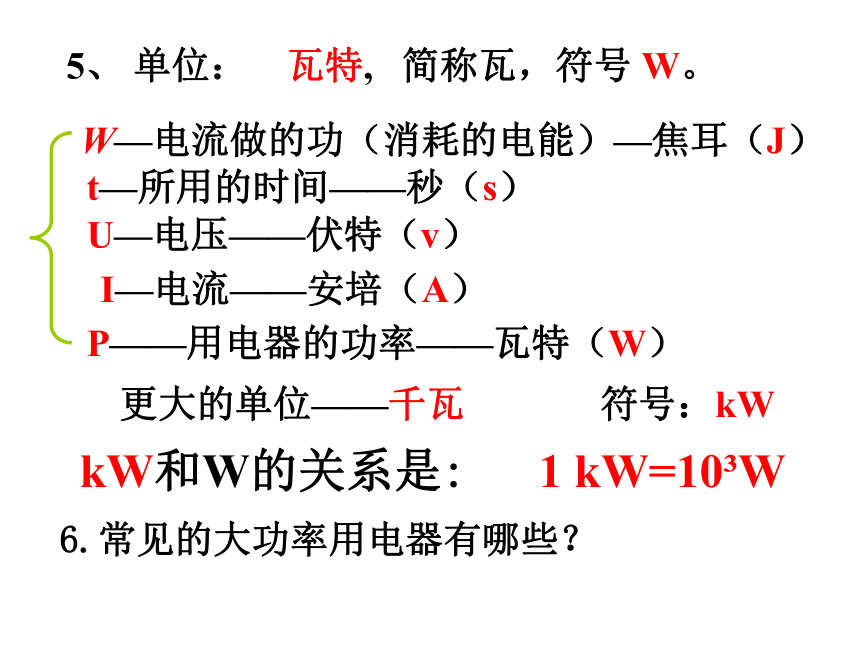

5、 单位： 瓦特, 简称瓦，符号 W。
更大的单位——千瓦 符号：kW
kW和W的关系是: 1 kW=10 W
6.常见的大功率用电器有哪些？
W—电流做的功（消耗的电能）—焦耳（J）
t—所用的时间——秒（s）
P——用电器的功率——瓦特（W）
U—电压——伏特（v）
I—电流——安培（A）

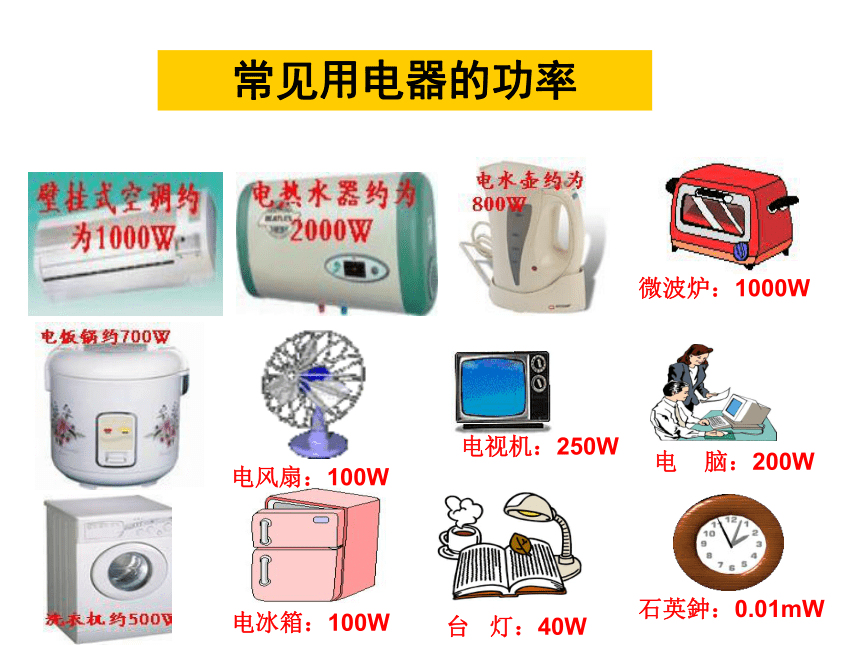

常见用电器的功率
台 灯：40W
电视机：250W
电冰箱：100W
电 脑：200W
电风扇：100W
石英鈡：0.01mW
微波炉：1000W
功率为1kw的电器正常工作1小时消耗电能是多少？合多少焦？
W = P t=1000W×3600s=3.6×10６J＝1 kW·h
解： P=1000W t=1h=3600s
1千瓦时是功率为1千瓦的用电器使用1小时所消耗的电能。

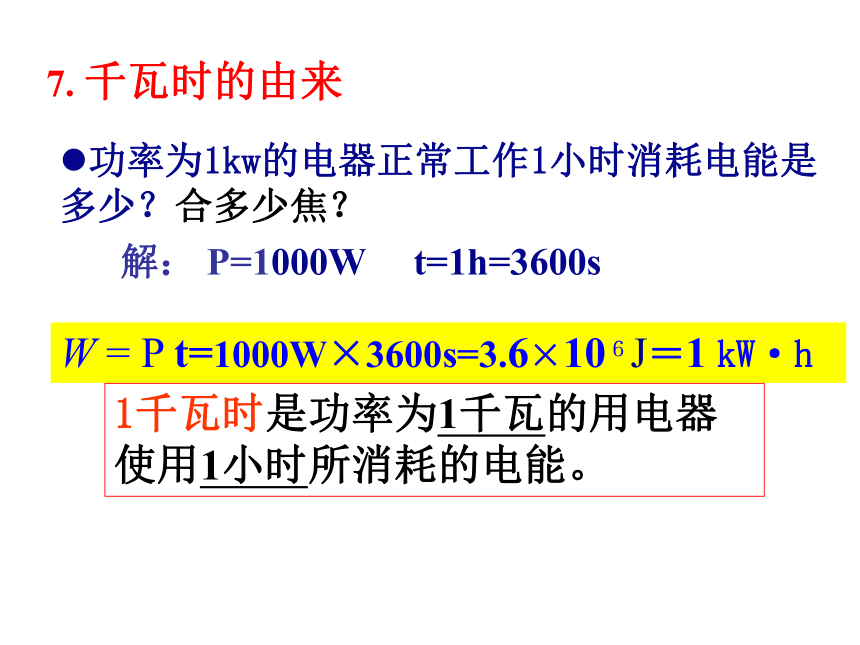

7. 千瓦时的由来

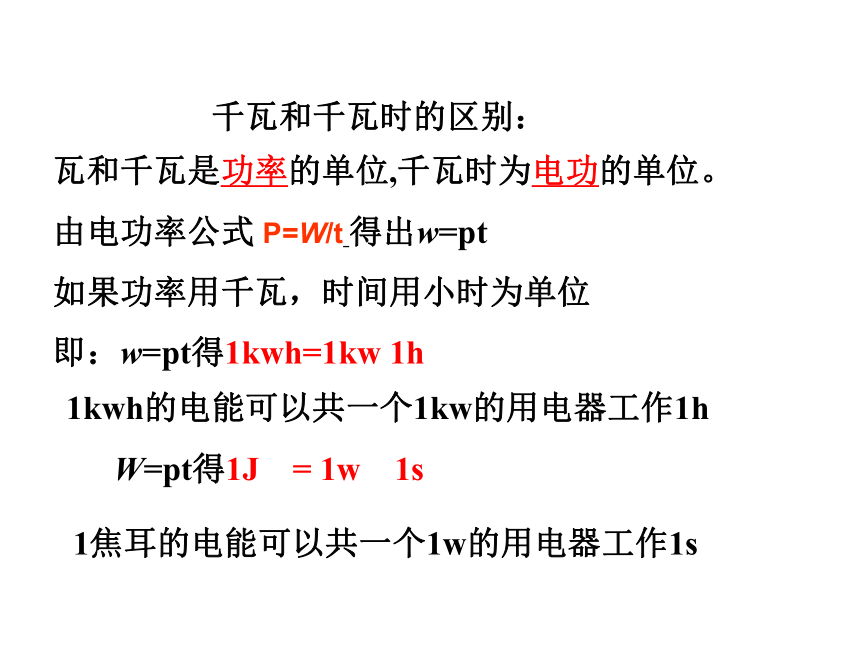

千瓦和千瓦时的区别：
瓦和千瓦是功率的单位,千瓦时为电功的单位。
由电功率公式 P=W/t 得出w=pt
如果功率用千瓦，时间用小时为单位
即：w=pt得1kwh=1kw 1h
W=pt得1J = 1w 1s
1kwh的电能可以共一个1kw的用电器工作1h
1焦耳的电能可以共一个1w的用电器工作1s
8.电功率和电功的区别和联系。
电功是表示电流所做的功，同时还可以表示为电路中所消耗的电能的多少。
电功率等于电功与所用时间的比值，表示电能所消耗快慢的物理量。
电功率的大小不但与电流做功的多少有关，而且与做功所用的时间有关。
电功率的大小不但与电压有关，而且还与电流有关。
1.下列关于电功率的说法中，正确的是（ ）
A、电功率是表示电流做功多少的物理量；
B、电功率是表示电流做功快慢的物理量；
C、电功率大的用电器消耗电能一定多；
D、电功率大的用电器工作时间一定短；
课堂训练
2.一盏电灯5秒钟消耗电能200焦，则该灯的电功率是多大？
3.1度电可供电功率是40瓦的电灯正常发光多少小时？
4.某电视机的电功率是250W，每天使用3h，一个月用电多少千瓦时？（按30天计算）
5.我们说洗衣机的功率是500W，其含义是什么？
6. 从W=Pt这个公式你能想法节约用电的方法吗？
第一课时完
复习：什么是电功率？电功率表示什么物理意义？
200w是什么含义？
观察灯泡
二、电器的额定电压和额定功率
额定功率和额定电压都标在电器的铭牌上
1、额定电压：用电器正常工作时的电压。
2、额定功率：用电器在额定电压下的功率。
当U实=U额，则P实=P额，用电器正常工作
当U实﹥U额，P实﹥ P额，用电器容易损坏
当U实﹤U额，P实﹤P额，用电器不能正常工作
3、实际功率与额定功率的关系：
实际功率有无数个，而额定功率只有一个
4、电功率的计算公式：
（1）定义式:
P=W/t
（2）测量式:
P=UI
（3）推导式:
P=I2R
P=U2/R
通用公式
纯电 阻电路
例１：将标有PZ220-25的灯L1和 标有PZ220-100的灯L2并联接在220伏的电源上，求L1和L2的实际功率。
再将它们串联接在220伏的电源上，求L1和L2的实际功率。
解：并联时，U实=U额=220V
所以： P1实 =P1额=25w P2实 =P2额=100w
串联时，因每盏灯两端的电压均小于220伏，所以两灯均不能正常发光.根据R=U额2/P额
灯L1的电阻R1 =U1额2/P1额=(220v)2/25w=1936Ω
灯L2的电阻R2 =U1额2/P1额=(220v)2/60w=484Ω
所以串联后的总电阻R总=R1+R2=2420Ω
串联电路的电流I=U总/R总=220v/2420Ω=1/11A
再根据 P= UI = I2R
P1实=（1/11A)2×1936Ω=16w
P2实=（1/11A）2×484Ω=4w
例题小结：在并联电路中，电阻大的用电器消耗电功率小；
在串联电路中，电阻大的用电器消耗的电功率大.
如图所示，当开关S1闭合时，电流表A的示数为1A；开关S1和S2同时闭合时，电流表A的示数为1.5A，
已知电阻，
求：(1)电源的电压；
(2)电阻R2的电功率。
R1
R2
S1
S2
A
课堂练习
5.把同一个用电器接在实际电路中和额定状态下的计算公式为：
U2额/ U2实=P额/ P实
例：一照明灯泡规格为“220V 40W”，在灯泡两端110V电压，则该电灯泡的实际功率是多少？
根据U2额/U2实=P额/P实 得
解：
（220v）2/（110v)2=
（220v/110v）2
=40w/P实
22=40/P实
则P实=10W
总结：电功率计算方法
1、定义法:
P=W/t
2、测量式:
P=UI
3、推导式:
P=I2R
P=U2/R
通用公式
纯电 阻电路
4、比例式:（对于同一电阻）
U2额/ U2实=P额/ P实
第二课时完
复习电功率的公式：
电路总功率的计算：
1、P=W/t
2、P=UI
方法1、P总=W总/t=U总I总=U总2/R总=I总2R总
方法2、P总=P1+P2+P3
三、总功率的计算
3、P=I2R
4、 P=U2/R
5、U2额/ U2实=P额/ P实
在如图所示的电路中，电源电压保持不变，电阻R1 的阻值为20欧。闭合开关S,电流表 A1 的示数为0.3安，电流表A2的示数为 0.2 安。求：
(1) 电源电压 U
(2)电流通过电阻 R2 做功功率
(3)电路的总功率
四、串、并联电路电功率分配关系
串联电路
=
2
1
p
P
=
即：串联电路电功率分配与电阻成正比
并联电路
=
2
1
p
P
=
即：并联电路电功率分配与电阻成反比
例.两个电阻R1：R2=1：2，串联后接在电源上，它们消耗的功率之比P1：P2=_______，若将它们并联在电源上，它们消耗的功率之比P1′：P2′=______。
1：2
2:1
练习：1、有一个标有“8V 4W”的小灯泡，接在12V的电源上，必须____联一个阻值为____Ω的电阻才能使小灯泡正常发光，此时这个电阻上消耗的电功率是____W。电路的总功率是____W。
2、如图，当闭合开关，甲、乙两表是电压表时，两表示数之比
当断开开关，甲、乙两表为电流表时，两表示数之比I甲:I乙是多少，此时，
消耗的功率之比P1：P2是多少？
小结：
电功和电功率的比较
名称及符号
计算公式
换算关系
注意
焦耳（J），千瓦时（kW.h）
1千瓦时=3.6× 焦
各量的对应
关系，电能
表的用途和
读数方法
电功
电功率
瓦特（W），
千瓦（kW）
1千瓦=1000瓦
当U实=U额
P实=P额
