八年级
4.3 光的折射
情境导入

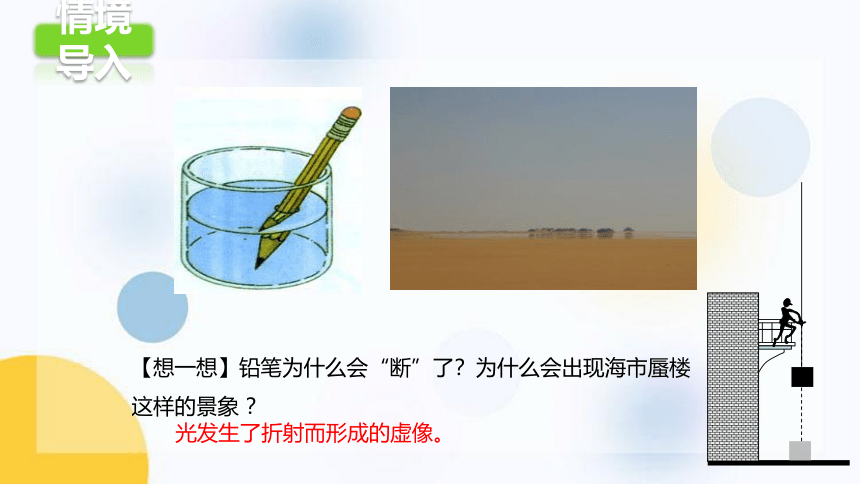

【想一想】铅笔为什么会“断”了？为什么会出现海市蜃楼这样的景象 ？
光发生了折射而形成的虚像。

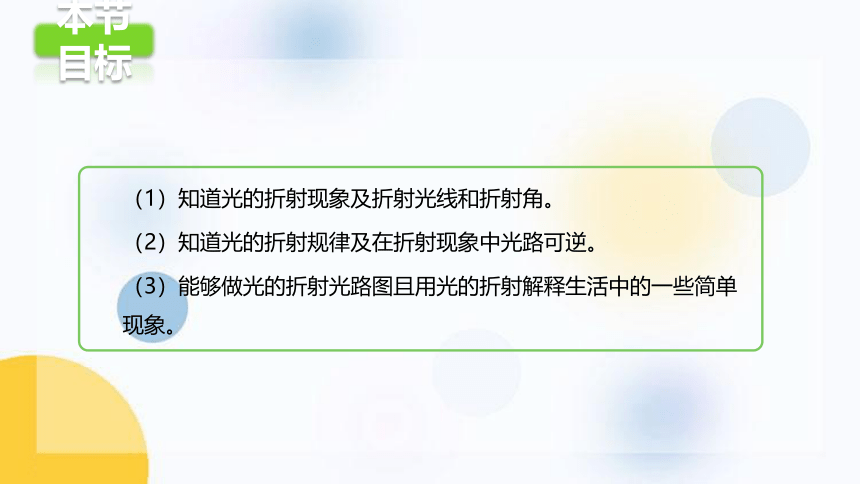

（1）知道光的折射现象及折射光线和折射角。
（2）知道光的折射规律及在折射现象中光路可逆。
（3）能够做光的折射光路图且用光的折射解释生活中的一些简单现象。
本节目标
2．光折射的可逆性：是 。

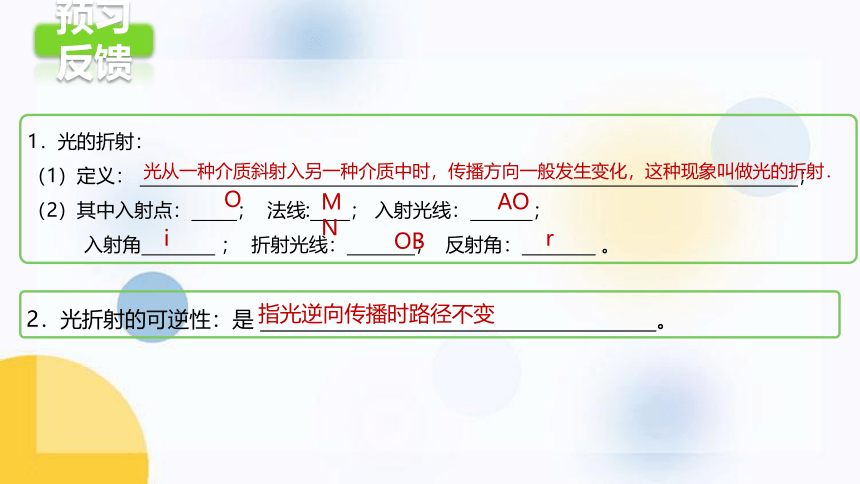

预习反馈
1．光的折射：
（1）定义： ；
（2）其中入射点： ； 法线: ； 入射光线： ；
入射角 ； 折射光线： ； 反射角： 。
光从一种介质斜射入另一种介质中时，传播方向一般发生变化，这种现象叫做光的折射．
O
MN
AO
i
OB
r
指光逆向传播时路径不变
课堂探究

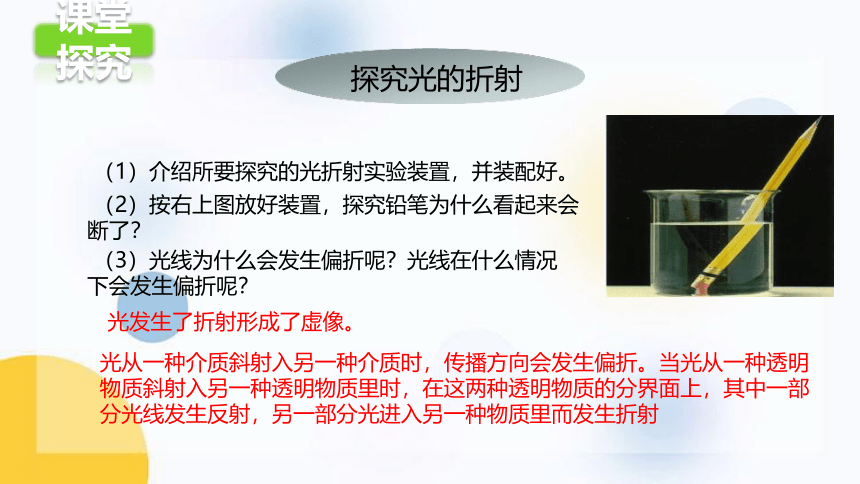

探究光的折射
（1）介绍所要探究的光折射实验装置，并装配好。
（2）按右上图放好装置，探究铅笔为什么看起来会断了？
光发生了折射形成了虚像。
（3）光线为什么会发生偏折呢？光线在什么情况下会发生偏折呢？
光从一种介质斜射入另一种介质时，传播方向会发生偏折。当光从一种透明物质斜射入另一种透明物质里时，在这两种透明物质的分界面上，其中一部分光线发生反射，另一部分光进入另一种物质里而发生折射
课堂探究

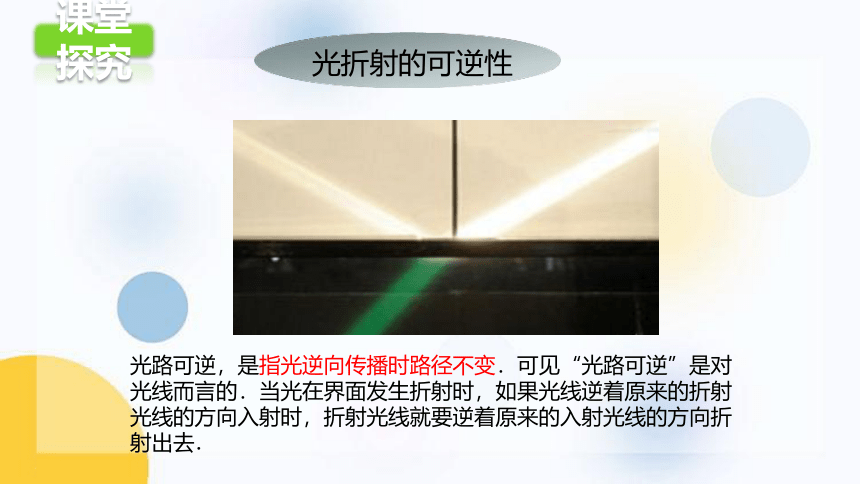

光折射的可逆性
光路可逆，是指光逆向传播时路径不变．可见“光路可逆”是对光线而言的．当光在界面发生折射时，如果光线逆着原来的折射光线的方向入射时，折射光线就要逆着原来的入射光线的方向折射出去．
典例分析

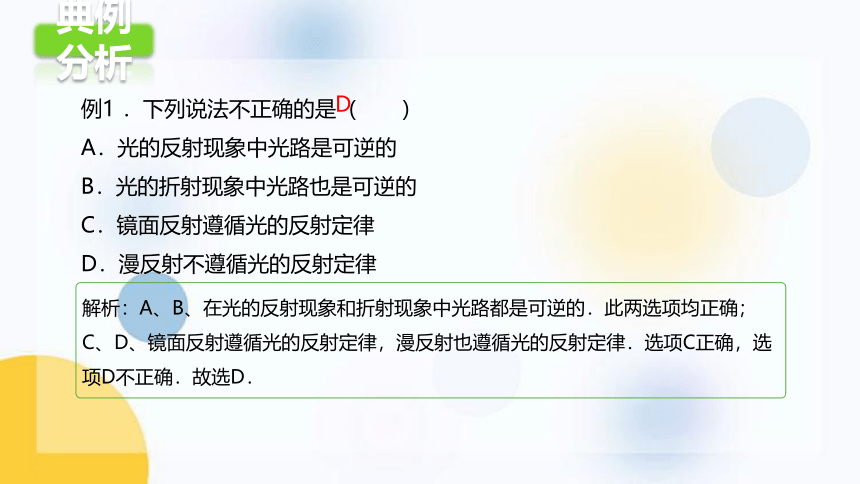

例1 ．下列说法不正确的是（　　）
A．光的反射现象中光路是可逆的
B．光的折射现象中光路也是可逆的
C．镜面反射遵循光的反射定律
D．漫反射不遵循光的反射定律
解析：A、B、在光的反射现象和折射现象中光路都是可逆的．此两选项均正确；
C、D、镜面反射遵循光的反射定律，漫反射也遵循光的反射定律．选项C正确，选项D不正确．故选D．
D

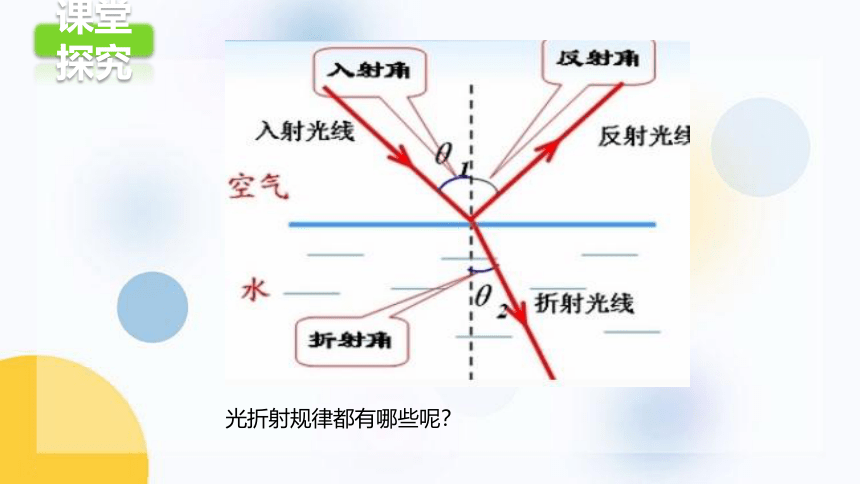

光折射规律都有哪些呢？
课堂探究
课堂探究

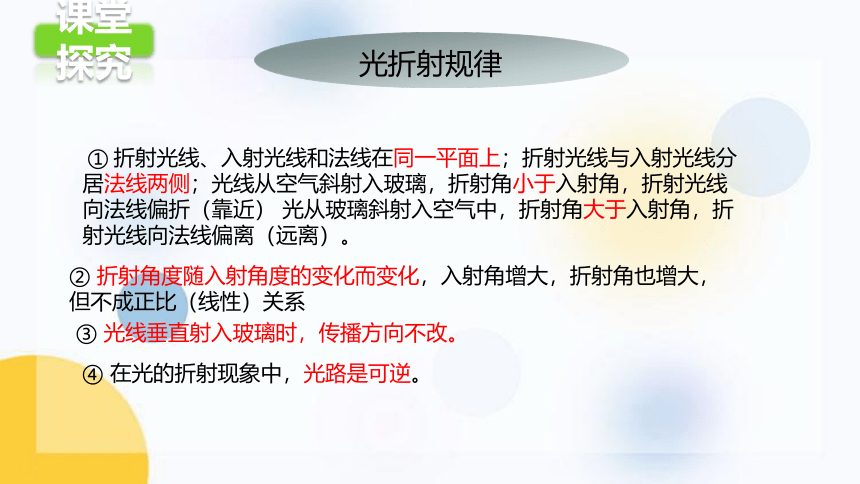

光折射规律
① 折射光线、入射光线和法线在同一平面上；折射光线与入射光线分居法线两侧；光线从空气斜射入玻璃，折射角小于入射角，折射光线向法线偏折（靠近） 光从玻璃斜射入空气中，折射角大于入射角，折射光线向法线偏离（远离）。
② 折射角度随入射角度的变化而变化，入射角增大，折射角也增大，但不成正比（线性）关系
③ 光线垂直射入玻璃时，传播方向不改。
④ 在光的折射现象中，光路是可逆。
典例分析
例2 如图中，正确表示光从水斜射入空气的情况的是（　　）
解析：A、图中折射角要大于入射角，不符合光从空气斜射入水中的规律，故A选项错误；
B、光从水斜射入空气中，折射角大于入射角，入射光线和法线分居法线两侧，符合折射的规律，因此B选项正确；
C、图中折射光线和入射光线位于法线的同侧了，不符合光的折射规律，故C选项错误；
D、图中光从空气斜射入水中，传播方向没有改变，不符合光的折射定律，故D选项错误．故选B．
B
典例分析
例3光从空气中斜射到一块水平透明玻璃板上，设入射角为α，反射光线跟折射光线之间的夹角为β．则下列说法正确的是（　　）
A．β随α的减小而增大
B．β随α的增大而增大
C．当α=30°时，β在120°到150°之间
D．当α=30°时，β可能大于150°
解析：根据光的反射定律的内容，作出其入射光线，入射光线与水面的夹角也为60°，入射角为90°-60°=30°．同时当光从水中斜射入空气中时，要发生折射，折射角大于入射角，所以折射角大于30°，光线要远离法线.
C
课堂探究
光折射原理的应用
人们利用折射原理发明了透镜透镜有凸透镜和凹透镜
凸透镜是中央较厚，边缘较薄的透镜，凸透镜有会聚作用故又称聚光透镜，远视眼镜是凸透镜。凹透镜亦称为负球透镜，镜片的中间薄，边缘厚，呈凹形，凹透镜对光有发散作用。近视眼镜是凹透镜。
课堂探究
凸透镜的成像原理
凹透镜的成像原理
典例分析
例4下列现象中由于光的折射形成的是（　　）
A．海市蜃楼 B．杯弓蛇影 C．水中倒影 D．立竿见影
解析：A．海市蜃楼是由于光在密度不均匀的物质中传播时，发生折射形成的，故A正确；
B．杯弓蛇影，杯中出现墙上弓箭的影像，看起来像条蛇，是光的反射形成的，故B错误；
C．水中倒影，属平面镜成像现象，是光的反射形成的，故C错误；
D．立竿见影，是光的直线传播形成的，故D错误．故选A．
A
课堂探究
作光的折射图
利用光折射的规律，作光的折射图。
1，光从空气斜射入水中或其他介质中时，折射光线向法线偏折，入射角大于折射角；
2，光从其他介质斜射入空气中时，折射光线远离法线偏折，折射角大于入射角；
3，光垂直界面射入时，传播方向不改变；此时入射角等于折射角等于0．
典例分析
例5 能真实反映太阳光通过平板玻璃进入室内传播途径的是（　　）
解析：光通过玻璃幕墙进入室内，经历了两次折射，第一次是从空气斜射入玻璃中，折射光线向靠近法线方向偏折，折射角小于入射角；第二次是从玻璃斜射入空气中，折射光线向远离法线方向偏折，折射角大于入射角．故选C．
C
本课小结
1.光的折射现象及折射光线和折射角怎么进行分析。
2.掌握光的折射规律及在折射现象中光路可逆。
3.能够做光的折射光路图且用光的折射解释生活中的一些简单现象。
拓展练习
1、如图所示，是光在空气和玻璃两种介质中传播的情形，下列说法正确的是（　　）
A．入射角等于30° B．折射角等于50°
C．NN′是界面 D．MM′的右边是玻璃
D
拓展练习
1、．下列现象能用光的折射规律解释的是（　　）
A.水面倒影 B．灯下影子 C．墙上手影 D．水面“折”枝
D
