(共35张PPT)
第十章 机械与人
科学探究：杠杆的平衡条件
第1课时
为什么小孩可以翘起庞大的牛呢？
想一想
课前导入

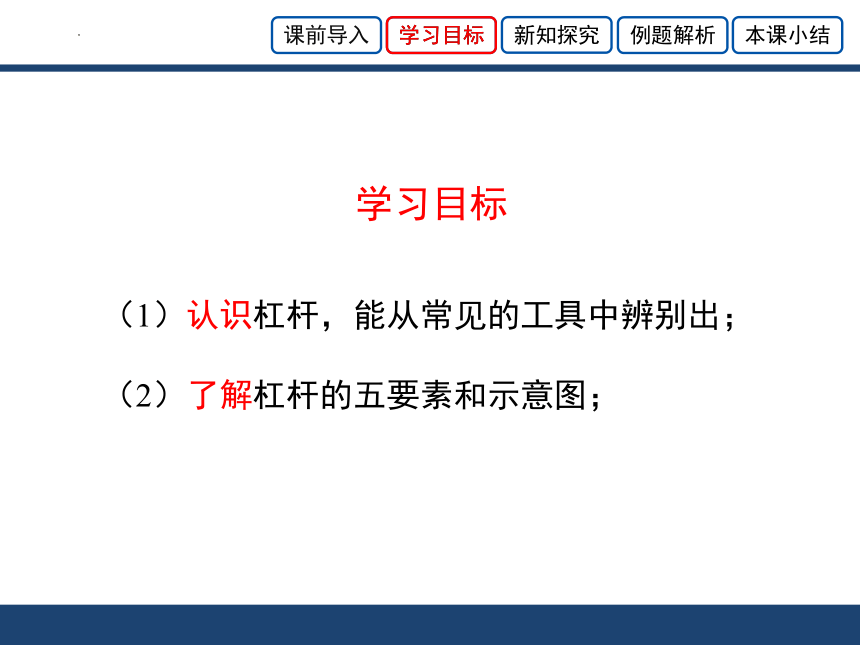

（1）认识杠杆，能从常见的工具中辨别出；
（2）了解杠杆的五要素和示意图；
学习目标
学习目标
一、认识杠杆

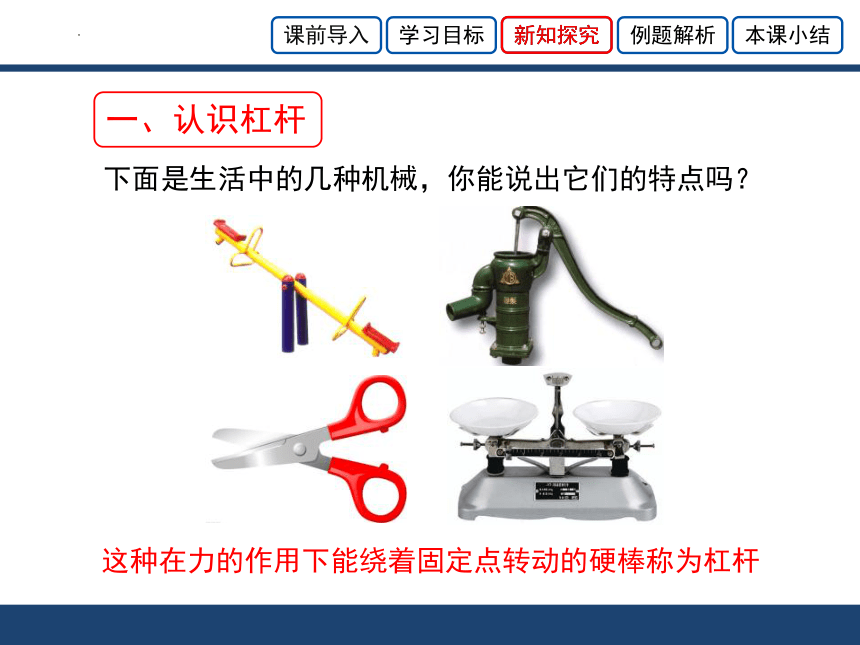

下面是生活中的几种机械，你能说出它们的特点吗？
这种在力的作用下能绕着固定点转动的硬棒称为杠杆
新知探究

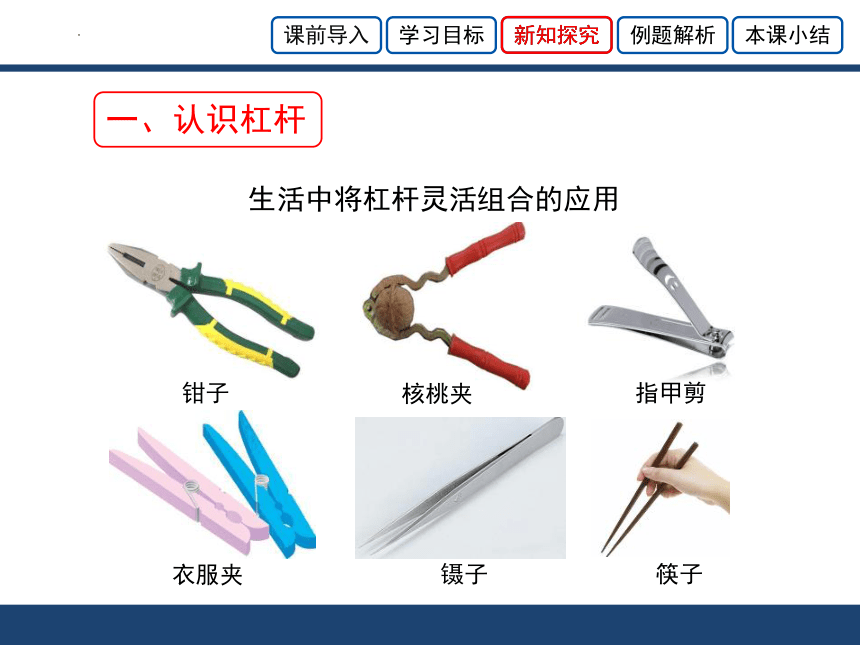

生活中将杠杆灵活组合的应用
钳子
核桃夹
指甲剪
衣服夹
镊子
筷子
新知探究
一、认识杠杆
动力
动力臂
阻力
阻力臂
支点
一、认识杠杆

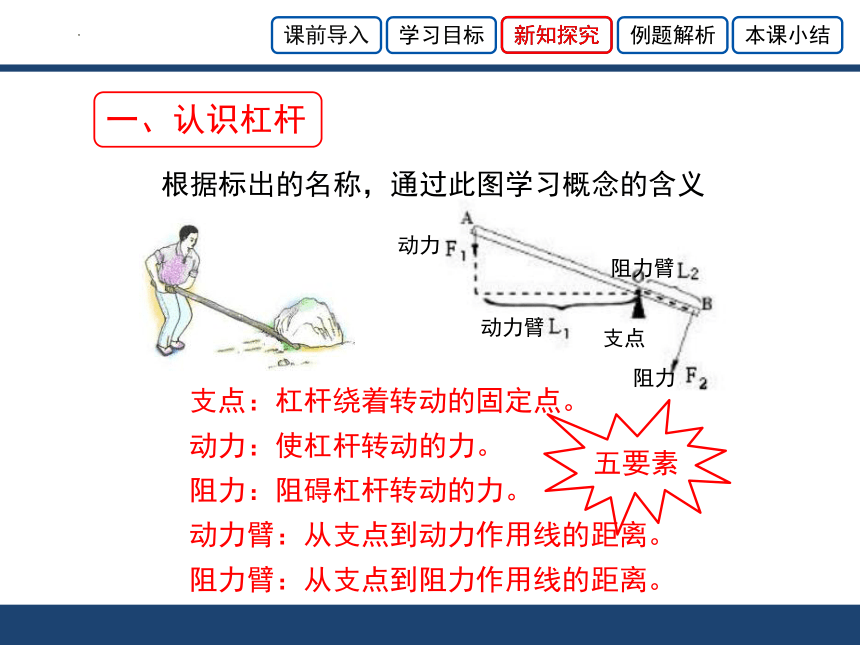

根据标出的名称，通过此图学习概念的含义
五要素
支点：杠杆绕着转动的固定点。
动力：使杠杆转动的力。
阻力：阻碍杠杆转动的力。
动力臂：从支点到动力作用线的距离。
阻力臂：从支点到阻力作用线的距离。
新知探究

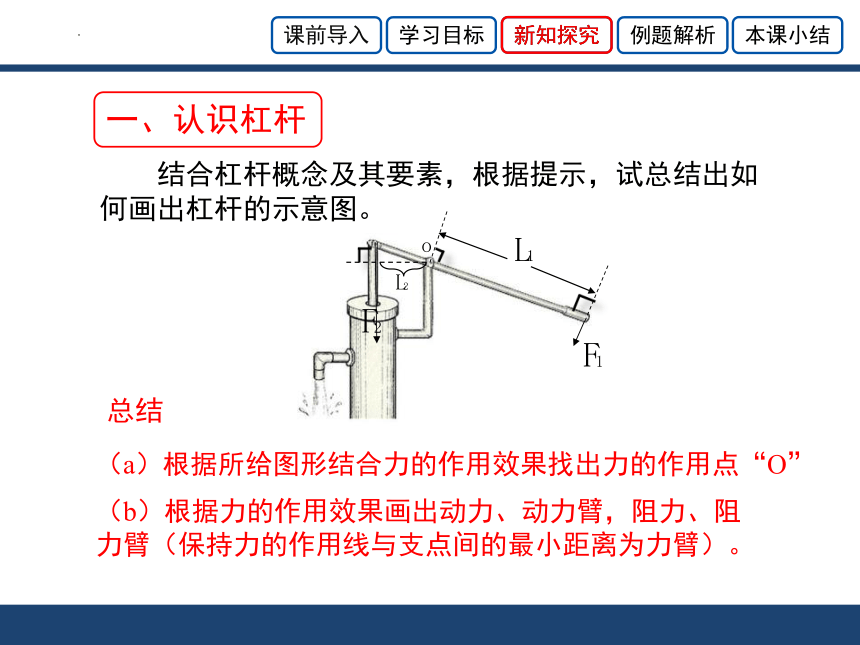

结合杠杆概念及其要素，根据提示，试总结出如何画出杠杆的示意图。
o
总结
（a）根据所给图形结合力的作用效果找出力的作用点“O”
（b）根据力的作用效果画出动力、动力臂，阻力、阻力臂（保持力的作用线与支点间的最小距离为力臂）。
新知探究
一、认识杠杆
对下面图片进行分析
O
F1
F2
L1
L2
O
F1
F2
L1
L2
新知探究
一、认识杠杆

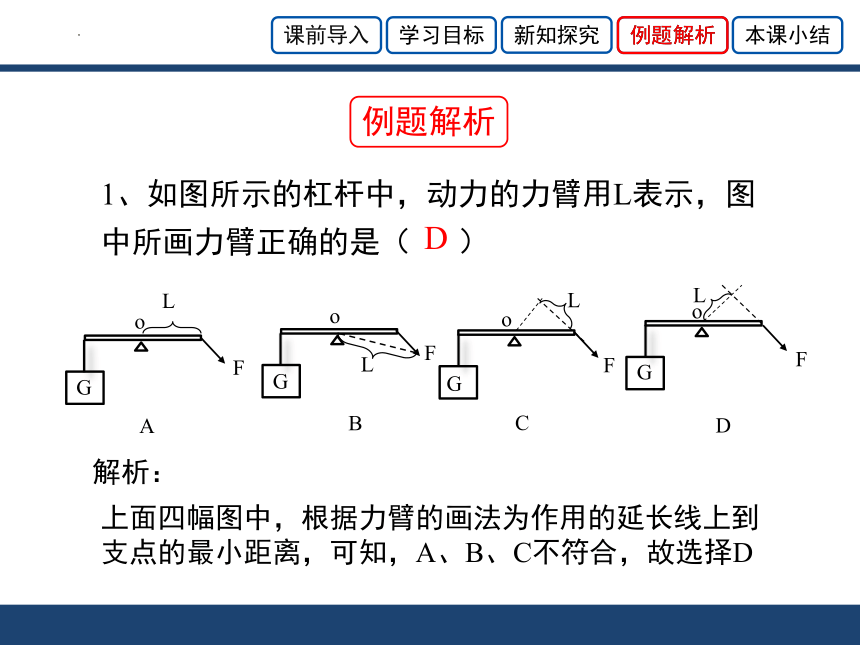

1、如图所示的杠杆中，动力的力臂用L表示，图中所画力臂正确的是（ ）
o
L
o
L
o
L
o
L
F
F
F
F
G
G
G
G
A
B
C
D
上面四幅图中，根据力臂的画法为作用的延长线上到支点的最小距离，可知，A、B、C不符合，故选择D
解析：
D
例题解析
例题解析

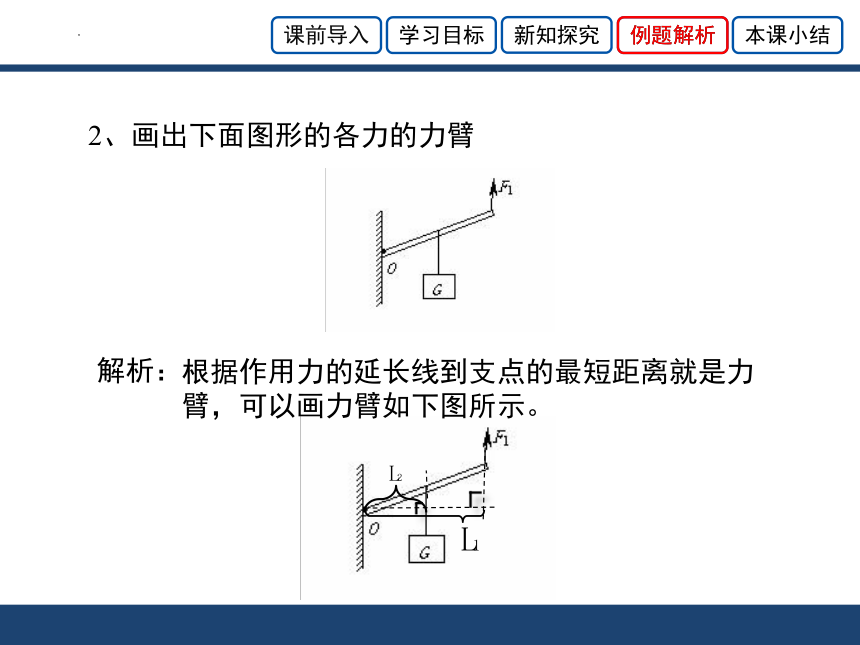

2、画出下面图形的各力的力臂
解析：
根据作用力的延长线到支点的最短距离就是力臂，可以画力臂如下图所示。
例题解析

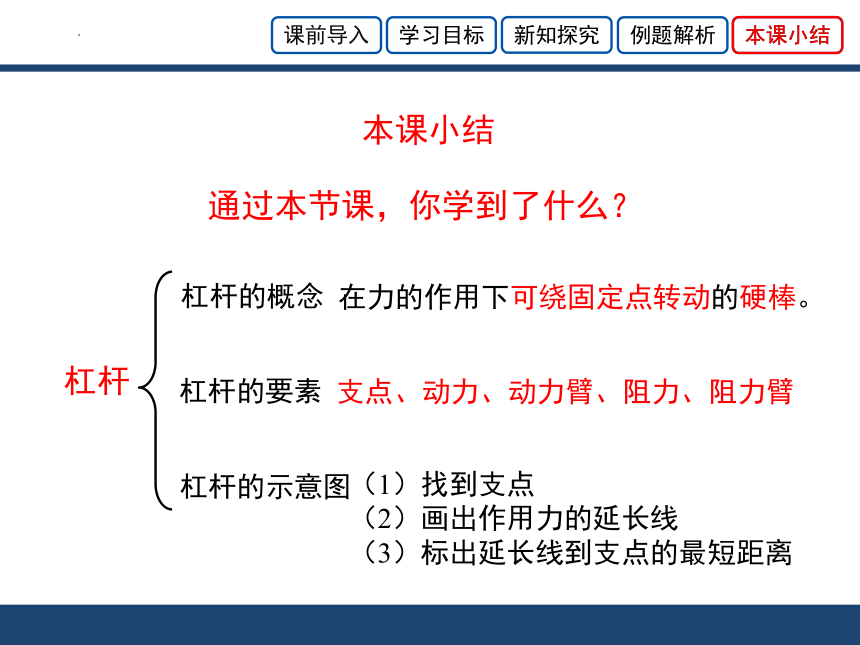

本课小结
杠杆
杠杆的概念
杠杆的要素
杠杆的示意图
在力的作用下可绕固定点转动的硬棒。
支点、动力、动力臂、阻力、阻力臂
（1）找到支点
（2）画出作用力的延长线
（3）标出延长线到支点的最短距离
通过本节课，你学到了什么？
本课小结

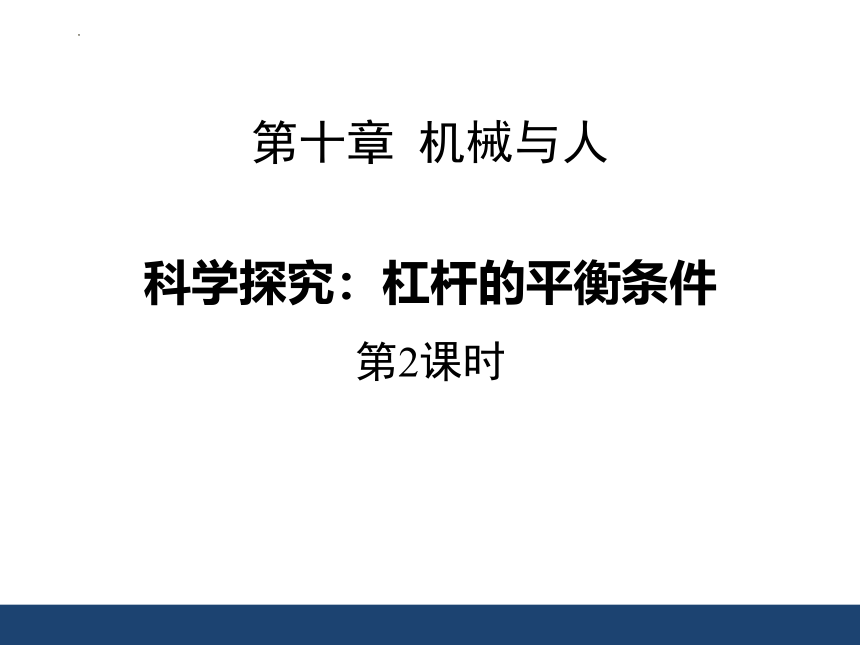

第十章 机械与人
科学探究：杠杆的平衡条件
第2课时
旧知回顾
杠杆
杠杆的概念
杠杆的要素
杠杆的示意图
在力的作用下可绕固定点转动的硬棒。
支点、动力、动力臂、阻力、阻力臂
（1）找到支点
（2）画出作用力的延长线
（3）标出延长线到支点的最短距离
课前导入
（1）掌握杠杆的平衡条件；
（2）理解杠杆的分类和应用。
学习目标
学习目标
新知探究
1）让两个体重一样的同学坐在距离转轴相同的位置。
2）让体重不用的同学根据跷跷板的状态调整到转轴的距离。
想一想：如何才能使跷跷板保持水平？
你的想法是？
怎样才能使跷跷板保持水平
一、杠杆的平衡
杠杆在动力、阻力作用下静止或匀速转动，我们称之为杠杆平衡。
新知探究
观察与实验
提出问题
杠杆平衡，必须具备什么样的条件呢？
猜想与假设
杠杆平衡时，动力、动力臂和阻力、阻力臂之间存在着怎样的关系？
一、杠杆的平衡
新知探究
步骤一： 调节杠杆两端的螺母，使杠杆处于水平平衡状态。
视频：调节杠杆平衡的方法
设计实验与制定计划
观察与实验
一、杠杆的平衡
新知探究
步骤二：在杠杆的两边分别挂 上数量不同的钩码。
步骤三：移动钩码的位置，使杠杆处于平衡的状态。
步骤四：整理各个实验数据，填入下面的表格。
设计实验与制定计划
观察与实验
一、杠杆的平衡
新知探究
探究杠杆的平衡实验数据表格
实验序号 左边 右边
1
2
3
进行实验与收集证据
观察与实验
一、杠杆的平衡
新知探究
结合演示对表格中的数据进行分析，找出它们之间的关系。对于杠杆的平衡条件，你能得出什么结论？
分析与论证
观察与实验
杠杆平衡条件的演示
一、杠杆的平衡
新知探究
评估
杠杆平衡条件：
动力×动力臂=阻力×阻力臂，即
F1 x L1=F2 x L2
观察与实验
一、杠杆的平衡
新知探究
古代杠杆原理的利用
二、杠杆的运用
桔槔
舂
新知探究
观察下面生活中常见的杠杆
动力臂大于阻力臂
动力臂等于阻力臂
动力臂小于阻力臂
二、杠杆的运用
新知探究
思考与总结
（1）省力杠杆：动力臂大于阻力臂，这种杠杆使用起来省力；
（2）等臂杠杆：动力臂等于阻力臂，这种杠杆使用起来既不省力也不费力；
（3）费力杠杆：动力臂小于阻力臂，这种杠杆用起来费力。
我们可以将杠杆分为三类
二、杠杆的运用
新知探究
交流与讨论
我们的身边有好多杠杆的应用，下面我们就剪刀来展开讨论。
我们根据剪刀的不同用途来设计它的杠杆类型。
二、杠杆的运用
新知探究
人体的杠杆
信息窗
二、杠杆的运用
新知探究
受人体的杠杆的启示，各种机械的产生
点焊机器人
灵巧的机械手
二、杠杆的运用
新知探究
受人体的杠杆的启示，各种机械的产生
哨兵深海机器人
二、杠杆的运用
通过这节课的学习，你有什么收获？
本课小结
本课小结
杠杆
杠杆的
分类与运用
省力杠杆：动力臂大于阻力臂，省力
等臂杠杆：动力臂等于阻力臂
费力杠杆：动力臂小于阻力臂，费力
杠杆平衡条件
内容：
动力乘以动力臂等于阻力乘以阻力臂
表达式：
随堂练习
随堂练习
1、两小孩坐在跷跷板上恰好水平平衡，此时（ ） A.两小孩的重力一定相等
B.两小孩到支点的距离一定相等
C.两小孩的力臂一定相等
D.小孩的重力与各自到支点的距离的乘积相等
D
2、下列关于杠杆的说法中，正确的是（ ）
A．支点总位于动力作用点与阻力作用点之间
B．动力臂越长，总是越省力
C．动力臂与阻力臂的比值越大，就越省力
D．动力作用方向总是与阻力作用方向相反
C
随堂练习
随堂练习
2、假期中，小兰和爸爸、妈妈一起参加了一个家庭游戏活动。活动要求是：家庭成员中的任意两名成员分别站在如图所示的木板上，恰好使木板水平平衡。若小兰和爸爸体重分别为400 N和800 N，小兰站在距离中央支点2 m的一侧，爸爸应站在距离支点多远处才能使木板水平平衡？
解：
小兰和爸爸对杠杆施加的力分别为F1=400 N和F2=800 N，F1的力臂l1=2 m，根据杠杆平衡调节F1L1=F2L2，有l2=F1l1/F2=1 m，即爸爸应站在距离支点1 m的另一侧。
随堂练习
3、在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：
·
L1
L2
（1）左右力臂 L1:L2=____
1:2
随堂练习
·
L1
L2
（2）在两边钩码下同时加挂一个同样的钩码，杠杆____（填“能或不能”）平衡？ ____边下降
不能
右
随堂练习
（3）若使杠杆再次水平平衡，可在 ___边的钩码下再挂 ___ 个钩码？
·
左
1
·
谢谢观看
