第2节 串、并联电路中电压的规律
第十六章 电压 电阻
导入新课

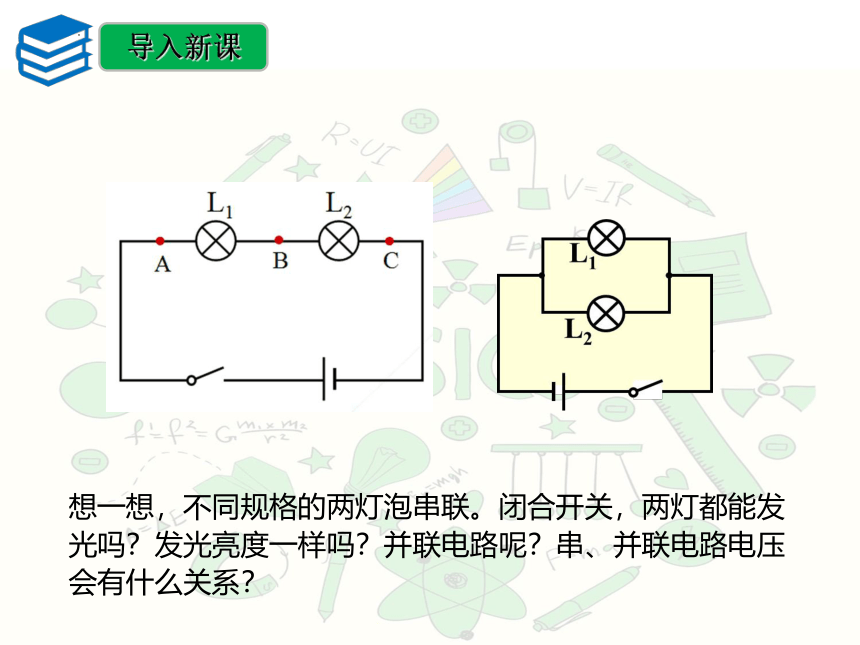

想一想，不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？并联电路呢？串、并联电路电压会有什么关系？
导入新课

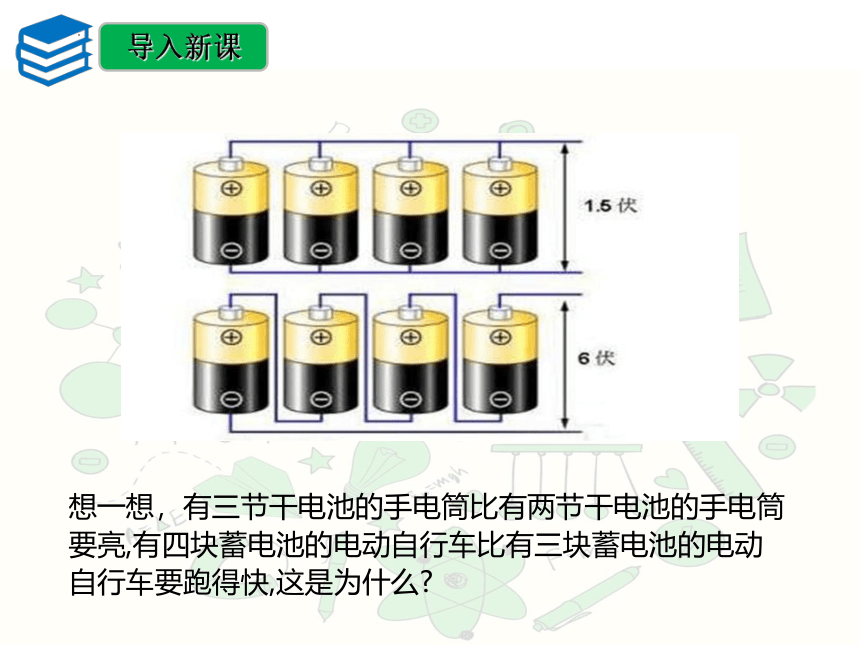

想一想，有三节干电池的手电筒比有两节干电池的手电筒要亮,有四块蓄电池的电动自行车比有三块蓄电池的电动自行车要跑得快,这是为什么

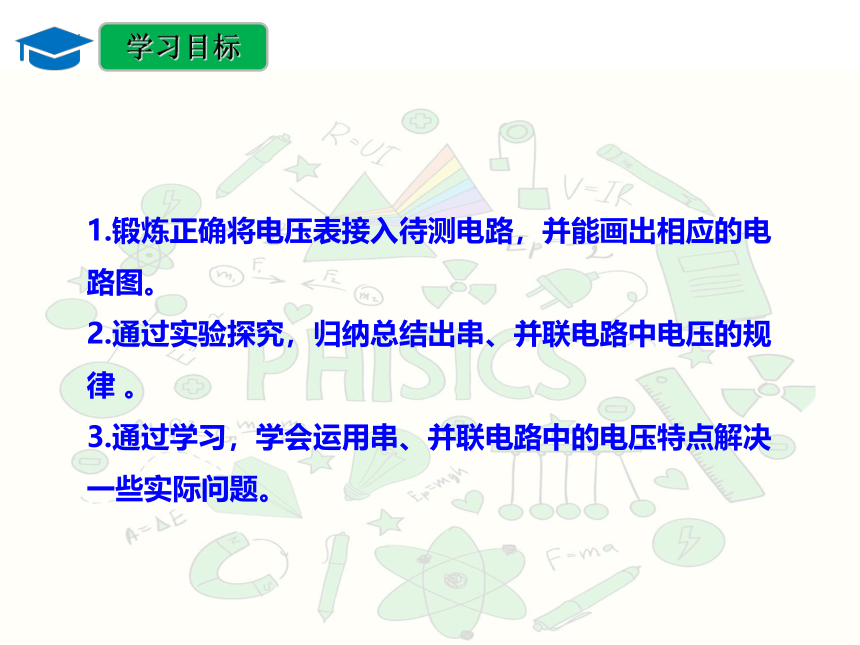

1.锻炼正确将电压表接入待测电路，并能画出相应的电路图。
2.通过实验探究，归纳总结出串、并联电路中电压的规律 。
3.通过学习，学会运用串、并联电路中的电压特点解决一些实际问题。
学习目标
讲授新知

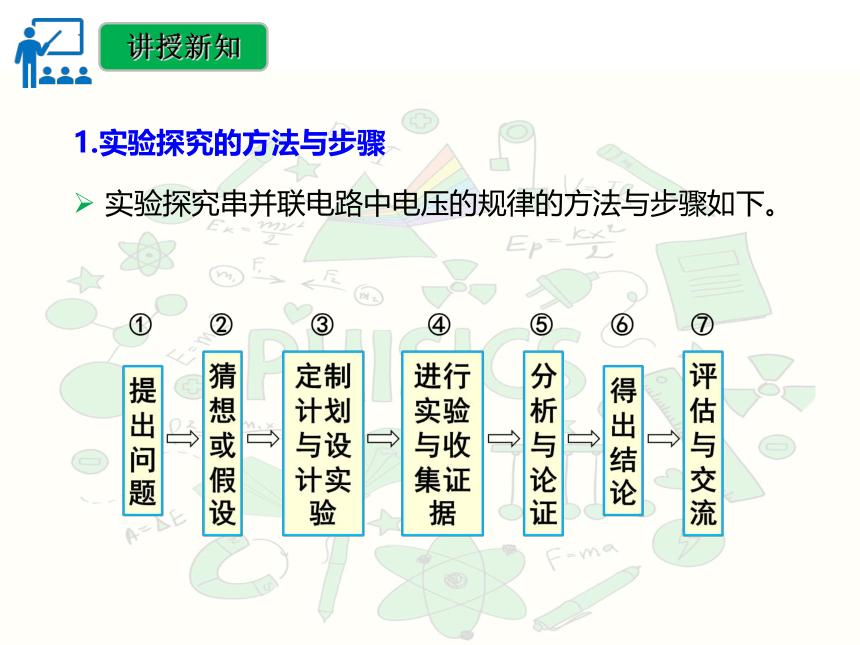

实验探究串并联电路中电压的规律的方法与步骤如下。
讲授新知
1.实验探究的方法与步骤
讲授新知
讲授新知
1.串联电路的电压规律

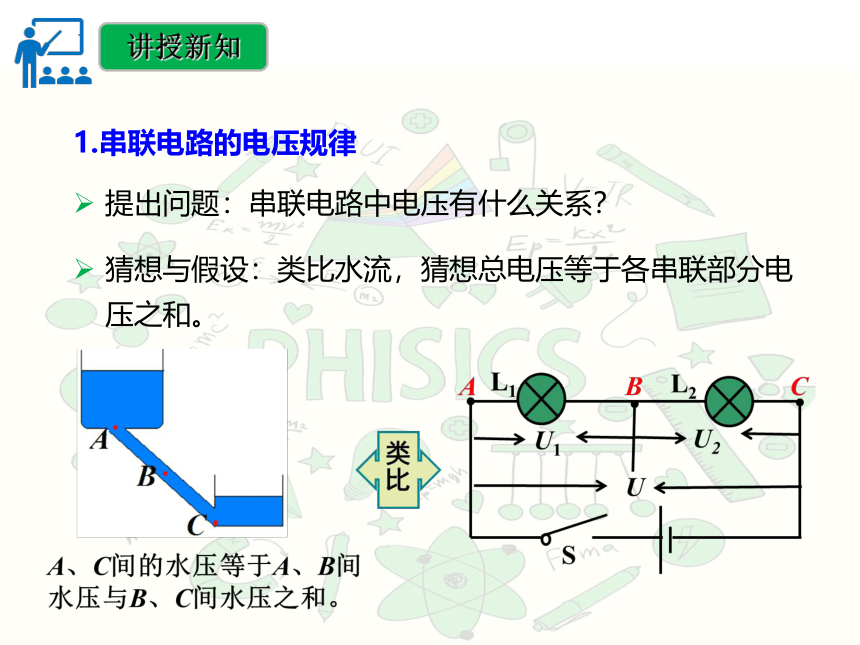

提出问题：串联电路中电压有什么关系？
猜想与假设：类比水流，猜想总电压等于各串联部分电压之和。
讲授新知
1.串联电路的电压规律

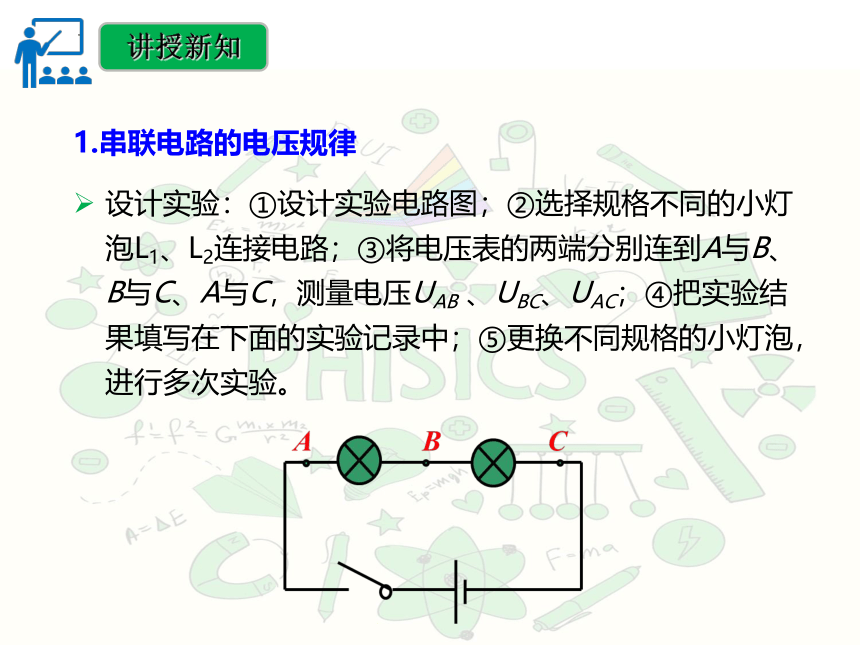

设计实验：①设计实验电路图；②选择规格不同的小灯泡L1、L2连接电路；③将电压表的两端分别连到A与B、B与C、A与C，测量电压UAB 、UBC、UAC；④把实验结果填写在下面的实验记录中；⑤更换不同规格的小灯泡，进行多次实验。
讲授新知
1.串联电路的电压规律
进行实验：
①调节电压表指针指零，检查器材；
②按照电路图连接电路。开关断开，检查电路；
③用电压表测量灯L1两端的电压，记为U1 ；
④用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
⑤更换灯泡，重复步骤3、4 。
讲授新知
1.串联电路的电压规律
进行实验。
讲授新知
1.串联电路的电压规律
进行实验。
讲授新知
1.串联电路的电压规律
记录数据及分析如下。
讲授新知
1.串联电路的电压规律
实验结论：串联电路总电压等于各部分两端电压之和，U=U1+U2。
讲授新知
讲授新知
1.并联电路的电压规律
提出问题：并联电路中，各支路用电器两端的电压与电源两端电压的关系如何？
猜想与假设：并联电路中各支路用电器两端的电压与电源两端电压相等。
讲授新知
1.并联电路的电压规律
设计实验：①设计实验电路图；②按电路图连接电路；③分别用电压表测出L1、L2和电源两端的电压U1 、U2、U； ④把实验结果填写在下面的实验记录中；⑤更换不同规格的小灯泡，进行多次实验。
讲授新知
1.并联电路的电压规律
进行实验：
①调节电压表指针指零，检查器材；
②按照电路图连接电路。断开开关，检查电路；
③用电压表测量灯L1两端的电压，记为U1 ；
④用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
⑤更换灯泡，重复步骤3、4 。
讲授新知
1.并联电路的电压规律
进行实验。
讲授新知
1.并联电路的电压规律
进行实验。
讲授新知
1.并联电路的电压规律
记录数据及分析如下。
讲授新知
1.并联电路的电压规律
实验结论：并联电路总电压等于各支路两端电压，U=U1=U2。
讲授新知
讲授新知
1.电池的串并联
把几节电池串（并）联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
串联电池组两端的电压等于每节电池电压之和，并联电池组两端的电压等于每节电池电压。
知识总结
学以致用
1.如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数
是2.5V，V2的示数是3.8V，则电
压表V3的示数是（　　）
A．1.3V B．2.5V
C．3.8V D．6.3V
答案：D。
学以致用
2.小亮家的卫生间按如图所示的电路安装了照明灯和换气扇，它们 ( )
A. 只能各自独立工作，而不能
同时工作
B. 只能同时工作，而不能各自独立工作
C. 工作时，两端的电压一定相等
D. 工作时，通过的电流一定相等
答案：C。
学以致用
3.家中两盏照明灯都在工作，其中灯L1很亮，灯L2很暗，则此时两盏灯两端的电压关系为（　　）
A．L1的电压大 B．一样大
C．L2的电压大 D．无法确定
答案：B。
