第二部分 中考命题新趋势
趋势5 初升高衔接题

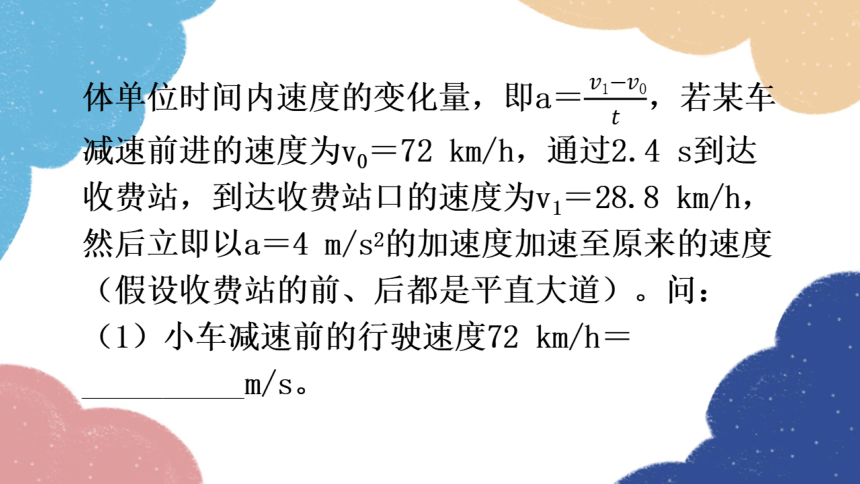

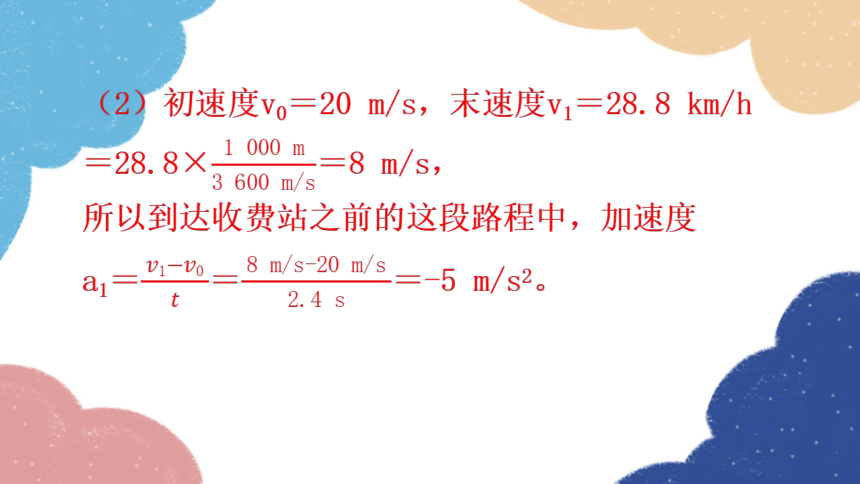

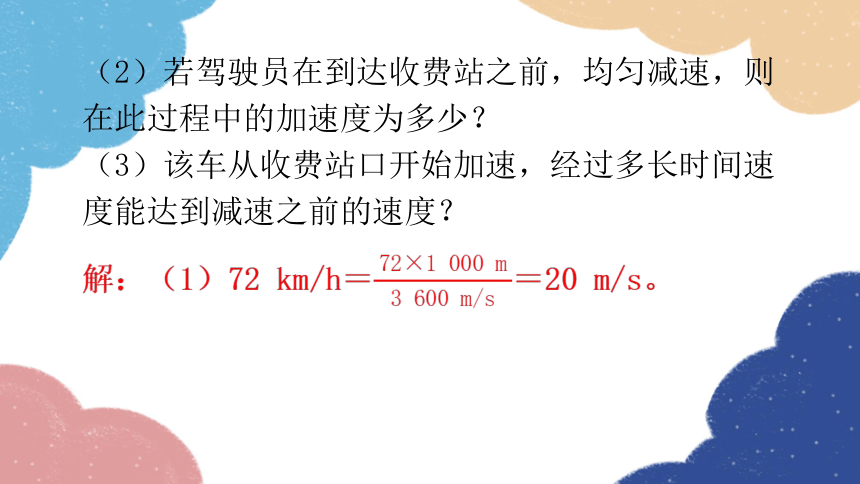

（2）若驾驶员在到达收费站之前，均匀减速，则在此过程中的加速度为多少？

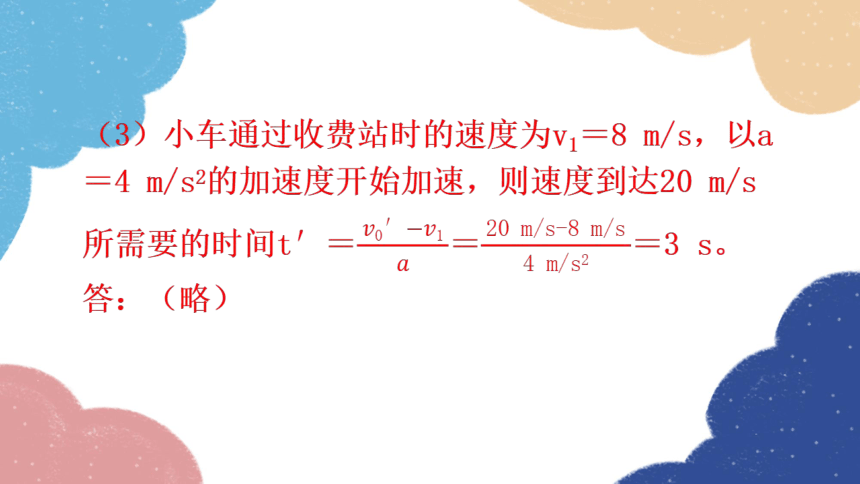

（3）该车从收费站口开始加速，经过多长时间速度能达到减速之前的速度？

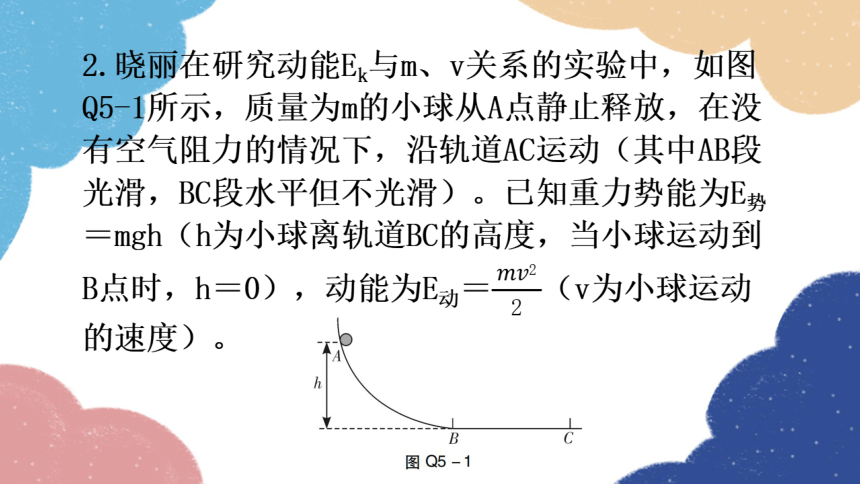

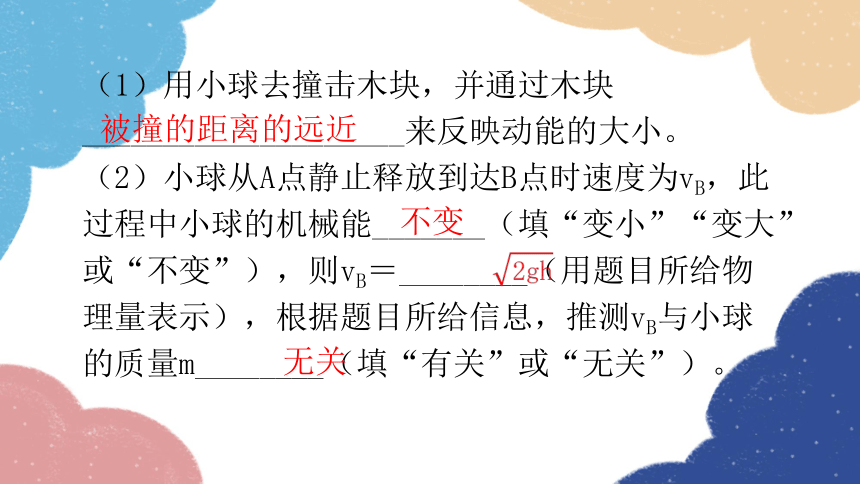

（1）用小球去撞击木块，并通过木块____________________来反映动能的大小。
（2）小球从A点静止释放到达B点时速度为vB，此过程中小球的机械能_______（填“变小”“变大”或“不变”），则vB＝________（用题目所给物理量表示），根据题目所给信息，推测vB与小球的质量m________（填“有关”或“无关”）。
被撞的距离的远近
不变

无关

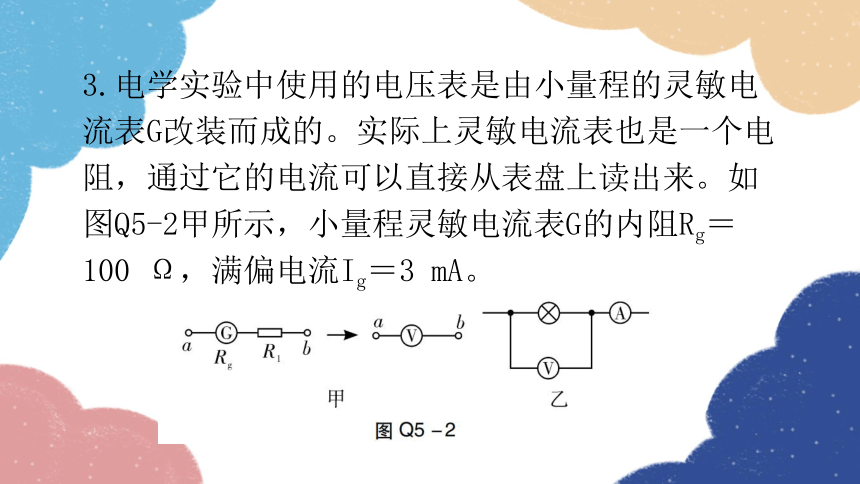

3.电学实验中使用的电压表是由小量程的灵敏电流表G改装而成的。实际上灵敏电流表也是一个电阻，通过它的电流可以直接从表盘上读出来。如图Q5-2甲所示，小量程灵敏电流表G的内阻Rg＝100 Ω，满偏电流Ig＝3 mA。
（1）将一个定值电阻R1与灵敏电流表G串联，改装成一个量程为0～3 V的电压表，如图Q5-2甲所示，则R1的阻值是多大？
（2）用电流表和改装后的电压表测量某小灯泡发光时的电功率（如图Q5-2乙所示）时，若电流表A的示数为0.3 A，电压表V的读数为2 V，则此时该小灯泡发光的实际电功率是多少？


4.（2022延庆一模）实际测量中所使用的电压表是由小量程电流计改装而成的。如图Q5-3甲中G是满偏电流（即小量程电流表允许通过的最大电流）Ig＝3 mA的电流计，其电阻Rg＝10 Ω，串联一个定值电阻R0，可把它改装为一个量程为3 V的电压表，如图Q5-3乙。改装后的电压表，当它两端的电压为3 V时，通过它的电流为3 mA，实际上我们可以把电压表等效成一个定值电阻。
（1）求电压表的等效电阻。
（2）求串联电阻R0的阻值。
（3）用改装后的电压表测量定值电阻Rx的阻值，电路图如图Q5-3丙所示。闭合开关，移动滑片，当电压表示数为2.4 V时，电流表示数为0.2 A，求通过电阻Rx的电流。

（2）因串联电路中总电阻等于各分电阻之和，
所以电阻R0的阻值R0＝RV-Rg＝1 000 Ω-10 Ω＝990 Ω。

5.（2022肥东一模）实际的电源都有一定的电阻，如干电池，我们可以把它看成是由一个电压为U、电阻为0的理想电源与一个阻值为r的电阻串联而成的，如图Q5-4甲所示，现将一实际电源与两个定值电阻组成如图Q5-4乙所示的电路，其中R1＝3 Ω，R2＝6 Ω。当闭合S1、断开S2时，电流表示数为2.4 A；当闭合S2、断开S1时，电流表示数为1.5 A。求：
（1）电源电压U及其内阻r。
（2）同时闭合S1和S2时，电路的总电阻和电流表的示数。
