微专题(三) 画电路图及串、并联电路的识别与设计
●
●
●
●
●
●
类型1连接电路和画电路图

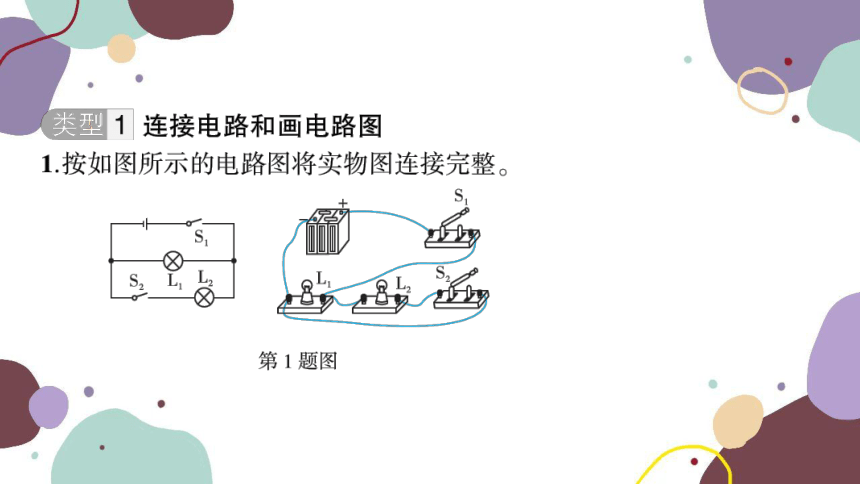

1.按如图所示的电路图将实物图连接完整
第1题图

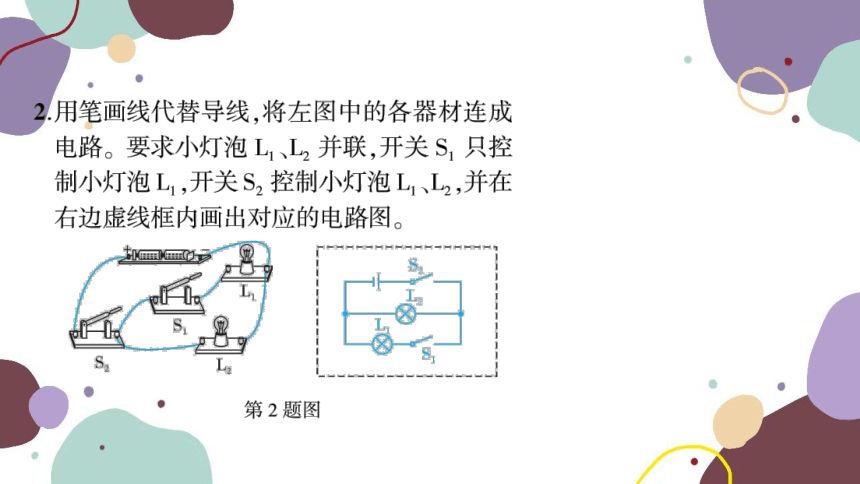

2.用笔画线代替导线，将左图中的各器材连成
电路。要求小灯泡L,、L,并联，开关S,只控
制小灯泡L,开关S2控制小灯泡L1、L2,并在
右边虚线框内画出对应的电路图。
却甲之
第2题图
类型2认识串、并联电路

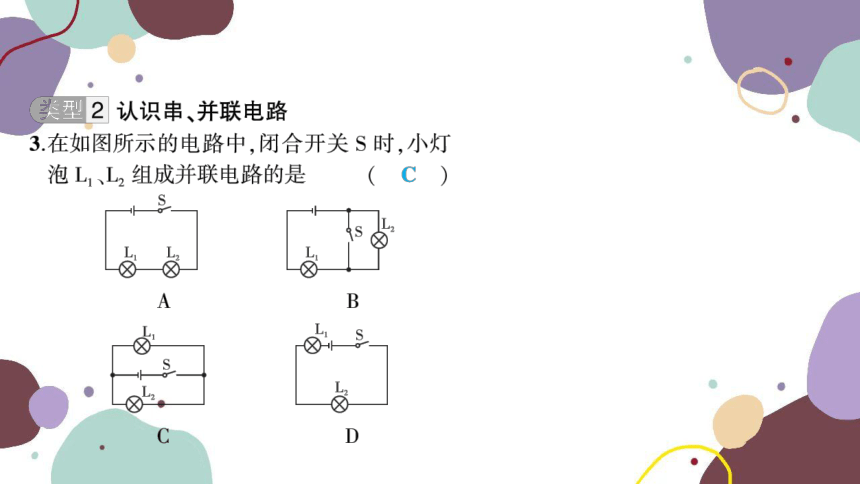

3.在如图所示的电路中，闭合开关S时，小灯
泡L,、L,组成并联电路的是
c)
A
B
D

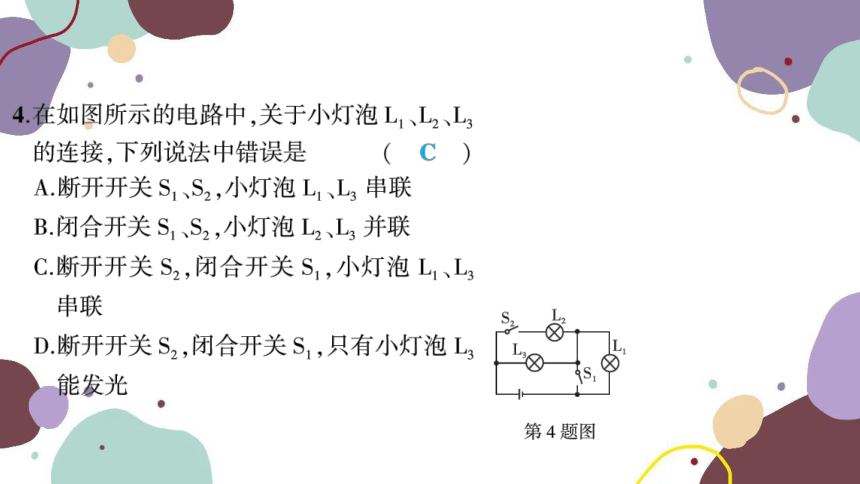

4.在如图所示的电路中，关于小灯泡L1、L2、L3
的连接，下列说法中错误是
A.断开开关S、S2,小灯泡L1、L3串联
B.闭合开关S1、S2,小灯泡L2、L3并联
C.断开开关S2,闭合开关S1,小灯泡L1、L3
串联
D.断开开关S2,闭合开关S,只有小灯泡L
能发光
第4题图

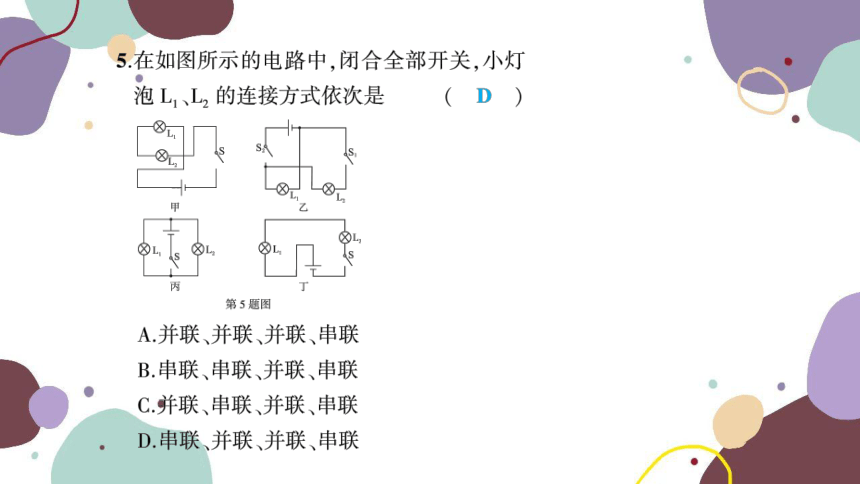

5.在如图所示的电路中，闭合全部开关，小灯
泡L,、L,的连接方式依次是
A.并联、并联、并联、串联
B.串联、串联、并联、串联
C.并联、串联、并联、串联
D.串联、并联、并联、串联
L
Oy
甲
丙
第5题图
B.若闭合开关S1、S3,断开开关S2,则小灯
泡L1、L2并联
C.当三个开关都闭合时，只有小灯泡L,
发光
D.若闭合开关S1、S2,断开开关S3,只有小灯
泡L,发光
第6题图
类型3设计电路
7.连接图中各个元件，设计一个自动报警电
路。要求当晚间房门被打开时，细导线AB
被扯断使电铃响，从而自动报警。
房门
B
间
第7题图
8.如图所示，用直线代替导线，完成电路图的
连接。要求小灯泡L,、L,并联，开关S控制
整个电路。
B
第8题图
类型4综合提升
9.举重比赛有甲、乙、丙三个裁判，其中甲为主
裁判，乙和丙为副裁判。若裁判认定杠铃已
被举起，就按一下自己面前的按钮。要求主
裁判和至少一个副裁判都按下自己面前的
按钮时，指示杠铃被举起的小灯泡L才亮
下列符合这一要求的电路是
B
甲
A
B
甲
甲
丙
L
L
C
D
10.现代社会倡导文明出行，经过交通路口要遵
守“红灯停，绿灯行，黄灯等”的规则。某学习
小组的4名同学观察十字路口的交通信号灯
后，发现红灯、绿灯、黄灯可以独立工作，他们
分别设计了下列四个的电路图，其中正确的是
S
红
绿
S
绿
黄
3
红
黄
A
B
。S
红S

黄
绿
红绿
黄
C
D
