(共44张PPT)
第十四章 了解电路
第五节　测量电压
第1课时

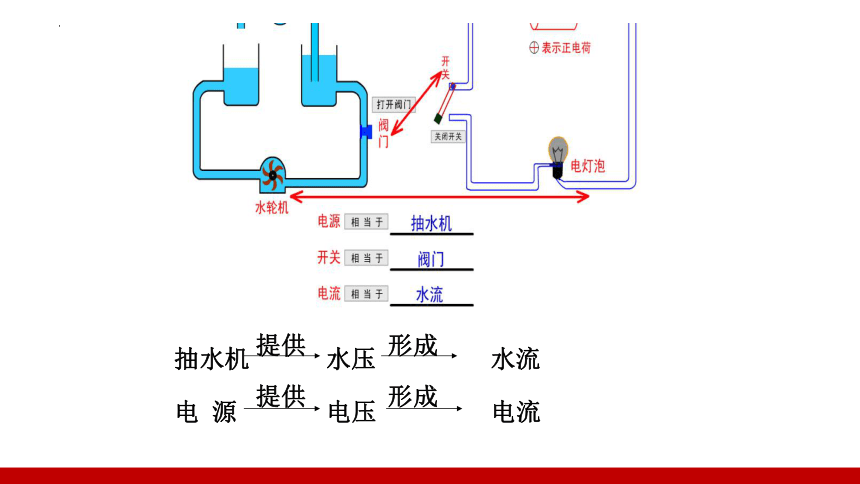

电 源 电压 电流
提供
形成
抽水机 水压 水流
提供
形成

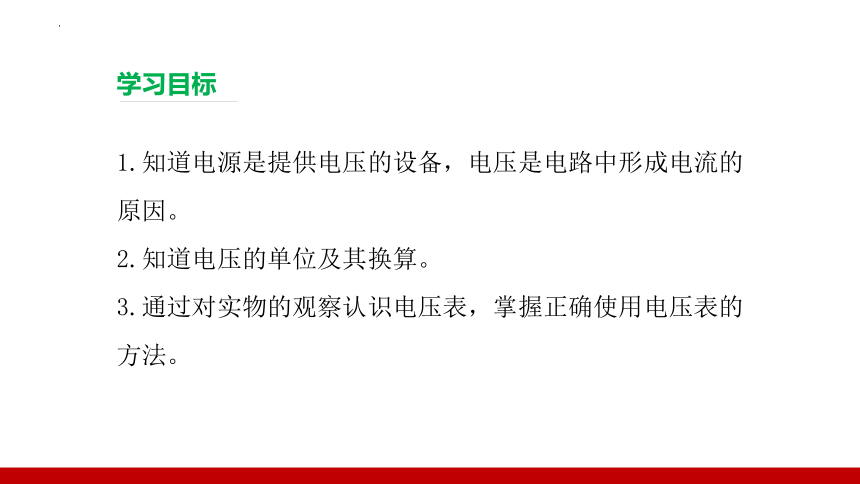

1.知道电源是提供电压的设备，电压是电路中形成电流的原因。
2.知道电压的单位及其换算。
3.通过对实物的观察认识电压表，掌握正确使用电压表的方法。
学习目标

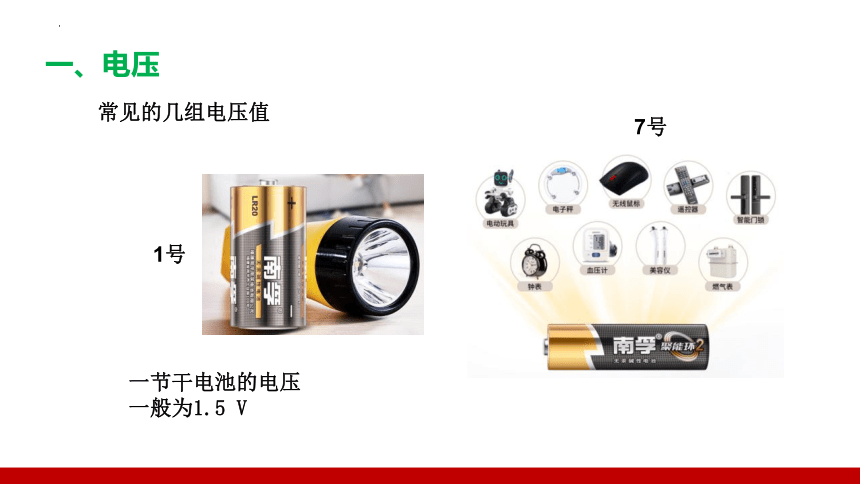

常见的几组电压值
1号
7号
一节干电池的电压
一般为1.5 V
一、电压

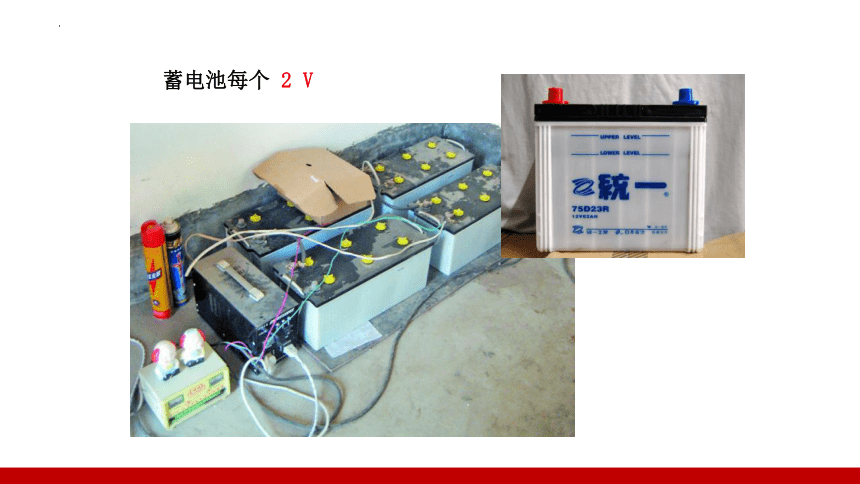

蓄电池每个 2 V
我国家庭电路电压是 220V
对人体安全电压：不高于36V

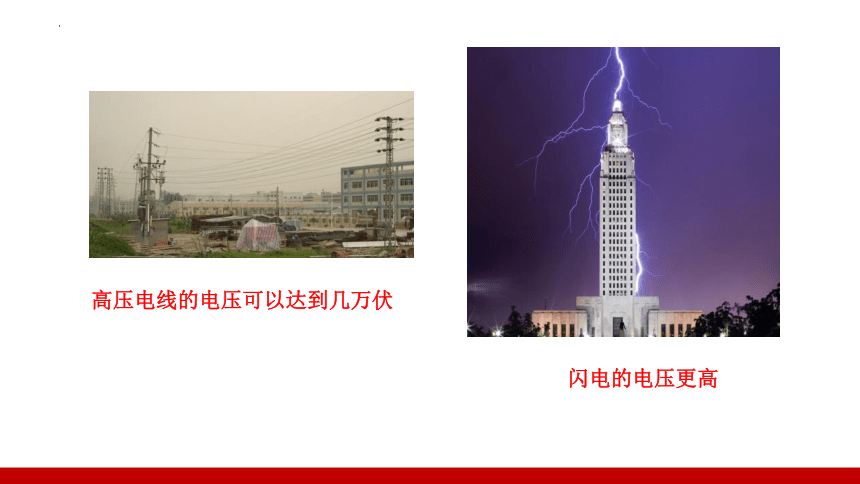

高压电线的电压可以达到几万伏
闪电的电压更高

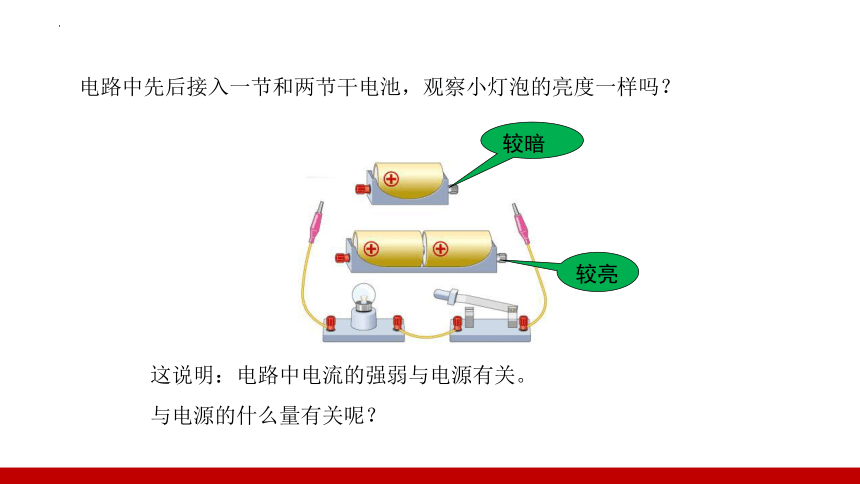

电路中先后接入一节和两节干电池，观察小灯泡的亮度一样吗？
这说明：电路中电流的强弱与电源有关。
与电源的什么量有关呢？
较暗
较亮

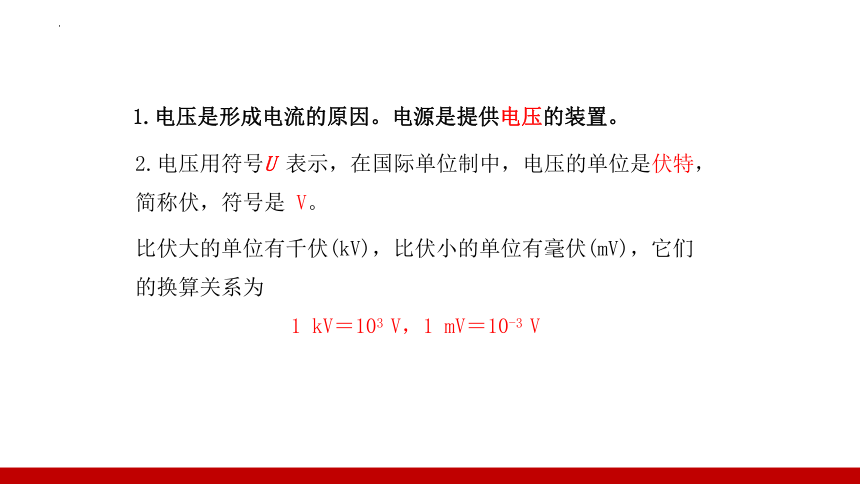

1.电压是形成电流的原因。电源是提供电压的装置。
2.电压用符号U 表示，在国际单位制中，电压的单位是伏特，简称伏，符号是 V。
比伏大的单位有千伏(kV)，比伏小的单位有毫伏(mV)，它们的换算关系为
1 kV＝103 V，1 mV＝10-3 V

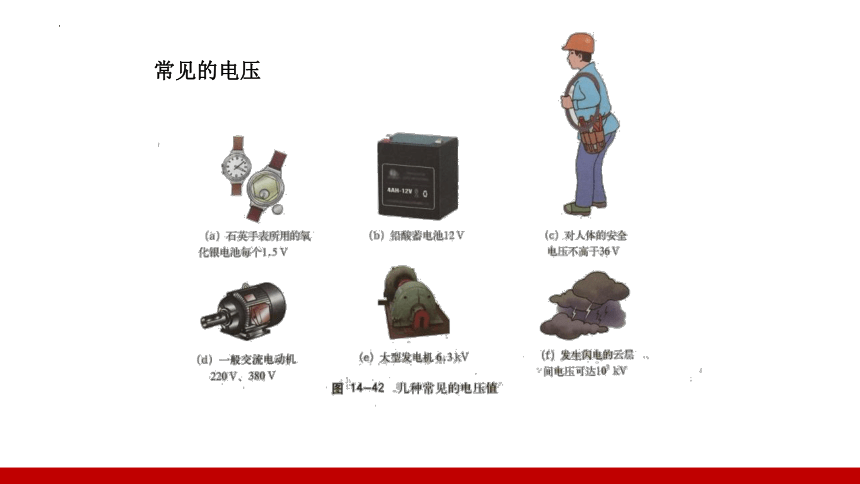

常见的电压

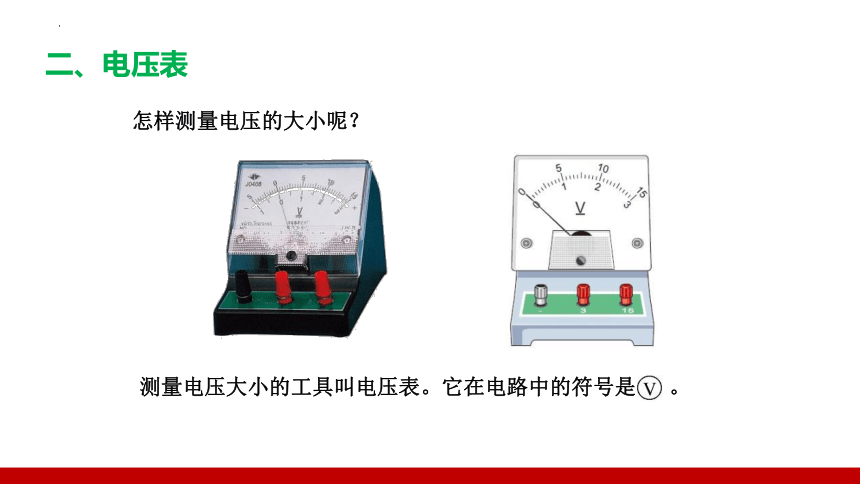

怎样测量电压的大小呢？
测量电压大小的工具叫电压表。它在电路中的符号是 。
二、电压表
外观
接线柱：
量程：
分度值：
3个
0~3V和0~15V

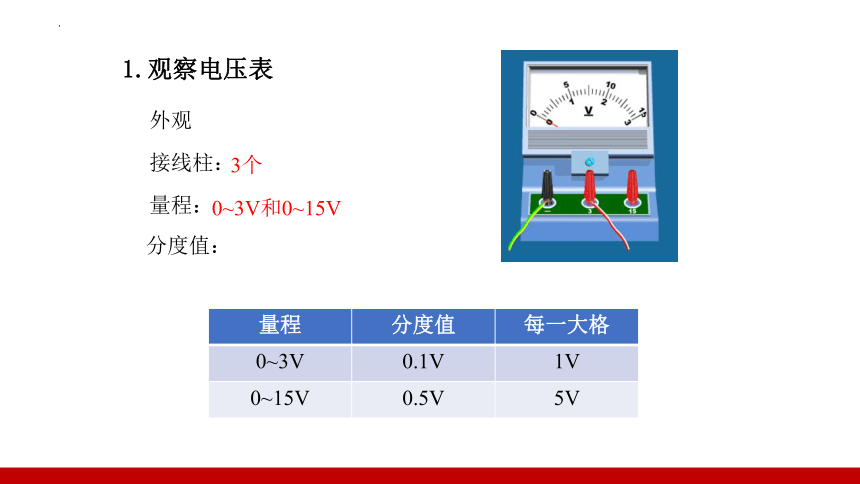

1.观察电压表
量程 分度值 每一大格
0~3V 0.1V 1V
0~15V 0.5V 5V
（１）电压表必须并联在被测电路两端。
（２）使电流从“＋”接线柱流入电压表，从“－”接线柱流出电压表。
（３）选择合适的量程(若不能判断，则先用大量程“试触”，然后再选择合适的量程)。
（４）电压表可以直接接在电源两极，测出电源电压。
2.电压表的使用
3.电压表的使用规则
使用电压表要做到“一不二要三看清”
一 不：不能超过电压表的量程。
二 要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入,从“-”接线柱流出。
三看清：看清所用的量程；
看清分度值；
看清指针所指的位置。
4.电压表的连接
V
观察电压表的连接是否正确
量程0~3 V 1.6 V
量程0~15 V 8 V
5.电压表的读数
电压表 电流表
不同点 必须并联接入待测电路两端 必须串联接入待测电路
可以直接接在电源两极上，此时示数即为电源电压 绝对不允许将电流表的两个接线柱直接接在电源的两极上，否则会烧毁电流表或损坏电源
相同点 （1）都要注意零点校正 （2）“+”“-”接线柱的接法，电流从“+”进“-”出 （3）都需要先认清每个大格和每个小格表示的值，然后再读数 电压表与电流表的对比
1.电压的表示符号 ,国际单位是 ,用字母 表示。
2.（1）对人体的安全电压是 伏
（2）一节干电池的电压是 V= mV
（3）我国家庭电路的电压是 V= kV
U
伏特
V
≤36
1.5
1500
0.22
220
随堂训练
3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
课堂小结
第十四章 了解电路
第五节　测量电压
第2课时
1.如何正确使用电压表？
2.串联电路的电流有什么特点？
3.并联电路的电流有什么特点？
思考：串联电路和并联电路的电压有什么特点呢？
1.通过实验探究，总结出串联电路中的电压关系。
2.通过实验探究，总结出并联电路中的电压关系。
学习目标
不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？
2.串联电路电压会有什么关系？
1.为什么两灯的发光情况会不一样？
观察与思考
L2
L1
U
U1
U2
类比水压
一、串联电路的电压规律
1.猜想与假设
设计实验电路并画出电路图。
2.设计实验
（1）调节电压表指针指零，检查器材；
（2）按照电路图连接电路。断开开关，检查电路；
（3）用电压表测量灯L1两端的电压，记为U1；
（4）用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
（5）更换灯泡，重复步骤3、4。
3.实验步骤
L1
L2
L1
L2
②测灯L2两端的电压
①测灯L1两端的电压
4.进行实验
L1
L2
④测电源两端电压
③测串联电路两端电压
L1
L2
实验次序 L1 两端的电压U1/ V L2 两端的电压U2/ V 两灯串联部分两端的总电压 U / V 电源两端的电压U'/ V
1
2
3
注意：多次测量的目的是使结论更具有普遍性，避免偶然性。
5.实验数据
串联电路总电压等于各部分两端电压之和。
U=U1+U2
L2
L1
U
U1
U2
6.结论
如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6 V，在表中记录数据后，下一步应该做的是　(　　)
A.整理器材，分析数据，得出结论
B.对换L1和L2的位置，再测出一组电压值
C.改变电源电压，再测出几组电压值
D.换用不同规格的小灯泡，再测出几组电压值
D
随堂训练
把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
电池组两端的电压等于每节电池电压之和。
观察与思考
各支路两端的电压与电源两端电压的关系是怎样的？与并联电路中的电流关系一样吗？与串联电路中的电压关系一样吗？
L1
L2
类比水压
二、并联电路的电压规律
1.猜想与假设
电路图
L1
L2
注意：电压表要选择合适的量程
2.设计实验
（1）调节电压表指针指零，检查器材；
（2）按照电路图连接电路。断开开关，检查电路；
（3）用电压表测量灯L1两端的电压，记为U1；
（4）用电压表测量灯L2两端的电压，记为U2，测量灯L1、L2两端的总电压为U，记入表格；
（5）更换灯泡，重复步骤3、4。
3.实验步骤
②测灯L2两端的电压
①测灯L1两端的电压
L2
S
L1
L2
S
L1
4.进行实验
L2
S
L1
③ 测电源两端电压
实验次序 L1 两端的电压 U1/ V L2 两端的电压 U2/ V 电源两端的电压U'/ V
1
2
3
注意：多次测量的目的是使结论更具有普遍性，避免偶然性。
5.实验数据
并联电路总电压等于各支路两端电压。
U=U1=U2
L1
L2
U2
U1
U
6.结论
在如图所示的电路中，闭合开关S时，电压表的示数为6V；若开关S断开时，电压表的示数为4V，则此时灯L1及L2两端的电压分别为(　　)
A.4 V 2 V B.2 V 4 V
C.6 V 4 V D.6 V 2 V
A
随堂训练
课堂小结
谢谢观看
