(共27张PPT)
第3节 电阻
第十六章 电压 电阻
导入新课

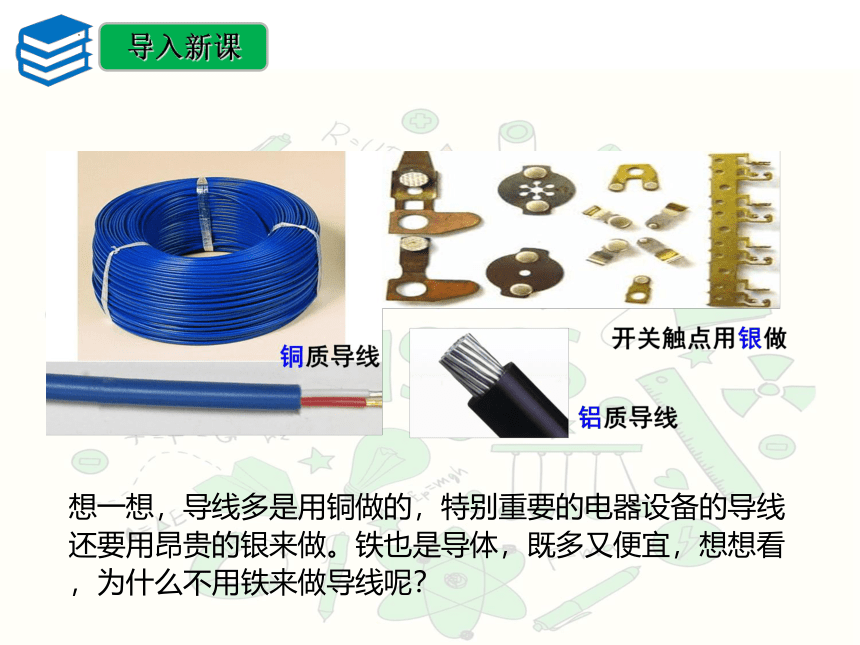

想一想，导线多是用铜做的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？

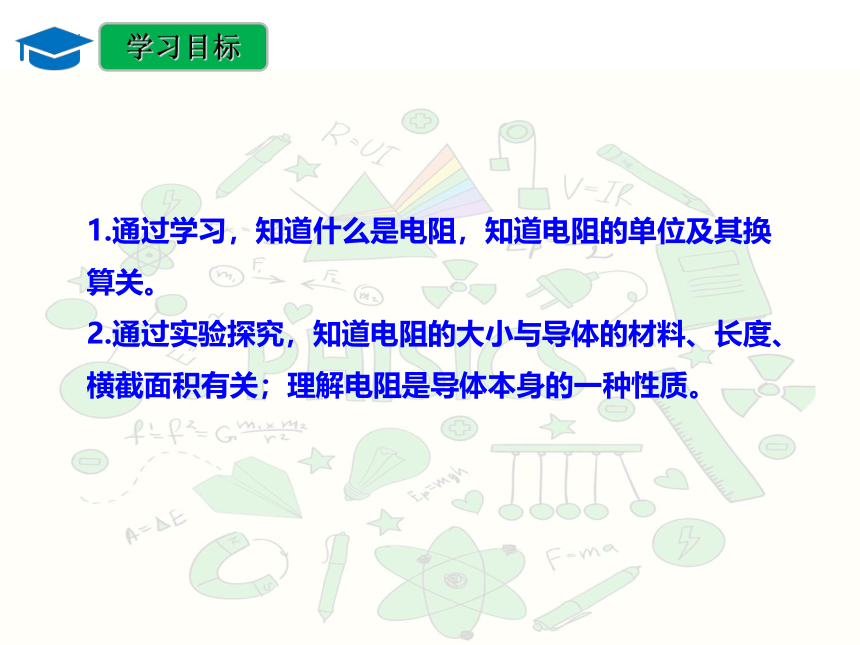

1.通过学习，知道什么是电阻，知道电阻的单位及其换算关。
2.通过实验探究，知道电阻的大小与导体的材料、长度、横截面积有关；理解电阻是导体本身的一种性质。
学习目标
讲授新知

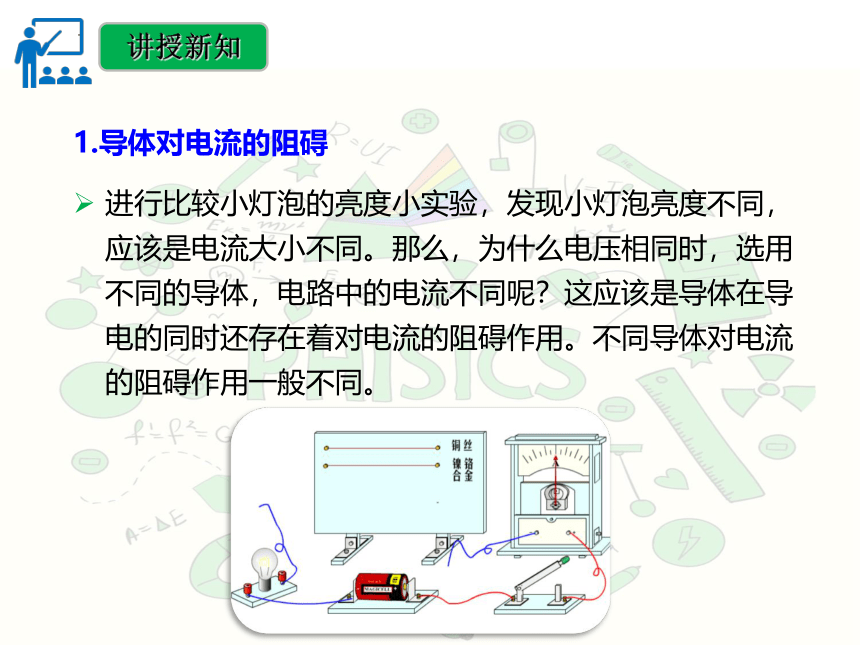

进行比较小灯泡的亮度小实验，发现小灯泡亮度不同，应该是电流大小不同。那么，为什么电压相同时，选用不同的导体，电路中的电流不同呢？这应该是导体在导电的同时还存在着对电流的阻碍作用。不同导体对电流的阻碍作用一般不同。
讲授新知
1.导体对电流的阻碍

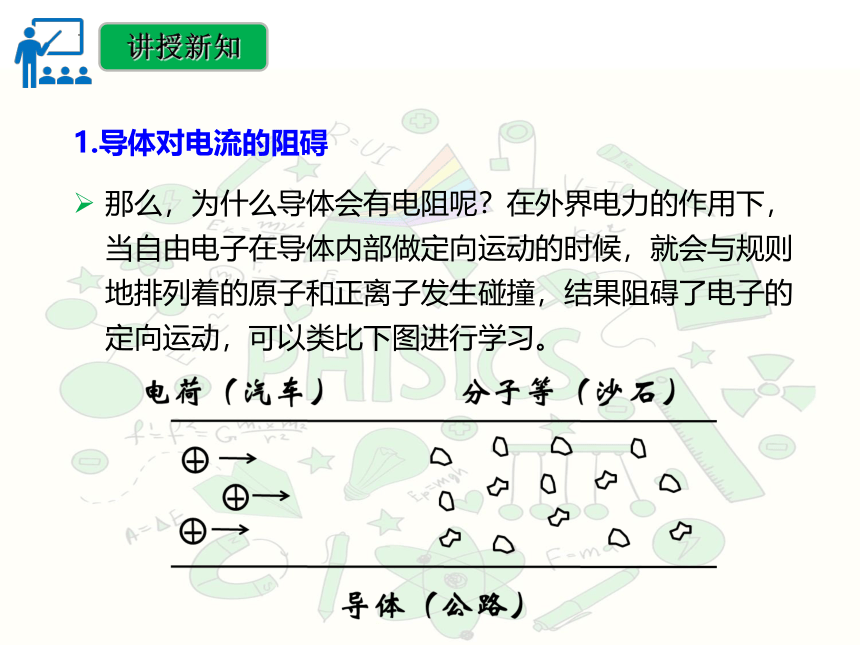

那么，为什么导体会有电阻呢？在外界电力的作用下，当自由电子在导体内部做定向运动的时候，就会与规则地排列着的原子和正离子发生碰撞，结果阻碍了电子的定向运动，可以类比下图进行学习。
讲授新知
1.导体对电流的阻碍
讲授新知
讲授新知
1.电阻

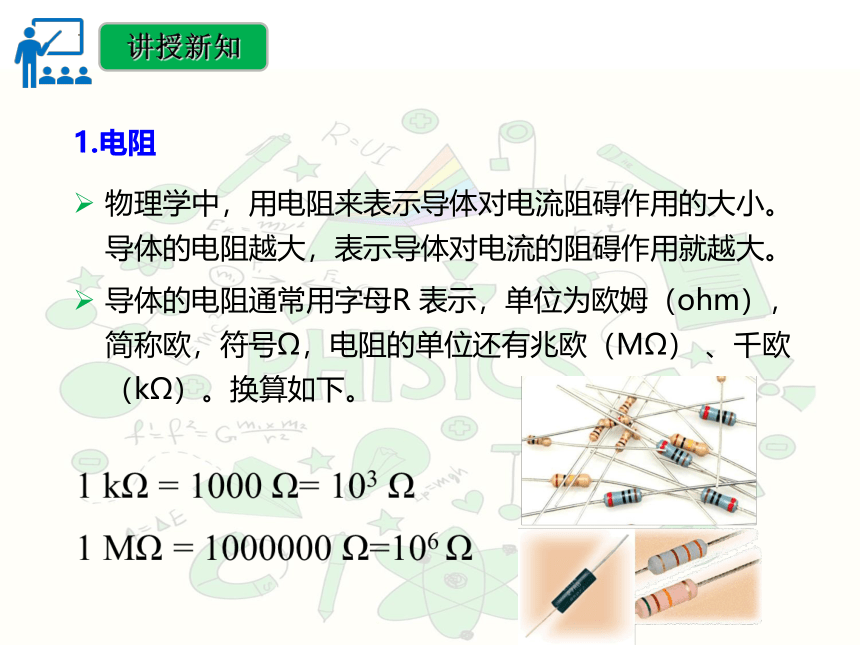

物理学中，用电阻来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用就越大。
导体的电阻通常用字母R 表示，单位为欧姆（ohm），简称欧，符号Ω，电阻的单位还有兆欧（MΩ） 、千欧（kΩ）。换算如下。
讲授新知
1.电阻

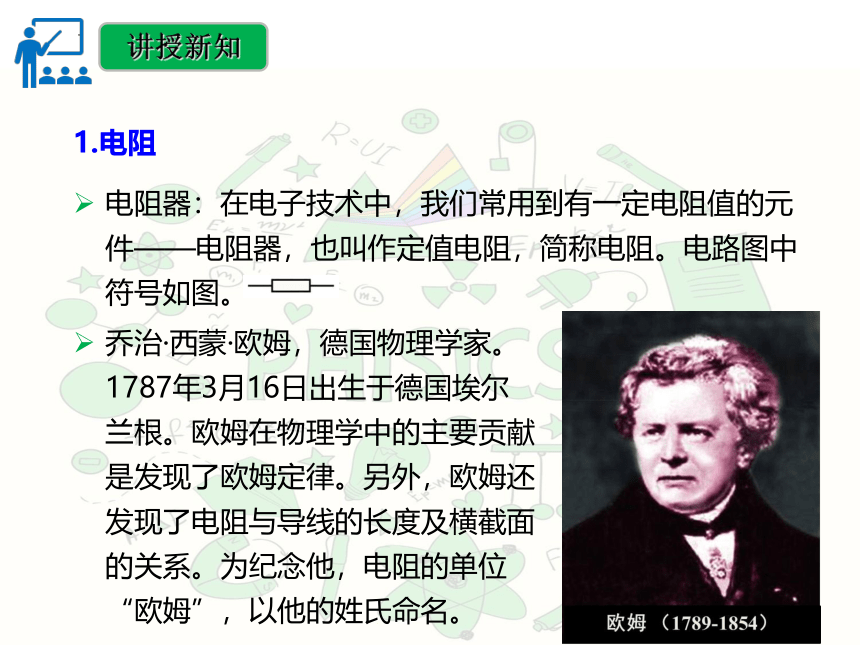

电阻器：在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫作定值电阻，简称电阻。电路图中符号如图。
乔治·西蒙·欧姆，德国物理学家。1787年3月16日出生于德国埃尔兰根。欧姆在物理学中的主要贡献是发现了欧姆定律。另外，欧姆还发现了电阻与导线的长度及横截面的关系。为纪念他，电阻的单位“欧姆”，以他的姓氏命名。
讲授新知
1.电阻
常见电阻值如下。
讲授新知
讲授新知
1.探究影响电阻大小的因素
影响导体电阻大小的因素有什么？高压输电用的电线，使用的金属线又粗又直。为什么不用细导线输电呢？电炉上面的电炉丝，为什么不用粗而直的导线呢？
讲授新知
1.探究影响电阻大小的因素
我们将电荷的运动类比成人走路的情景。
讲授新知
1.探究影响电阻大小的因素
提出问题：电阻的大小和哪些因素有关？
猜想假设：电阻的大小可能与导体的材料、长度、横截面积和温度有关。
设计电路如下，方法为控制变量法。
讲授新知
1.探究影响电阻大小的因素
探究电阻与导体材料的关系。
实验结论：导体的电阻与材料有关。
讲授新知
1.探究影响电阻大小的因素
探究电阻与导体长度的关系。
实验结论：导体的电阻与长度有关。材料、横截面积相同，导体越长，电阻越大。
讲授新知
1.探究影响电阻大小的因素
探究电阻与导体横截面积的关系。
实验结论：导体的电阻与横截面积有关。材料、长度相同，导体的横截面积越大，电阻越小。
讲授新知
1.探究影响电阻大小的因素
探究电阻与导体温度的关系。
实验结论：导体的电阻与温度有关。一般来说，温度越高，电阻越大。
讲授新知
1.探究影响电阻大小的因素
实验总结如下。
讲授新知
1.探究影响电阻大小的因素
实验总结如下。
讲授新知
讲授新知
1.不同材料的导电性
在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。
半导体:导电能力介于金属和非金属之间的导体叫做半导体. 半导体的电阻比导体大，但比绝缘体小得多，常见物质:锗、硅、砷化镓等. 通常用半导体材料可以制作二极管和三极管。它被广泛应用于各种电子设备。
知识总结
学以致用
1.下列关于导体电阻的说法正确的是（　　）
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关
答案：D。
学以致用
2.关于导体的电阻，下列说法中正确的是 ( ) A.导体电阻越大，表示导体对电流的阻碍作用越小
B.导体电阻越大，表示导体对电流的阻碍作用越大
C.导体电阻与电流有关，电流越大导体的电阻越小 D.导体电阻与电流有关，电流越小导体的电阻越大
答案：B。
学以致用
3.用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（　　）
A．该电路中不可以用小灯泡代替电流表判断电流强弱
B．实验只需控制导体的材料相同
C．该电路探究导体的电阻大小与导体长度有关
D．根据图中的实验可以得出：导体电阻的大小与导体的材料有关
答案：C。
