人教版九年级全一册物理上册
14.1 热机

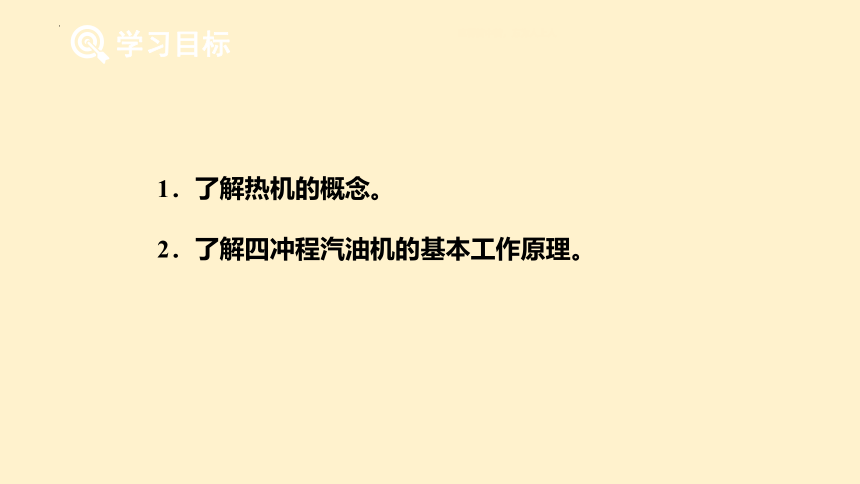

1．了解热机的概念。
2．了解四冲程汽油机的基本工作原理。
吃得苦中苦，方为人上人

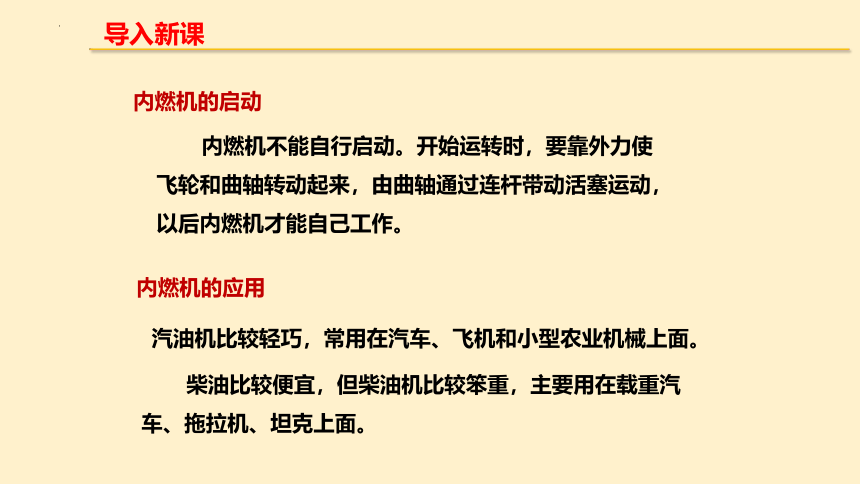

内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
内燃机的启动
内燃机的应用
导入新课
吃得苦中苦，方为人上人
热 机

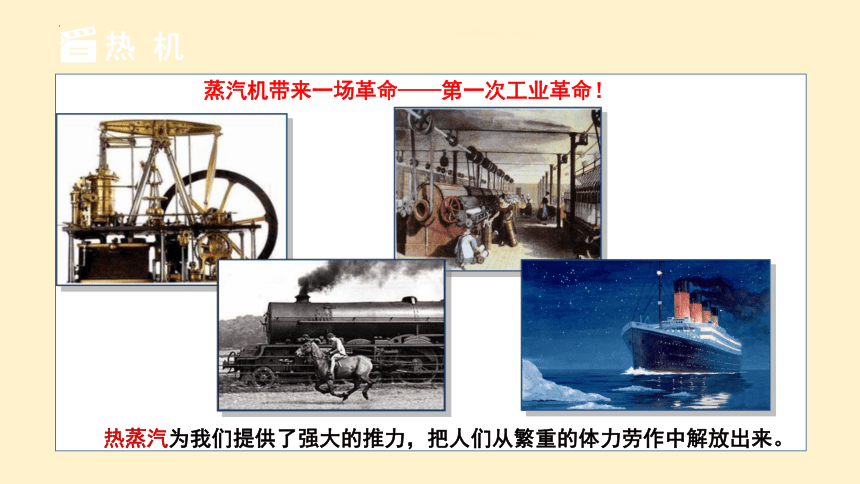

　　热蒸汽为我们提供了强大的推力，把人们从繁重的体力劳作中解放出来。
蒸汽机带来一场革命——第一次工业革命！
吃得苦中苦，方为人上人

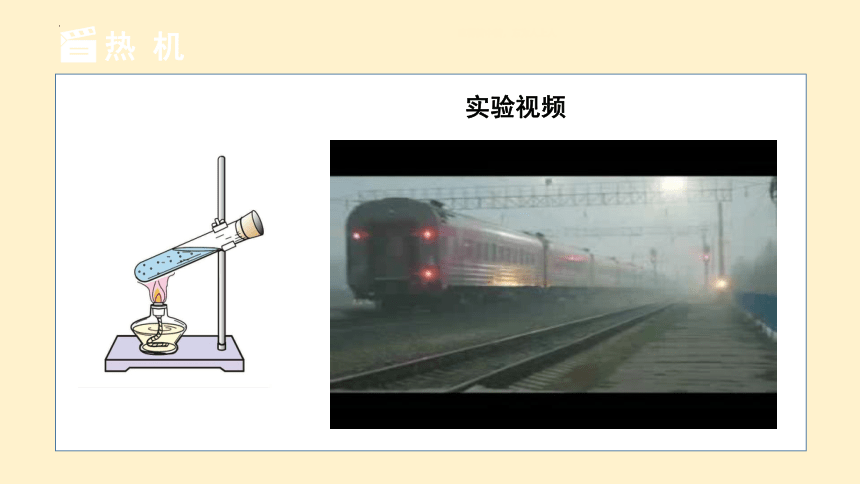

实验视频
热 机
吃得苦中苦，方为人上人

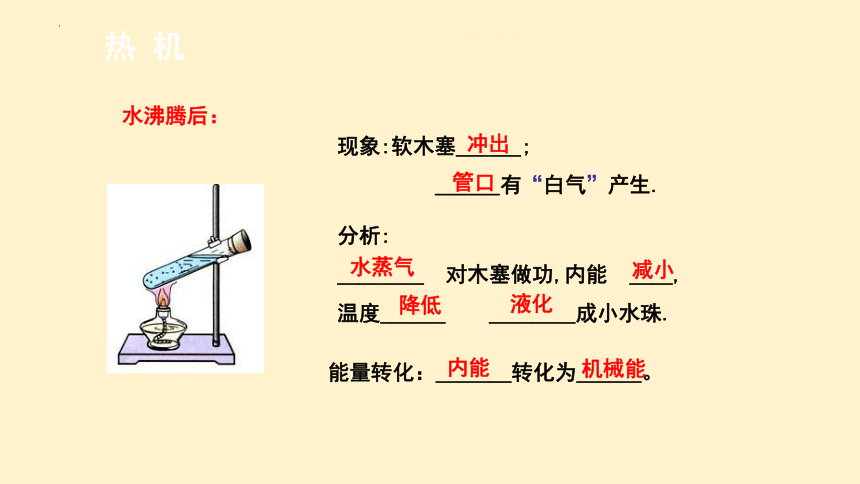

水沸腾后：
现象:软木塞______;
______有“白气”产生.
冲出
管口
分析:
________ 对木塞做功,内能 ____, 温度______ ________成小水珠.
水蒸气
减小
降低
液化
能量转化：_______转化为______。
内能
机械能
热 机
吃得苦中苦，方为人上人

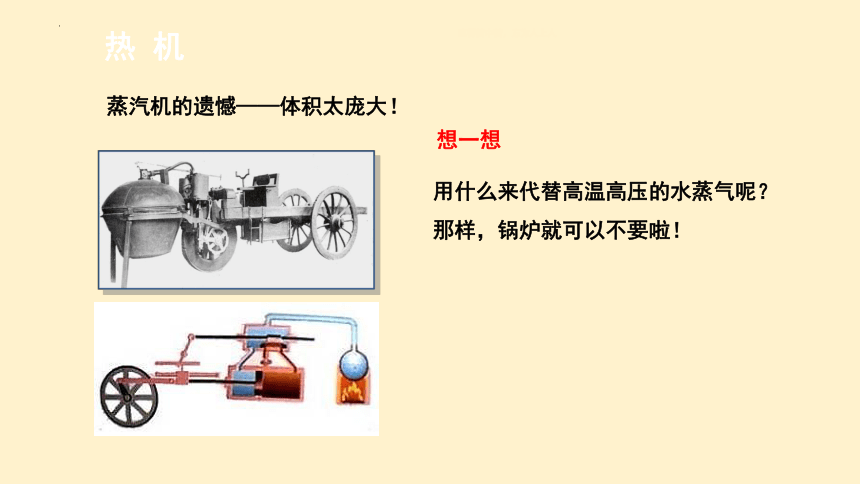

蒸汽机的遗憾——体积太庞大！
用什么来代替高温高压的水蒸气呢？那样，锅炉就可以不要啦！
想一想
热 机
吃得苦中苦，方为人上人
最早的汽车（1886年）
汽车中的巨无霸
（额定核载360吨）
内燃机——电气时代　第二次工业革命
最快的汽车（1 600 km/h）
热 机
吃得苦中苦，方为人上人
一、热机的定义：
把内能转化为机械能的机械
二、热机的种类：
蒸汽机
内燃机
吃得苦中苦，方为人上人
三、内燃机
（一）内燃机的定义：
（二）内燃机的种类：
燃料在气缸内部燃烧的热机
汽油机、柴油机
汽油机
柴油机
吃得苦中苦，方为人上人
吸气
压缩
做功
排气
内燃机的冲程和工作循环
教师点评
汽油机的工作过程：
吃得苦中苦，方为人上人
火花塞
气缸
进气门
活塞
连杆
排气门
曲轴
汽油机的结构：
教师点评
吃得苦中苦，方为人上人
汽油机的工作原理
吸气冲程：
进气门 ____，排气门 ____，
活塞向___运动，________的混合物进入气缸。
曲轴转____周。
打开
关闭
下
汽油和空气
半
吃得苦中苦，方为人上人
汽油机的工作原理
压缩冲程：
进气门和排气门_______，
活塞向 __ 运动，
燃料混合物被____。内能变_____
能量转化：______
都关闭
上
压缩
曲轴转____周。
半
机械能
内能
大
吃得苦中苦，方为人上人
做功冲程：
在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧产生高温高压的气体。
高温高压的气体推动活塞向___运动，带动曲轴转动,对外________。
下
做功
内能
机械能
能量转化：
汽油机的工作原理
吃得苦中苦，方为人上人
课堂小结
1.热机概念
2.常见的热机有：汽油机、柴油机
3.汽油机构造及工作原理
4.柴油机构造及工作原理
5.汽油机与柴油机异同点
吃得苦中苦，方为人上人
课堂练习
1.内燃机的工作过程是由吸气、 、 、排气四个冲程组成的。
2.在内燃机工作的四个冲程中内能转化为机械能的过程存在于（　　）
A．吸气冲程 B．做功冲程 C．压缩冲程 D．排气冲程
压缩
做功
B
吃得苦中苦，方为人上人
3.如图是内燃机工作时某冲程的示意图（两气门关闭），该冲程是（　　）
A．吸气冲程 B．压缩冲程
C．做功冲程 D．排气冲程
4.从能的转化角度看，在四冲程内燃机的每个工作循环中，将内能转化为机械能的冲程是 冲程。 某单缸四冲程内燃机飞轮转速为1200r/min，该内燃机每秒钟对外做功的次数为 次。
C
做功
10
课堂练习
