(共23张PPT)
人教版九年级全一册物理上册
14.1 热机

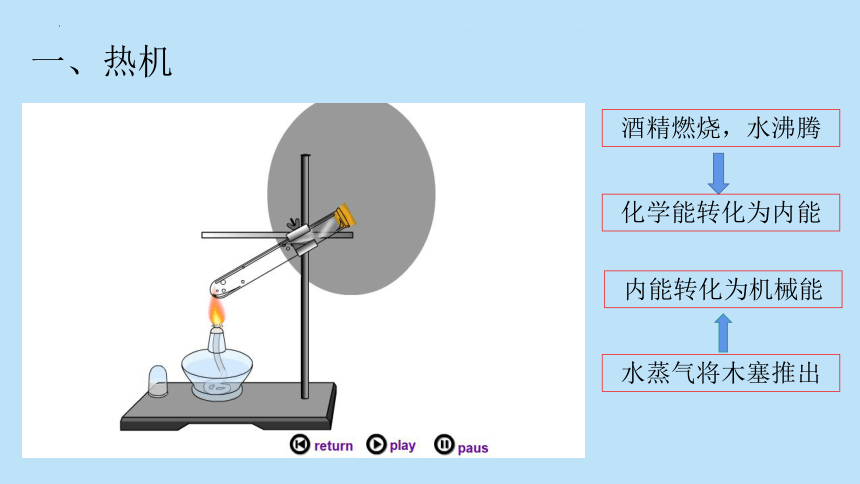

一、热机
酒精燃烧,水沸腾
化学能转化为内能
水蒸气将木塞推出
内能转化为机械能
博学之,审问之,慎思之,明辨之,笃行之

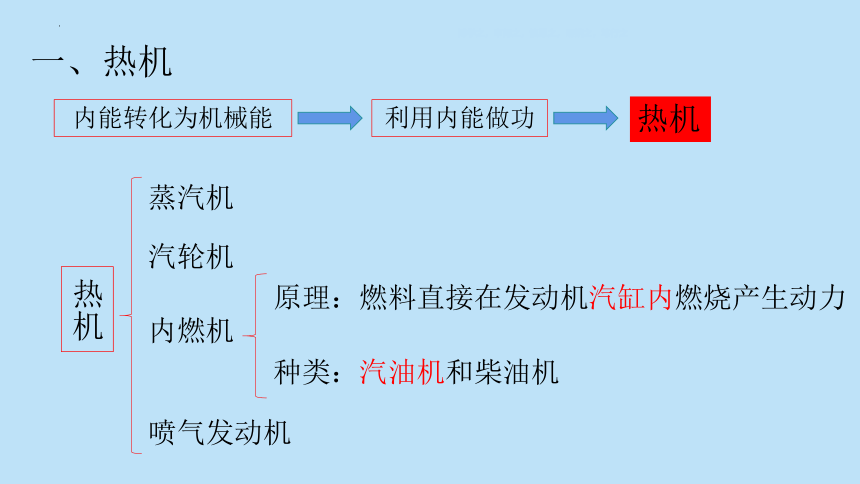

一、热机
内能转化为机械能
利用内能做功
热机
热机
蒸汽机
汽轮机
内燃机
喷气发动机
原理:燃料直接在发动机汽缸内燃烧产生动力
种类:汽油机和柴油机
博学之,审问之,慎思之,明辨之,笃行之

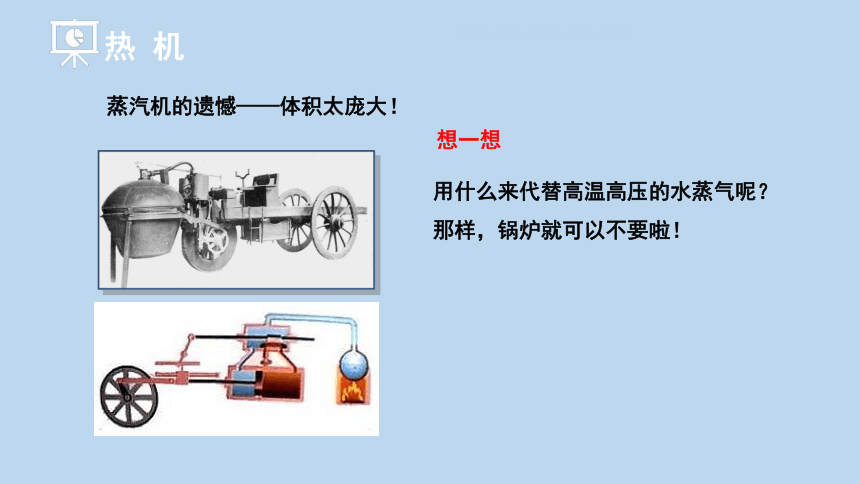

蒸汽机的遗憾——体积太庞大!
用什么来代替高温高压的水蒸气呢?那样,锅炉就可以不要啦!
想一想
热 机
博学之,审问之,慎思之,明辨之,笃行之

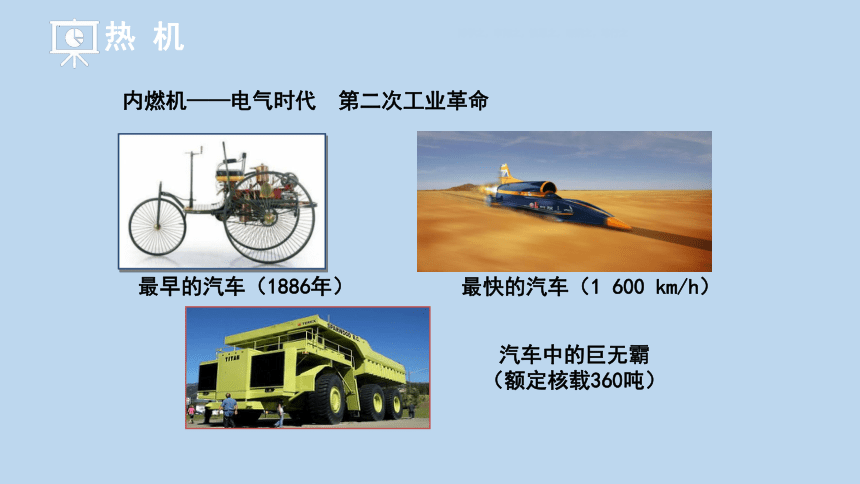

最早的汽车(1886年)
汽车中的巨无霸
(额定核载360吨)
内燃机——电气时代 第二次工业革命
最快的汽车(1 600 km/h)
热 机
博学之,审问之,慎思之,明辨之,笃行之

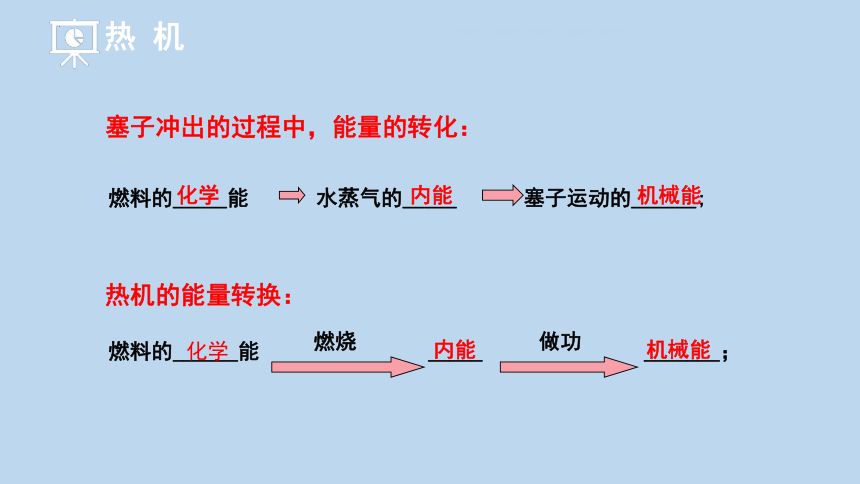

塞子冲出的过程中,能量的转化:
燃料的_____能
水蒸气的_____
塞子运动的______;
热机的能量转换:
燃料的______能
_____
_______;
做功
燃烧
化学
内能
机械能
化学
内能
机械能
热 机
博学之,审问之,慎思之,明辨之,笃行之

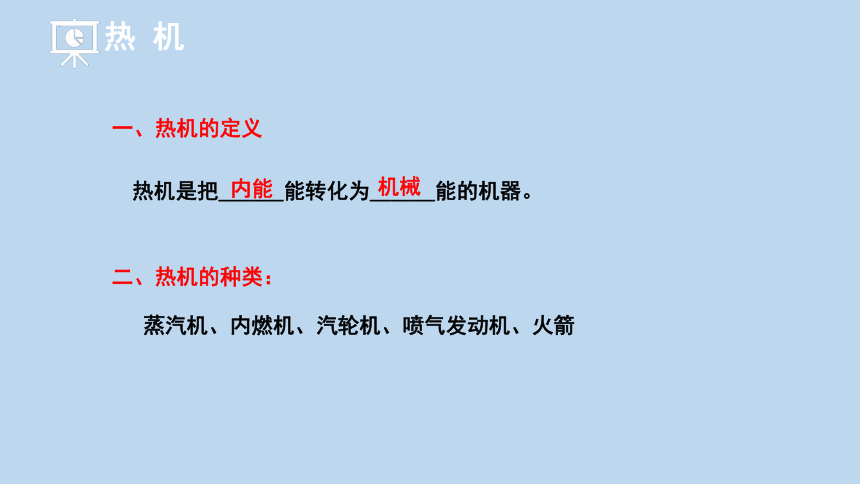

二、热机的种类:
蒸汽机、内燃机、汽轮机、喷气发动机、火箭
热机是把______能转化为______能的机器。
一、热机的定义
内能
机械
热 机
博学之,审问之,慎思之,明辨之,笃行之
内燃机
1、工作原理:
2、分类:
燃料在_____内燃烧,产生高温高压的气体对活塞_____。
______和__________两种 。
汽缸
做功
汽油机
柴油机
热 机
博学之,审问之,慎思之,明辨之,笃行之

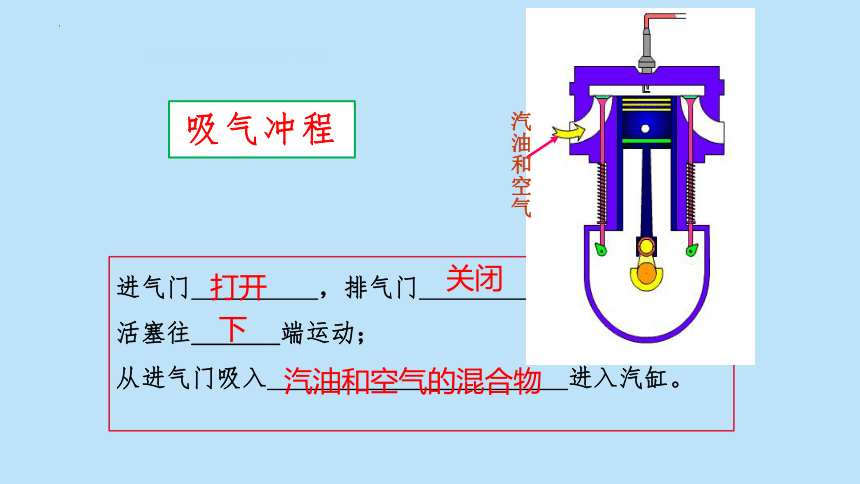

进气门 ,排气门 。
活塞往_______端运动;
从进气门吸入 进入汽缸。
吸气冲程
汽油和空气
打开
关闭
汽油和空气的混合物

博学之,审问之,慎思之,明辨之,笃行之
进气门和排气门都 ,
活塞向______运动,
燃料混合物被压缩,温度_______
_________能转化为_____能
压缩冲程
关闭
上升

机械

博学之,审问之,慎思之,明辨之,笃行之
进气门和排气门都_________
推动活塞向______运动,
并通过连杆带动曲轴转动,对外做功。
_________能转化为_____能
做功冲程
关闭

机械

在压缩冲程末尾,点燃火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,
博学之,审问之,慎思之,明辨之,笃行之
进气门_____,排气门_____,
活塞向______运动,把废气排出气缸。
排气冲程
关闭

打开
燃烧后的废气
博学之,审问之,慎思之,明辨之,笃行之
说出四个过程分别是哪个冲程及能量如何转化
博学之,审问之,慎思之,明辨之,笃行之
  1.在四个冲程中,哪些冲程发生了能量的转化?
  2.哪个冲程使汽车获得动力?
  3.哪个冲程排出了汽车的尾气?
想想议议
博学之,审问之,慎思之,明辨之,笃行之
如何启动内燃机呢?
内燃机不能自行启动,开始运转时,要靠外力使飞轮和曲轴转动起来,由曲轴通过连杆带动活塞运动,以后内燃机才能自己工作。
博学之,审问之,慎思之,明辨之,笃行之
压缩冲程:
进气门和排气门都关闭,活塞向上运动,活塞把空气压缩得很小,空气的压强更大,温度更高。在压缩冲程末,缸内空气温度已超过柴油的着火点。
机械能转化为内能。
博学之,审问之,慎思之,明辨之,笃行之
做功冲程:
在压缩冲程末,从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。
内能转化为机械能。压燃式
博学之,审问之,慎思之,明辨之,笃行之
排气冲程:
燃烧后的废气
进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。
博学之,审问之,慎思之,明辨之,笃行之
博学之,审问之,慎思之,明辨之,笃行之
四冲程的判断方法:
先看气门关闭状态:
再看活塞的运动方向: 向上压缩,向下做功
吸气门打开 => 吸气冲程
排气门打开 => 排气冲程
1.如图所示是内燃机工作循环中的一个冲程,它是(  )
A.压缩冲程,将化学能转化成内能
B.压缩冲程,将机械能转化成内能
C.做功冲程,将内能转化成机械能
D.做功冲程,将机械能转化成内能
C
博学之,审问之,慎思之,明辨之,笃行之
巩固知识
总结
博学之,审问之,慎思之,明辨之,笃行之
总结
火花塞
喷油嘴
汽油和空气的混合

空气
1.如图所示是某轿车发动机的四冲程汽油机的一个工作循环示意图.表示做功冲程的是( )
A
D
B
C
A
博学之,审问之,慎思之,明辨之,笃行之
课堂练习
