15.5 译码器和显示器
【教学目标】
了解译码、显示的概念。
【教学重点】
数码显示译码器。
【教学难点】
数码显示译码器。
【教学过程】
【一、复习】
发光二极管的工作原理。
【二、引入新课】
数码显示译码器是将二进制数译成09数码形式直观地显示出来。译码电路种类繁多，本节只是初步介绍。
【三、讲授新课】
15.5.1 二进制译码器

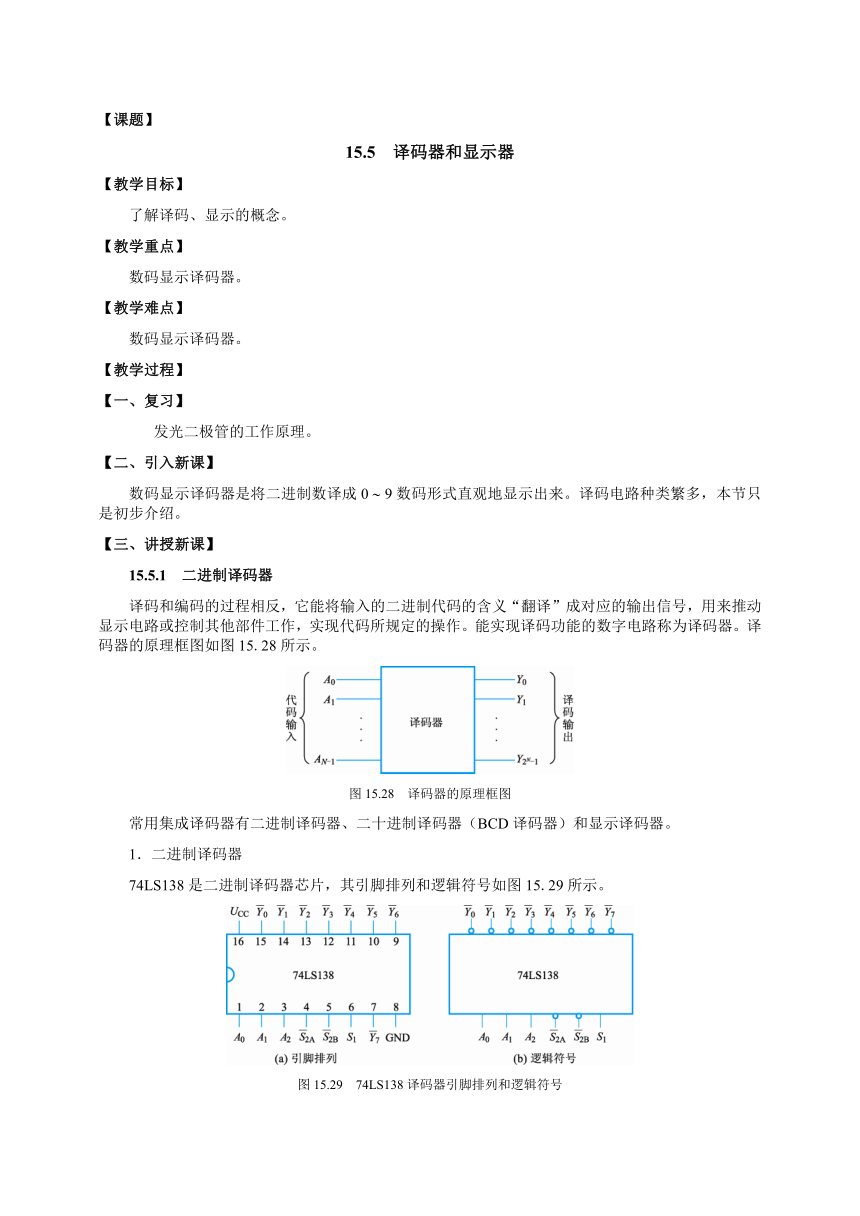

译码和编码的过程相反，它能将输入的二进制代码的含义“翻译”成对应的输出信号，用来推动显示电路或控制其他部件工作，实现代码所规定的操作。能实现译码功能的数字电路称为译码器。译码器的原理框图如图15.28所示。
图15.28 译码器的原理框图
常用集成译码器有二进制译码器、二十进制译码器（BCD译码器）和显示译码器。
1．二进制译码器
74LS138是二进制译码器芯片，其引脚排列和逻辑符号如图15.29所示。
图15.29 74LS138译码器引脚排列和逻辑符号

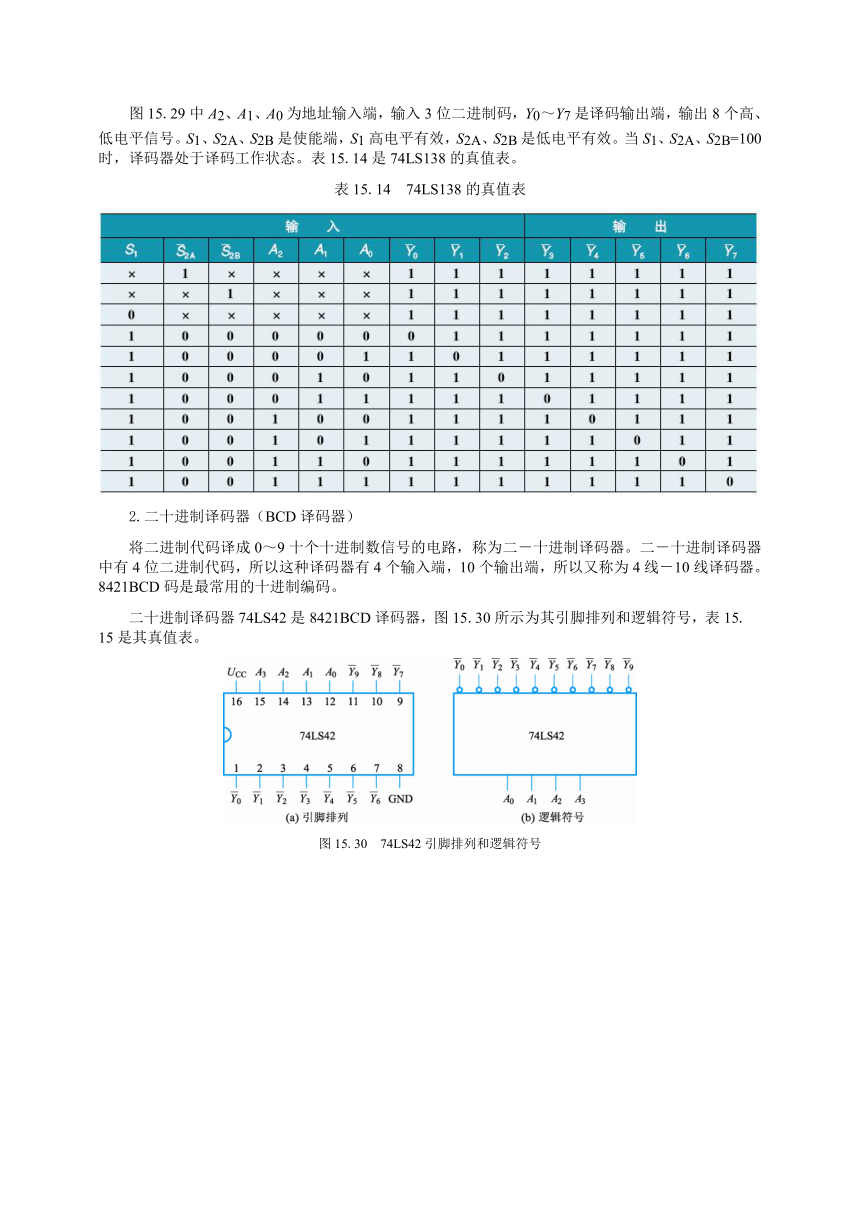

图15.29中A2、A1、A0为地址输入端，输入3位二进制码，Y0～Y7是译码输出端，输出8个高、低电平信号。S1、S2A、S2B是使能端，S1高电平有效，S2A、S2B是低电平有效。当S1、S2A、S2B=100时，译码器处于译码工作状态。表15.14是74LS138的真值表。
表15.14 74LS138的真值表
2.二十进制译码器（BCD译码器）
将二进制代码译成0～9十个十进制数信号的电路，称为二－十进制译码器。二－十进制译码器中有4位二进制代码，所以这种译码器有4个输入端，10个输出端，所以又称为4线－10线译码器。8421BCD码是最常用的十进制编码。
二十进制译码器74LS42是8421BCD译码器，图15.30所示为其引脚排列和逻辑符号，表15.?15是其真值表。
图15.30 74LS42引脚排列和逻辑符号
3?显示译码器
在数字计算系统及数字式测量仪表中，需要把二进制代码译成十进制数码或其他符号，再显示出来。能完成这种逻辑功能的逻辑电路称为显示译码器。
15.5.2 数码显示器件
1．半导体数码管
半导体数码管的外形和显示的数字图形如图15.31所示。
（a）外形
（b）显示的数字图形
图15.31　半导体数码管的外形和显示的数字图形
（1）共阳数码管：七个LED的阳极连接在一起作为一个引出端。
（2）共阴数码管：七个LED的阴极连接在一起作为一个引出端。
两种数码管分别如图15.32（a）（b）所示。
（a）共阳极接法 （b）共阴极接法
图15.32　七段发光二极管接法
2．液晶显示器
液晶显示器的结构如图15.33（a）所示。
（a）结构 （b）正面电极 （c）反面电极
图15.33　液晶显示器
15.5.3 数码显示译码器
数码显示译码器的原理图如图15.34所示。输入的是8421BCD码，输出的是相应a、b、c、d、e、f、g端的高、低电平。若数码显示译码器驱动的是共阴数码管，如图15.35所示，则数码显示译码器的真值表如表11.16所示。
图15.34 数码显示译码器的原理图
图15.35 译码、显示原理电路
表 15.16数码显示译码器的真值表
【四、小结】
1．译码器。将二进制数码所表示的信息翻译出来的过程称为译码，能实现译码的功能的电路称为译码器。
2．数字显示器件。半导体数码管（LED）和液晶显示器（LCD）数码显示器件。
3．数码显示译码器。能直接将二进制数码翻译、显示出相对的十进制数码的一个组合电路。
【五、习题】
一、是非题：3、5。
