家庭电路
由进户线、电能表、总开关、保险装置、用电器、导线等组成。

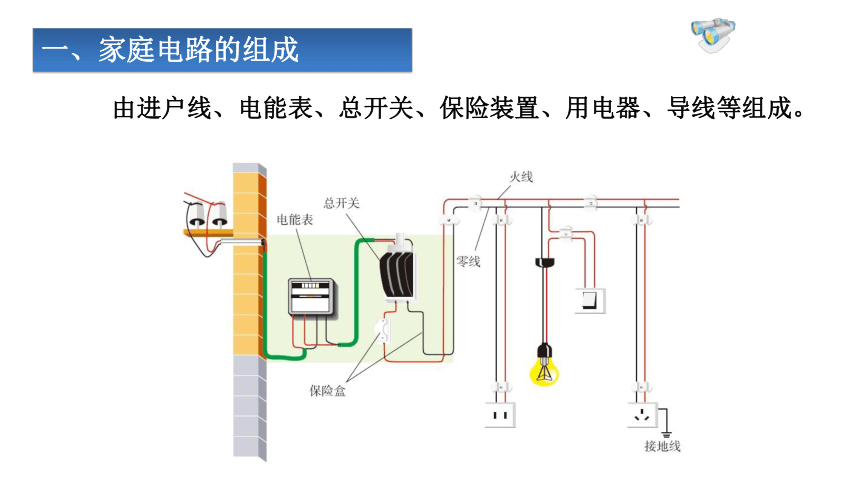

一、家庭电路的组成

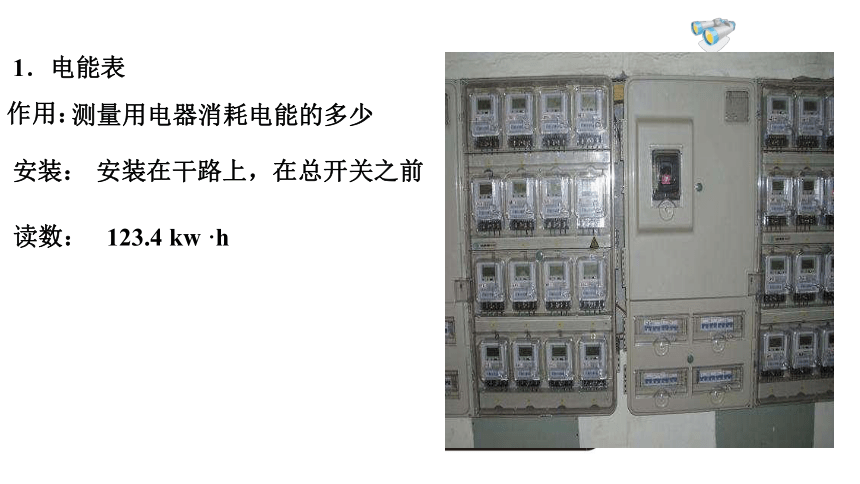

1．电能表
　　 作用：
安装：
测量用电器消耗电能的多少
安装在干路上，在总开关之前
123.4 kw ·h
　　读数：

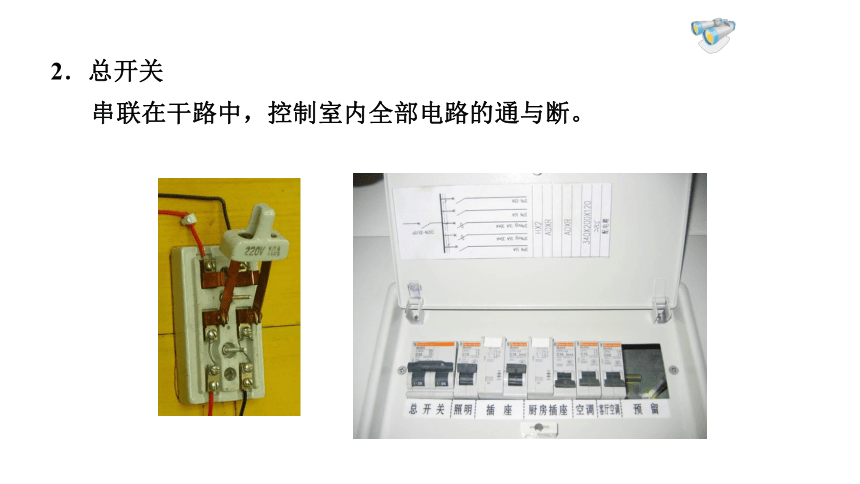

2．总开关
串联在干路中，控制室内全部电路的通与断。

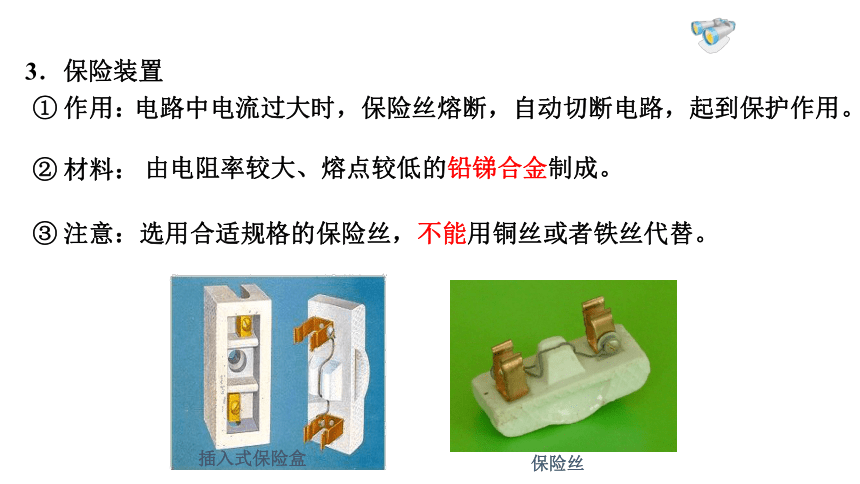

3．保险装置
　　① 作用：
　　② 材料：
　　③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝
空气开关
3．保险装置
一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
二、火线和零线
1．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
二、火线和零线
（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。 若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法
2．用电器与零线、火线的连接
　　（1）各用电器（插座）并联在电路中。
　　（2）控制用电器的开关要连接在火线和用电器之间。
电灯：控制电灯的开关安在火线上
螺口灯泡的螺旋接在零线上
1．三线插头
三孔插座
三脚插头
三、三线插头和漏电保护器
两孔插座
三孔插座
火线
零线
接地
接线方式
左零右火上接地
2．漏电保护器
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
课堂小结
小结
为了安全，不接触低压带电体 不靠近高压带电体
不损坏绝缘层 不弄湿用电体
电路中电流过大原因：1电路发生短路 2总功率过大
家庭电路的安装原则：电能表接在干路上
保险丝接在火线上
控制开关装在火线上
螺丝口灯座的螺旋套接零线
