(共37张PPT)
第十一章 电路及其应用
11.3.2 金属丝电阻率的测量

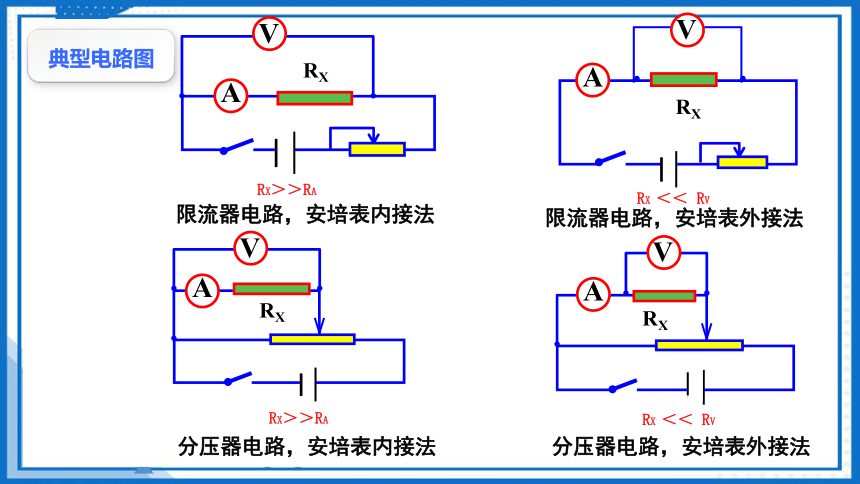

典型电路图
限流器电路,安培表内接法
RX
A
V
·
·
限流器电路,安培表外接法
RX
A
V
分压器电路,安培表内接法
分压器电路,安培表外接法
RX
A
V
RX
V
A
RX << RV
RX << RV
RX>>RA
RX>>RA
目录
contents
测定金属丝的电阻率
01
02
测电阻的五种方法
03
典例分析
不同导体的导电性能不同,电阻率是反映导体材料导电性能的重要物理量。通过上一节的学习,我们找到了测量导体长度和直径的工具和方法,那么,要测导体的电阻率我们又该如何操作呢?。
新课导入
测定金属丝的电阻率
01

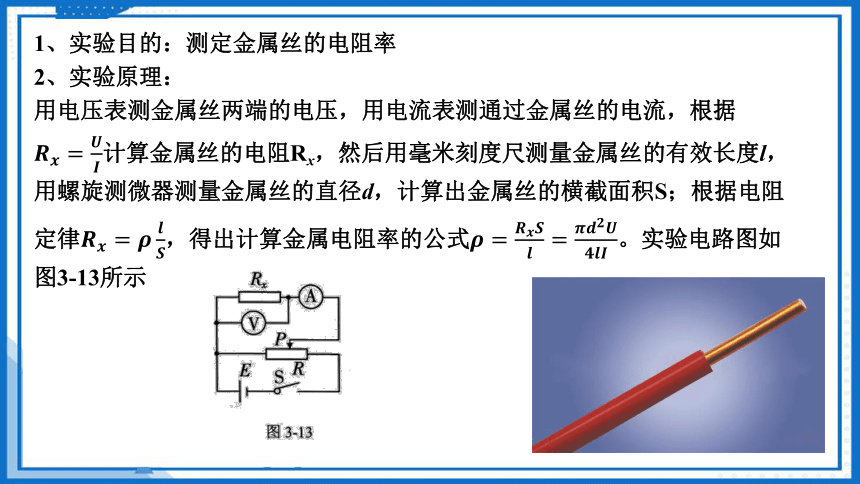

1、实验目的:测定金属丝的电阻率
2、实验原理:
用电压表测金属丝两端的电压,用电流表测通过金属丝的电流,根据计算金属丝的电阻Rx,然后用毫米刻度尺测量金属丝的有效长度l,用螺旋测微器测量金属丝的直径d,计算出金属丝的横截面积S;根据电阻定律,得出计算金属电阻率的公式。实验电路图如图3-13所示

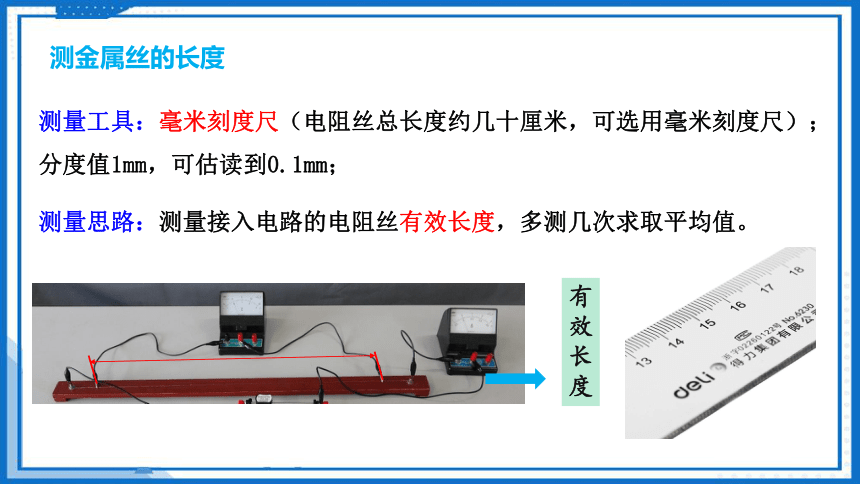

测量工具:毫米刻度尺(电阻丝总长度约几十厘米,可选用毫米刻度尺);分度值1mm,可估读到0.1mm;
测量思路:测量接入电路的电阻丝有效长度,多测几次求取平均值。
有效长度
测金属丝的长度

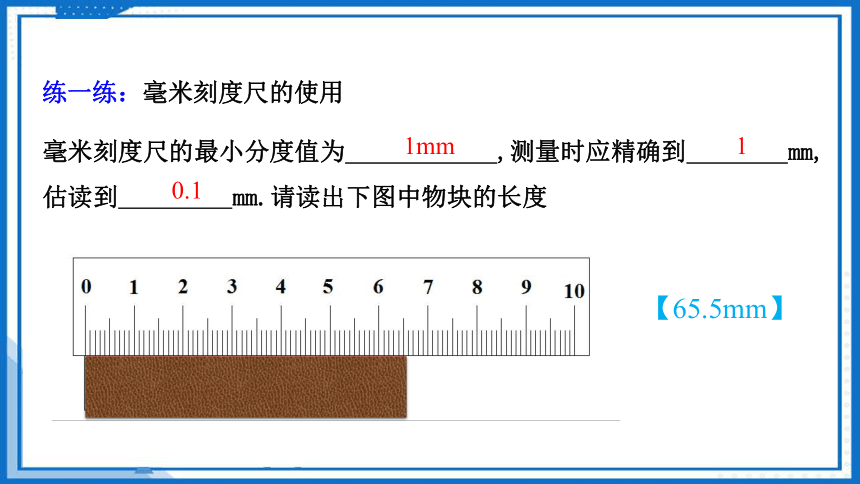

练一练:毫米刻度尺的使用
毫米刻度尺的最小分度值为 ,测量时应精确到 mm,估读到 mm.请读出下图中物块的长度
1mm
1
0.1
【65.5mm】

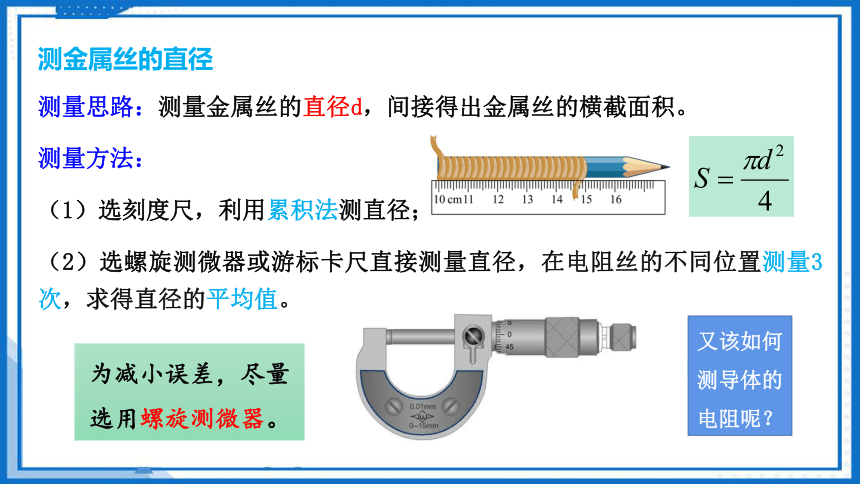

测量思路:测量金属丝的直径d,间接得出金属丝的横截面积。
测量方法:
(1)选刻度尺,利用累积法测直径;
(2)选螺旋测微器或游标卡尺直接测量直径,在电阻丝的不同位置测量3次,求得直径的平均值。
为减小误差,尽量选用螺旋测微器。
测金属丝的直径
又该如何测导体的电阻呢?

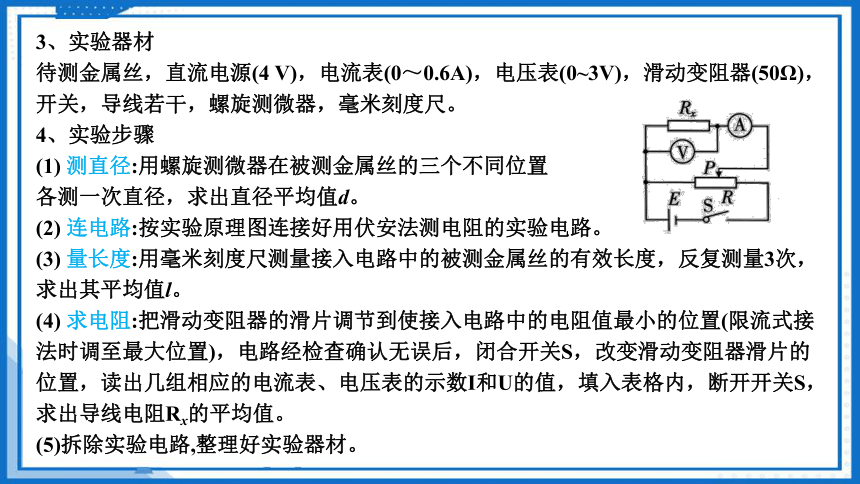

3、实验器材
待测金属丝,直流电源(4 V),电流表(0~0.6A),电压表(0~3V),滑动变阻器(50Ω),开关,导线若干,螺旋测微器,毫米刻度尺。
4、实验步骤
(1) 测直径:用螺旋测微器在被测金属丝的三个不同位置
各测一次直径,求出直径平均值d。
(2) 连电路:按实验原理图连接好用伏安法测电阻的实验电路。
(3) 量长度:用毫米刻度尺测量接入电路中的被测金属丝的有效长度,反复测量3次,求出其平均值l。
(4) 求电阻:把滑动变阻器的滑片调节到使接入电路中的电阻值最小的位置(限流式接法时调至最大位置),电路经检查确认无误后,闭合开关S,改变滑动变阻器滑片的位置,读出几组相应的电流表、电压表的示数I和U的值,填入表格内,断开开关S,求出导线电阻Rx的平均值。
(5)拆除实验电路,整理好实验器材。

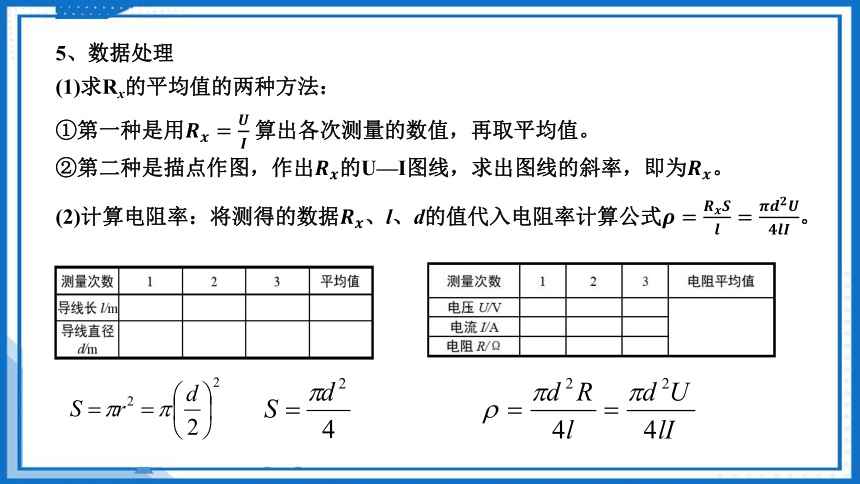

5、数据处理
(1)求Rx的平均值的两种方法:
①第一种是用 算出各次测量的数值,再取平均值。
②第二种是描点作图,作出的U—I图线,求出图线的斜率,即为。
(2)计算电阻率:将测得的数据、l、d的值代入电阻率计算公式。

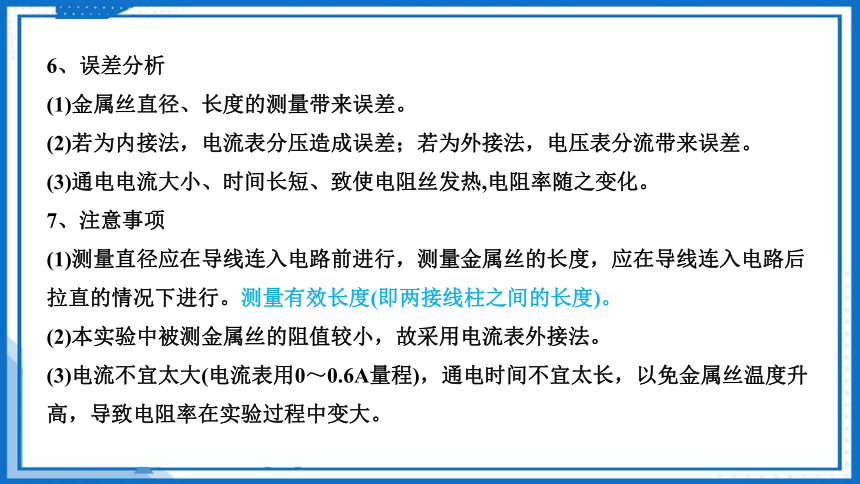

6、误差分析
(1)金属丝直径、长度的测量带来误差。
(2)若为内接法,电流表分压造成误差;若为外接法,电压表分流带来误差。
(3)通电电流大小、时间长短、致使电阻丝发热,电阻率随之变化。
7、注意事项
(1)测量直径应在导线连入电路前进行,测量金属丝的长度,应在导线连入电路后拉直的情况下进行。测量有效长度(即两接线柱之间的长度)。
(2)本实验中被测金属丝的阻值较小,故采用电流表外接法。
(3)电流不宜太大(电流表用0~0.6A量程),通电时间不宜太长,以免金属丝温度升高,导致电阻率在实验过程中变大。
【例1】在“测定金属的电阻率”的实验中,
(1)某同学用螺旋测微器测金属丝直径时,测得结果如图3-14甲所示,则该金属丝的直径为________mm。
(2)用量程为3V的电压表和量程为0.6A的电流表测金属丝的电压和电流时的读数如图3-14乙所示,则电压表的读数为_______V,电流表的读数为_________A。
(3)用米尺测量金属丝的长度L=0.810 m。利用以上测量数据,可得这种材料的电阻率为_________Ω·m(保留两位有效数字)。
2.935
2.60
0.52
4.2×105
【例2】在测定金属丝的电阻率的实验中,可供选用的器材如下:待测金属丝:Rx(阻值约4Ω,额定电流约0.5A);
电压表:V(量程0~3 V,内阻约3kΩ);
电流表:A1(量程0~0.6A,内阻约0.2Ω);
A2(量程0~3A,内阻约0.05 Ω);
电源:E1(电源电压为3 V);E2(电源电压为12 V);
滑动变阻器:R(最大阻值约20Ω);
螺旋测微器:毫米刻度尺;开关S;导线。
(1)用螺旋测微器测量金属丝的直径,示数如图3-15所示,读数为______mm。
(2)若设计如图3-16所示电路,为使测量尽量精确,电流表应选______,电源应选_______(均填器材代号)。
1.775
A1
E1
【例3】某同学测量一个圆柱体的电阻率,需要测量圆柱体的尺寸和电阻。
(1)分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径,某次测量的示数如图3-17甲和乙所示,长度为_______cm,直径为_______mm。
(2)按图3-17丙连接电路后,实验操作如下:
①将滑动变阻器R1的滑片置于阻值最______
(选填“大”或“小”)处;将S2拨向接点1,
闭合S1,调节R1,使电流表示数为I0。
②将电阻箱R2的阻值调至最_____(选填“大”或“小”),S2拨向接点2;保持R1不变,调节R2,使电流表示数仍为I0,此时R阻值为1280Ω。
(3)由此可知,圆柱体的电阻为______。
5.01
5.316


1280
测电阻的五种方法
02
定值电阻的测量方法
1.“伏安法”测电阻
3.“替代法”测电阻
2.“差值法”测电阻
5.“电桥法”测电阻
4.“半偏法”测电阻
原理:
用电压表测电压
用电流表测电流
使用外接法还是内接法?,如何判断
当时,用内接法;当时,用外接法。
为减小误差,多测几组数据,求平均值
滑动变阻器要采用限流式还是分压式
①若要求负载的电压(或电流)从“零”开始变化;或要求“尽量大”的调节范围,测多组数据
②若变阻器的最大值比待测电阻小许多。
③若用限流法无法控制电路,如超过了电表的量程等。
以上要求均要采用分压式
零起必分
划小必分
烧表必分
1.“伏安法”测电阻
2.“差值法”测电阻
(1)“安安法”
电流表的创新使用——测电压
条件:已知电流表A2的内阻RA2,将A2看成一个电压表使用。
利用“安安法”测电阻,没有系统误差。
(2)“伏伏法”
条件:已知电压表V2的内阻,将V2看成一个电流表使用
电压表的创新使用——测电流
利用“伏伏法”测电阻,没有系统误差。
2.“差值法”测电阻
利用伏安法测电阻,无论电流表内接还是电流表外接都会对测量造成误差,而利用替代法测电阻可避免这些误差.实验时先连入某待测电阻,记下电路中电表的读数,然后把待测电阻换成电阻箱,调整电阻箱,使电路中电表的读数与原来一样,这样的电阻箱便是待测电阻的阻值。
(1)原理
(2)电路
用电阻箱和电流表测量
用电阻箱和电压表测量
3.“替代法”测电阻
(1)原理
半偏法测电流表内阻的原理是欧姆定律和并联电路的电流分配关系,因电流表可以读出自身的电流,故在其电流减半时,必有另一支路分掉另一半的电流,在总电流近似不变的条件下,该支路的电阻(电阻箱读出)等于电流表的电阻。
(2)电路
(3)步骤:
①先闭合S1 ,断开S2,调节R1使电流表指针满偏.
②再闭合S2,保持电阻R1不变,调节R2使电流表指针半偏,记下R2的值,即电流表内阻。
误差分析:
R测<R真
4.“半偏法”测电阻
①把电阻箱R0的阻值调到0,把滑动变阻器的触头P滑到a端
③保持滑动变阻器触头位置不变,调节R0使电
压表指针半偏,记下R0的值,即电压表内阻.
②闭合开关S,调节R使电压表指针满偏
R测>R真
误差分析:
(4)半偏法测电压表的内阻
4.“半偏法”测电阻
实验中调节电阻箱R3,当电流表中无电流通过时,A、B两点的电势相等,R1和R3两端的电压相等,设为U1。同时R2和Rx两端的电压也相等,设为U2,根据欧姆定律有:
由以上两式解得:
5.“电桥法”测电阻
典例分析
03
【例题】在测量金属丝电阻率的实验中,可供选用的器材如下:
待测电阻丝:Rx(阻值约4 Ω,额定电流约0.5 A)
电压表:V(量程3 V,内阻约3 kΩ)
电流表:A1(量程0.6 A,内阻约0.2 Ω)
A2(量程3 A,内阻约0.05 Ω)
电源:E1(电动势3 V,内阻不计);
E2(电动势12 V,内阻不计);
滑动变阻器:R(最大阻值约20 Ω);
螺旋测微器;毫米刻度尺;开关S;导线。
(1)用螺旋测微器测量金属丝的直径,示数如图所示,读数为_________mm。
螺旋测微器的固定刻度上显示为1.5 mm,小数部分由可动刻度读得为0.273 mm,二者相加就是测量值,1.5mm+0.273mm=1.773 mm。
1.773
【例题】在测量金属丝电阻率的实验中,可供选用的器材如下:
待测电阻丝:Rx(阻值约4 Ω,额定电流约0.5 A)
电压表:V(量程3 V,内阻约3 kΩ)
电流表:A1(量程0.6 A,内阻约0.2 Ω)
A2(量程3 A,内阻约0.05 Ω)
电源:E1(电动势3 V,内阻不计);
E2(电动势12 V,内阻不计);
滑动变阻器:R(最大阻值约20 Ω);
螺旋测微器;毫米刻度尺;开关S;导线。
(2)若滑动变阻器采用限流接法,为使测量尽量精确,电流表应选_______、电源应选________(均填器材代号),在虚线框内完成电路原理图。
由于待测电阻丝的电阻较小,故电流表应选外接法。
待测电阻丝的额定电流约为0.5 A,为了减小实验误差,应选量程为0.6 A的电流表A1
待测电阻丝的电阻约为4 Ω,额定电流约为0.5 A,故由欧姆定律得额定电压约为2 V,所以电源应选E1。
【例题】某同学想要了解导线在质量相同时电阻与截面积的关系,选取了材料相同、质量相等的5卷导线,进行了如下实验:
(1)用螺旋测微器测量
某一导线的直径如图所示。
读得直径d=_______mm。
读数为
(1+20.0×0.01) mm=1.200 mm。
(2)该同学经实验测量及相关计算得到如下数据:
电阻R/Ω 121.0 50.0 23.9 10.0 3.1
导线直径d/mm 0.801 0.999 1.201 1.494 1.998
导线截面积 S/mm2 0.504 0.784 1.133 1.753 3.135
请你根据以上数据判断,该种导线的电阻R与截面积S是否满足反比关系?
若满足反比关系,请说明理由;若不满足,请写出R与S应满足的关系。
由数据可得:R与S不成反比,R与S2成反比
(或RS2=恒量)
1.用螺旋测微器测量某金属丝直径的结果如图所示. 该金属丝的直径是________mm.
答案 1.706(1.705~1.707均可)
固定刻度读数为1.5 mm
可动刻度读数为20.6×0.01 mm
1.5 mm+20.6×0.01 mm=1.706 mm
2.某兴趣小组在做“测定金属丝的电阻率”的实验中, 通过粗测电阻丝的电阻约为5 Ω, 为了使测量结果尽量准确, 从实验室找到以下供选择的器材:
A. 电池组(3 V, 内阻约1 Ω)
B. 电流表A1(0~3 A, 内阻0.0125 Ω)
C. 电流表A2(0~0.6 A, 内阻约0.125 Ω)
D. 电压表V1(0~3 V, 内阻4 kΩ)
E. 电压表V2(0~15 V, 内阻15 kΩ)
F. 滑动变阻器R1(0~20 Ω, 允许最大电流1 A)
G. 滑动变阻器R2(0~2000 Ω, 允许最大电流0.3 A)
H. 开关、导线若干
(1)实验时应从上述器材中选用________(填写仪器前字母代号).
由于电源电动势为3 V, 则电压表选D
滑动变阻器要便于调节,故选F
ACDFH

2. 电阻丝的电阻约为5 Ω,
A. 电池组(3 V, 内阻约1 Ω)
C. 电流表A2(0~0.6 A, 内阻约0.125 Ω)
D. 电压表V1(0~3 V, 内阻4 kΩ)
F. 滑动变阻器R1(0~20 Ω, 允许最大电流1 A)
H. 开关、导线若干
(2)测电阻时, 电流表、电压表、待测电阻Rx在组成测量电路时, 应采用安培表________接法, 将设计的电路图画在下侧方框内.

2. 电阻丝的电阻约为5 Ω,
A. 电池组(3 V, 内阻约1 Ω)
C. 电流表A2(0~0.6 A, 内阻约0.125 Ω)
D. 电压表V1(0~3 V, 内阻4 kΩ)
F. 滑动变阻器R1(0~20 Ω, 允许最大电流1 A)
H. 开关、导线若干
(3)若用螺旋测微器测得金属丝的直径d的读数如图, 则读数为________mm.
螺旋测微器固定刻度值为0.5 mm, 可动刻度为40.0×0.01 mm, 则读数为: 0.900 mm.
0.900
2. 电阻丝的电阻约为5 Ω,
A. 电池组(3 V, 内阻约1 Ω)
C. 电流表A2(0~0.6 A, 内阻约0.125 Ω)
D. 电压表V1(0~3 V, 内阻4 kΩ)
F. 滑动变阻器R1(0~20 Ω, 允许最大电流1 A)
H. 开关、导线若干
(4)若用L表示金属丝的长度, d表示直径, 测得电阻为R, 请写出计算金属丝电阻率的表达式ρ=________.
(2)该同学经实验测量及相关计算得到如下数据:
电阻R/Ω 121.0 50.0 23.9 10.0 3.1
导线直径d/mm 0.801 0.999 1.201 1.494 1.998
导线截面积 S/mm2 0.504 0.784 1.133 1.753 3.135
(3)若导线的电阻率ρ=5.1×10-7 Ω·m,则表中阻值为3.1 Ω的导线长度l=_______m(结果保留两位有效数字)。
根据电阻定律公式
所以
感谢您的耐心聆听
I'd like to finish by saying how grateful I am for your attention.
