(共26张PPT)
2.测量电能的仪器－电能表
到目前已消耗电能823.6度电。
220V—表示这个电能表的额定电压
是220V。
10（20）A—表示此电能表允许通过
的最大电流是10A（短时间不能超
过20A）
50Hz —表示电能表是在50Hz的交
流电路中使用
1500r/ kW·h —表示每消耗1kW·h的电能 ，电能
表的转盘转1500转
kW·h
220V 10（20）A 50Hz 1500r/ kW·h
0
8
2
3
6
1.电能的单位？换算关系如何？
　复习与反思
电能表铝盘转动的快慢不同，表示用电器消耗电能的快慢不一样。
电能表转动越快，用电器消耗电能越快（不能说越多）；反之，用电器消耗电能越慢。
结论：

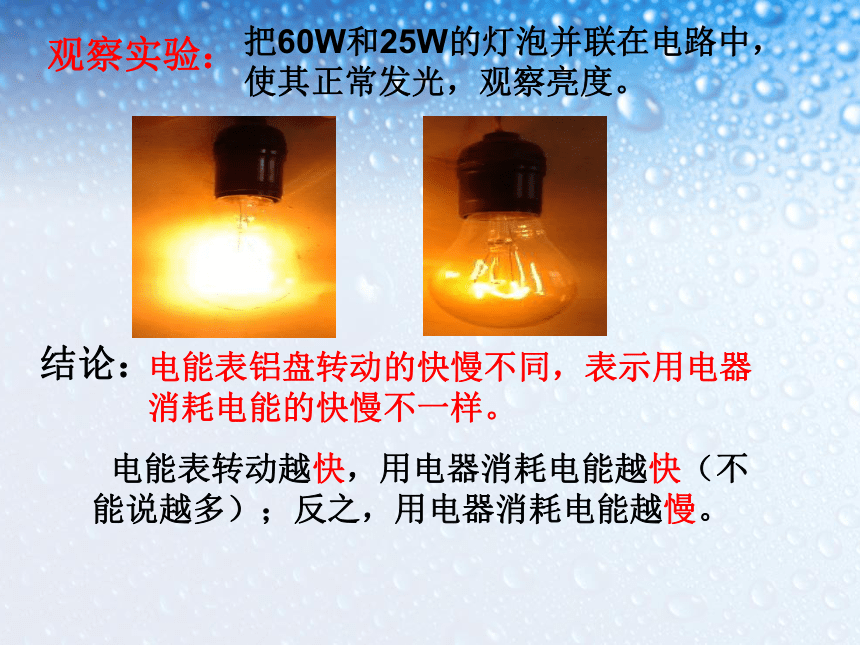

把60W和25W的灯泡并联在电路中，使其正常发光，观察亮度。
观察实验：
第2节 电功率
第十八章 电功率

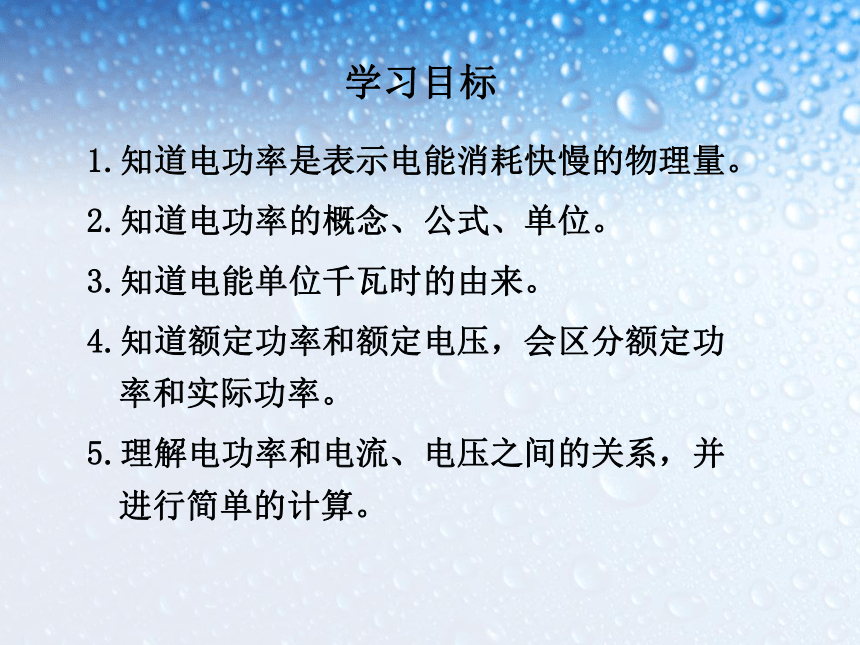

学习目标
1.知道电功率是表示电能消耗快慢的物理量。
2.知道电功率的概念、公式、单位。
3.知道电能单位千瓦时的由来。
4.知道额定功率和额定电压，会区分额定功率和实际功率。
5.理解电功率和电流、电压之间的关系，并进行简单的计算。

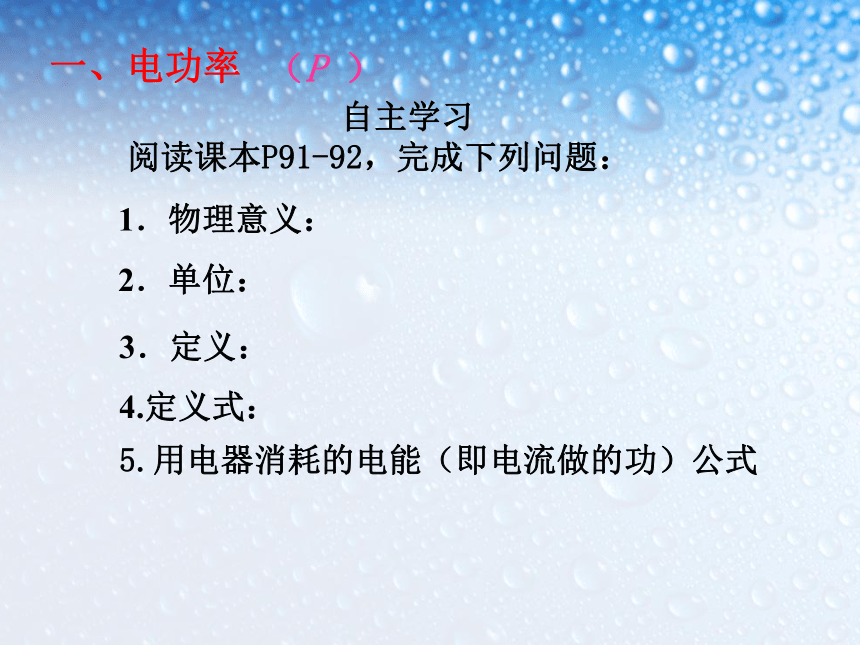

　　1．物理意义：
　　2．单位：
一、电功率
自主学习
阅读课本P91-92，完成下列问题：
（P ）
3．定义：
4.定义式：
5.用电器消耗的电能（即电流做的功）公式

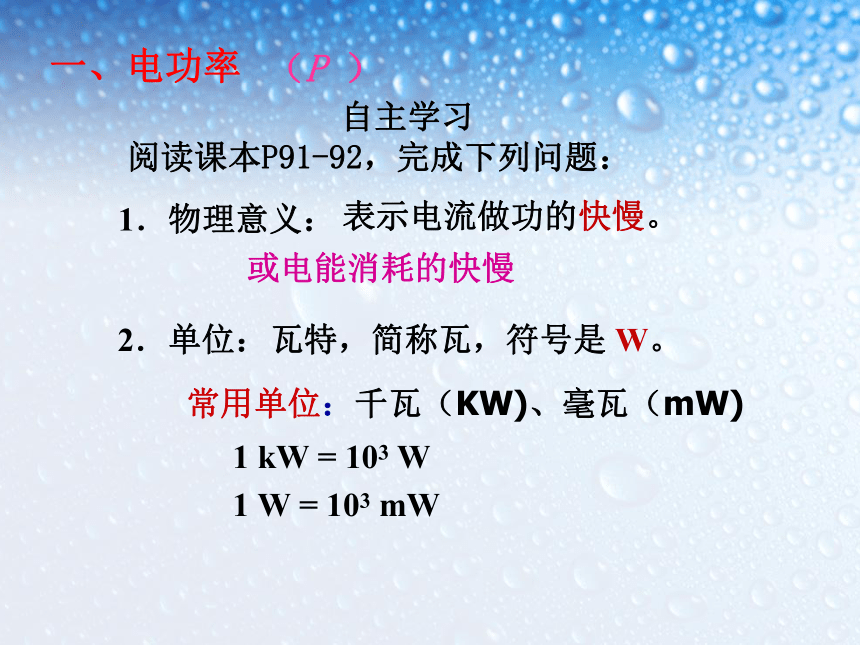

　　1．物理意义：
　　
2．单位：
　　常用单位：千瓦（KW)、毫瓦（mW)
一、电功率
自主学习
阅读课本P91-92，完成下列问题：
表示电流做功的快慢。
瓦特，简称瓦，符号是 W。
1 kW = 103 W
1 W = 103 mW
（P ）
或电能消耗的快慢
P =
W
t

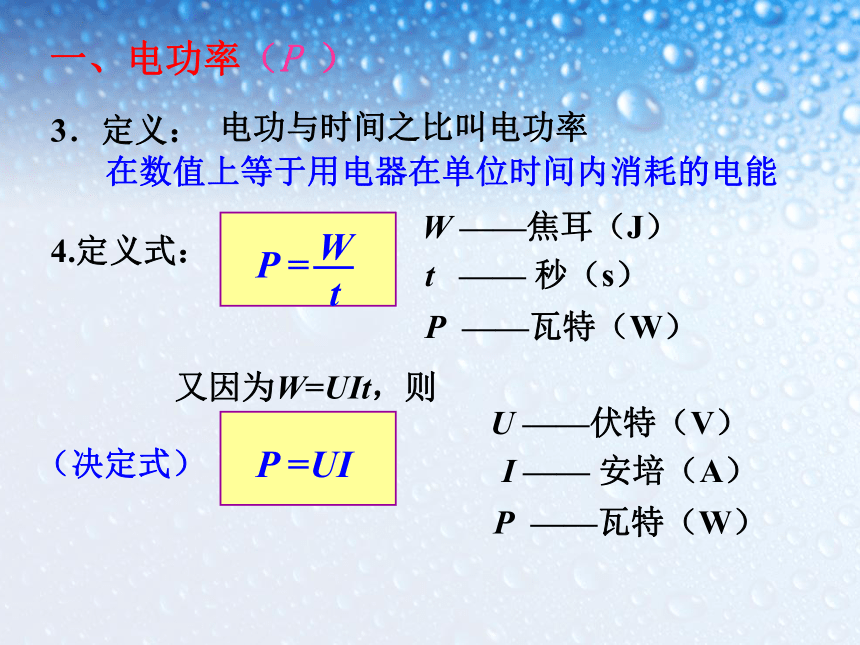

3．定义：
4.定义式：
P =UI
又因为W=UIt，则
W ——焦耳（J）
t —— 秒（s）
P ——瓦特（W）
一、电功率（P ）
电功与时间之比叫电功率
（决定式）
在数值上等于用电器在单位时间内消耗的电能
U ——伏特（V）
I —— 安培（A）
P ——瓦特（W）
5.用电器消耗的电能（即电流做的功）公式
W=P t

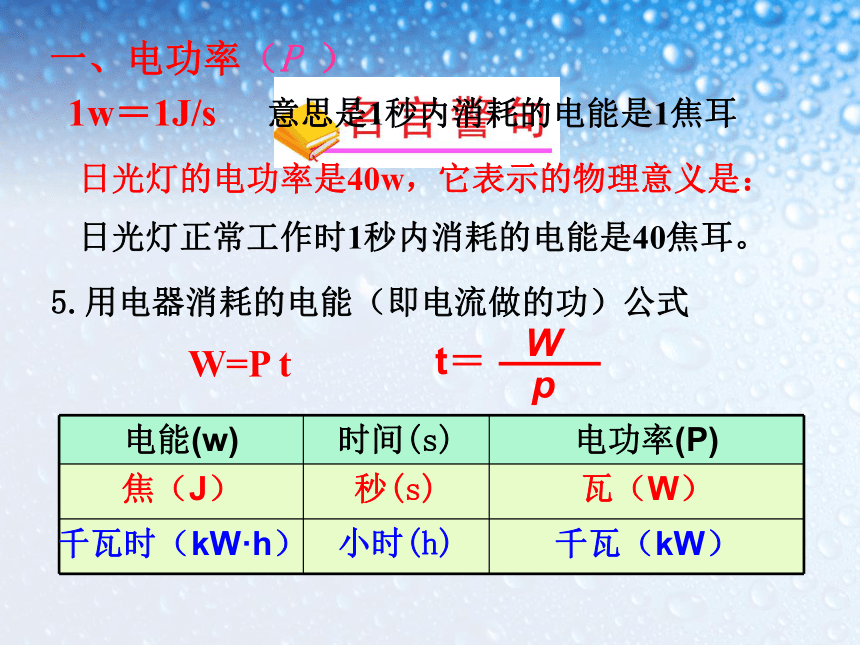

日光灯的电功率是40w，它表示的物理意义是：
1w＝1J/s
意思是1秒内消耗的电能是1焦耳
日光灯正常工作时1秒内消耗的电能是40焦耳。
一、电功率（P ）
电能(w) 时间(s) 电功率(P)
焦（J） 秒(s) 瓦（W）
千瓦时（kW·h） 小时(h) 千瓦（kW）
t＝
W
p

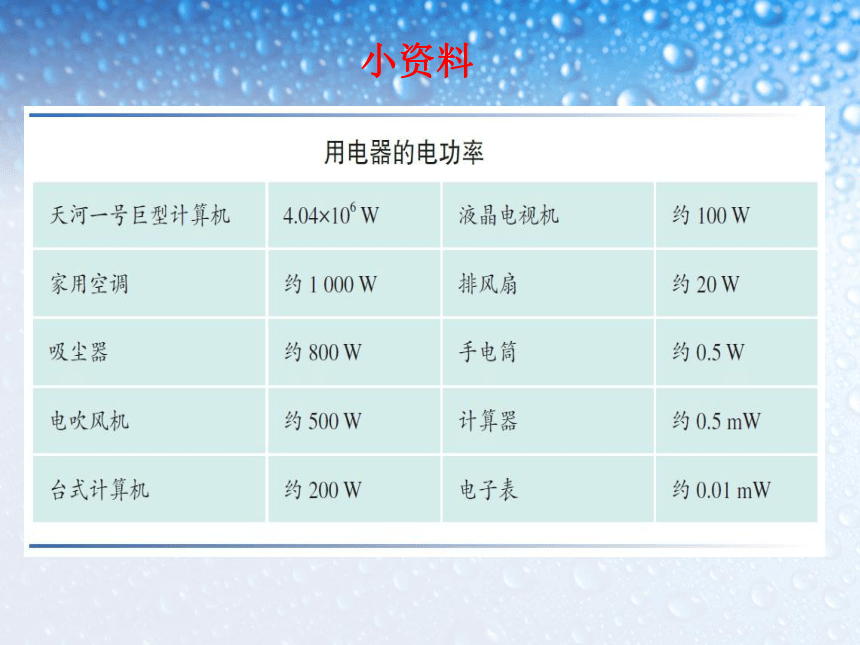

小资料
　　kW · h 和 kW 是两个不同物理量的单位。
　　如果 P 和 t 的单位分别用 kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
W = Pt
　　1 千瓦时可以看作功率为 1 kW 的用电器使用 1 h 所消耗的电能。
二、“千瓦时”的来历
P =
W
t
千瓦时是电功和电能的单位,而千瓦、瓦是电功率的单位。
注意：
1 度=1 kW·h = 1×103 W×3 600 s = 3.6×106 J
电功率和电功的区别和联系。
电功是表示电流所做的功，同时还可以表示电路中所消耗的电能的多少。
电功率等于电功与所用时间的比值，
表示电能所消耗快慢的物理量。
反思1：
　　某电视机的电功率是 150 W，每天使用3 h，一个月用电多少千瓦时 （按 30 天计算）
解：P = 150 W = 0.15 kW
　　t = 3 h×30 = 90 h
　　 W = Pt
一个月内消耗的电能是
　　W = Pt = 0.15 kW×90 h = 13.5 kW · h
答：一个月用电 13.5 kW · h。
例题:
P =
W
t
由 得
　　1、1 度电可以供 40 W 的灯泡工作多长时间？
解：
练习：
t =　　= 　　　　= 25 h
W
P
1 kW·h
0.04 kW
　2、一台电视机 5 h 耗电 1 度，这台电视机的功率是多少
P =　　= 　　　　= 0.2 kW = 200 W
W
t
1 kW·h
5 h
解：
三、额定电压、额定功率
额定电压：用电器正常工作时的电压。“U额”
额定功率：用电器在额定电压下的功率。 “P额”
小明从商场买了一个白炽灯，仔细观察它的铭牌，上面标有“PZ220,25”的字样，它表示什么意思？
Pz表示普通照明， 220v是它的额定电压，25W是它的额定功率
实际电压、实际功率
实际电压：用电器实际工作时的电压， “U实”
实际功率：用电器在实际电压下的功率， “P实”
小结：
只有在额定电压下用电器才能正常工作。实际电压偏低，用电器消耗的功率低，不能正常工作。实际电压偏高，长期使用会影响用电器的寿命，还可能烧坏用电器。
　　将两只灯泡“2.5V 0.3A”和“3.8V 0.3A”先后并联和串联接入电路中，观察灯泡的发光情况。
　　结论：灯泡的亮暗程度是由灯泡的实际电功率的大小决定的。
演示实验
　　现象：在并联电路中更亮的灯泡，在串联电路中反而变暗。
反思2：
灯泡的亮暗程度由什么决定？
U实＝U额
P实＝ P额　 正常工作
U实＞U额
P实 > P额　不能正常工作
U实＜U额
P实＜ P额 不能正常工作
2.灯泡的发光情况由实际功率决定，灯泡越亮表示实际功率越大。
小结：
1.实际功率与额定功率的关系
1.电功率P和电流I、电压U之间的关系是
P=IU
四、电功率的测量
2.测量的方法：
通过电流和电压的测量，间接得知用电器的电功率
kWh
220V 10（20）A 50Hz 3000r/ kWh
0
8
2
3
6
例题：王瓦特同学的电能表如图，王同学想利用电能表和一手表来测量某公牛牌用电器的电功率。他关闭家里其它电器，只让此公牛电器工作，他发现在10分钟内电能表的表盘转过60转，你能帮他得出该用电器的功率吗？
解：10分钟消耗电能为
W＝60r／3000r/（kwh)
＝0.02kwh
t=10/60h=1/6h
用电器的电功率为　　p=W/t=0.02kwh/(1/6)h
=0.12kw=120w
电功率
电功率的概念
额定功率的概念
实际功率的概念
1、关于电功率，下列说法中正确的是（ ）
A.用电器消耗的电能越多，功率越大
B.用电器消耗的电能时间越短，功率越大
C.用电器消耗的电能越多，用的时间越长，功率越大
D.相同时间，用电器消耗的电能越多，功率越大
D
练习
2、小明在上晚自习，使用“220 40W”的灯泡工作了3h,则电路中消耗的电能是 kW·h，若电路中接有“600revs/kW·h”的电能表则在这段时间内电能表的转盘转了 转。
0.12
72
3、有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们接在家庭电路中，正常工作时的发光情况是（ ）
A.甲灯最亮 B.乙灯最亮
C.丙灯最亮 D.一样亮
练习
C
　　4、一位电视记者在讲到某工厂上半年共节约电5 000 kW · h 的时候，手举一只理发用电吹风机说：“我这只电吹风是 500 瓦的，也就是 0.5 千瓦，这个工厂节省的电力可以开动 10 000 个这样的电吹风”。这位记者错在哪里
　　这位记者的说法混淆了电能和电功率概念。
练习
乙
2
0
8
0
4
5、李老师出差时恰逢抄电表日，其电能表的示数如图甲所示，出差返回时发现家中有 一盏60W的台灯亮着，检查 其它电器都已切断电源，再 看电能表的示数如图乙，求 李老师出差的时间是多少小 时？
甲
2
0
6
6
0
解：由P=W/t得
t=W/P=14.4KW·h／0.06kW＝240h
答：李老师出差时间是240小时。
练习
有关电功率计算的导出公式
P = UI
P = I2R
I =
U
R
P =
U2
R
单位：用国际主单位。
U－伏特（V）
I －安培（A）
R－欧姆（Ω）
