第十五章 电流和电路
第3节 串联和并联
-
第十五章

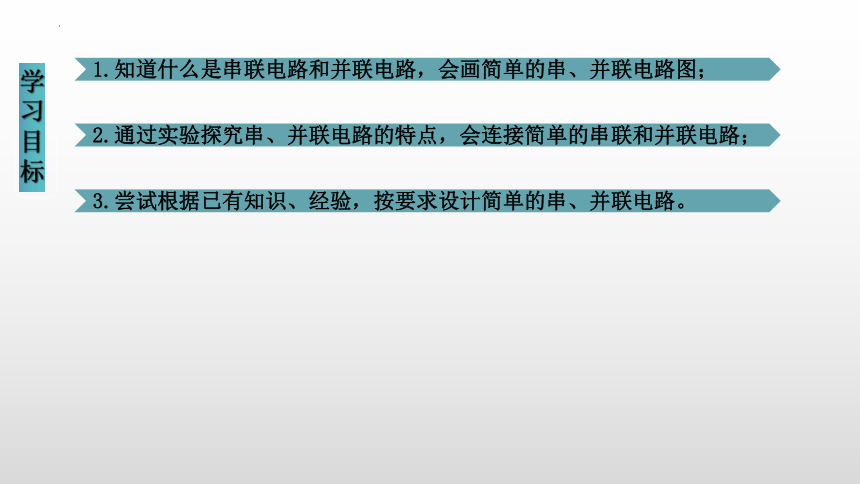

1.知道什么是串联电路和并联电路，会画简单的串、并联电路图；
学习目标
2.通过实验探究串、并联电路的特点，会连接简单的串联和并联电路；
3.尝试根据已有知识、经验，按要求设计简单的串、并联电路。
导入新课

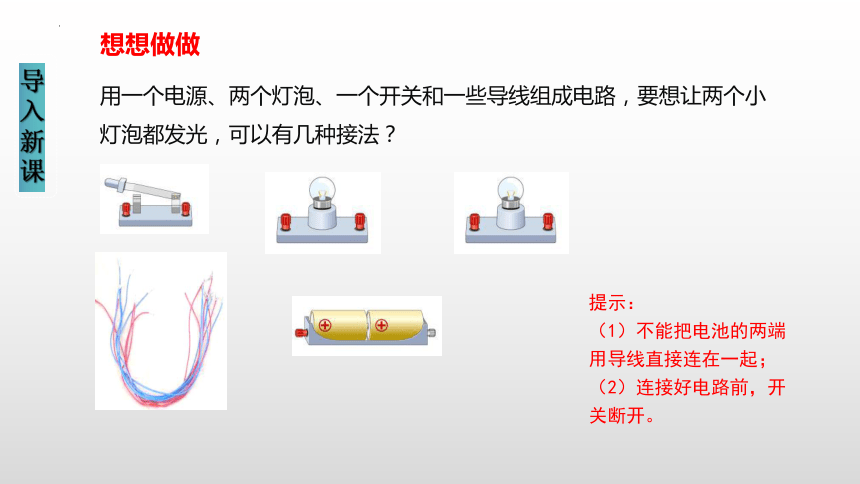

想想做做
用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
提示：
（1）不能把电池的两端
用导线直接连在一起；
（2）连接好电路前，开关断开。
导入新课
L1
S
L2
L2
L1

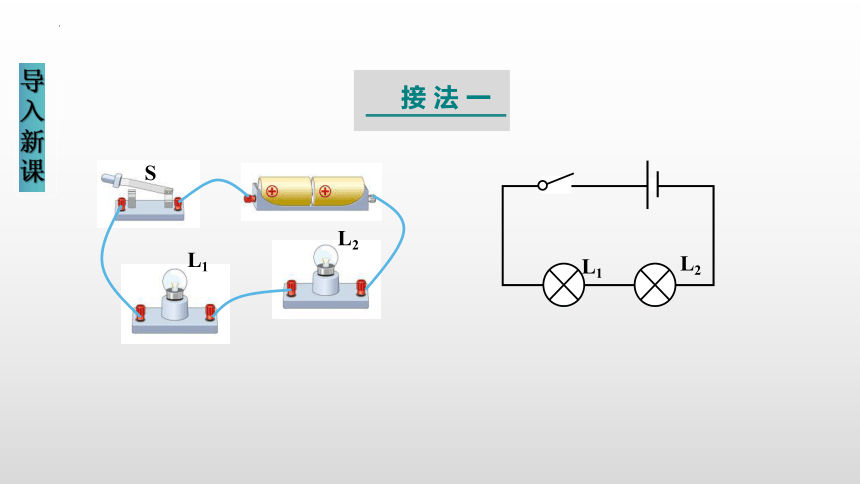

接 法 一
导入新课
L2
L1
S
L1
S
L2

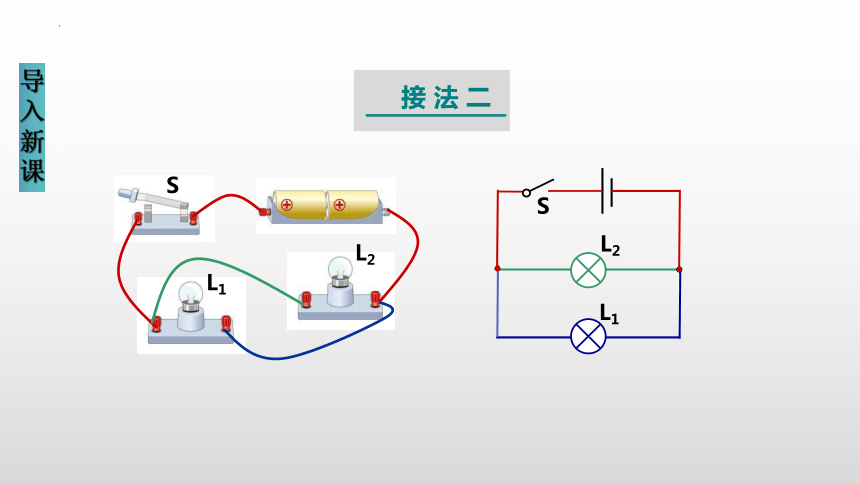

接 法 二
讲授新课
串联和并联

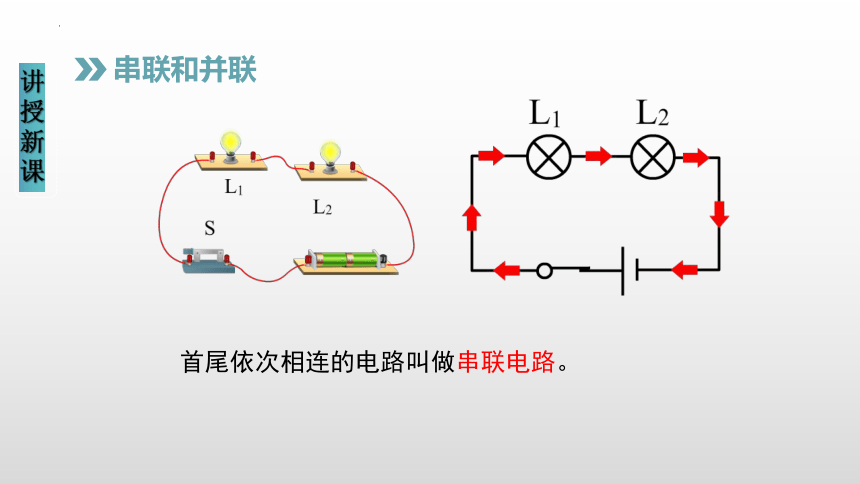

首尾依次相连的电路叫做串联电路。
讲授新课

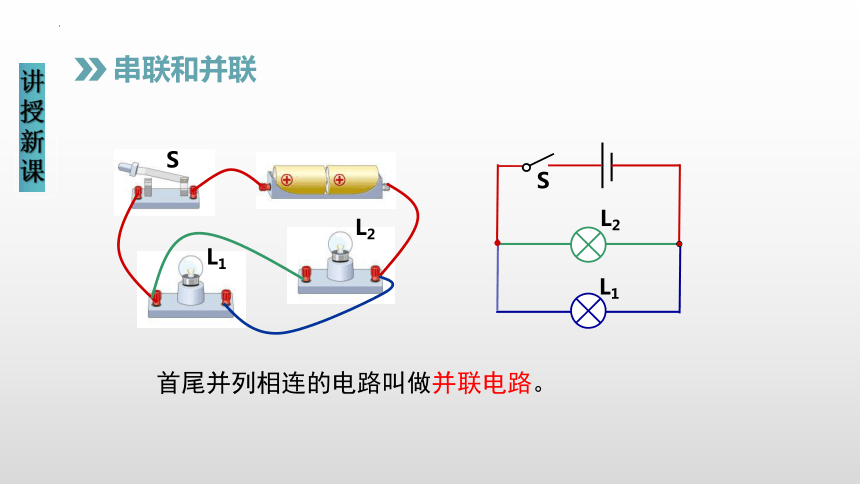

首尾并列相连的电路叫做并联电路。
串联和并联
L2
L1
S
L1
S
L2

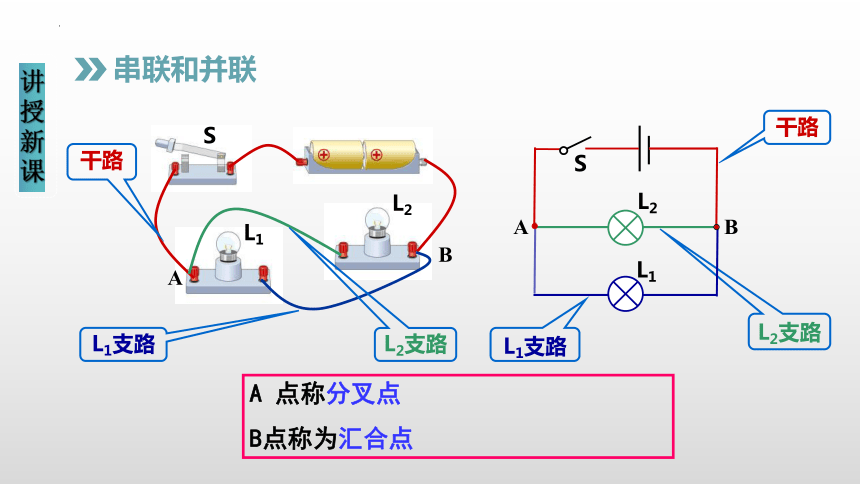

讲授新课
L2
L1
S
干路
L1支路
L2支路
干路
L1支路
L2支路
L1
S
L2
串联和并联
A
B
A
B
A 点称分叉点
B点称为汇合点
讲授新课

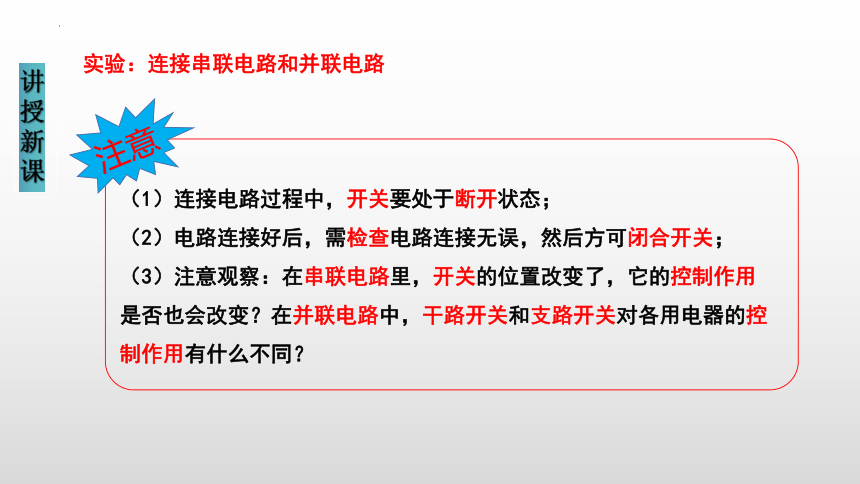

实验：连接串联电路和并联电路
注意
（1）连接电路过程中，开关要处于断开状态；
（2）电路连接好后，需检查电路连接无误，然后方可闭合开关；
（3）注意观察：在串联电路里，开关的位置改变了，它的控制作用是否也会改变？在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同？
讲授新课
探究一 串联电路电流路径特点
实物图：
电路图：
L1
L2
L2
L1
S
S
串联电路电流只有一条路径！
讲授新课
探究二 串联电路开关的控制特点
L2
L1
S
A点
L2
L1
S
B点
L2
L1
S
C点
开关位置 开关状态 灯L1工作情况 灯L2工作情况
A点 S断开
S闭合
B点 S断开
S闭合
C点 S断开
S闭合
串联电路中，开关控制所有的用电器，且开关的位置对电路没有影响。
不亮
亮
不亮
亮
亮
亮
亮
亮
不亮
不亮
不亮
不亮
讲授新课
L2
L1
S
探究三 串联电路用电器工作特点
开关 状态 灯L1工作情况 灯L2工作情况
S断开
S闭合
S闭合 摘掉灯L1
摘掉灯L2
结论：串联电路中各用电器互相影响。
不亮
不亮
亮
亮
不亮
不亮
讲授新课
串
联
电
路
电流路径特点
用电器工作特点
开关的
控制特点
电流只有____条路径。
各个用电器___(填“能”或“不能”)独立工作，互相影响。
开关的作用是控制 ，与位置无关
一条
不能
所有用电器
讲授新课
L2
S
L1
L2
L1
S
实物图：
电路图：
探究一 并联电路电流路径特点
讲授新课
干路
支路
L2
L1
S
首
首
尾
尾
探究一 并联电路电流路径特点
电流有分支，
电流有两条或两条以上的路径
S
L1
讲授新课
S
S1
S2
L1
L2
干路开关状态 支路开关状态 灯L1工作情况 灯L2工作情况
S断开 任意闭合S1、S2
S闭合 闭合S1、断开S2
S闭合 断开S1、闭合S2
S闭合 闭合S1、S2 摘掉灯L1
S闭合 闭合S1、S2 摘掉灯L2
不亮
不亮
不亮
不亮
亮
亮
亮
亮
开关的控制特点:
各用电器可以独立工作。
干路上的开关可以控制整个电路的用电器，而支路上的开关只能控本支路上的用电器。
用电器工作特点:
S
S1
L1
S2
L2
探究二 并联电路 开关的控制特点
探究三 并联电路 用电器工作特点
讲授新课
用电器工作特点
并联电路
电流路径特点
开关的
控制特点
电流有 条路径，有干路、支路之分。
各个用电器_____(填“能”或“不能”)独立工作，互不影响。
干路开关控制______的用电器，支路开关只控制_______的用电器 。
多
能
整个电路
本支路
讲授新课
串联电路 并联电路
连接特点 首尾顺次相连 首首、尾尾并列相连
电流路径 电流只有一条路径 电流有多条路径
（至少两条）
用电器是否相影响 各用电器之间互相影响 各用电器可独立工作，互不影响
开关作用 开关控制所有的用电器，开关的位置对电路无影响 干路开关控制整个电路，支路开关只控制它所在的那条支路
电路图
小结
讲授新课
生活中的电路
家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
讲授新课
天安门城楼上的景观灯、马路两旁的路灯是串联还是并联？你是如何判断的？
并联，因为这些灯工作互不影响。
随堂练习
1.公路上，路灯的连接方式是　　联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是　　联。
并
串
2.如果电路中有两个用电器，下列说法中正确的是（ ）
A.闭合开关S后，亮灯同时亮的一定是串联
B.闭合开关S后，亮灯同时亮的一定是并联
C.闭合开关S后，亮灯同时亮的可能是并联，也可能是串联
D.可能既是串联又是并联
C
随堂练习
3.根据电路图连接实物电路。
L1
L2
S1
S2
干电池
1．5 ＋
干电池
1．5 ＋
L1
L2
S1
S2
随堂练习
L1
L2
S1
S2
4.根据实物电路画电路图。
L2
S1
L1
S2
随堂练习
5.如下图所示的电路叫 电路，图中开关S1用来控制 ，开关S2用来控制 ，而开关S接在 路中，它可以同时控制 。
干
并联
L1
L2
L1、L2
6.如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
A
L2
L1
S
L3
L2
S
L3
L2
L1
L3
S
S
L2
L1
L3
A
B
C
D
L1
随堂练习
7.关于图所示电路的判断,正确的是( )
A. 只闭合开关S1时，灯泡L1、L3并联。
B. 只闭合开关S2,时，灯泡L2、L3并联。
C. 只闭合开关S2、S3时，灯泡L2、L3串联。
D. 闭合所有开关时灯泡L1L2并联， L3短路。
D
8.汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（ ）
D
B.
A.
C.
D.
课堂小结
首尾顺次连接，
只有1条电流路径，
开关控制所有用电器
串联
并联
串联和并联
并列连接，
有多条电流路径，
干路开关控制所有用电器
支路开关控制该支路用电器
谢 谢 观 看！
