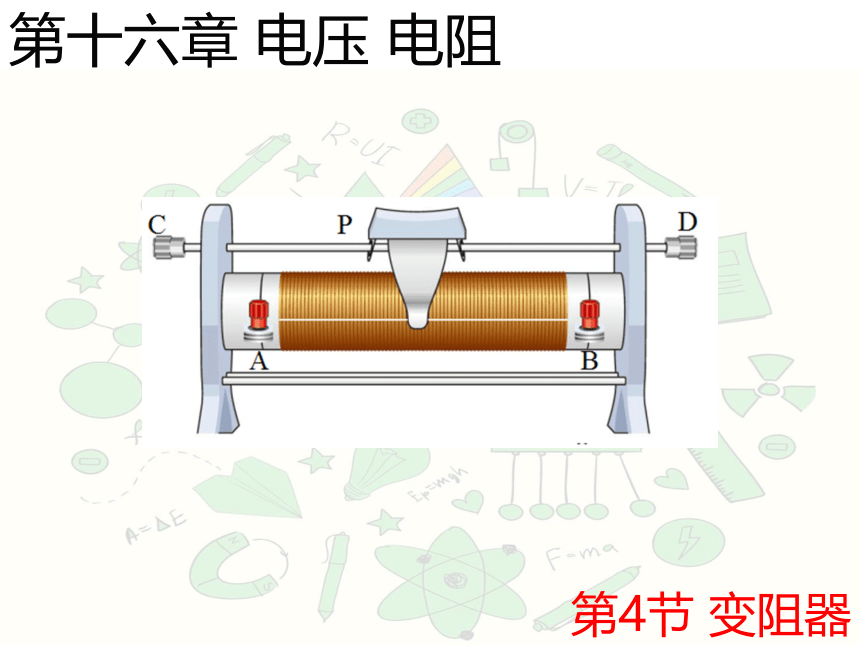

第4节 变阻器
第十六章 电压 电阻
导入新课
想一想，你知道它是怎样调节灯光亮度的吗
导入新课

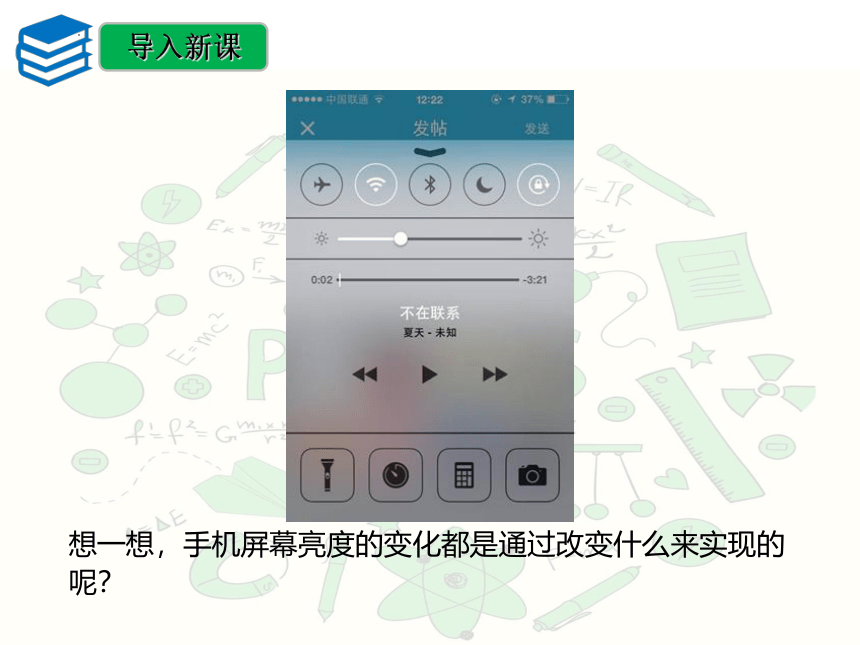

想一想，手机屏幕亮度的变化都是通过改变什么来实现的呢？

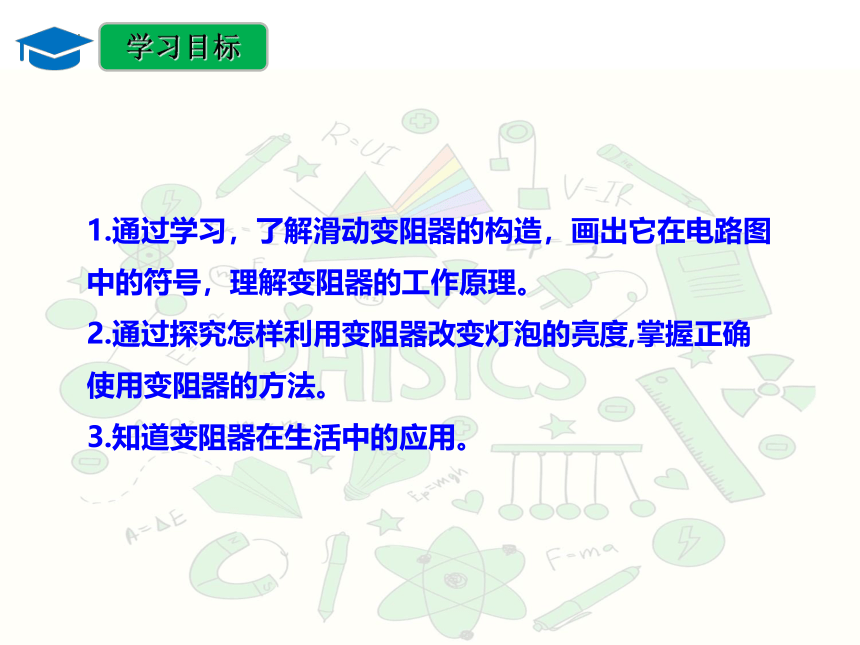

1.通过学习，了解滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。
2.通过探究怎样利用变阻器改变灯泡的亮度,掌握正确使用变阻器的方法。
3.知道变阻器在生活中的应用。
学习目标
讲授新知

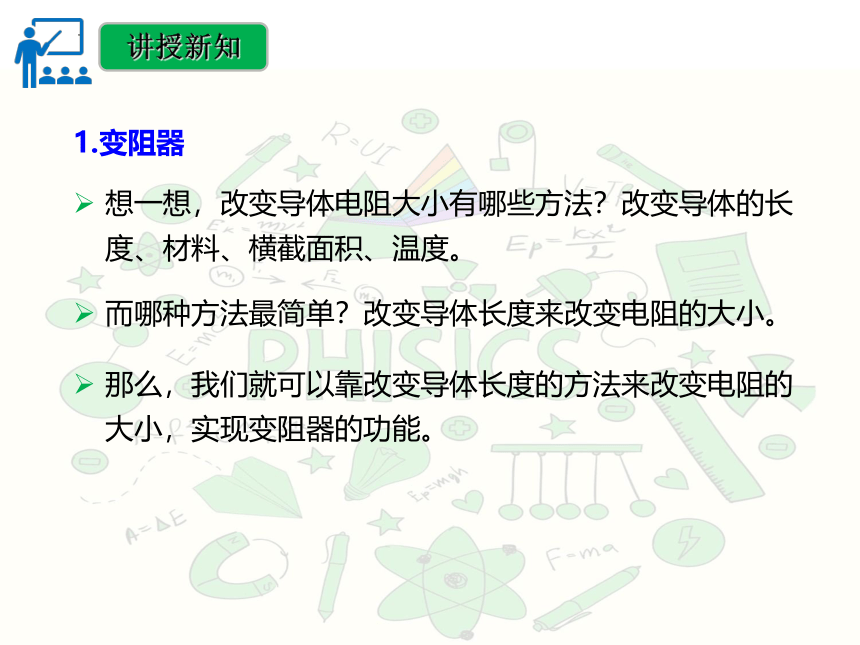

想一想，改变导体电阻大小有哪些方法？改变导体的长度、材料、横截面积、温度。
讲授新知
1.变阻器
而哪种方法最简单？改变导体长度来改变电阻的大小。
那么，我们就可以靠改变导体长度的方法来改变电阻的大小，实现变阻器的功能。

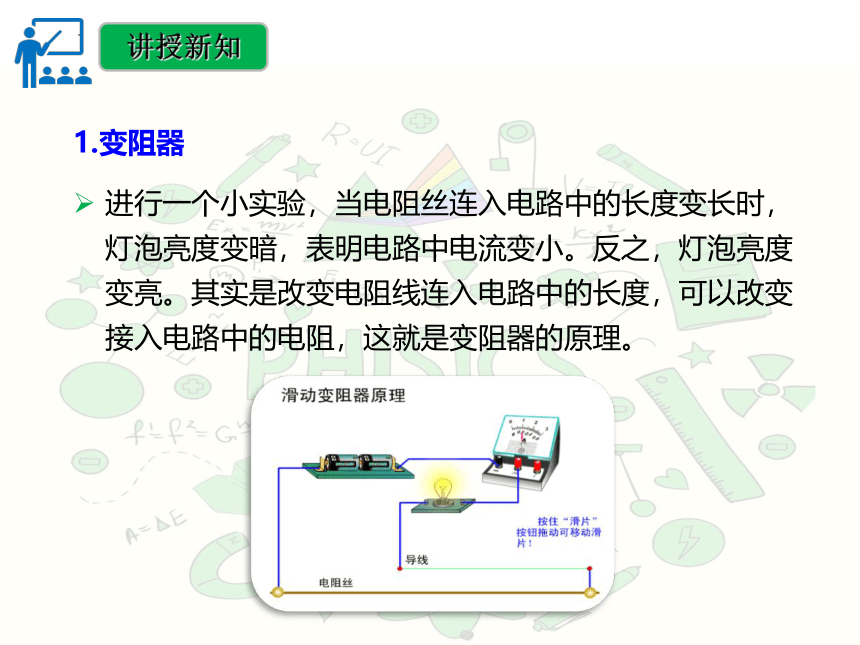

进行一个小实验，当电阻丝连入电路中的长度变长时，灯泡亮度变暗，表明电路中电流变小。反之，灯泡亮度变亮。其实是改变电阻线连入电路中的长度，可以改变接入电路中的电阻，这就是变阻器的原理。
讲授新知
1.变阻器
讲授新知
讲授新知
1.滑动变阻器
滑动变阻器：靠滑动来改变接入电路中电阻大小的元件。
原理：通过改变导体在电路中的长度来改变电阻。

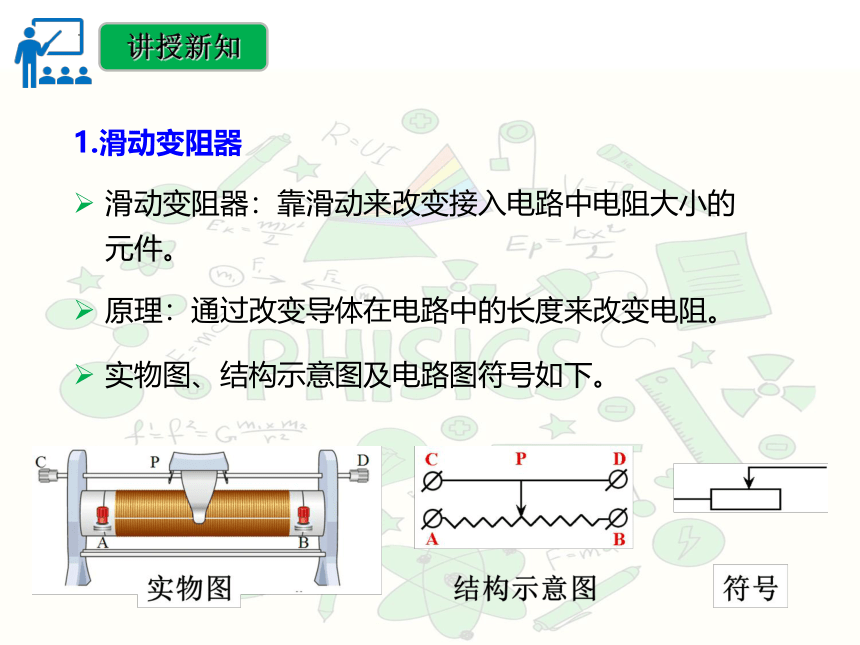

实物图、结构示意图及电路图符号如下。
讲授新知
1.滑动变阻器
滑动变阻器是用电阻率较大的合金线制成的，这种合金线又叫电阻线。
结构如下，上下各有两个接线柱。
滑动变阻器应串联在电路中，接入两个接线柱，AB中一个，CD中一个，即要“一上一下”。
讲授新知
1.滑动变阻器
滑动变阻器不同接法的情况。
讲授新知
1.滑动变阻器
滑动变阻器的实验室应用：用滑动变阻器改变小灯泡的亮度。
讲授新知
1.滑动变阻器
滑动变阻器的实验室应用：用滑动变阻器控制电阻两端的电压。闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化，换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
讲授新知
讲授新知
1.变阻器的应用
我们在使用前要了解铭牌，理解其含义：变阻器的最大电阻值是50Ω；允许通过的最大电流是1.5A。
在使用时根据需要进行选择，电路中的电流不能超过滑动变阻器允许通过的最大电流。
讲授新知
1.变阻器的应用
滑动变阻器的作用如下。
（1）改变电路中的电流。
（2）改变部分电路两端的电压。
（3）保护电路。滑动变阻器正确连入电路后，在闭合开关前，要把滑片滑到阻值最大处。
讲授新知
1.变阻器的应用
其他变阻器：电位器。
变阻器的作用主要是通过调节其电阻值，改变电路中的电流. 滑动变阻器一般只在实验室中应用. 有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。
讲授新知
1.变阻器的应用
其他变阻器：电阻箱。
电阻箱是能表示出阻值的变阻器，能够准确表示连入电路的电阻值，但不能连续改变电阻值。
知识总结
学以致用
1.在“改变小灯泡亮度”的实验中，滑动变阻器所起作用的说法不正确的是（　　）
A．改变电路中的电流
B．保护电路
C．改变被测小灯泡的电阻
D．改变被测小灯泡两端的电压
答案：C。
学以致用
2.如图所示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（ ）
A.甲和乙 B.丙和丁 C.甲和丙 D.甲和丁
答案：D。
学以致用
3.下列关于滑动变阻器的说法,正确的是(　　)
A.滑动变阻器是靠改变导体的横截面积来改变导体电阻
B.滑动变阻器是靠改变导体的材料来改变导体电阻的
C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的
D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的
答案：D。
