第1节 透镜
第五章 透镜及其应用

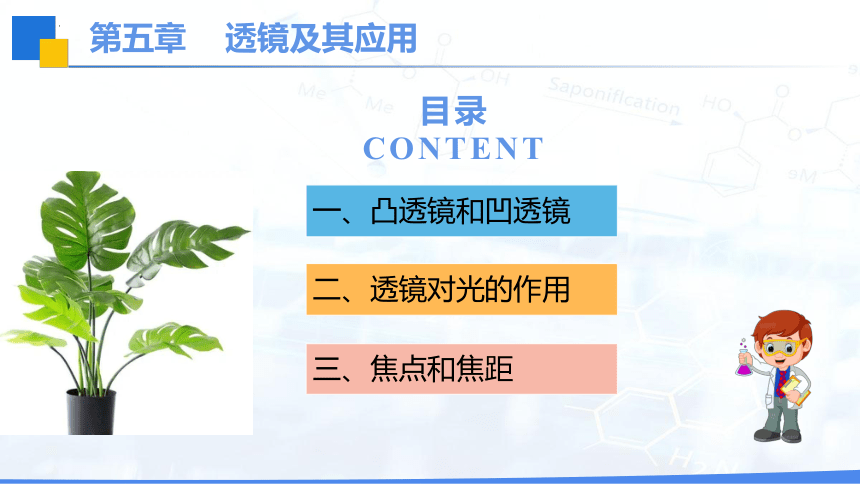

目录
CONTENT
一、凸透镜和凹透镜
二、透镜对光的作用
三、焦点和焦距
第五章 透镜及其应用
1.
2.
3.
4.

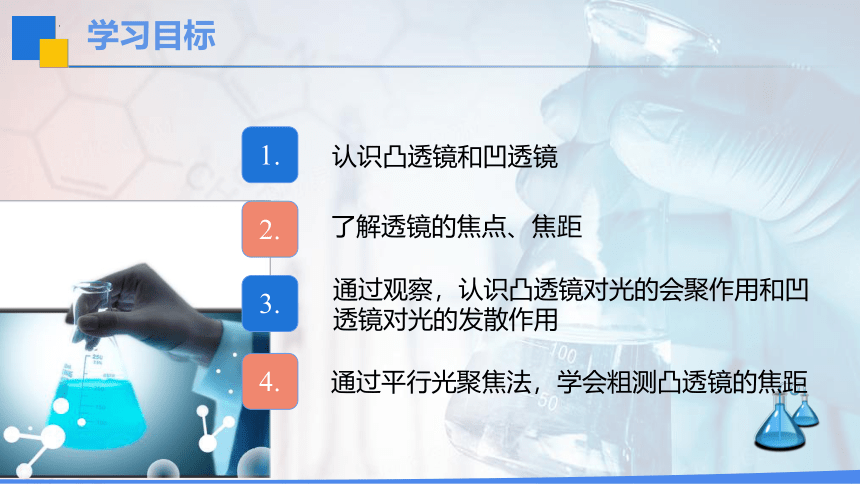

学习目标
认识凸透镜和凹透镜
通过观察，认识凸透镜对光的会聚作用和凹透镜对光的发散作用
通过平行光聚焦法，学会粗测凸透镜的焦距
了解透镜的焦点、焦距

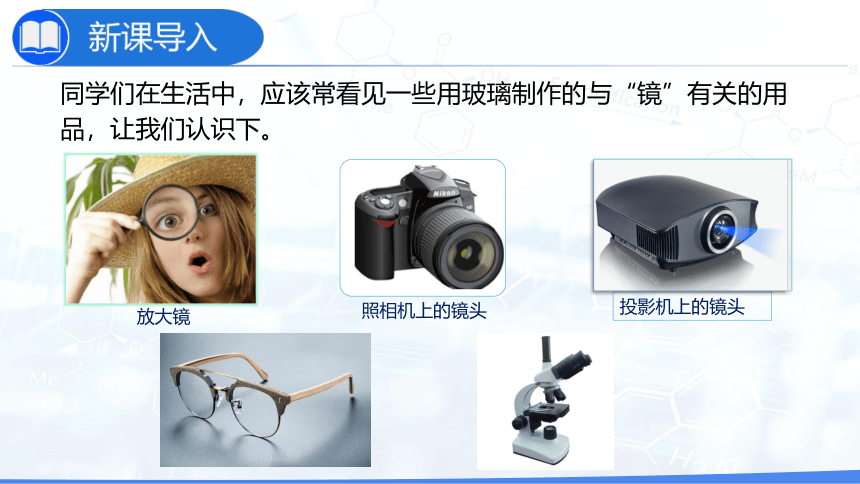

同学们在生活中，应该常看见一些用玻璃制作的与“镜”有关的用品，让我们认识下。
放大镜
投影机上的镜头
照相机上的镜头
一、凸透镜和凹透镜

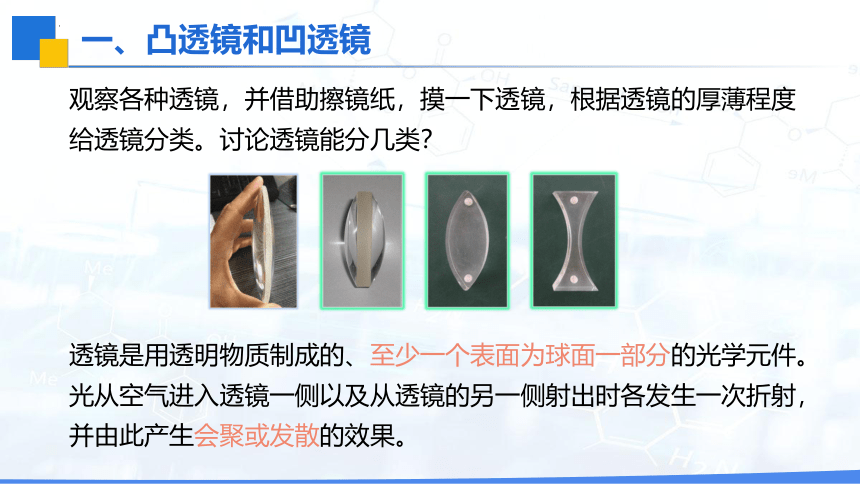

观察各种透镜，并借助擦镜纸，摸一下透镜，根据透镜的厚薄程度给透镜分类。讨论透镜能分几类？
透镜是用透明物质制成的、至少一个表面为球面一部分的光学元件。光从空气进入透镜一侧以及从透镜的另一侧射出时各发生一次折射，并由此产生会聚或发散的效果。
一、凸透镜和凹透镜
(1)凸透镜：中间厚、边缘薄的透镜，如：远视镜片、照相机的镜头、投影仪的镜头、放大镜。
(2)凹透镜：中间薄、边缘厚的透镜，如：近视镜片。

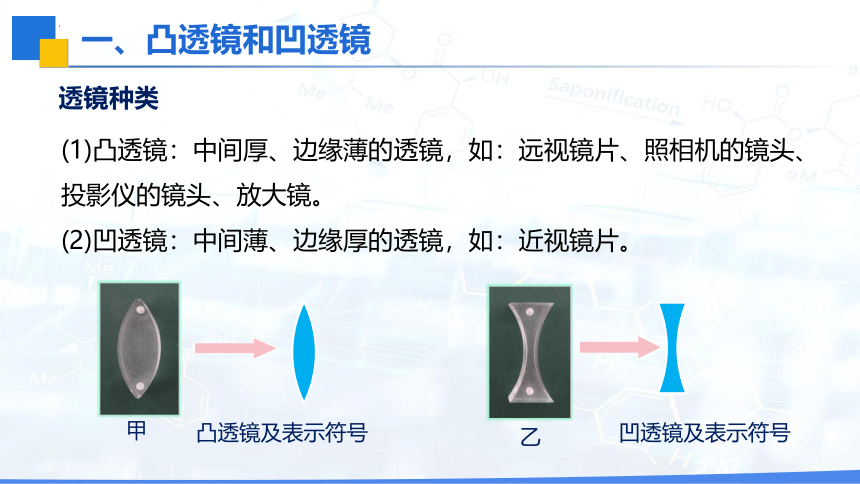

透镜种类
凹透镜及表示符号
凸透镜及表示符号
甲
乙
一、凸透镜和凹透镜

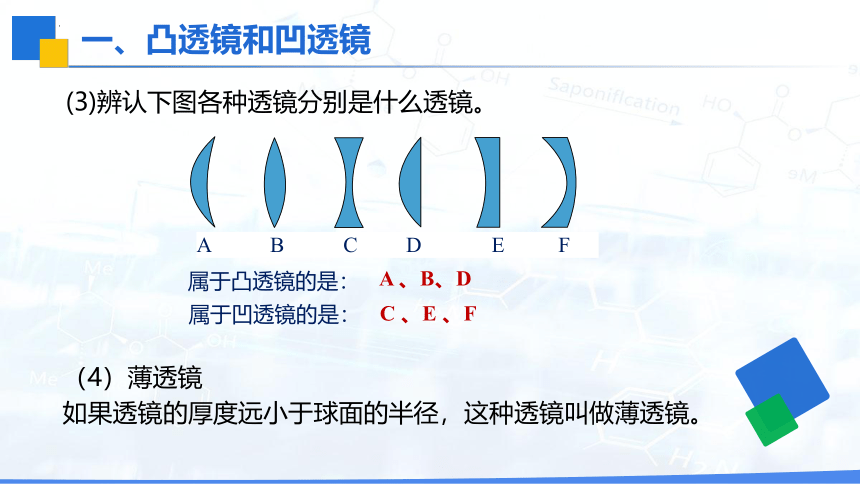

(3)辨认下图各种透镜分别是什么透镜。
A 、B、D
C 、E 、F
属于凸透镜的是：
属于凹透镜的是：
A B C D E F
（4）薄透镜
如果透镜的厚度远小于球面的半径，这种透镜叫做薄透镜。
一、凸透镜和凹透镜

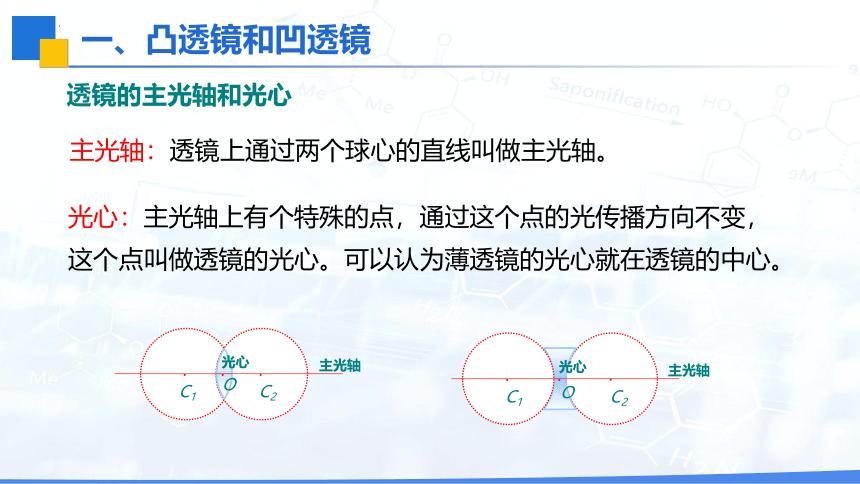

透镜的主光轴和光心
主光轴：透镜上通过两个球心的直线叫做主光轴。
光心：主光轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的光心。可以认为薄透镜的光心就在透镜的中心。
·
·
·
O
C1
C2
光心
主光轴
·
·
·
C1
C2
O
光心
主光轴
一、凸透镜和凹透镜
C2
C1
O
C2
C1
O
通过透镜光心的光线，它的传播方向不改变。
主光轴
主光轴
光心
光心
二、透镜对光的作用
实验探究：透镜对光的作用
1.凸透镜对光的作用
让平行于凸透镜主光轴的几束光射向凸透镜，观察光通过凸透镜后光线如何传播？
现象：这些光线通过透镜后会聚于主光轴上一点。
结论：凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。
二、透镜对光的作用
2.凹透镜对光的作用
让平行于凹透镜主光轴的几束光射向凹透镜，观察光通过凹透镜后光线如何传播？
现象：这些光线通过透镜后偏离主光轴散开，但其反向延长线交会聚于主光轴上一点。
结论：凸透镜对光线起发散作用，因此凸透镜也叫发散透镜。
二、透镜对光的作用
解析“会聚作用”和“发散作用”
1.凸透镜对光有会聚作用，指的是折射光的方向比入射光的方向更靠近主光轴，即通过凸透镜的光将向主光轴方向偏折。
2.凹透镜对光有发散作用，指的是折射光的方向比入射光的方向更偏离主光轴，即通过凹透镜的光将向远离主光轴方向偏折。
【例题1】关于凸透镜和凹透镜，下列说法中正确的是（ ）
A．光经过凸透镜后一定会聚到一点
B．光经过凸透镜后，一定会平行射出
C．凹透镜对光有发散作用
D．光经过凹透镜，折射光线的反向延长线一定会相交
C
【例题2】关于凸透镜和凹透镜，下列说法正确的是（ ）
A. 任何光通过凹透镜都是发散的
B. 任何光通过凸透镜都是会聚的
C. 只有平行于主光轴的光通过凸透镜才会会聚
D. 凹透镜对光有发散作用
D
二、透镜对光的作用
(1)凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做凸透镜的焦点，用字母“F”表示，焦点到凸透镜光心的距离叫做焦距，用字母“f ”表示。
凸透镜的焦点与焦距
O
F
f
主光轴
二、透镜对光的作用
（2）凸透镜两侧各有一个焦点F1、 F2 ，这两个焦点关于光心对称，两侧的两个焦距 f 相等。
焦点 F1
f1
焦距
焦点 F2
f2
焦距
（3）透镜表面的凸起程度决定了它的焦距的长短，凸透镜表面越凸，焦距越短，对光的会聚作用越强。
二、透镜对光的作用
凹透镜的焦点、焦距
(1)凹透镜使平行于主光轴的光线发散，它没有实焦点，但通过凹透镜的光线的反向延长线交在主光轴上一点，这个点是凹透镜的虚焦点。
(2)凹透镜有两个虚焦点
(3)虚焦点到凹透镜光心的距离叫做焦距( f )。
F
F
f
f
三、焦点和焦距
（5）凹透镜焦距 f 的大小表示其光发散能力的强弱， f 越小，对光的发散能力越强。
（4）凹透镜有两个虚焦点，关于光心对称。
透镜焦距的长短与其表面的凸（凹）起程度有关，表面越凸（凹），焦距越短，光通过凸（凹）透镜后的偏折程度越大，即透镜会聚（发散）作用越强。
三、焦点和焦距
理解凸透镜的会聚作用凹透镜的发散作用和
F
主光轴
凸透镜对非平行光线也起会聚作用
凸透镜使光线会聚，是相对入射光线而言的。凸透镜对光线的会聚作用是指把入射光线会聚了，其折射光线比入射光线更靠拢主光轴。
会聚
会聚
F
三、焦点和焦距
凹透镜对非平行光线也起发散作用
凹透镜使光线发散，是相对入射光线而言的。凹透镜对光线的发散作用是指把入射光线发散了，其折射光线比入射光线更远离主光轴。
F
F
发散
发散
F
F
三、焦点和焦距
项目　　　 入射光线 折射光线 图例
凸透镜 平行于主光轴 经过另一侧的焦点
经过焦点或从焦点发出 平行于主光轴
经过光心 不改变传播方向
凸透镜的三条特殊光线
三、焦点和焦距
项目　　　 入射光线 折射光线 图例
凹透镜 平行于主光轴 折射光线的反向延长线经过同侧焦点
延长线经过凹透镜另一侧焦点 平行于主光轴
经过光心 不改变传播方向
凹透镜的三条特殊光线
凸透镜和凹透镜
透镜
凸透镜：中间厚、边缘薄的透镜叫做凸透镜
凹透镜：中间薄、边缘厚的透镜叫做凹透镜
透镜对光的作用
凸透镜对光有会聚作用
凹透镜对光有发散作用
主光轴
光心
焦点（F）
焦距（f）
A B C D
B
1．香水的主要成分是易燃酒精，如图所示为四瓶香水，它们的透明玻璃瓶盖形状各异，其中最容易在阳光下引发火灾的是(　 　)
2. 下列说法正确的是（ ）
A. 凸透镜对光线有发散作用，所以又叫发散透镜
B. 凹透镜对光线有会聚作用，所以又叫会聚透镜
C. 凸透镜有两个实焦点，凹透镜有两个虚焦点
D. 两个焦点之间的距离叫焦距
C
3．请画出图中入射光线经凸透镜后的折射光线。
4.下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内。
