【课题】
6.2 用电保护
【教学目标】
区分触电的几种情况及主要保护措施。
【教学重点】
1．保护接地。
2．保护接零。
【教学难点】
1．保护接地。
2．保护接零。
【教学过程】
【一、复习】
三相四线制供电系统。
【二、引入新课】
安全用电一直是电气行业最重要的指标之一，防止触电应该有完善的措施和方法，本接所介绍的内容会给同学们建立一个清晰的安全用电的概念。
【三、讲授新课】

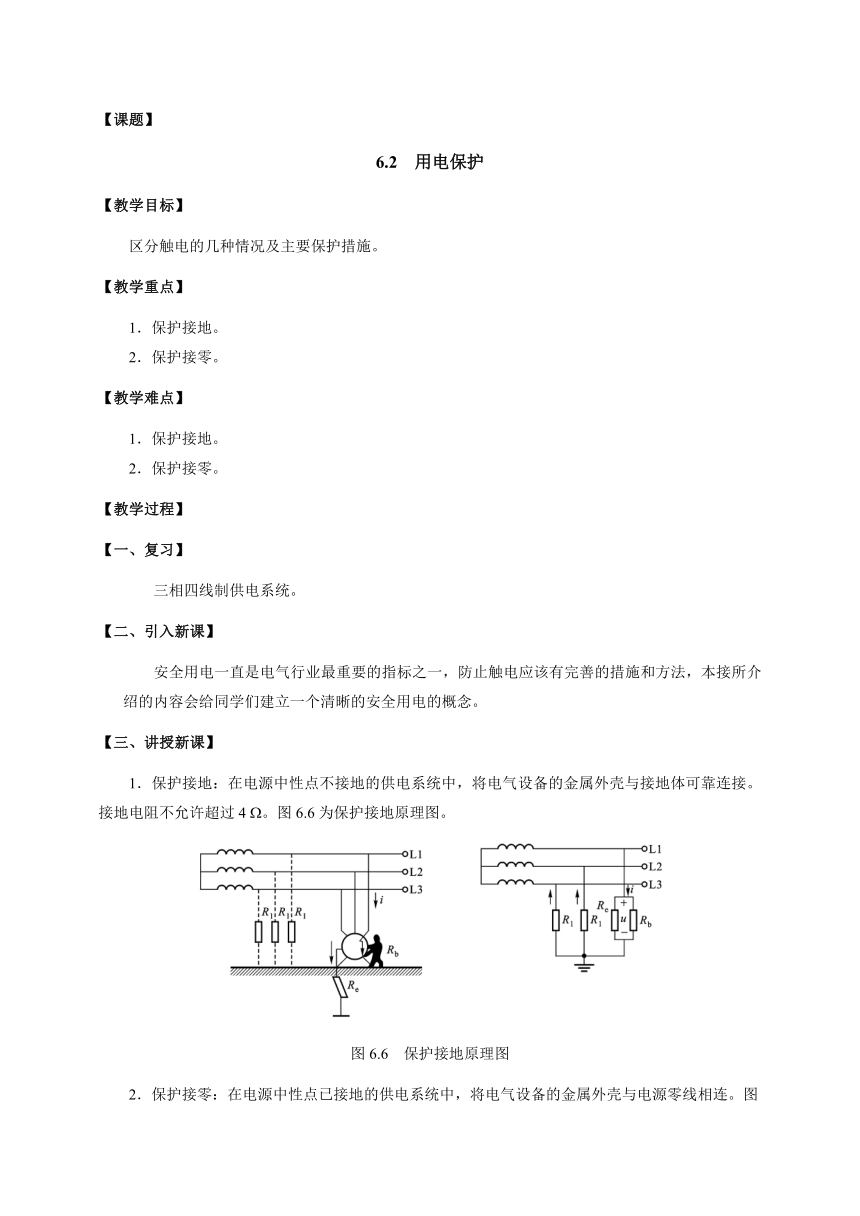

1．保护接地：在电源中性点不接地的供电系统中，将电气设备的金属外壳与接地体可靠连接。接地电阻不允许超过4 。图6.6为保护接地原理图。
图6.6　保护接地原理图
2．保护接零：在电源中性点已接地的供电系统中，将电气设备的金属外壳与电源零线相连。图7.4为保护接零的原理图。当采用保护接零时，电源零线决不允许断开。因此除了电源零线上不允许安装开关、熔断器外，在实际应用中，用户端往往将电源零线再重复接地，以防零线断开。重复接地电阻一般小于10 。
对于单相用电设备，一般采用三孔插头和三眼插座。其中一个孔为接零保护线，对应的插头上的插脚稍长于另外两个电源插脚，如图6.7所示。
图6.7　保护接零原理图
采用保护接零时要特别注意，在同一台变压器供电的低压电网中，不允许将有的设备接地、有的设备接零，如图6.8所示。
图6.8　同一低压电网中不允许电气设备有的接零、有的接地保护
【四、小结】
掌握防止触电的方法，即接地保护和接零保护。
【五、习题】
一、是非题：4、5； 二、选择题：2； 三、填空题：2、3。
