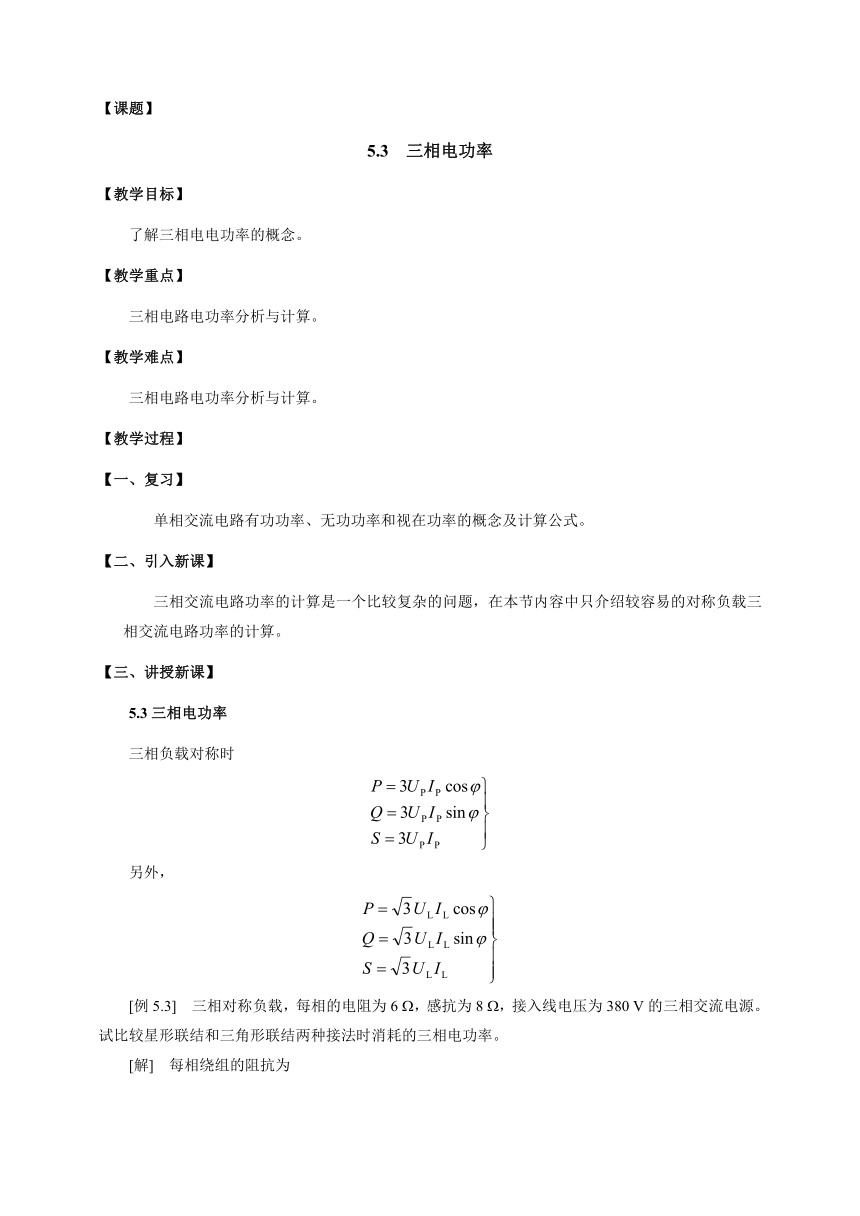

【课题】
5.3 三相电功率
【教学目标】
了解三相电电功率的概念。
【教学重点】
三相电路电功率分析与计算。
【教学难点】
三相电路电功率分析与计算。
【教学过程】
【一、复习】
单相交流电路有功功率、无功功率和视在功率的概念及计算公式。
【二、引入新课】
三相交流电路功率的计算是一个比较复杂的问题,在本节内容中只介绍较容易的对称负载三相交流电路功率的计算。
【三、讲授新课】
5.3三相电功率
三相负载对称时
另外,
[例5.3] 三相对称负载,每相的电阻为6 ,感抗为8 ,接入线电压为380 V的三相交流电源。试比较星形联结和三角形联结两种接法时消耗的三相电功率。
[解] 每相绕组的阻抗为
|Z |10
(1)星形联结时,负载的相电压为
UPV220 V
相电流和线电流关系为
ILIPA22 A
负载功率因数
cos 0.6
所以星形联结时三相总有功功率为
PU LI Lcos 380220.6W8.7kW
(2)若改为三角形联结,负载的相电压等于电源的线电压
UP= U L = 380 V
负载的相电流为
IPA38 A
负载的线电流为
IL =I P38 A65.8 A
负载功率因数不变,仍为cos 0.6。三角形联结时三相总有功功率为
P3UP IP cos=3380380.6 W26.1 kW
可见,同样的负载,三角形联结消耗的有功功率是星形联结时有功功率的3倍。无功功率和视在功率也都是如此。
既然负载消耗的功率与联结方式有关,要使负载正常运行,必须正确地连接电路。显然在同样电源电压下,错将星形联结接成三角形联结,负载会因3倍的过载而烧毁;反之,错将三角形联结的接成星形,负载也无法正常工作。
【四、小结】
无论星形联结或三角形联结,对称三相负载的功率均为
P3UP I P cos U LI Lcos
Q3 UP I P sin U L I L sin
S3 UP I PU L I L
式中 为每相负载的功率因数角。
【五、习题】
二、选择题:4;四、计算题:2。
