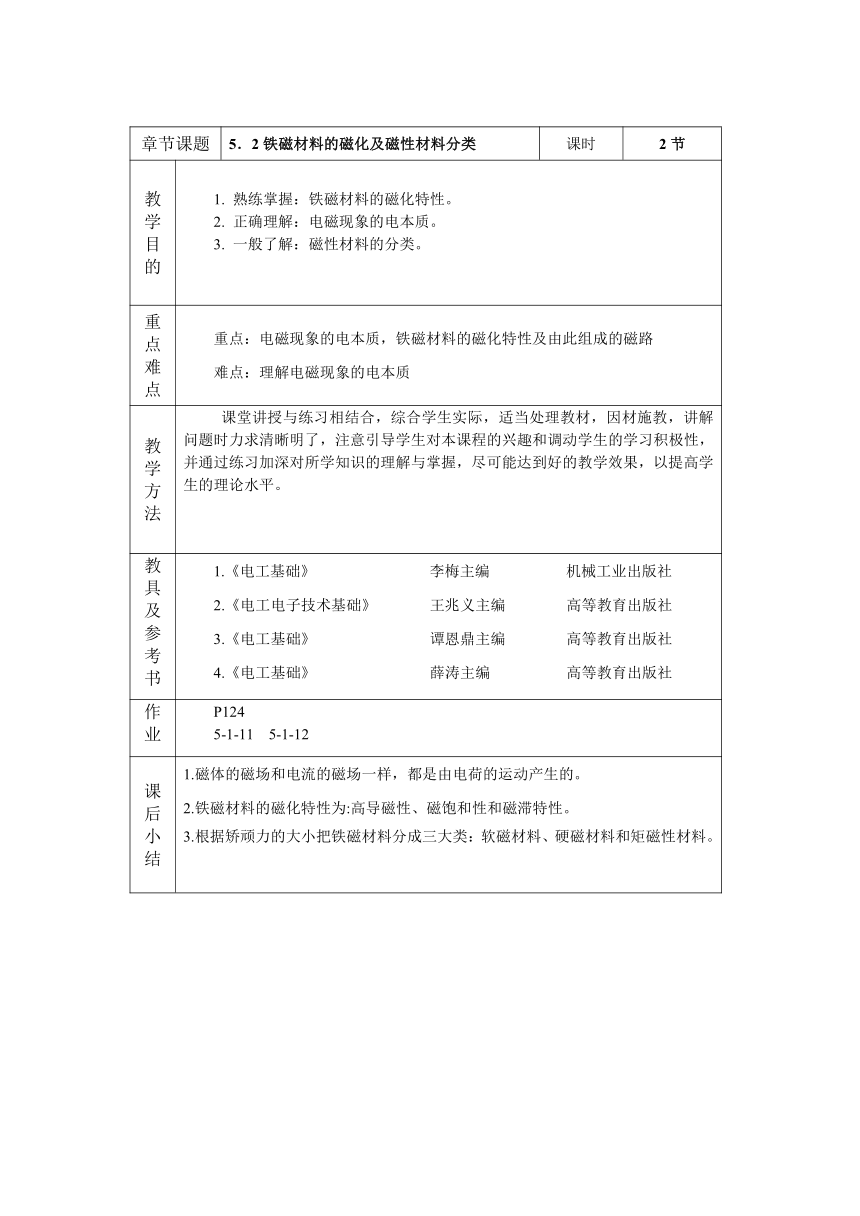

章节课题 5．2铁磁材料的磁化及磁性材料分类 课时 2节
教 学 目 的 1. 熟练掌握：铁磁材料的磁化特性。 2. 正确理解：电磁现象的电本质。 3. 一般了解：磁性材料的分类。
重点难点 重点：电磁现象的电本质，铁磁材料的磁化特性及由此组成的磁路 难点：理解电磁现象的电本质
教学方法 课堂讲授与练习相结合，综合学生实际，适当处理教材，因材施教，讲解问题时力求清晰明了，注意引导学生对本课程的兴趣和调动学生的学习积极性，并通过练习加深对所学知识的理解与掌握，尽可能达到好的教学效果，以提高学生的理论水平。
教具及参考书 1.《电工基础》 李梅主编 机械工业出版社 2.《电工电子技术基础》 王兆义主编 高等教育出版社 3.《电工基础》 谭恩鼎主编 高等教育出版社 4.《电工基础》 薛涛主编 高等教育出版社
作业 P124 5-1-11 5-1-12
课 后 小 结 1.磁体的磁场和电流的磁场一样，都是由电荷的运动产生的。 2.铁磁材料的磁化特性为:高导磁性、磁饱和性和磁滞特性。 3.根据矫顽力的大小把铁磁材料分成三大类：软磁材料、硬磁材料和矩磁性材料。
教学内容 5.2铁磁材料的磁化及磁性材料分类 教学目的 掌握：铁磁材料的磁化特性。 理解：电磁现象的电本质。 了解：磁性材料的分类。 技能要求 掌握： 磁滞回线的分析。 了解： 各种铁磁材料的用途。 教学内容 5.2.铁磁材料的磁化特性及磁性材料分类 5.2.1 铁磁材料的磁化特性、磁化曲线及磁滞回线 1. 电磁现象的电本质 无论是磁体产生的磁场还是导线中电流产生的磁场，其本质是一样的，即磁场都是由电流产生的。 2．铁磁材料的磁化特性 a) 磁化前 b) 磁化后 给铁磁材料外加磁场强度H，通过电磁测量仪表测得磁感应强度B，可得到H与B的关系曲线，即磁化曲线。通过对磁化曲线的分析，可得出铁磁材料的磁化特性为： （1）高导磁性 B 与H基本上呈线性关系。此段曲线是电动机、变压器、电磁铁等电器的应用曲线 1.1 晶体二极管 1.1.1半导体的基本知识 1. 什么是半导体 半导体是介于导体和非导体之间的物质（如硅和锗）。与导体和绝缘体具有能或不能传导电流那样非常明显的性质相比，半导体的导电能力则会根据周围状态（或条件）改变其性质。如温度升高，光照增强，掺杂质等均会使半导体的导电能力大为增强。 2. 半导体的分类 纯净的半导体称为本征半导体。在纯净半导体中掺入杂质元素后，使导电性能增强的半导体,称为杂质半导体，根据掺入杂质的不同，可得到二种不同类型的半导体：N型半导体和P型半导体。各种半导体之间的关系如图1.1.1所示。
教学内容 磁饱和性 当过了曲线的b点，由于小磁畴已基本全部转向，H再增加时B已基本不再增加，这时B值达到饱和值Bm 。 可见，铁磁材料的B与H不成正比，所以铁磁材料的μ值不是常数，随H而变化。由于磁通Φ与B成正比，产生磁通的励磁电流I与H成正比，因此铁磁材料的Φ与I也不成正比 （3）磁滞特性 磁滞：铁磁材料在磁化过程中B的变化落后于H的变化现象。 当继续增加反向H值，铁磁材料被反方向磁化，当反向H值达到最大值－Hm 时，B值也随之增加到反方向的饱和值－Bm。 当H完成一个循环，铁磁材料的B值即沿闭合曲线abcdefa变化，这个闭合曲线称为磁滞回线。 半导体器件 教学目的 掌握：二极管的基本特性；二极管和三极管器件的外形和电路符号；三极管的电流分配关系。 理解：二极管的伏安特性曲线和主要参数；三极管的放大作用和主要参数。 了解： 三极管场效应管的结构，场效应管的分类。 技能要求 掌握： 万用表判别二极管和三极管的质量和电极的方法。 了解： 场效应管的保存、取用、焊接的操作要领。 教学内容 1.1 晶体二极管 1.1.1半导体的基本知识 1. 什么是半导体 半导体是介于导体和非导体之间的物质（如硅和锗）。与导体和绝缘体具有能或不能传导电流那样非常明显的性质相比，半导体的导电能力则会根据周围状态（或条件）改变其性质。如温度升高，光照增强，掺杂质等均会使半导体的导电能力大为增强。 2. 半导体的分类 纯净的半导体称为本征半导体。在纯净半导体中掺入杂质元素后，使导电性能增强的半导体,称为杂质半导体，根据掺入杂质的不同，可得到二种不同类型的半导体：N型半导体和P型半导体。各种半导体之间的关系如图1.1.1所示。
教学内容 磁滞损耗：铁磁材料在交变磁化过程中，由于磁畴在不断地改变方向，使铁磁材料内部分子振动加剧，温度升高，造成的能量消耗。 磁滞损耗的程度与铁磁材料的性质有关，不同的铁磁材料其磁滞损耗不同，磁滞损耗对电机和变压器等电器设备的运行不利，是引起铁心发热的原因之一。 铁磁材料的分类和用途 根据矫顽力的大小把铁磁材料分成三大类。 1、软磁材料 这类材料的剩磁、矫顽力、磁滞损耗都较小，磁滞回线狭长，称为软磁材料。常用的软磁材料有铸钢、铸铁、硅钢片、玻莫合金、铁氧体等。硅钢片是制造变压器、交流电动机、接触器、交流电磁铁等电器设备的重要导磁材料；铸铁、铸钢一般用来制造电动机的机壳；而铁氧体是用来制造高频磁路的导磁材料。 硬磁材料 这类磁性材料，它的剩磁、矫顽力、磁滞损耗都较大，磁滞回线较宽，所示，这类材料称为硬磁材料。硬磁材料磁化后，能得到很强的剩磁，而又不易退磁，因此这类材料适用于制造永久磁铁。常用的硬磁材料有钨钢、铝镍合金、钕铁硼合金等。在磁电式仪表、扬声器中的磁钢、永久磁铁等就是用硬磁材料制成的。 半导体器件 教学目的 掌握：二极管的基本特性；二极管和三极管器件的外形和电路符号；三极管的电流分配关系。 理解：二极管的伏安特性曲线和主要参数；三极管的放大作用和主要参数。 了解： 三极管场效应管的结构，场效应管的分类。 技能要求 掌握： 万用表判别二极管和三极管的质量和电极的方法。 了解： 场效应管的保存、取用、焊接的操作要领。 教学内容 1.1 晶体二极管 1.1.1半导体的基本知识 1. 什么是半导体 半导体是介于导体和非导体之间的物质（如硅和锗）。与导体和绝缘体具有能或不能传导电流那样非常明显的性质相比，半导体的导电能力则会根据周围状态（或条件）改变其性质。如温度升高，光照增强，掺杂质等均会使半导体的导电能力大为增强。 2. 半导体的分类 纯净的半导体称为本征半导体。在纯净半导体中掺入杂质元素后，使导电性能增强的半导体,称为杂质半导体，根据掺入杂质的不同，可得到二种不同类型的半导体：N型半导体和P型半导体。各种半导体之间的关系如图1.1.1所示。
