第五章 光现象
第二节 光的反射
北师大版 八年级物理 上册
目 录
01
自主学习
02
全程探究
03
全员提高
04
自我评价
PART 01自主学习
（一）学习目标
1、了解光的反射现象，知道什么是入射光线、反射光线、法线、入射角、反射角。
2、了解光的反射定律，知道光的反射现象中光路是可逆的。
3、知道镜面反射和漫反射的区别以及它们的应用。
4、会根据光的反射定律作图。
1、入射光线与平面镜的夹角为60°，则反射角为______°，反射光线与入射光线夹角为______°；当光线垂直射向平面镜时，反射角为_________°。
2.探究“光的反射现象”，减小入射光线与平面镜的夹角，则反射角将______（选填“增大”或“减小”）。小敏和小华通过同一平面镜彼此看到了对方的眼睛，这说明在光的反射现象中光路是______的。
PART 01自主学习
（二）自学检测
知识点 1
PART 02全程探究

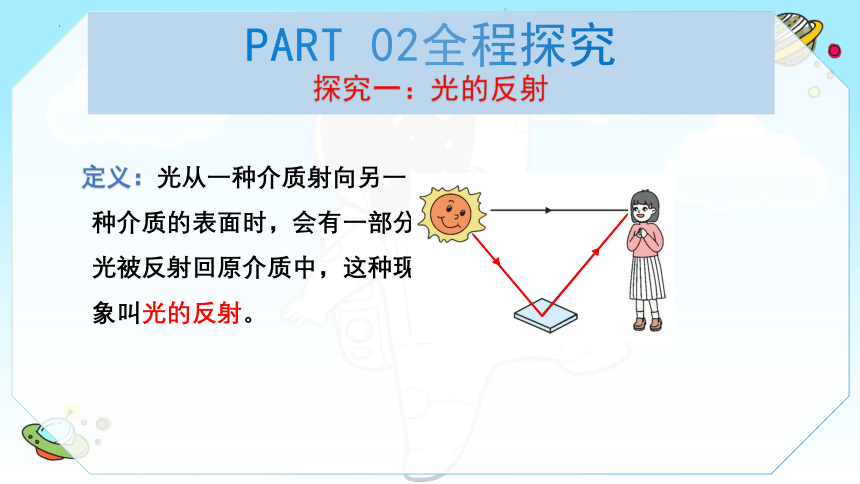

探究一：光的反射
定义：光从一种介质射向另一种介质的表面时，会有一部分光被反射回原介质中，这种现象叫光的反射。
与反射有关的基本概念
入射点
O
A
B
入射光线
反射光线
入射角 i
反射角 r
法线 N
E
F
探究光的反射定律
实验装置
水平放置的小镜子
显示光传播路径的屏
它由两个大小相同的扇形面E、F连接而成。
E与镜子M固定一起，
F可绕接缝ON转动。

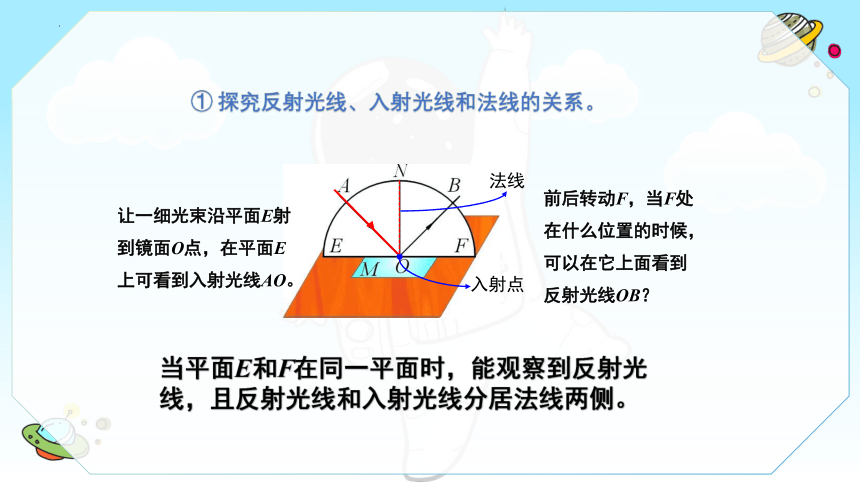

① 探究反射光线、入射光线和法线的关系。
让一细光束沿平面E射到镜面O点，在平面E上可看到入射光线AO。
入射点
法线
前后转动F，当F处在什么位置的时候，可以在它上面看到反射光线OB？
当平面E和F在同一平面时，能观察到反射光线，且反射光线和入射光线分居法线两侧。

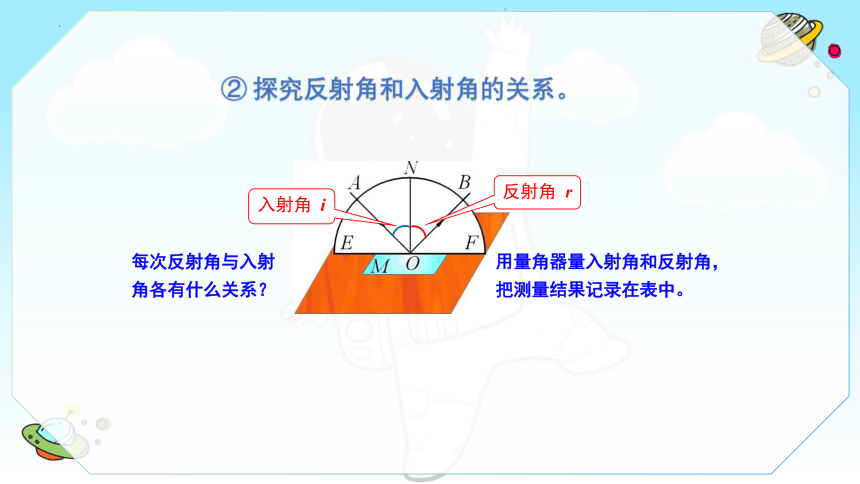

② 探究反射角和入射角的关系。
每次反射角与入射角各有什么关系？
入射角 i
反射角 r
用量角器量入射角和反射角，把测量结果记录在表中。
次数 入射角 i 反射角 r
1
2
3
……
② 探究反射角和入射角的关系。
结论：光在发生反射时，反射光线、入射光线与法线在同一平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角。这就是光的反射定律。
光路的可逆性
O
A
B
E
F
在光的反射中，光路是可逆的。
利用光的反射定律作图
① 已知入射光线作反射光线。
找到入射点
作法线
作反射光线
反射角=入射角
60°
② 已知反射光线作入射光线。
找到入射点
作法线
作入射光线
反射角=入射角
45°
③ 已知入射光线和反射光线确定平面镜的位置。
作出入射光线和反射光线夹角的平分线（即法线）
作垂直于法线的一条直线
（该直线即为平面镜）
知识点 1
PART 02全程探究
探究二：镜面反射和漫反射
镜面反射：平行光入射到光滑表面上时，反射光也是平行的。
漫反射：平行光射到凹凸不平的表面上，反射光射向各个方向。
PART 03全员提高
（一）统一观点
1、 图为观察微小形变的装置。平面镜M放置在水平桌面上，光源S发出一束激光射到镜面上，经反射后在标尺上形成光斑P。若在图示位置用力F向下挤压桌面，则（　　）
A．激光束的入射角增大反射角减小
B．激光束的入射角减小反射角增大
C．标尺上的光斑右移
D．标尺上的光斑左移
PART 03全员提高
（二）课堂检测
C
2、如图是晚上汽车在干燥的沥青路面和潮湿的沥青路面上行驶时大灯部分光路简图，在晚上开车时 （　　）
A．潮湿的路面更容易发生光漫反射
B．干燥的路面发生光的折射
C．对面无车时，驾驶员看潮湿的路面更暗
D．照射到干燥路面上的光不遵循光的反射定律
PART 03全员提高
（二）课堂检测
C
3、如图所示，小易利用激光灯、可折转的光屏、平面镜等器材探究光的反射定律。下列说法正确的是（　　）
A．光屏能显示光路，是因为发生了镜面反射
B．将左侧光屏向后折转，是为了探究“反射光线、
入射光线与法线是否在同一平面内”
C．验证“光路可逆”时必须用两个激光灯
D．验证“反射角等于入射角”时，入射角不能为0°
PART 03全员提高
（二）课堂检测
B
4、按要求作图（请保留作图痕迹）：如图所示，画出入射光经互相垂直的两个平面镜反射的光路。
PART 03全员提高
（二）课堂检测
450
5、入射光线与镜面成 15°角，则反射角是______，如果将光线绕入射点向法线方向转过 10°，则反射光线与入射光线之间的夹角是______。
PART 03全员提高
（二）课堂检测
75°
130°
这节课我学到了什么？
我还有什么疑问？
01
02
03
课后反思
PART 03自我评价
谢谢大家！
