(共21张PPT)
第五章 光现象
第四节 光的折射
北师大版 八年级物理 上册

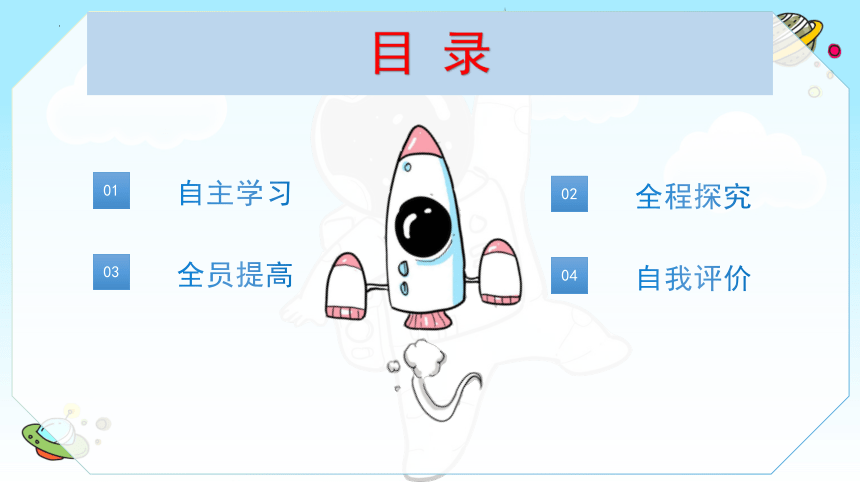

目 录
01
自主学习
02
全程探究
03
全员提高
04
自我评价
PART 01自主学习

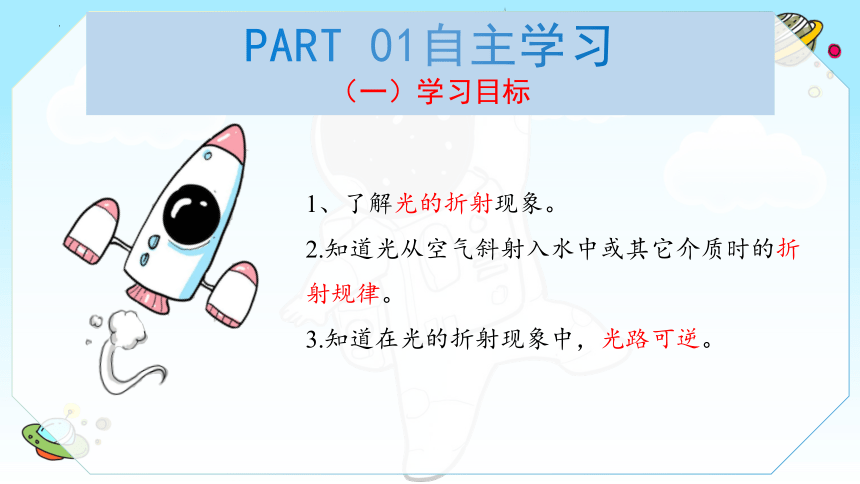

（一）学习目标
1、了解光的折射现象。
2.知道光从空气斜射入水中或其它介质时的折射规律。
3.知道在光的折射现象中，光路可逆。

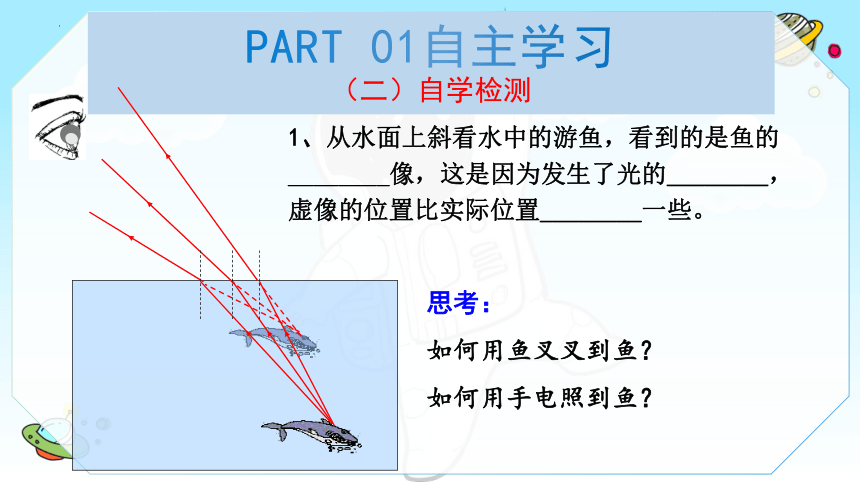

1、从水面上斜看水中的游鱼，看到的是鱼的________像，这是因为发生了光的________，虚像的位置比实际位置________一些。
PART 01自主学习
（二）自学检测
思考：
如何用鱼叉叉到鱼？
如何用手电照到鱼？
知识点 1
PART 02全程探究

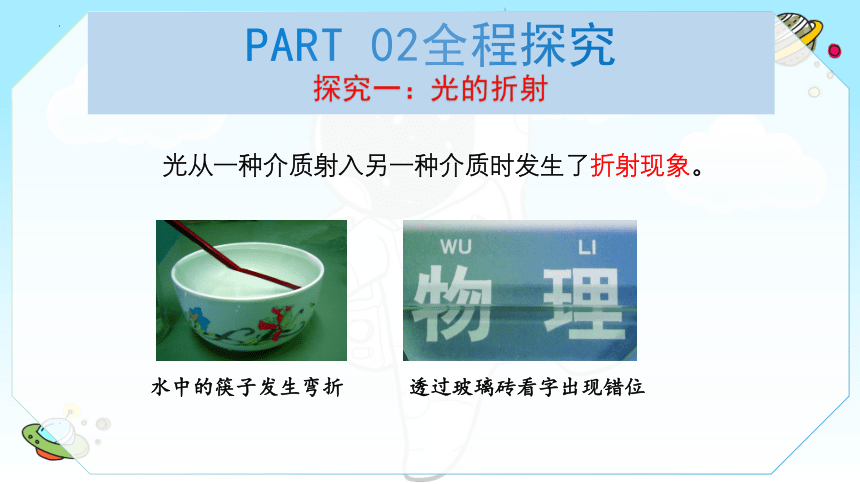

探究一：光的折射
水中的筷子发生弯折
透过玻璃砖看字出现错位
光从一种介质射入另一种介质时发生了折射现象。

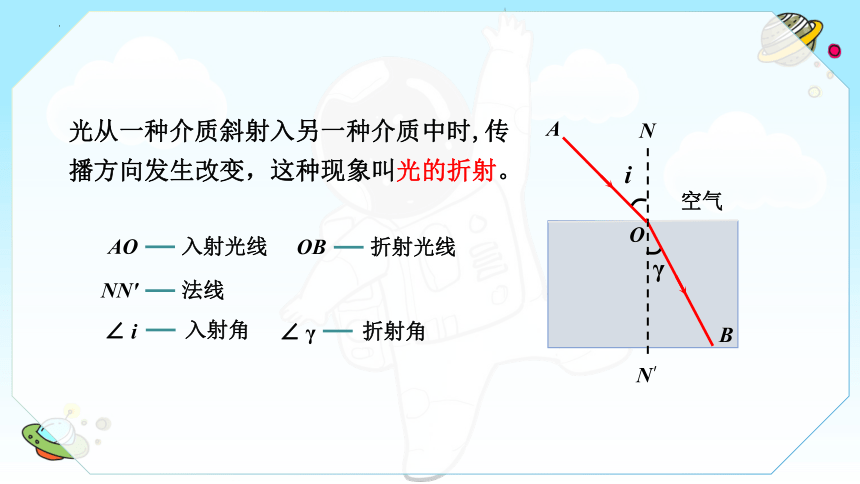

光从一种介质斜射入另一种介质中时,传播方向发生改变，这种现象叫光的折射。
i
γ
B
N
N′
A
O
空气
入射光线
AO
折射光线
OB
法线
NN′
入射角
∠ i
折射角
∠ γ
知识点 1
PART 02全程探究

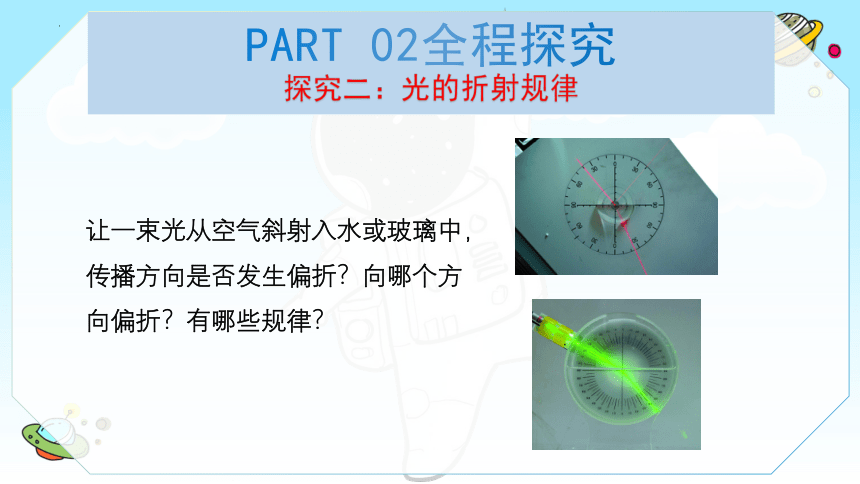

探究二：光的折射规律
让一束光从空气斜射入水或玻璃中，传播方向是否发生偏折？向哪个方向偏折？有哪些规律？

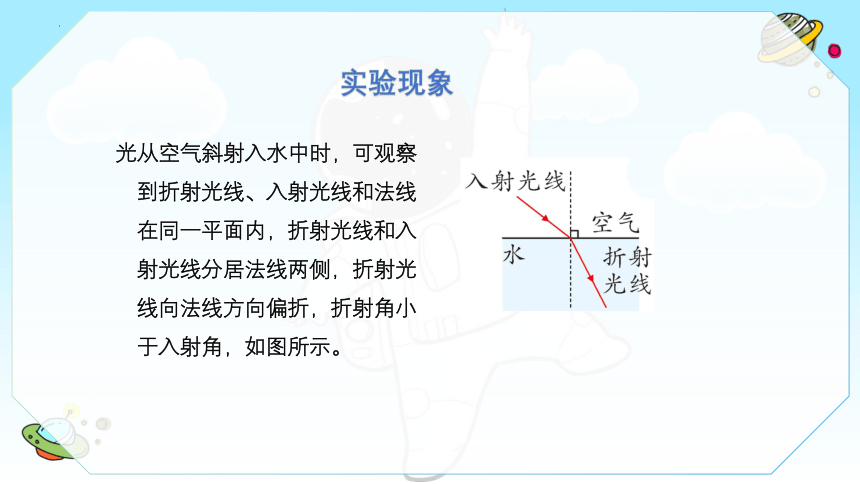

光从空气斜射入水中时，可观察到折射光线、入射光线和法线在同一平面内，折射光线和入射光线分居法线两侧，折射光线向法线方向偏折，折射角小于入射角，如图所示。
实验现象

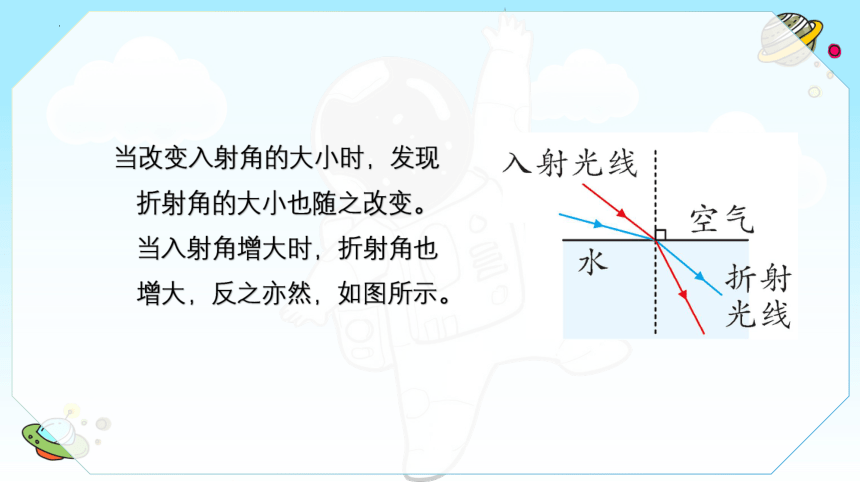

当改变入射角的大小时，发现折射角的大小也随之改变。当入射角增大时，折射角也增大，反之亦然，如图所示。
光从空气垂直射入水中时，传播方向不变，如图所示。
实验结论
1、光在发生折射时，折射光线跟入射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。
2、当光从空气中斜射入水或玻璃中时，折射角小于入射角，入射角增大(或减小)时，折射角也增大(或减小)；当光从水或玻璃中斜射入空气中时，折射角大于入射角。
3、在光的折射现象中，光路是可逆的。
知识点 1
PART 02全程探究
探究三：生活中的折射现象
在岸上看水中的物体，物体的位置“变浅”
海市蜃楼
PART 03全员提高
（一）统一观点
1、下列现象属于光的折射的是（ ）
PART 03全员提高
（二）课堂检测
2、对于光在玻璃和空气的界面处发生反射和折射时的情况，下列说法正确的是（ ）
A. 光从空气射入玻璃中时，折射角大于入射角
B. 光从空气射入玻璃中时，折射光线可能不偏折
C. 光垂直玻璃表面入射时，入射角、反射角、折射角都是 0°
D. 随着入射角的增大，反射角增大，但折射角却减小
PART 03全员提高
（二）课堂检测
C
3、 一个圆柱形的烧杯内装水，将一根木棍竖直插入其中，位置比圆心偏左些(俯视图如图)，现从侧面观察，则哪幅图能正确反映所看到的情景（ ）
PART 03全员提高
（二）课堂检测
B
4、有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作使光斑向左移动的是（　）
A．保持水面高度不变，使激光笔向右平移
B．保持激光射入角度不变，使水面上升
C．保持激光射入角度不变，使水面下降
D．保持水面高度和入射点不变，使激光入射角增大
PART 03全员提高
（二）课堂检测
A
5、将一枚硬币放在碗底，眼睛在A处恰好看不到它，沿碗壁缓缓向碗中加水，在A处又能看到“硬币”，这是因为（　 ）
A．光从空气斜射入水中时，发生反射形成的实像
B．光从空气斜射入水中时，发生反射形成的虚像
C．光从水斜射入空气时，发生折射形成的实像
D．光从水斜射入空气时，发生折射形成的虚像
PART 03全员提高
（二）课堂检测
D
这节课我学到了什么？
我还有什么疑问？
01
02
03
课后反思
PART 03自我评价
谢谢大家！
