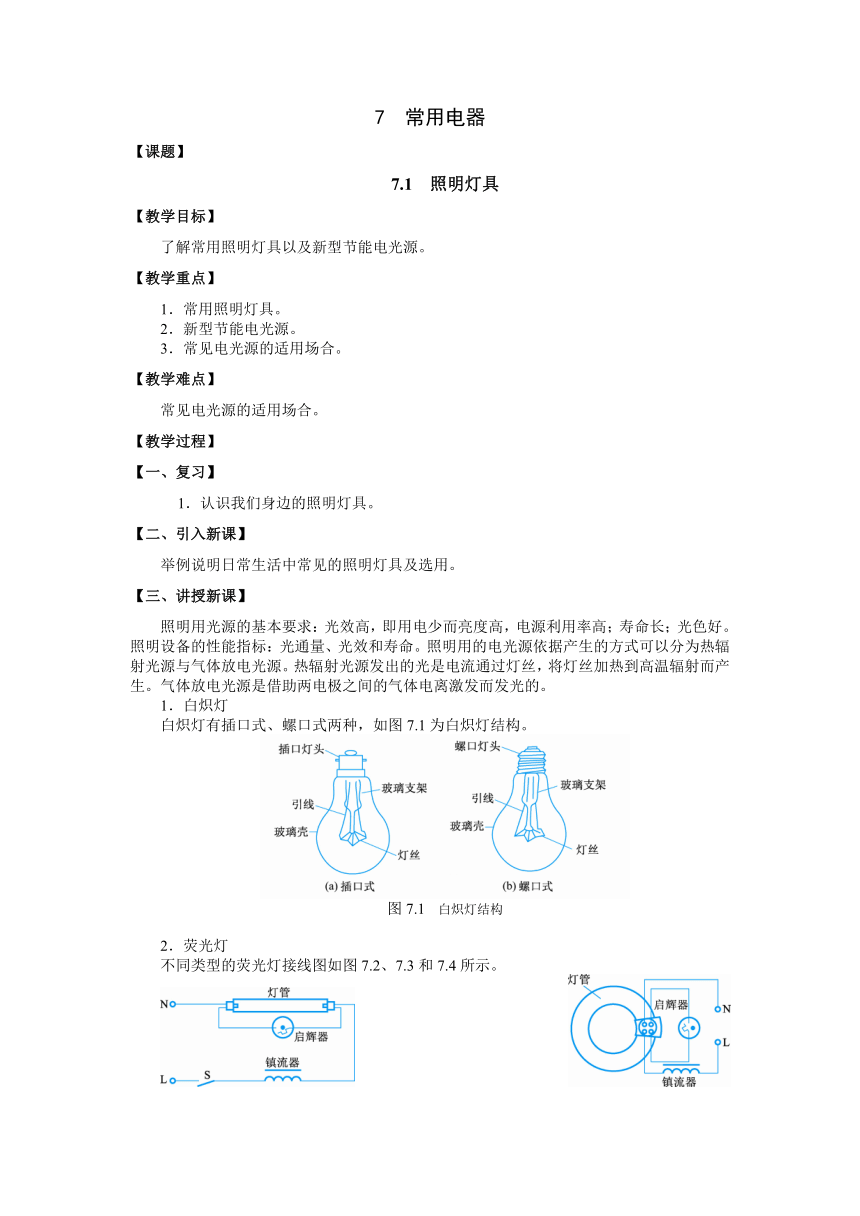

7 常用电器
【课题】
7.1 照明灯具
【教学目标】
了解常用照明灯具以及新型节能电光源。
【教学重点】
1．常用照明灯具。
2．新型节能电光源。
3．常见电光源的适用场合。
【教学难点】
常见电光源的适用场合。
【教学过程】
【一、复习】
1．认识我们身边的照明灯具。
【二、引入新课】
举例说明日常生活中常见的照明灯具及选用。
【三、讲授新课】
照明用光源的基本要求：光效高，即用电少而亮度高，电源利用率高；寿命长；光色好。照明设备的性能指标：光通量、光效和寿命。照明用的电光源依据产生的方式可以分为热辐射光源与气体放电光源。热辐射光源发出的光是电流通过灯丝，将灯丝加热到高温辐射而产生。气体放电光源是借助两电极之间的气体电离激发而发光的。
1．白炽灯
白炽灯有插口式、螺口式两种，如图7.1为白炽灯结构。
图7.1 白炽灯结构
2．荧光灯
不同类型的荧光灯接线图如图7.2、7.3和7.4所示。
图7.2 直管形荧光灯接线图 图7.3 环形荧光灯接线图 图7.4 U形荧光灯接线图
3．高压钠灯
高压钠灯属于气体放电灯，这种灯的放电管中充有钠蒸气，并用两个电极接通，其结构如图7.5所示。高压钠灯在安装时一般要求灯头在上，若灯头在下，灯泡轴线与水平线夹角不应超过200
图7.5 高压钠灯结构图
4．三基色节能荧光灯
三基色节能荧光灯结构示意图如图7.6所示。
三基色节能荧光灯的发光效率比普通荧光灯提高30％左右。
图7.6 三基色节能荧光灯结构示意图
5．LED灯
LED灯的主要器件是LED发光二极管，LED是一种能够将电能转化为可见光的半导体器件，它可以直接把电能转化成光能。LED照明灯灯头如图7.7所示。
图7.7 LED照明灯灯头
常用电光源的适用场合如表7.1所示。
表7.1 常用电光源的适用场合
【四、小结】
了解常用照明灯具以及新型节能电光源。
【五、习题】
一、是非题：1；二、选择题：1、2、3；三、填空题：1。
