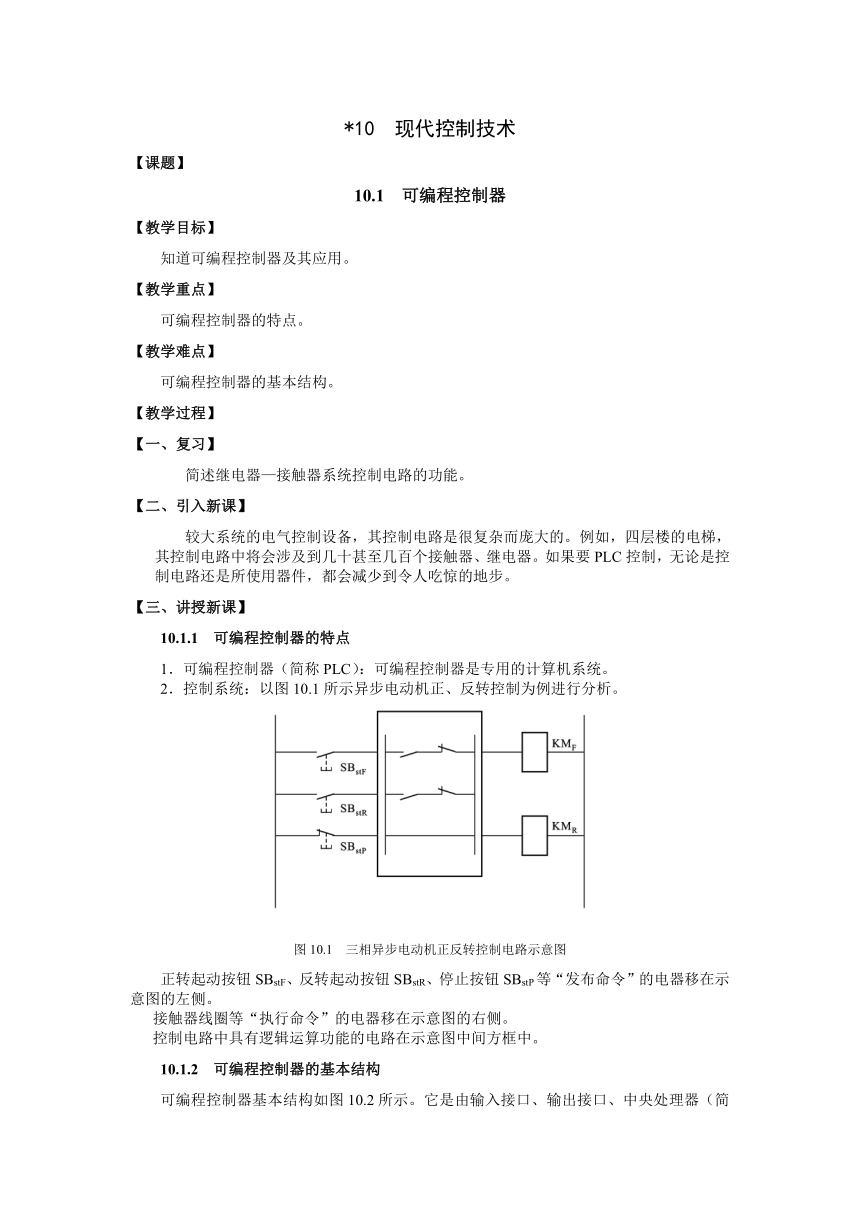

*10 现代控制技术
【课题】
10.1 可编程控制器
【教学目标】
知道可编程控制器及其应用。
【教学重点】
可编程控制器的特点。
【教学难点】
可编程控制器的基本结构。
【教学过程】
【一、复习】
简述继电器—接触器系统控制电路的功能。
【二、引入新课】
较大系统的电气控制设备，其控制电路是很复杂而庞大的。例如，四层楼的电梯，其控制电路中将会涉及到几十甚至几百个接触器、继电器。如果要PLC控制，无论是控制电路还是所使用器件，都会减少到令人吃惊的地步。
【三、讲授新课】
10.1.1　可编程控制器的特点
1．可编程控制器（简称PLC）：可编程控制器是专用的计算机系统。
2．控制系统：以图10.1所示异步电动机正、反转控制为例进行分析。
图10.1　三相异步电动机正反转控制电路示意图
正转起动按钮SBstF、反转起动按钮SBstR、停止按钮SBstP等“发布命令”的电器移在示意图的左侧。
接触器线圈等“执行命令”的电器移在示意图的右侧。
控制电路中具有逻辑运算功能的电路在示意图中间方框中。
10.1.2　可编程控制器的基本结构
可编程控制器基本结构如图10.2所示。它是由输入接口、输出接口、中央处理器（简称CPU）和电源部件组成。
图10.2　PLC基本结构示意图
如图10.3为PLC和编程器外形图。图中，输入单元和输出单元是连接输入、输出设备的接口，持续在CPU内存储器中处理。编程器用来输入程序，其作用相当于计算机的键盘。
图10.3　PLC和编程器外形图
【四、小结】
可编程控制器（PLC）作为新型工业控制设备必将逐步取代传统继电器——接触器系统，就目前而言，虽然其输出还要配合接触器，但其内部软件形成的软继电器所能发挥的功能仍然是十分强大的。
【五、习题】
是非题：1；二、选择题：1；三、填空题：1、2。
