【课题】
13.2 多级放大电路
【教学目标】
知道多级放大电路的特点。
【教学重点】
多级放大电路耦合方式。
【教学难点】
多级放大电路耦合方式。
【教学过程】
【一、复习】
放大电路的输入电阻Ri、输出电阻Ro的概念。
【二、引入新课】
多级放大电路是解决单个三极管组成的放大电路放大量不足的问题。目前多级放大电路一般在集成电路中制造。
【三、讲授新课】

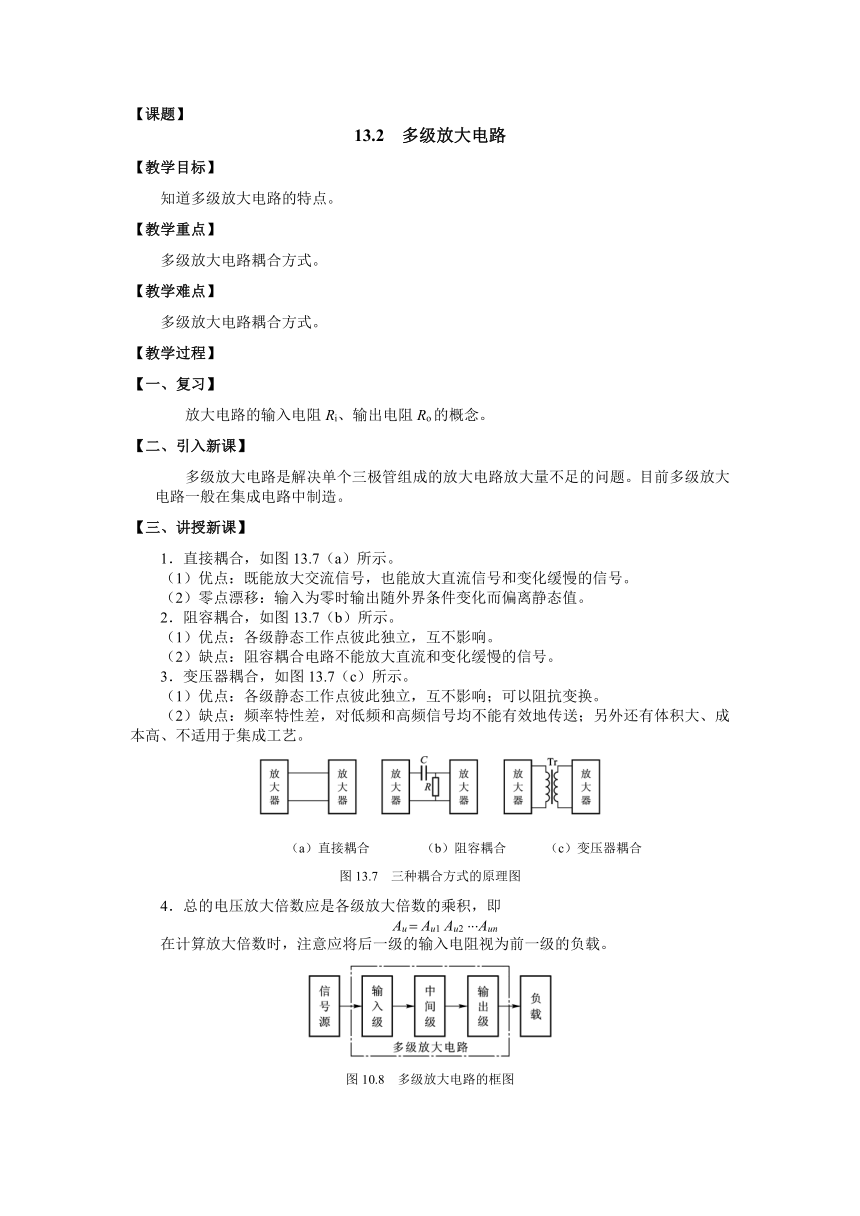

1.直接耦合,如图13.7(a)所示。
(1)优点:既能放大交流信号,也能放大直流信号和变化缓慢的信号。
(2)零点漂移:输入为零时输出随外界条件变化而偏离静态值。
2.阻容耦合,如图13.7(b)所示。
(1)优点:各级静态工作点彼此独立,互不影响。
(2)缺点:阻容耦合电路不能放大直流和变化缓慢的信号。
3.变压器耦合,如图13.7(c)所示。
(1)优点:各级静态工作点彼此独立,互不影响;可以阻抗变换。
(2)缺点:频率特性差,对低频和高频信号均不能有效地传送;另外还有体积大、成本高、不适用于集成工艺。
(a)直接耦合 (b)阻容耦合 (c)变压器耦合
图13.7 三种耦合方式的原理图
4.总的电压放大倍数应是各级放大倍数的乘积,即
AuAu1 Au2Aun
在计算放大倍数时,注意应将后一级的输入电阻视为前一级的负载。
图10.8 多级放大电路的框图

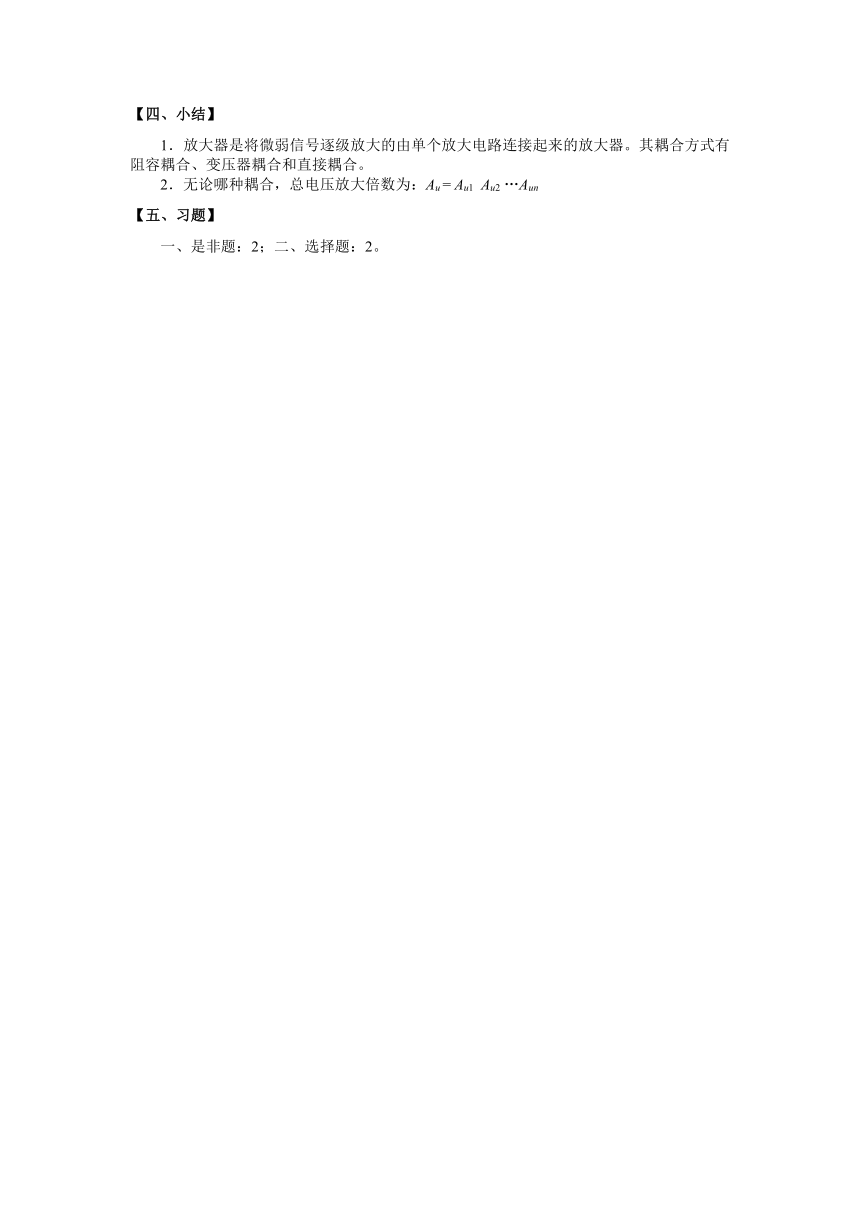

【四、小结】
1.放大器是将微弱信号逐级放大的由单个放大电路连接起来的放大器。其耦合方式有阻容耦合、变压器耦合和直接耦合。
2.无论哪种耦合,总电压放大倍数为:Au = Au1Au2…Aun
【五、习题】
一、是非题:2;二、选择题:2。
【课题】
13.3 射极输出器
【教学目标】
知道射极输出器的特性及应用。
【教学重点】
1.射极输出器特点。
2.射极输出器的应用。
【教学难点】
射极输出器的输入电阻、输出电阻分析。
【教学过程】
【一、复习】
1.放大电路输入电阻和输出电阻概念。
2.放大电路电压放大倍数的计算。
【二、引入新课】
射极输出器作为另一种结构(共集电极放大器)的放大电路,有着许多一般放大电路所没有的特性。例如输入电阻大、输出电阻小、不倒相等。
【三、讲授新课】
射极输出器:信号由三极管发射极输出。如图13.13所示为射极输出器电路。
图13.13 射极输出器电路
13.3.1 电压放大倍数、输入电阻和输出电阻
1.电压放大倍数Au
uiube ue ube uorbeib +(1+ )RLib
uoRLie(1+β)RL ib
式中RLRERL
Au
通常Rbe <<(1 )RL,所以
Au 1
电压放大倍数是1并为正值,可见输出电压uo随着输入电压ui变化而变化。
2.输入电阻Ri
riRBriRB[rbe(1 )RL ]RB( 1 )RL
由于RB和(1)RL值都较大,所以射极输出器的输入电阻Ri很高。
3.输出电阻Ro
射极输出器的uoui,当ui保持不变时,uo就近似不变,可见负载电阻对输出电压影响很小。说明射极输出器带负载能力很强。只有放大电路输出电阻很小时,其带负载能力才强。可判断射极输出器的输出电阻很低。
13.3.2 射极输出器的应用
1.用作输入级。利用它输入电阻很高的特点,可减小对信号源的衰减,有利于信号的传输。
2.用作输出极。射极输出器接入负载或负载变化时,输出电压变化很小,使输出电压更加稳定。
3.用作中间隔离级。利用它输入电阻高可提高前级的电压放大倍数;利用它输出电阻低可减小后级对前级的影响,使前、后级能够得到更好的配合。
【四、小结】
1.共集电极放大电路也称为射极输出器,其放大的信号从发射极输出。
2.该放大电路具有输入阻抗高、输出阻抗低、放大倍数近似为1的特点。
3.应用于多级放大电路的输入级、中间级和输出级。
【五、习题】
一、是非题:3、4;二、选择题:3。
