【课题】
13.6 放大电路中的负反馈
【教学目标】
知道反馈的极性判别。了解负反馈的类型。知道负反馈对放大器性能的影响。
【教学重点】
1．负反馈放大电路的类型。
2．负反馈对放大器性能的影响。
【教学难点】
1．负反馈放大电路的类型。
2．负反馈对放大器性能的影响。
【教学过程】
【一、复习】
放大电路的饱和失真、截止失真产生的原因。
【二、引入新课】
负反馈作为放大电路来说是必不可少的。可以说放大电路若没有负反馈是无法正常工作的。不过负反馈的情况比较复杂，在本节内容中只是简单介绍。
【三、讲授新课】
13.6.1 负反馈的概念
1．反馈：将放大电路输出信号的一部分或全部，通过一定的方式送回到放大电路输入端，使放大电路的输入量不仅受输入信号的控制，而且还受放大电路输出量的影响。

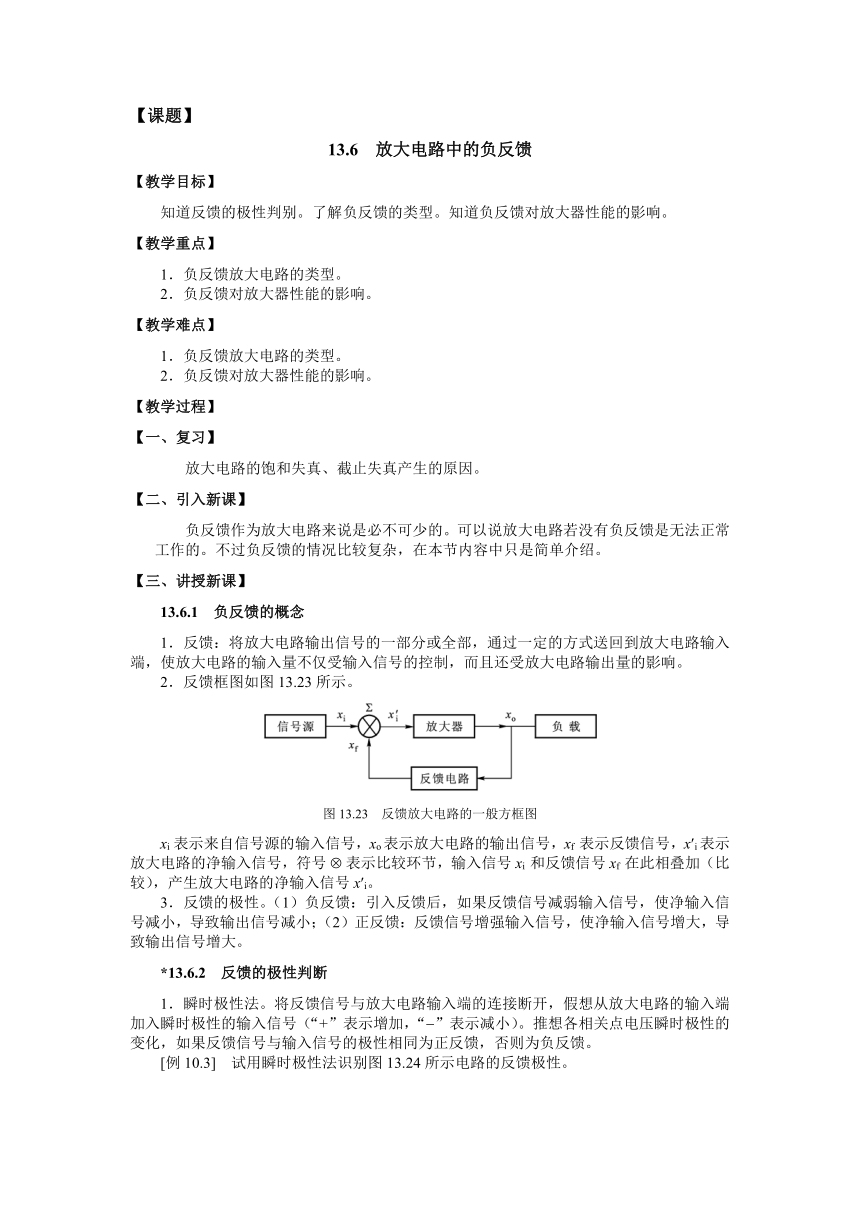

2．反馈框图如图13.23所示。
图13.23 反馈放大电路的一般方框图
xi表示来自信号源的输入信号，xo表示放大电路的输出信号，xf 表示反馈信号，xi表示放大电路的净输入信号，符号表示比较环节，输入信号xi 和反馈信号xf 在此相叠加（比较），产生放大电路的净输入信号xi。
3．反馈的极性。（1）负反馈：引入反馈后，如果反馈信号减弱输入信号，使净输入信号减小，导致输出信号减小；（2）正反馈：反馈信号增强输入信号，使净输入信号增大，导致输出信号增大。
*13.6.2 反馈的极性判断
1．瞬时极性法。将反馈信号与放大电路输入端的连接断开，假想从放大电路的输入端加入瞬时极性的输入信号（“+”表示增加，“”表示减小）。推想各相关点电压瞬时极性的变化，如果反馈信号与输入信号的极性相同为正反馈，否则为负反馈。

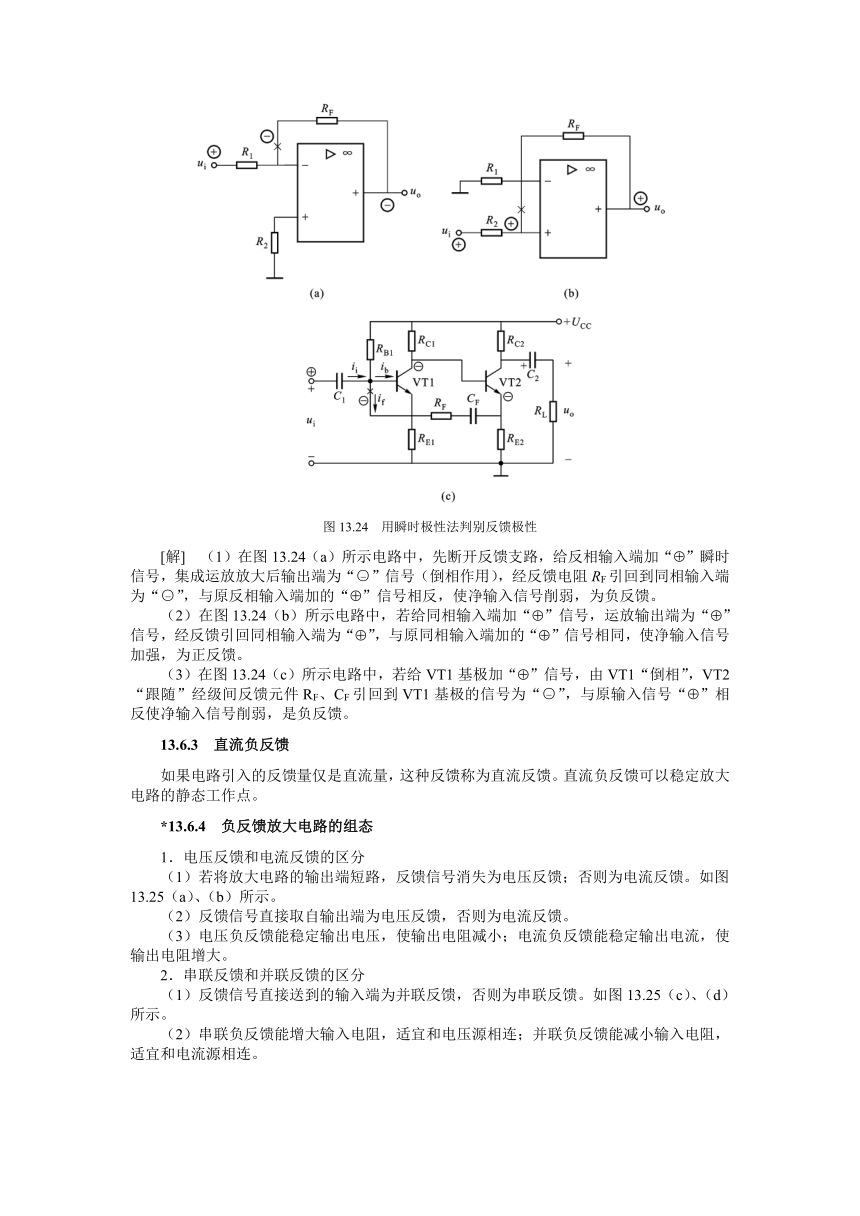

[例10.3]　试用瞬时极性法识别图13.24所示电路的反馈极性。
图13.24　用瞬时极性法判别反馈极性
[解] （1）在图13.24（a）所示电路中，先断开反馈支路，给反相输入端加“”瞬时信号，集成运放放大后输出端为“”信号（倒相作用），经反馈电阻RF引回到同相输入端为“”，与原反相输入端加的“”信号相反，使净输入信号削弱，为负反馈。
（2）在图13.24（b）所示电路中，若给同相输入端加“”信号，运放输出端为“”信号，经反馈引回同相输入端为“”，与原同相输入端加的“”信号相同，使净输入信号加强，为正反馈。
（3）在图13.24（c）所示电路中，若给VT1基极加“”信号，由VT1“倒相”，VT2“跟随”经级间反馈元件RF、CF引回到VT1基极的信号为“”，与原输入信号“”相反使净输入信号削弱，是负反馈。
13.6.3 直流负反馈
如果电路引入的反馈量仅是直流量，这种反馈称为直流反馈。直流负反馈可以稳定放大电路的静态工作点。
*13.6.4 负反馈放大电路的组态
1．电压反馈和电流反馈的区分
（1）若将放大电路的输出端短路，反馈信号消失为电压反馈；否则为电流反馈。如图13.25（a）、（b）所示。
（2）反馈信号直接取自输出端为电压反馈，否则为电流反馈。
（3）电压负反馈能稳定输出电压，使输出电阻减小；电流负反馈能稳定输出电流，使输出电阻增大。
2．串联反馈和并联反馈的区分
（1）反馈信号直接送到的输入端为并联反馈，否则为串联反馈。如图13.25（c）、（d）所示。
（2）串联负反馈能增大输入电阻，适宜和电压源相连；并联负反馈能减小输入电阻，适宜和电流源相连。
（a） （b）
（c） （d）
图13.25　负反馈的分类
3．负反馈四种基本类型：
电压串联负反馈，如图13.26（a）所示；
电压并联负反馈，如图13.26（b）所示；
电流串联负反馈，如图13.26（c）所示；
电流并联负反馈，如图13.26（d）所示。
（a） （b）
（c） （d）
图13.26　负反馈的四种基本类型
*13.6.5 负反馈对放大器性能的影响
1．降低放大倍数。反馈信号与输入信号比较，使净输入信号减小，而基本放大电路的放大倍数不变，负反馈作用导致输出信号减小。因此，具有负反馈的放大器的放大倍数比不加负反馈时要低。
2．提高放大倍数的稳定性。引入负反馈后，使输出信号的变化得到抑制，放大倍数趋于不变，因此提高了放大倍数的稳定性。
3．减小非线性失真。引入负反馈后，反馈电路将输出失真的信号送回到输入电路，使净输入信号产生与输出失真相反的“预失真”信号，经放大，输出信号的失真得到一定程度的“补偿”。
图13.27　负反馈减小非线性失真
4．改变放大电路的输入、输出电阻。电压负反馈减小输入电阻，电流负反馈增大输入电阻；并联反馈减小输入电阻，串联反馈增大输入电阻。
【四、小结】
1．负反馈的概念是将输出信号的一部分回送输入端，使净输入信号减少的控制环节。
2．反馈的极性。负反馈和正反馈。判别正、负反馈通常采用瞬时极性法。负反馈多用于改善放大电路的性能。正反馈多用于振荡电路和数字电路。
3．负反馈能有效改善电路的性能。提高放大倍数的稳定性；减少非线性失真；改善输出电阻等。
4．基本类型。电压串联负反馈，电流串联负反馈，电压并联负反馈，电流并联负反馈。
【五、习题】
一、是非题：5；二、选择题：6、7。
