8 三相异步电动机的基本控制
【课题】
8.1 起动控制
【教学目标】
描述三相异步电动机的正、反转控制电路的原理和电路结构。
【教学重点】
1．接触器的自锁电路。
2．接触器的互锁电路。
【教学难点】
1．接触器的自锁电路。
2．接触器的互锁电路。
【教学过程】
【一、复习】
1．接触器结构与工作原理。
2．交流异步电动机正、反转原因。
【二、引入新课】
从本节开始我们将学习电气控制电路内容，这是电气控制系统中经常使用的电路。无论电气控制电路多么复杂，它们都是从正、反转等电路开始的。
【三、讲授新课】

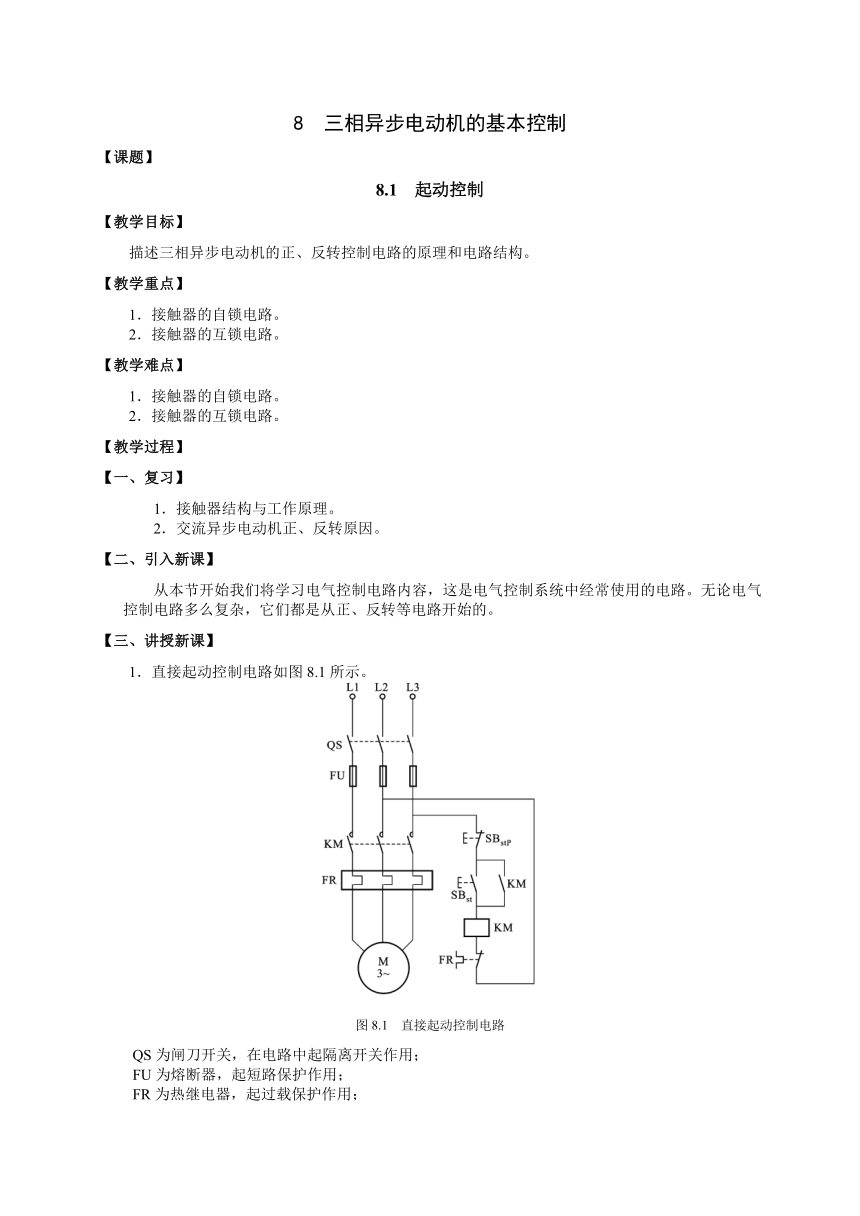

1．直接起动控制电路如图8.1所示。
图8.1　直接起动控制电路
QS为闸刀开关，在电路中起隔离开关作用；
FU为熔断器，起短路保护作用；
FR为热继电器，起过载保护作用；
M为三相交流异步电动机，是直接起动控制电路的控制对象；
SBstP为动断按钮，也称停止按钮；
SBst为动合按钮，也称起动按钮；
KM为接触器，其主触点控制电动机的起动和停止。

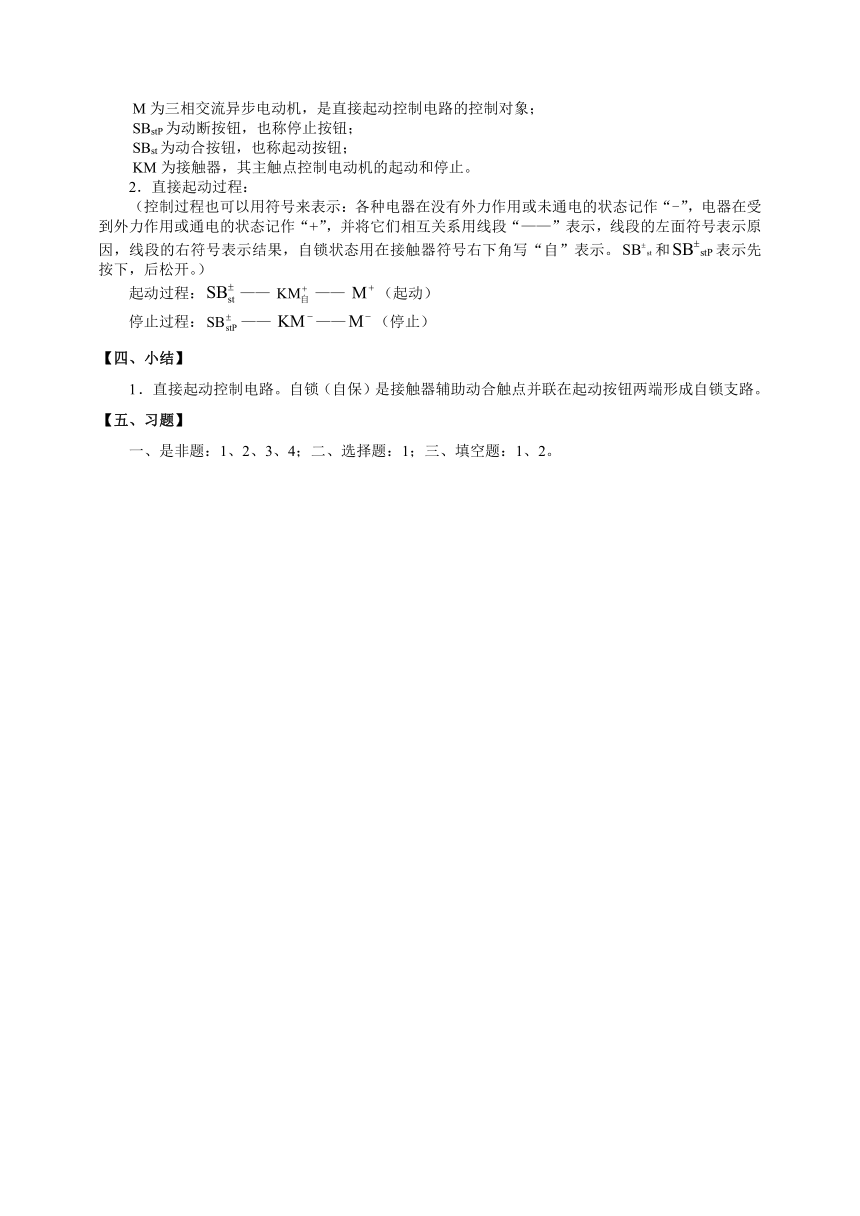

2．直接起动过程：
（控制过程也可以用符号来表示：各种电器在没有外力作用或未通电的状态记作“-”，电器在受到外力作用或通电的状态记作“+”，并将它们相互关系用线段“——”表示，线段的左面符号表示原因，线段的右符号表示结果，自锁状态用在接触器符号右下角写“自”表示。和表示先按下，后松开。）
起动过程：————（起动）
停止过程：————（停止）
【四、小结】
1．直接起动控制电路。自锁（自保）是接触器辅助动合触点并联在起动按钮两端形成自锁支路。
【五、习题】
一、是非题：1、2、3、4；二、选择题：1；三、填空题：1、2。
【课题】
8.2 正、反转控制
【教学目标】
描述三相异步电动机的正、反转控制电路的原理和电路结构。
【教学重点】
1．接触器的自锁电路。
2．接触器的互锁电路。
【教学难点】
1．接触器的自锁电路。
2．接触器的互锁电路。
【教学过程】
【一、复习】
1．接触器结构与工作原理。
2．交流异步电动机正、反转原因。
【二、引入新课】
从本节开始我们将学习电气控制电路内容，这是电气控制系统中经常使用的电路。无论电气控制电路多么复杂，它们都是从正、反转等电路开始的。
1．反转控制电路如图8.2所示。
图8.2 正、反转控制电路
QF为空气断路器，隔离开关兼做短路保护；
KMF为正转接触器，主触点闭合时，电动机正转；
KMR为反转接触器，主触点闭合时，电动机反转。
2．互锁（联锁）：在正转和反转接触器线圈KMF和线圈KMR支路中，串入对方的动断触点。利用接触器动断触点的互锁也称为电气互锁。
3．正、反转控制过程如下：
正转过程：————（正转）
—（互锁）
停止过程：———— （停止）。
反转过程：———— （反转）
—（互锁）
4．正、反转直接过渡，如图8.3所示（复合按钮，机械互锁）。
图8.3　机械互锁正、反转电路
正、反转控制过程如下：
正转过程：——（互锁）
——（正转）
反转过程：———— （正转停止）
——（反转）
5．双重互锁，如图8.4所示。
图8.4　双重互锁正、反转电路
双重互锁电动机正、反转控制过程如下：
正转过程：——（机械互锁）
———（正转）
—（电气互锁）
反转过程：———— （正转停止）
———（反转）
—（电气互锁）
【四、小结】
1．正、反转控制电路。互锁电路分为电气互锁（由接触器动断触点实现），机械互锁（复合按钮实现）和双重互锁（既有电气互锁，又有机械互锁）三种。
【五、习题】
二、选择题：2、3；四、作图题：1、2。
