第3节 电阻的测量
第十七章 欧姆定律
导入新课

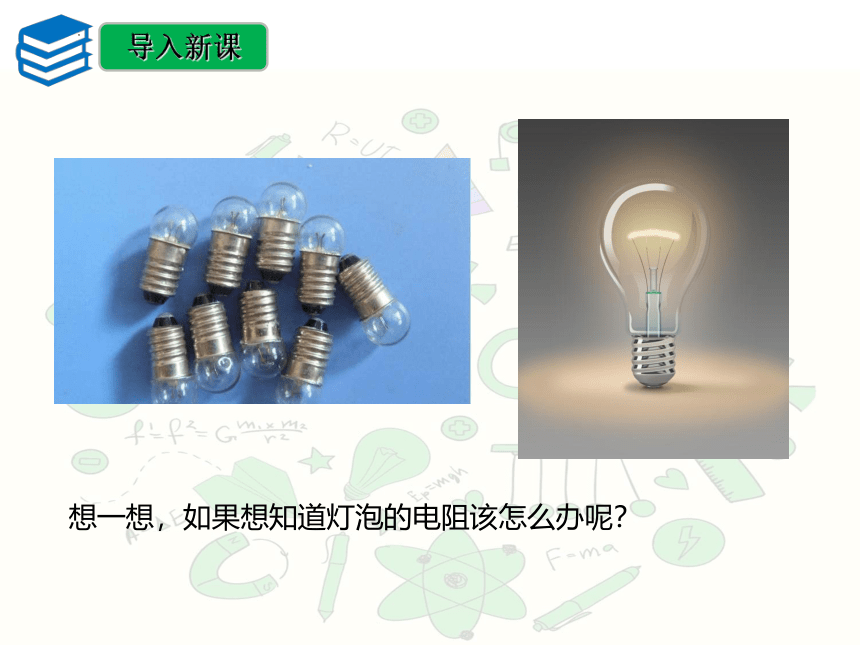

想一想，如果想知道灯泡的电阻该怎么办呢？
导入新课

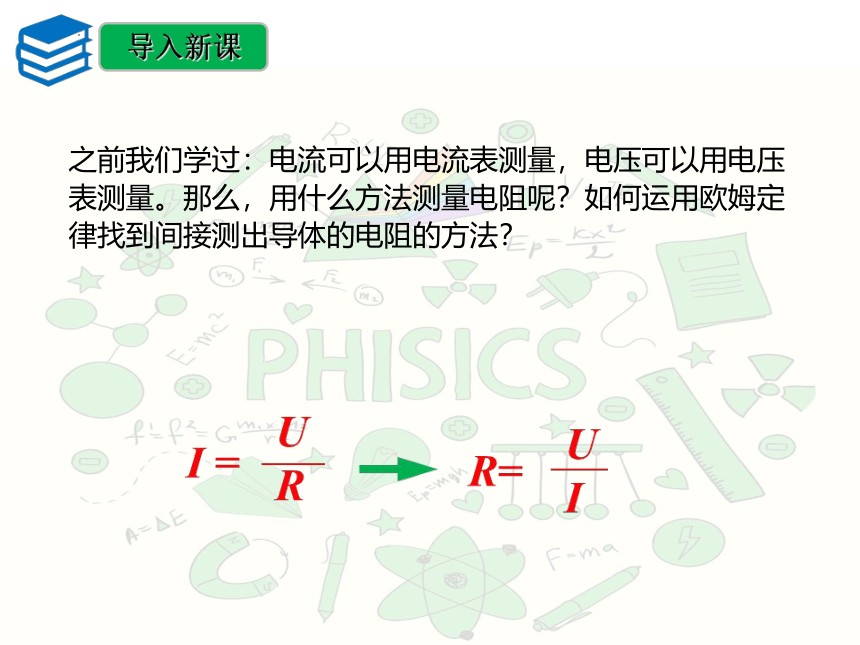

之前我们学过：电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？如何运用欧姆定律找到间接测出导体的电阻的方法？

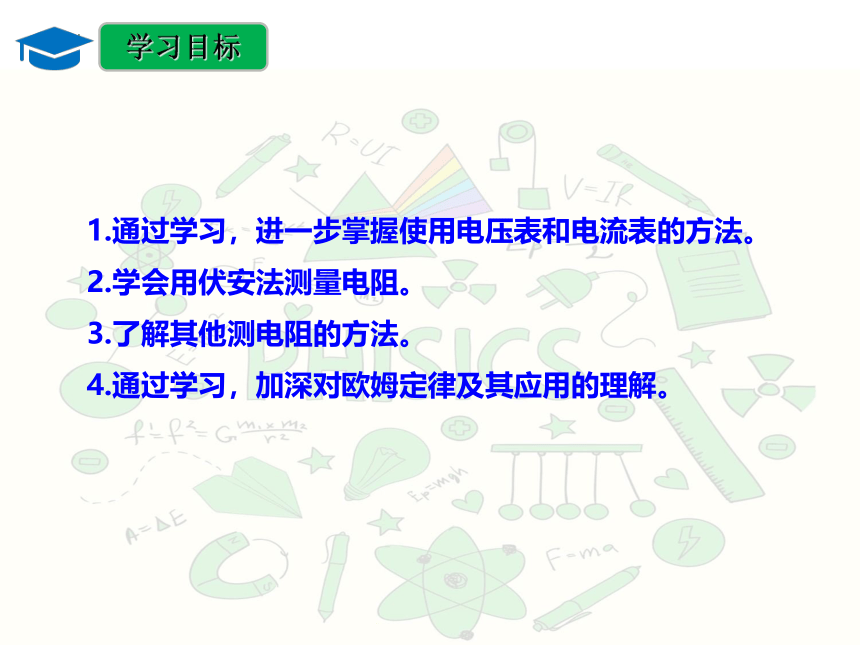

1.通过学习，进一步掌握使用电压表和电流表的方法。
2.学会用伏安法测量电阻。
3.了解其他测电阻的方法。
4.通过学习，加深对欧姆定律及其应用的理解。
学习目标
讲授新知

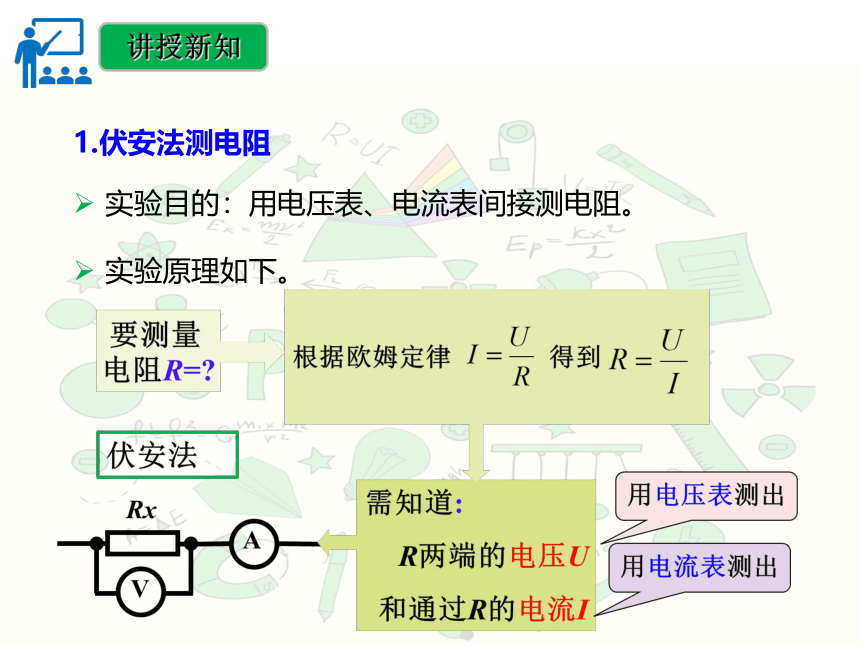

实验目的：用电压表、电流表间接测电阻。
讲授新知
1.伏安法测电阻
实验原理如下。

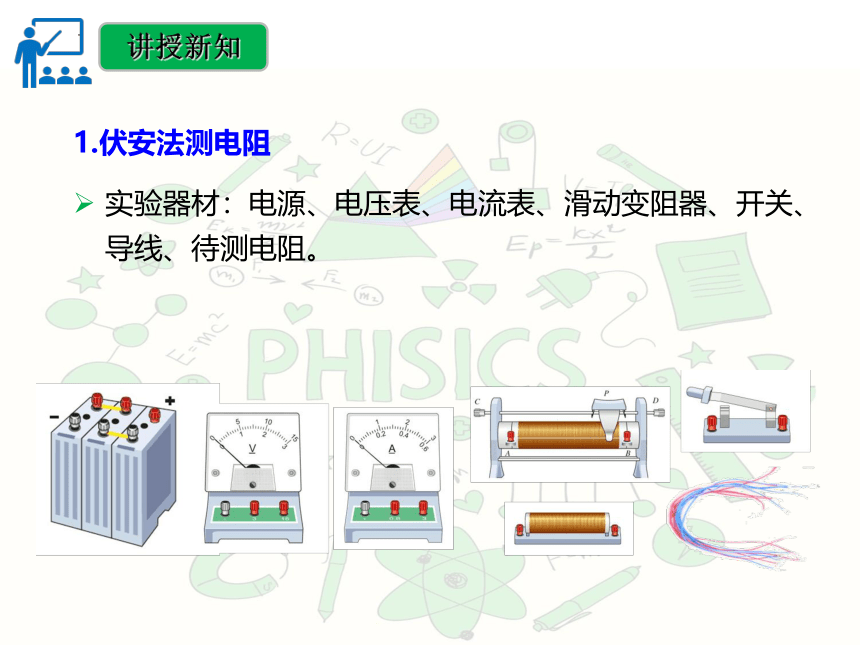

实验器材：电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。
讲授新知
1.伏安法测电阻

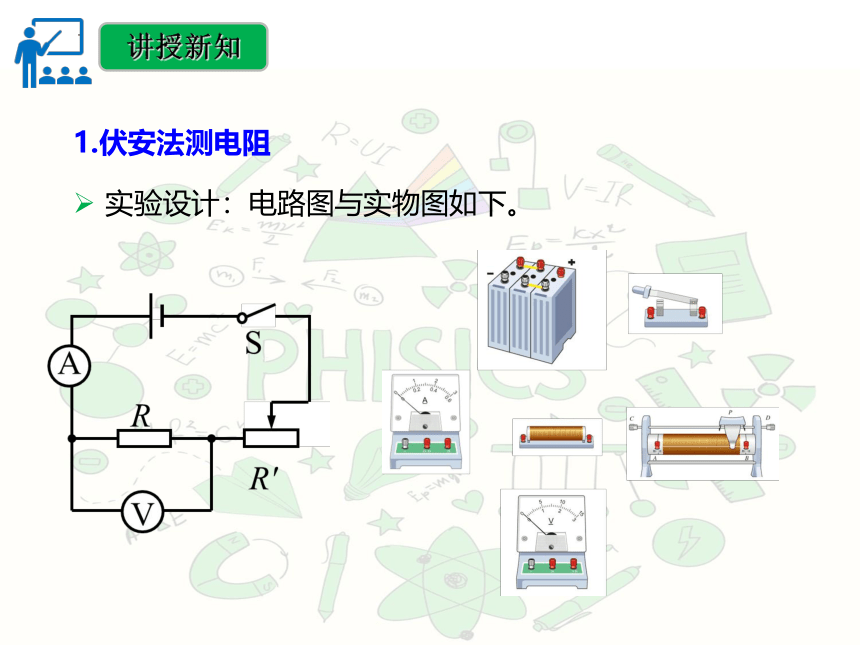

实验设计：电路图与实物图如下。
讲授新知
1.伏安法测电阻

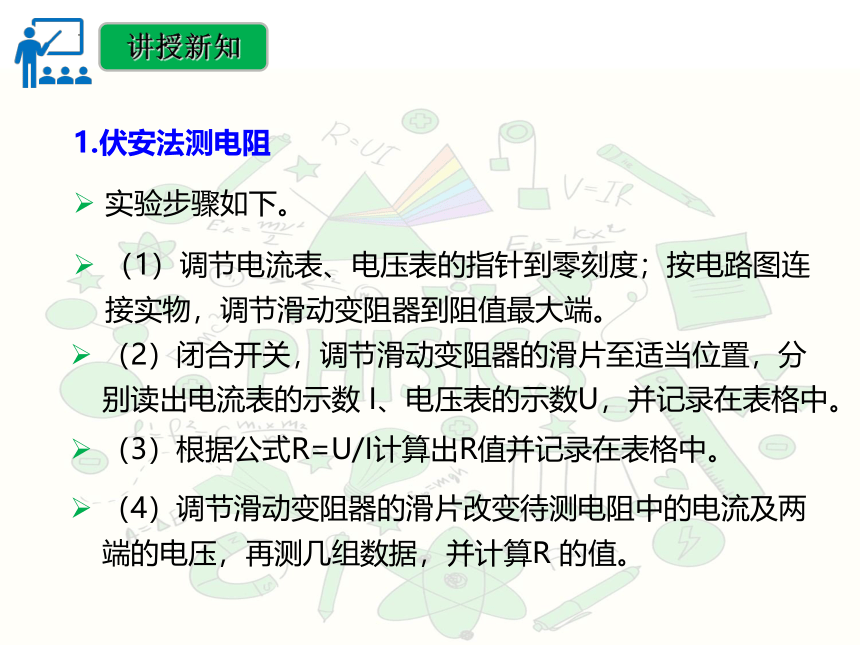

实验步骤如下。
讲授新知
1.伏安法测电阻
（1）调节电流表、电压表的指针到零刻度；按电路图连接实物，调节滑动变阻器到阻值最大端。
（2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I、电压表的示数U，并记录在表格中。
（3）根据公式R=U/I计算出R值并记录在表格中。
（4）调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。

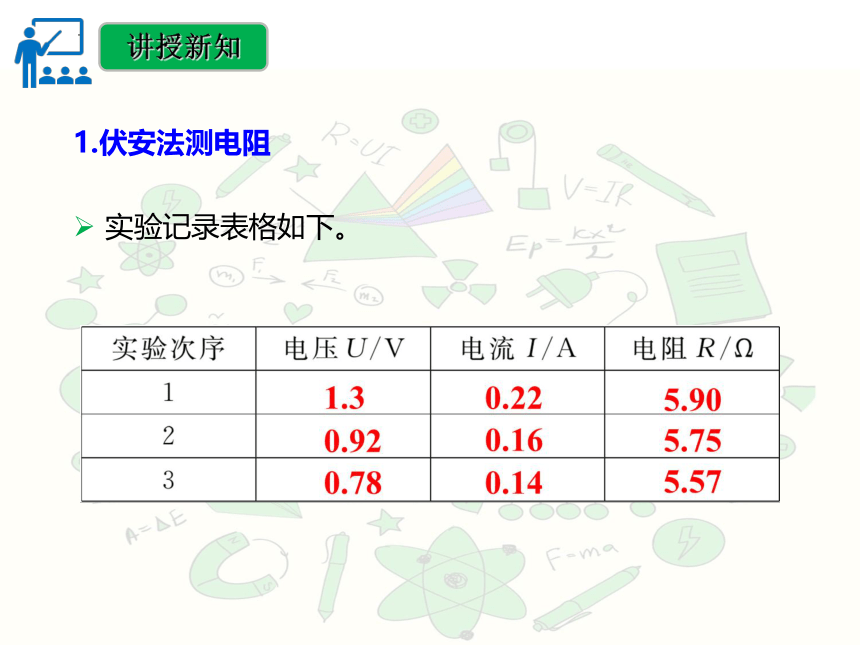

实验记录表格如下。
讲授新知
1.伏安法测电阻

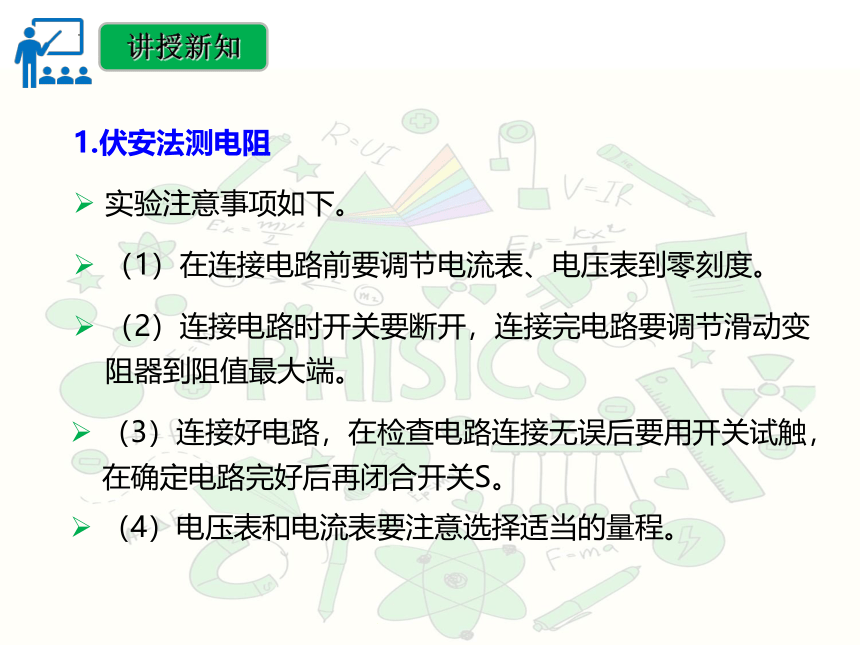

实验注意事项如下。
讲授新知
1.伏安法测电阻
（1）在连接电路前要调节电流表、电压表到零刻度。
（2）连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。
（3）连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关S。
（4）电压表和电流表要注意选择适当的量程。

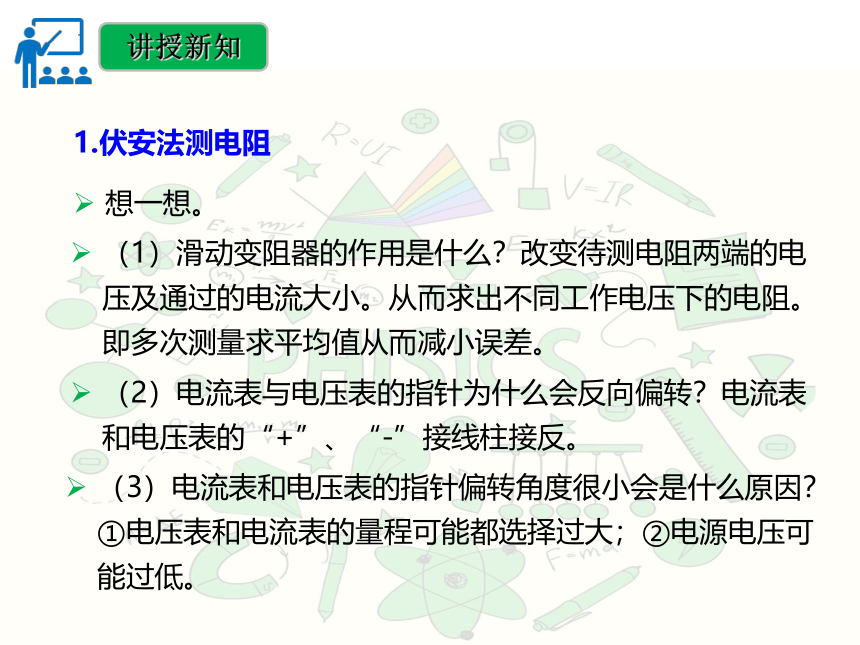

想一想。
讲授新知
1.伏安法测电阻
（1）滑动变阻器的作用是什么？改变待测电阻两端的电压及通过的电流大小。从而求出不同工作电压下的电阻。即多次测量求平均值从而减小误差。
（2）电流表与电压表的指针为什么会反向偏转？电流表和电压表的“+”、“-”接线柱接反。
（3）电流表和电压表的指针偏转角度很小会是什么原因？①电压表和电流表的量程可能都选择过大；②电源电压可能过低。
想一想。
讲授新知
1.伏安法测电阻
（4）电流表指针超过最大值是什么原因？①量程可能选择过小；②电路中可能出现短路。
（5）滑动变阻器滑动时，电表示数及灯泡亮度无变化是为什么？滑动变阻器没有 “一上一下”连接。
（6）闭合开关，电流表、电压表无示数是为什么？①滑动变阻器阻值太大；②接触不良；③电源等元件可能损坏。
（7）闭合开关，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）是为什么？可能是电阻处接触不良而断路。
想一想。
讲授新知
1.伏安法测电阻
（8）想增大电压，在正确调节滑动变阻器的滑片时，电压表的示数却减小了，这是为什么呢？将电压表错接在了滑动变阻器两端。
（9）开关闭合,电流表有示数,电压表却无示数，这是为什么？可能是电阻处短路。
将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。
讲授新知
1.伏安法测电阻
分析如下。
讲授新知
1.伏安法测电阻
灯泡的电阻随电压的增大而增大，因为灯泡的电压越大，灯泡越亮，灯丝温度越高，其电阻值就越大，即灯丝的电阻随温度的变化而变化。
讲授新知
2.外接法与内接法
讲授新知
2.外接法与内接法
讲授新知
3.实验器材的选择
在物理实验中选择实验器材，不但要考虑需要哪些实验器材，还要考虑实验器材的规格和性能.如：电源电压、仪表量程、滑动变阻器的最大阻值和允许通过的最大电流。
滑动变阻器：滑动变阻器的最大阻值应略大于或接近待测电阻的阻值，允许通过的最大电流要大于电路中的最大电流。
讲授新知
3.实验器材的选择
电流表的量程：电流表的最大测量值要大于电路中的最大电流，为了减小测量误差，在不超过的情况下，尽量选用小量程。
在不能估测电流、电压值时，先用大量程试触，由指针的偏转程度确定是否在小量程范围内，能用小量程的尽量改接小量程，这样读数更准确。
讲授新知
在缺少电流表的情况下，我们可以利用伏阻法来测电阻。
讲授新知
1.伏阻法测电阻
在缺少电流表的情况下，我们可以利用伏阻法来测电阻。
讲授新知
1.伏阻法测电阻
在缺少电流表的情况下，我们可以利用伏阻法来测电阻。
讲授新知
1.伏阻法测电阻
讲授新知
在缺少电压表的情况下，我们可以利用安阻法来测电阻。
讲授新知
1.伏阻法测电阻
在缺少电压表的情况下，我们可以利用安阻法来测电阻。
讲授新知
1.伏阻法测电阻
在缺少电压表的情况下，我们可以利用安阻法来测电阻。
讲授新知
1.伏阻法测电阻
在缺少电压表的情况下，我们可以利用安阻法来测电阻。
讲授新知
1.伏阻法测电阻
在缺少电压表的情况下，我们可以利用安阻法来测电阻。
讲授新知
1.伏阻法测电阻
知识总结
学以致用
1.一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表、电压表选的量程应为 ( )
A．0～0.6A，0～3V B．0～0.6A，0～15V
C．0～3 A，0～3 V D．0～3 A，0～15 V
答案：B。
学以致用
2.某同学按下图所示电路连好实验器材后，闭合开关，灯泡正常发光，但电压表指针不动，这可能是( )
A．电流表烧坏，电路开路　　　　
B．电流表完好，与电流表相连的导
线断了
C．电压表接线柱处导线短路　　
D. 电压表接线柱处导线接触不良
答案：D。
学以致用
3.如图所示，是某同学设计的测电阻的实验电路.闭合开关，观察到电流表、电压表的指针均稍有偏转，产生这一现象的原因可能是（ ）
A.滑动变阻器短路
B.滑动变阻器连入电路中的阻值较大
C.定值电阻断路
D.定值电阻的阻值较大
答案：B。
学以致用
4.在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是( )
A.电流表烧坏，电压表示数为0
B.小灯泡烧坏
C.电流表示数为0，电压表示数为电源电压值　
D.电流表示数为0，电压表示数为0
答案：C。
感谢观看
