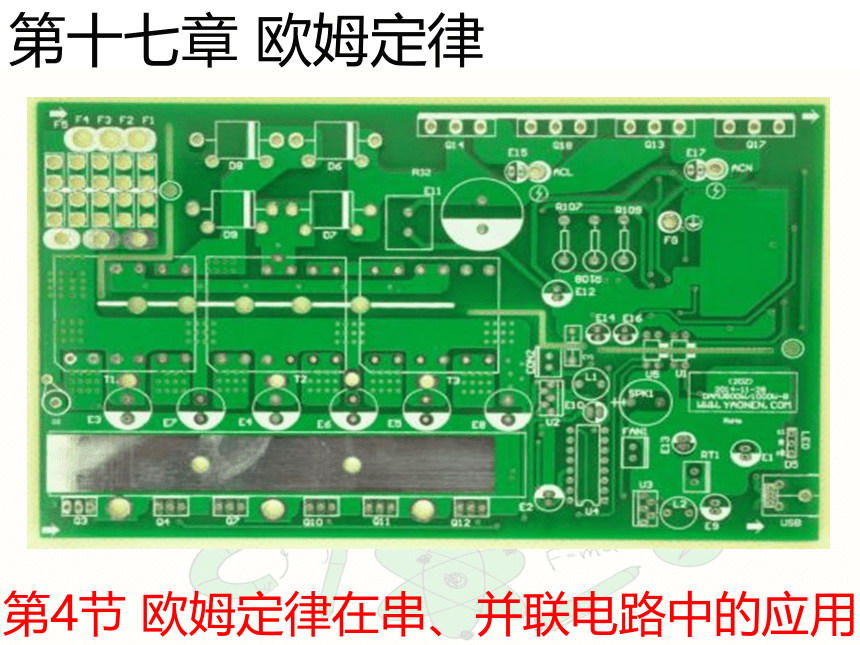

第4节 欧姆定律在串、并联电路中的应用
第十七章 欧姆定律
导入新课

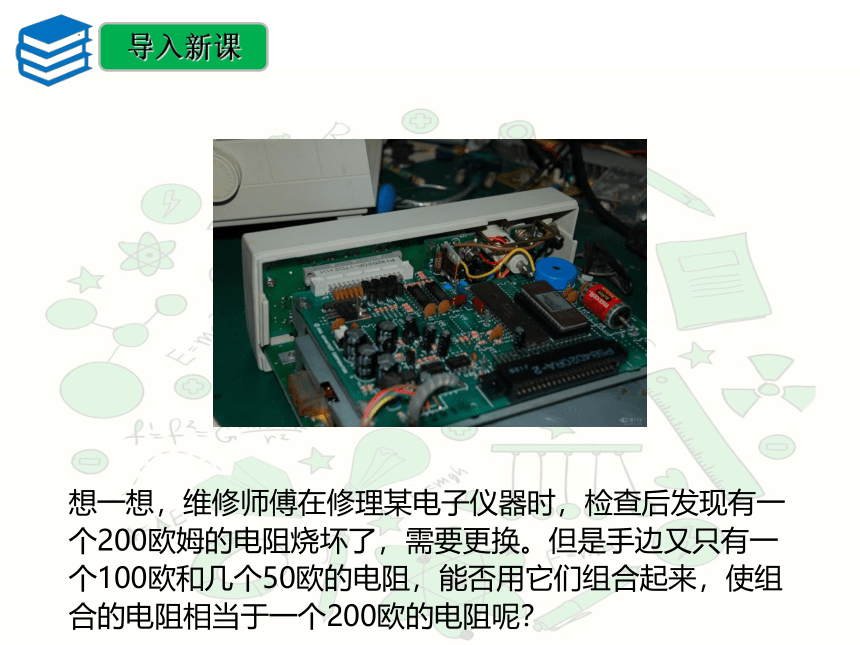

想一想，维修师傅在修理某电子仪器时，检查后发现有一个200欧姆的电阻烧坏了，需要更换。但是手边又只有一个100欧和几个50欧的电阻，能否用它们组合起来，使组合的电阻相当于一个200欧的电阻呢？

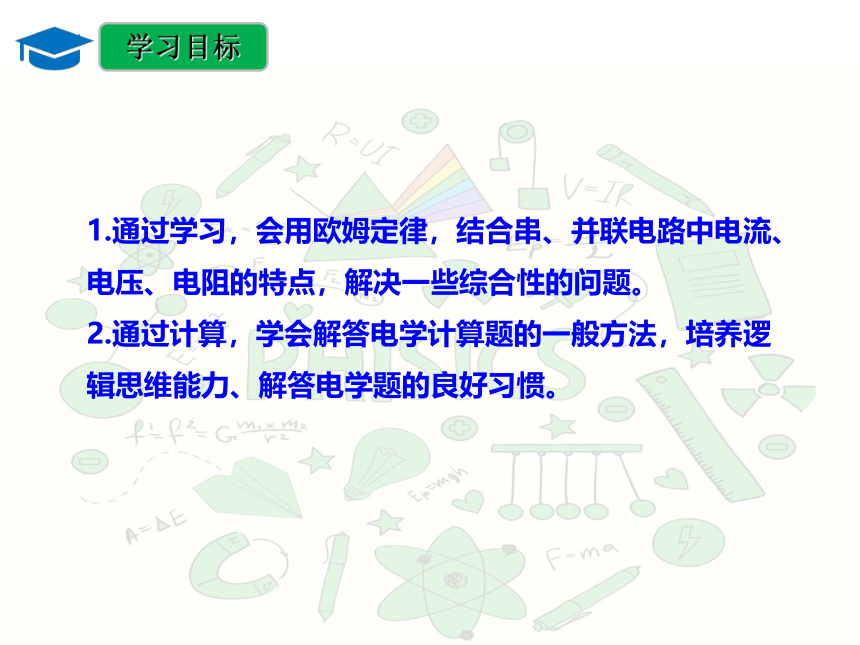

1.通过学习，会用欧姆定律，结合串、并联电路中电流、电压、电阻的特点，解决一些综合性的问题。
2.通过计算，学会解答电学计算题的一般方法，培养逻辑思维能力、解答电学题的良好习惯。
学习目标
讲授新知

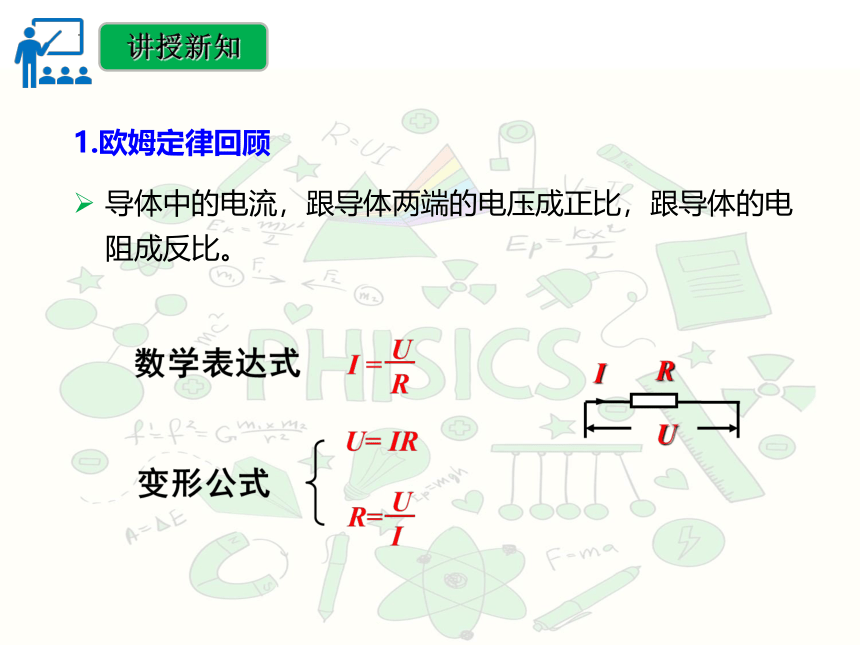

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
讲授新知
1.欧姆定律回顾

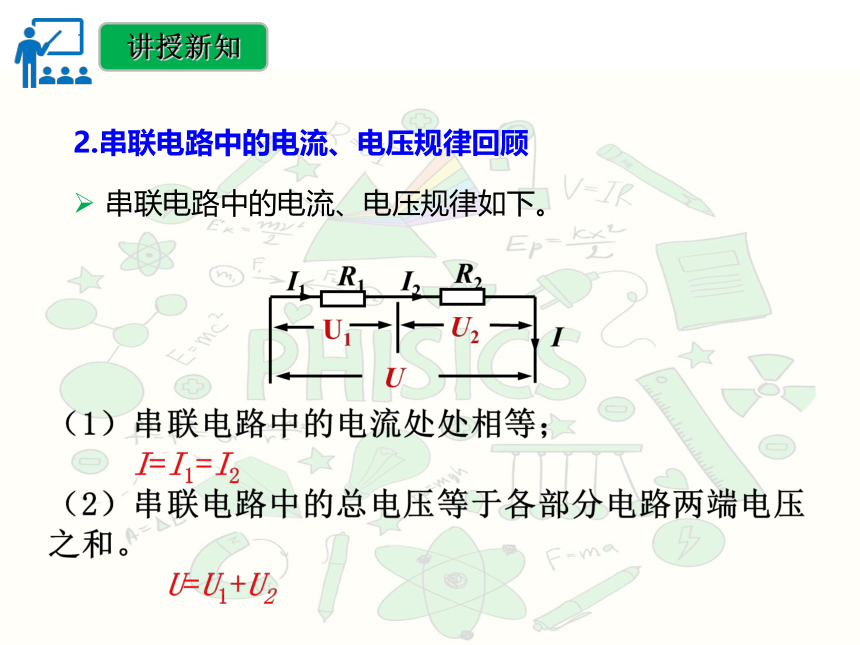

串联电路中的电流、电压规律如下。
讲授新知
2.串联电路中的电流、电压规律回顾

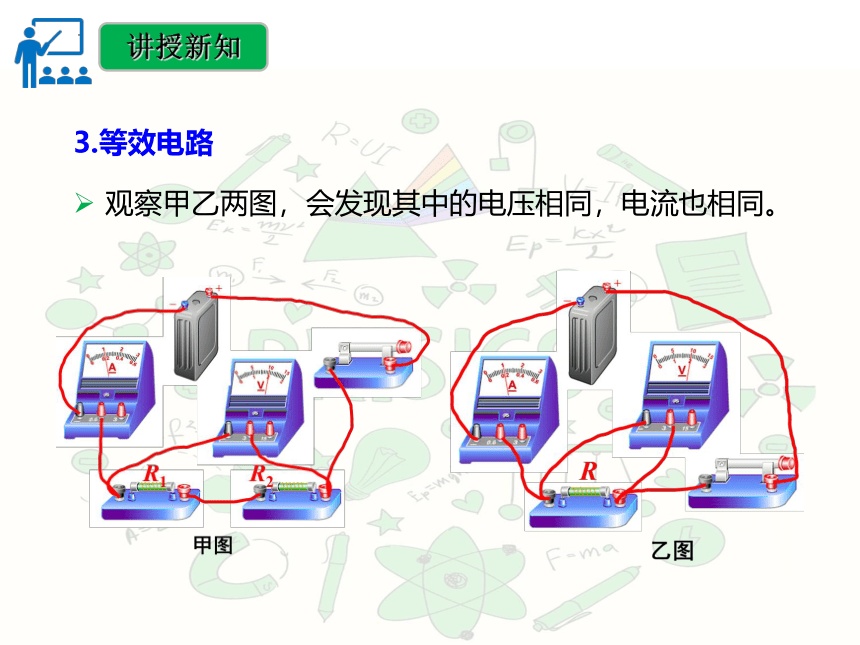

观察甲乙两图，会发现其中的电压相同，电流也相同。
讲授新知
3.等效电路

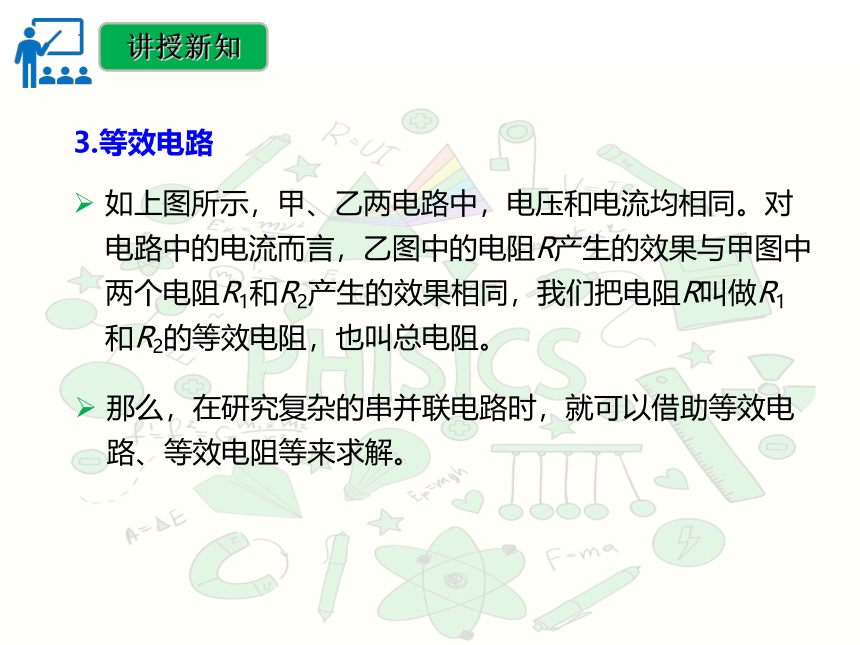

如上图所示，甲、乙两电路中，电压和电流均相同。对电路中的电流而言，乙图中的电阻R产生的效果与甲图中两个电阻R1和R2产生的效果相同，我们把电阻R叫做R1和R2的等效电阻，也叫总电阻。
讲授新知
3.等效电路
那么，在研究复杂的串并联电路时，就可以借助等效电路、等效电阻等来求解。

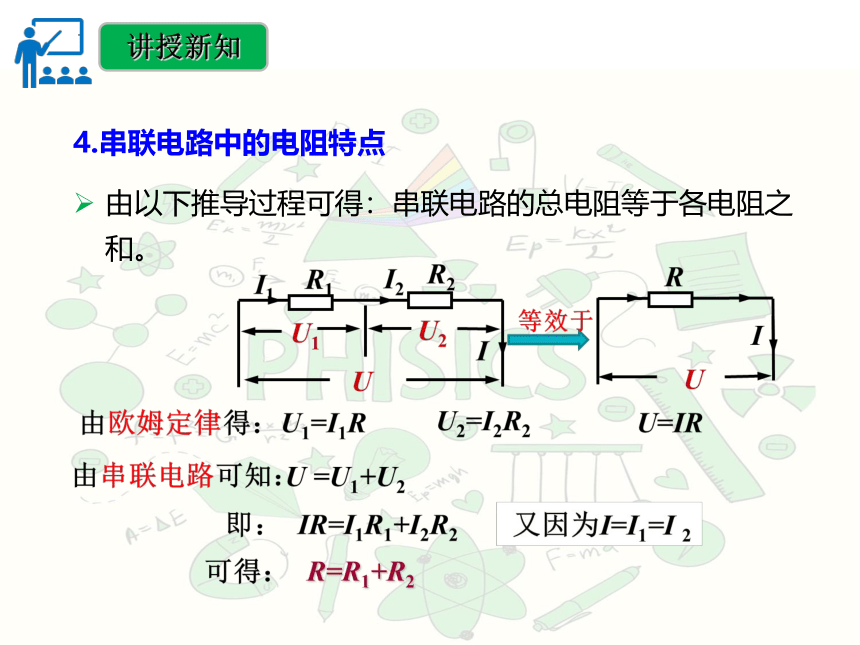

由以下推导过程可得：串联电路的总电阻等于各电阻之和。
讲授新知

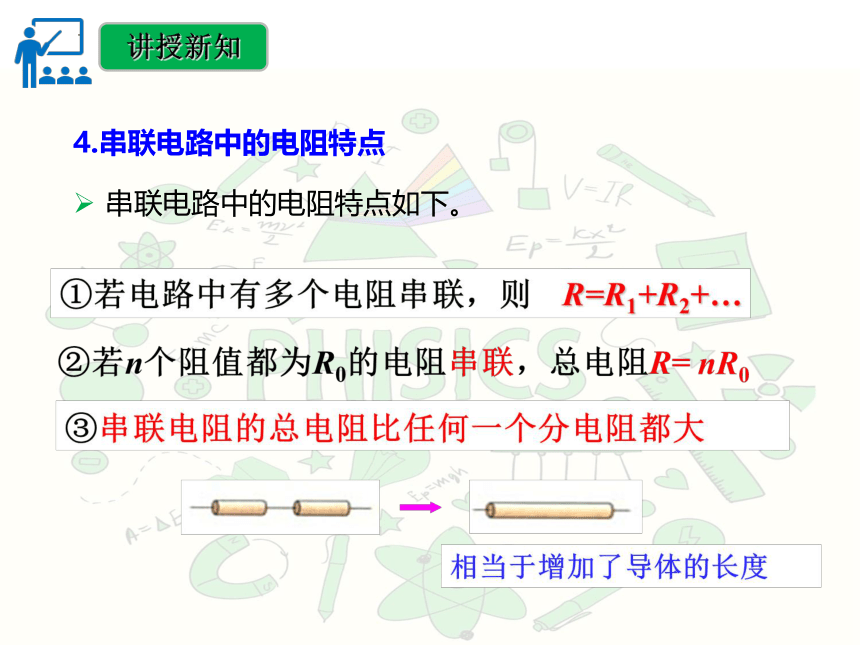

4.串联电路中的电阻特点
串联电路中的电阻特点如下。
讲授新知
4.串联电路中的电阻特点

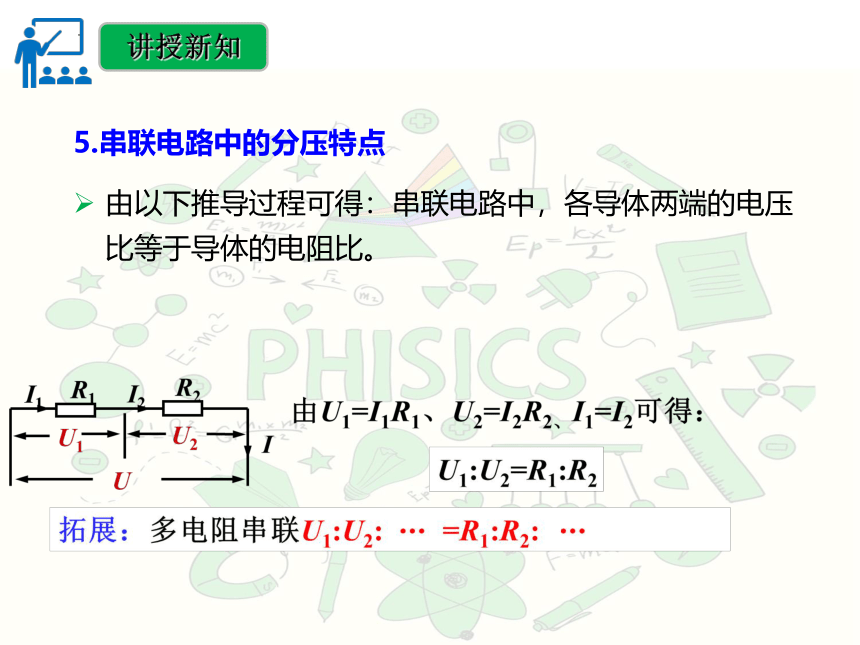

由以下推导过程可得：串联电路中，各导体两端的电压比等于导体的电阻比。
讲授新知
5.串联电路中的分压特点

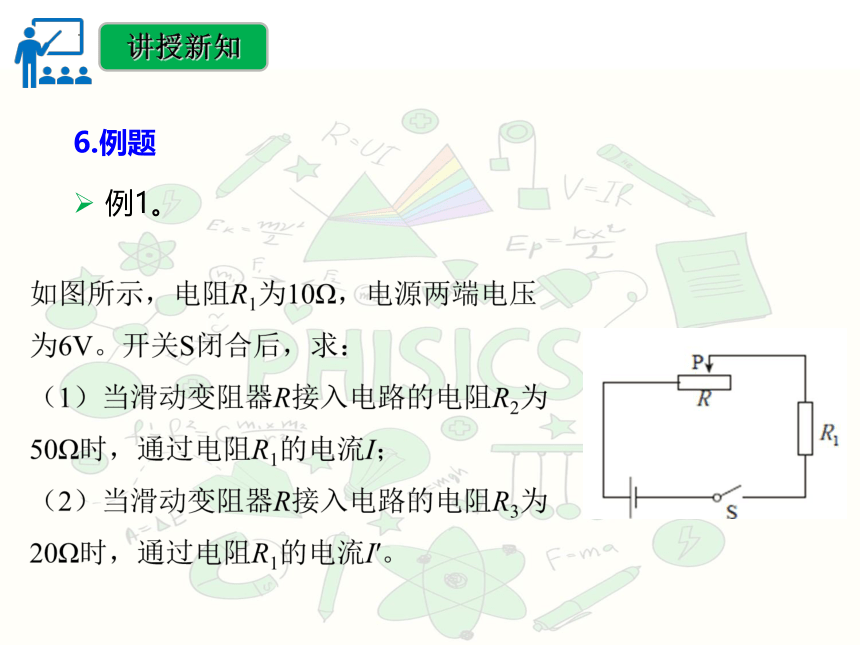

例1。
讲授新知
6.例题
例1。
讲授新知
6.例题
例2。
讲授新知
6.例题
例3。
讲授新知
6.例题
例3。
讲授新知
6.例题
讲授新知
并联电路中的电流、电压规律如下。
讲授新知
1.并联电路中的电流、电压规律回顾
由以下推导过程可得：并联电路的总电阻的倒数等于各电阻倒数之和。
讲授新知
2.并联电路中的电阻特点
并电路中的电阻特点如下。
讲授新知
2.并联电路中的电阻特点
并电路中的电阻特点如下。
讲授新知
2.并联电路中的电阻特点
由以下推导过程可得：并联电路中，各支路的电流比等于电阻的倒数比。阻值大的支路分得的电流小。
讲授新知
3.并联电路中的分流特点
例1。
讲授新知
4.例题
例1。
讲授新知
4.例题
例2。
讲授新知
4.例题
例2。
讲授新知
4.例题
知识总结
学以致用
1.在图所示的电路中,电源电压不变,开关闭合后,滑动变阻器的滑片向右移动时,三个电表示数的变化情况是(　　)
A.A的示数变小,V1的示数不变,V2的示数变小
B.A的示数变大,V1的示数变大,V2的示数变小
C.A的示数变小,V1的示数不变,V2的示数变大
D.A的示数变大,V1的示数变大,V2的示数变大
答案：C。
学以致用
2.如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图象如图所示，其中正确的是 (　　)
答案：BC。
学以致用
3.如图所示，如果R1＜R2，则图中电阻的四种不同接法，其总电阻最小的是（　　）
答案：B。
学以致用
4.有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（　　）
A．一定大于R
B．一定等于R
C．一定小于R
D．以上结果都有可能
答案：C。
