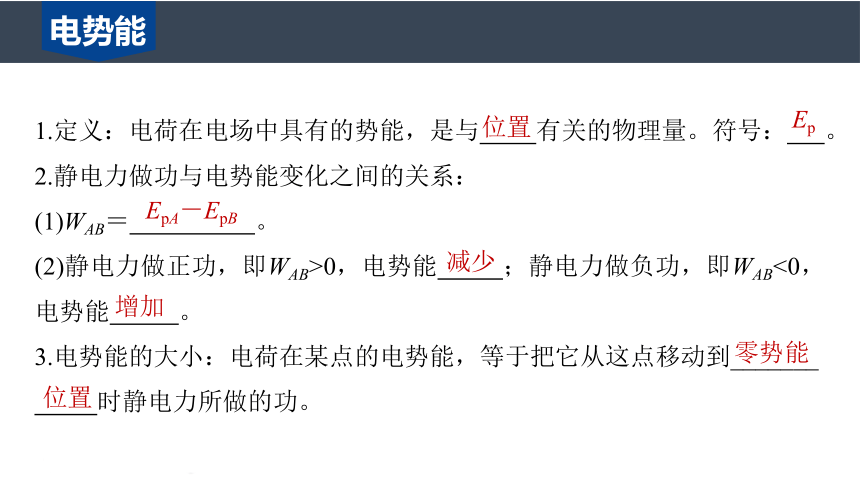

1.定义：电荷在电场中具有的势能，是与 有关的物理量。符号： 。
2.静电力做功与电势能变化之间的关系：
(1)WAB＝ 。
(2)静电力做正功，即WAB>0，电势能 ；静电力做负功，即WAB<0，电势能 。
3.电势能的大小：电荷在某点的电势能，等于把它从这点移动到_______
时静电力所做的功。
电势能
位置
Ep
EpA－EpB
减少
增加
零势能
位置
1.定义：电荷在电场中某一点的　　　　与它的　　　　之比。
2.公式：φ＝　　，其中φ由电场中该点的　　　决定，与试探电荷q本身
　　　(填“有关”或“无关”)。
3.单位：在国际单位制中，电势的单位是　　　，符号是V，1 V＝1 J/C。
电势
电势能
电荷量
性质
无关
伏特
教材P31
电势差（电压）
单位：
伏特 （V）
UAB + UBC = UAC
UAB=φA- φB
UBC =φB-φC
（φA-φB）+（φB-φC ）= φA- φc
UAC =UAB + UBC

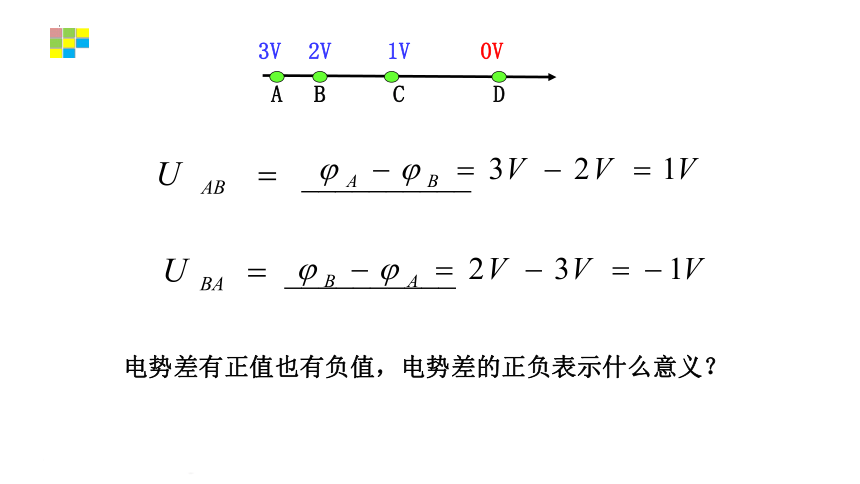

A
B
C
D
0V
1V
2V
3V
电势差有正值也有负值，电势差的正负表示什么意义？

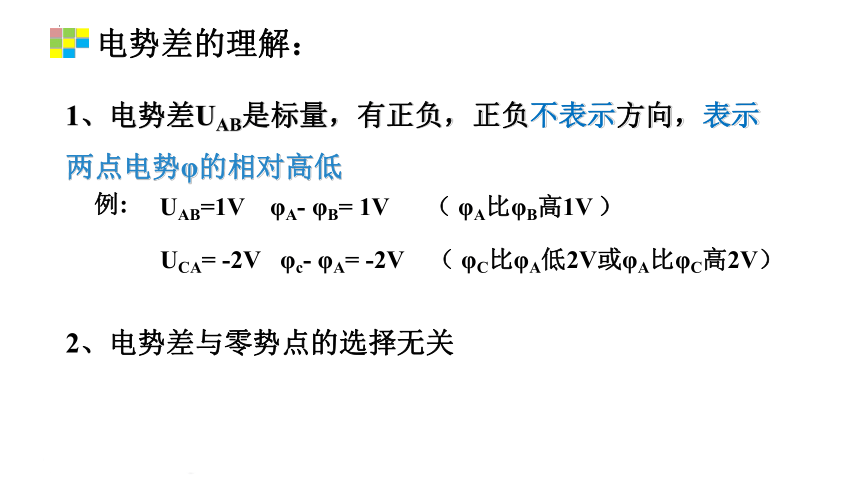

1、电势差UAB是标量，有正负，正负不表示方向，表示两点电势φ的相对高低
UAB=1V φA- φB= 1V （ φA比φB高1V ）
UCA= -2V φc- φA= -2V （ φC比φA低2V或φA比φC高2V）
例:
2、电势差与零势点的选择无关
电势差的理解：
教材P32
该公式适用于所有电场；
公式中均需代入正负号进行计算；
重点
已知某电场中A、B两点间的电势差UAB＝20 V，将q＝－2×10－9 C的电荷由A点移到B点，静电力做功WAB＝_________ J，电势能______(填“增加”或“减少”)了________ J.
1、有人说：“UAB与WAB成正比，与q成反比”，这种说法对吗？为什么？
－4×10－8
增加
4×10－8
不对. 与WAB、q无决定关系
2、UAB由什么决定？
由电场本身的性质决定
3、WAB跟q、UAB有关吗？
跟q、UAB都有关
【例】（多选）关于电势差和电场力作功的说法中，正确的是（ ）
A.电势差的大小由电场力在两点间移动电荷做的功和电荷的电量决定
B.电场力在两点间移动电荷做功的多少由两点间的电势差和该电荷的电量决定
C.电势差是矢量，电场力作的功是标量
D.在匀强电场中与电场线垂直方向上任意两点的电势差均为零
BD
1、W＝ FLcosθ或 W＝ qELcosθ 适用匀强电场
2、WAB＝qUAB
3、WAB＝EPA －EPB
4、W电场力+W其他力= ΔEK
注意：方法2、3、4适用于任何电场
静电力做功的常用求法：
教材P33
特点
定义
任意两个等势面在空间不相交、不相切
等势面的应用：
1、判断各点电势的高低，进而判断电势能大小以及做功情况；
2、已知等势面的形状分布，可以绘制电场线，从而确定电场的大体分布。
教材P33
等差等势面
同一电场中，等差等势面的疏密反映了电场的强弱，等势面越密，电场线越密，E越大。
以点电荷为球心的一簇球面
垂直于电场线的一簇平行平面
中垂线是电势为零的等势面
等量异种点电荷电场中的等势面：两簇对称曲面
A
o
B
C
D
φ降低
等量同种点电荷电场中的等势面：两簇对称曲面
φ降低
A
B
C
o
φ降低
D
带电导体的等势面：不规则球面
处于静电平衡的导体是一个等势体，表面是一个等势面。
1.如图，A、B两点与场源电荷q共线，B、C两点到场源电荷距离相等，比较三点电势的高低.
φA>φB，φB＝φC，故φA>φB＝φC
2、若场源电荷为负电荷比较三点电势的高低.
φA<φB＝φC.
如图，P、Q关于中心O对称，比较P、O、Q电势的高低
φP>φO>φQ
如图，c、d关于中心O对称，a、b关于中心O对称，比较：
(1)c、O、d三点的电势的高低
(2)a、O、b三点的电势的高低
φO<φc＝φd
φO>φa＝φb
在研究微观粒子时常用电子伏（eV）作为能量的单位。1eV等于一个电子经过1V电压加速后所增加的动能，那么，1eV等于多少焦耳？
练习：某空间内电场线和等势面分布如图，以下说法正确的是
A.A点的电势比B点高
B.负电荷在A点的电势能比在B点的电势能大
C.正电荷从A点运动到B点静电力做正功
D.A、B两点电势差UAB>0
√
练习：如图，在与纸面平行的匀强电场中有A、B、C三个点，其电势分别为6V、2V和2V。试画出经过A点的一条电场线。
某电场的等势面如图所示.
试画出电场线的大致分布.
