传感器
本资源，《小学信息技术》第八版（重庆大学出版社）六年级下册《第7课 设计我们的机器人》适用

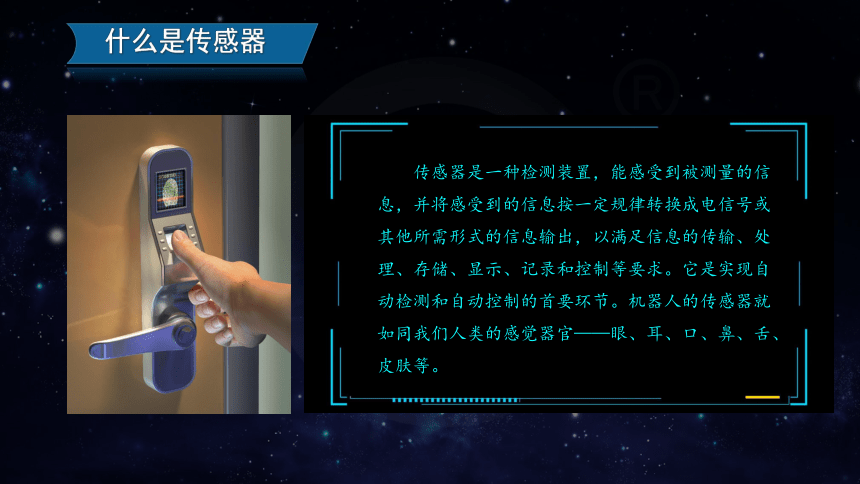

什么是传感器
传感器是一种检测装置，能感受到被测量的信息，并将感受到的信息按一定规律转换成电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。机器人的传感器就如同我们人类的感觉器官——眼、耳、口、鼻、舌、皮肤等。

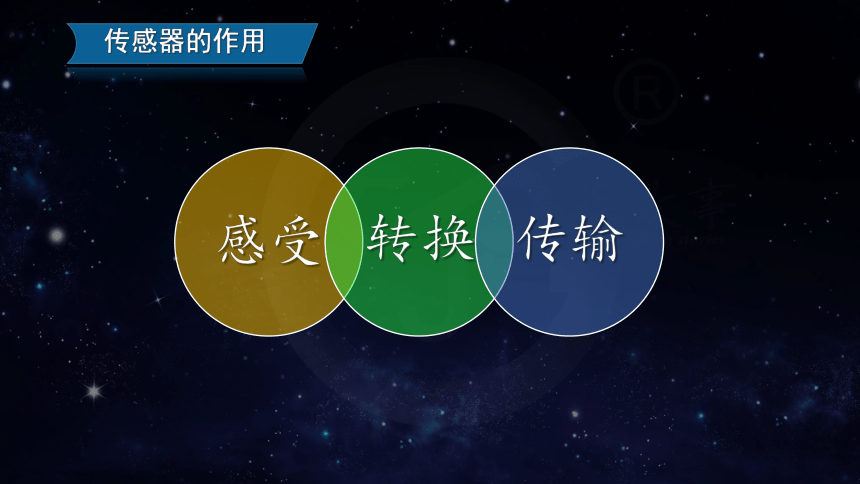

传感器的作用

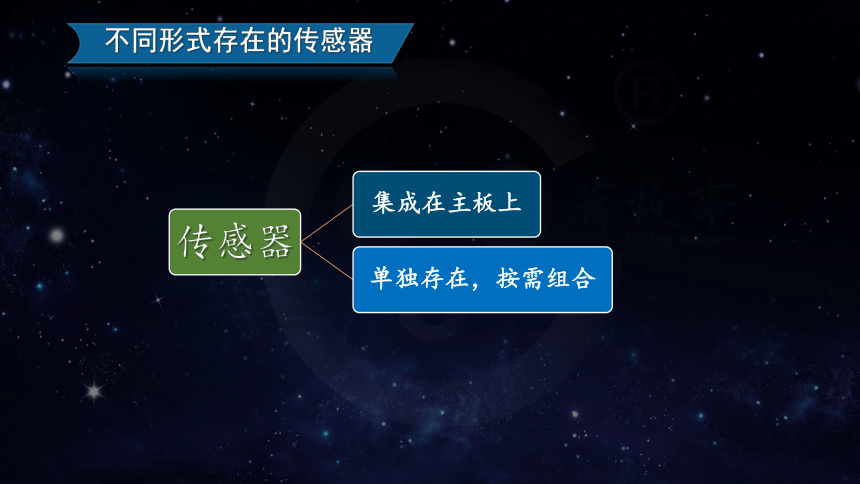

不同形式存在的传感器

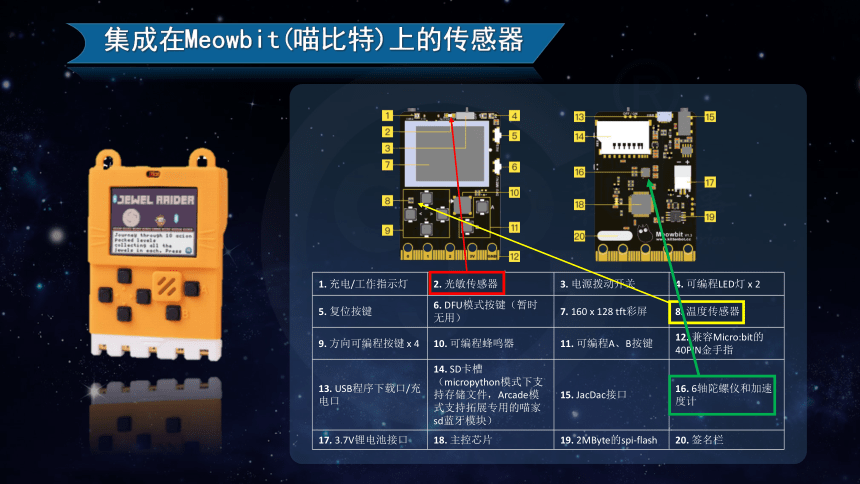

集成在Meowbit(喵比特)上的传感器
1. 充电/工作指示灯 2. 光敏传感器 3. 电源拨动开关 4. 可编程LED灯 x 2
5. 复位按键 6. DFU模式按键（暂时无用） 7. 160 x 128 tft彩屏 8. 温度传感器
9. 方向可编程按键 x 4 10. 可编程蜂鸣器 11. 可编程A、B按键 12. 兼容Micro:bit的40PIN金手指
13. USB程序下载口/充电口 14. SD卡槽（micropython模式下支持存储文件，Arcade模式支持拓展专用的喵家sd蓝牙模块） 15. JacDac接口 16. 6轴陀螺仪和加速度计
17. 3.7V锂电池接口 18. 主控芯片 19. 2MByte的spi-flash 20. 签名栏

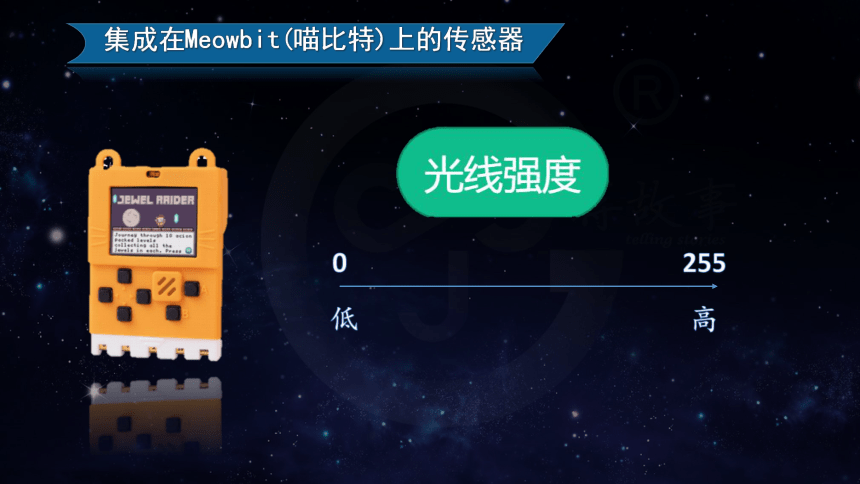

集成在Meowbit(喵比特)上的传感器
0
255
低
高
单独的传感器（以“方糖系列电子模块”为例）
光敏传感器
对外界光信号或光辐射有响应或转换功能的敏感装置。
单独的传感器（以“方糖系列电子模块”为例）
温湿度传感器
能够返回环境温度和湿度的环境传感器。
单独的传感器（以“方糖系列电子模块”为例）
巡线传感器
近距离发出并接收红外光，通过白色区域反射光，黑色区域吸收光的原理，实现巡黑色线功能。
单独的传感器（以“方糖系列电子模块”为例）
霍尔传感器
根据霍尔效应制作的一种磁场传感器。
单独的传感器（以“方糖系列电子模块”为例）
人体红外传感器
检测人或动物的运动，触发后改变数字电平。
单独的传感器（以“方糖系列电子模块”为例）
激光测距传感器
这是一个能够返回较精确距离值的测距传感器。
相对于超声波而言具有扩散角度更小，测量精度更高，体型更小的优点。
利用所学的传感器知识，结合学习、生活情景，设计一个实用的智能作品。
探一探
