(共30张PPT)
第五章 第 3 节
凸透镜成像的规律
（上）
通过实验探究并知道凸透镜成像的规律。

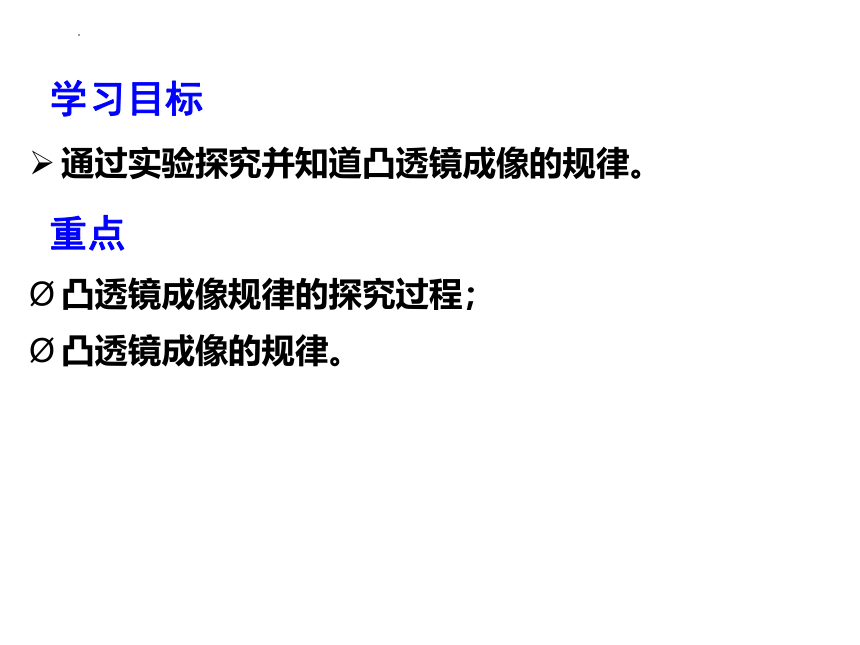

学习目标
重点
凸透镜成像规律的探究过程；
凸透镜成像的规律。
讨论

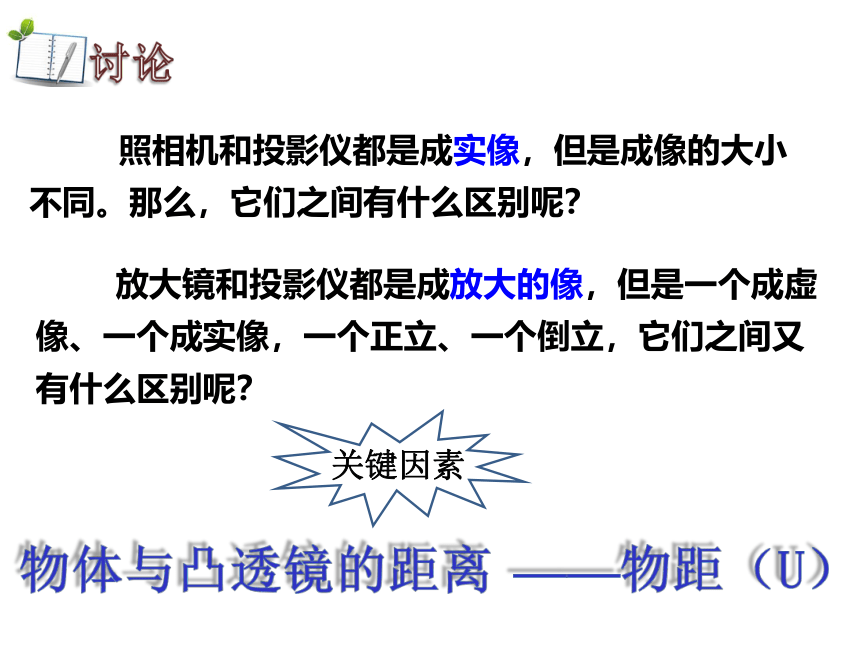

照相机和投影仪都是成实像，但是成像的大小不同。那么，它们之间有什么区别呢？
放大镜和投影仪都是成放大的像，但是一个成虚像、一个成实像，一个正立、一个倒立，它们之间又有什么区别呢？
物体与凸透镜的距离
关键因素
——物距（u）

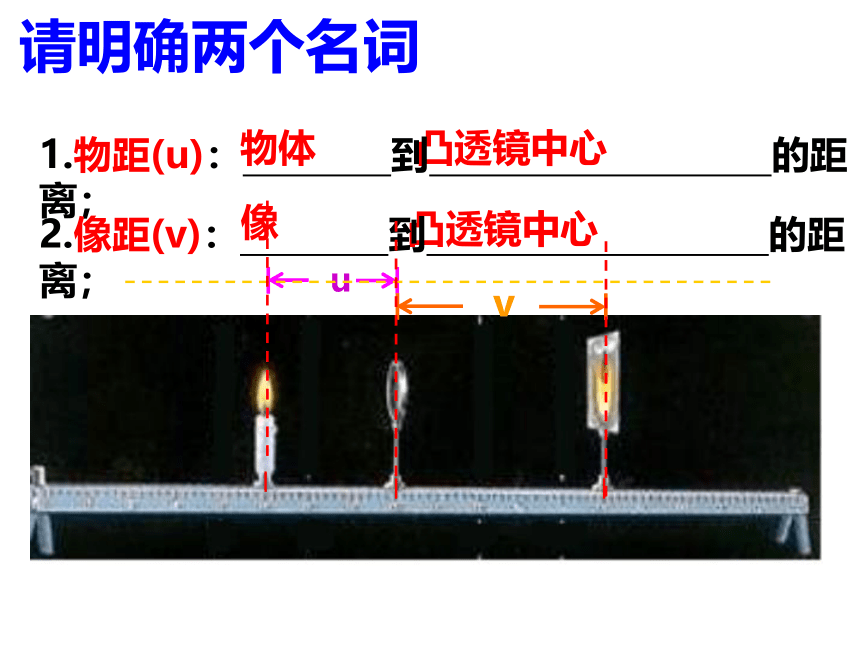

请明确两个名词
u
物体
凸透镜中心
1.物距(u)： 到 的距离；
v
凸透镜中心
像
2.像距(v)： 到 的距离；
新知探究

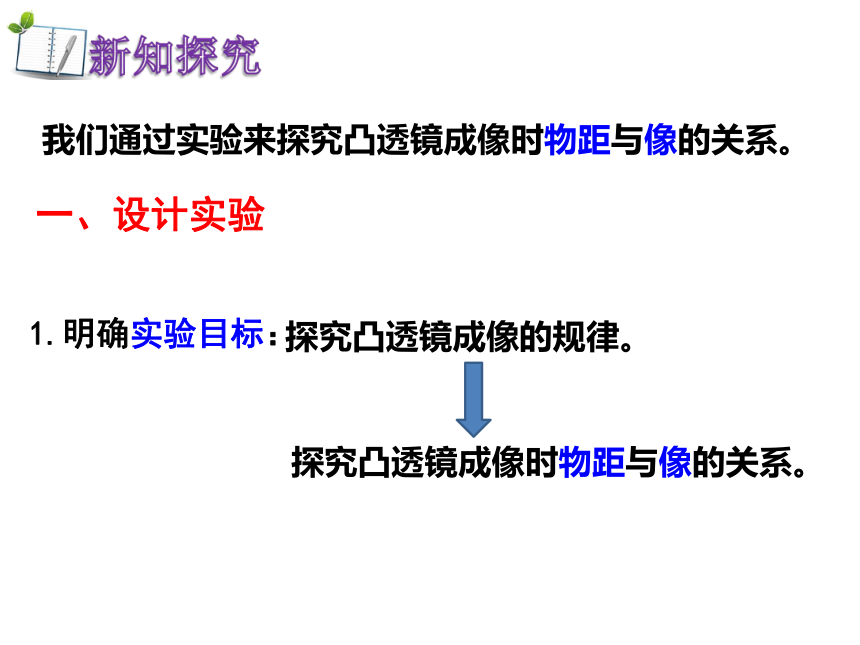

一、设计实验
1.明确实验目标：
我们通过实验来探究凸透镜成像时物距与像的关系。
探究凸透镜成像的规律。
探究凸透镜成像时物距与像的关系。
新知探究

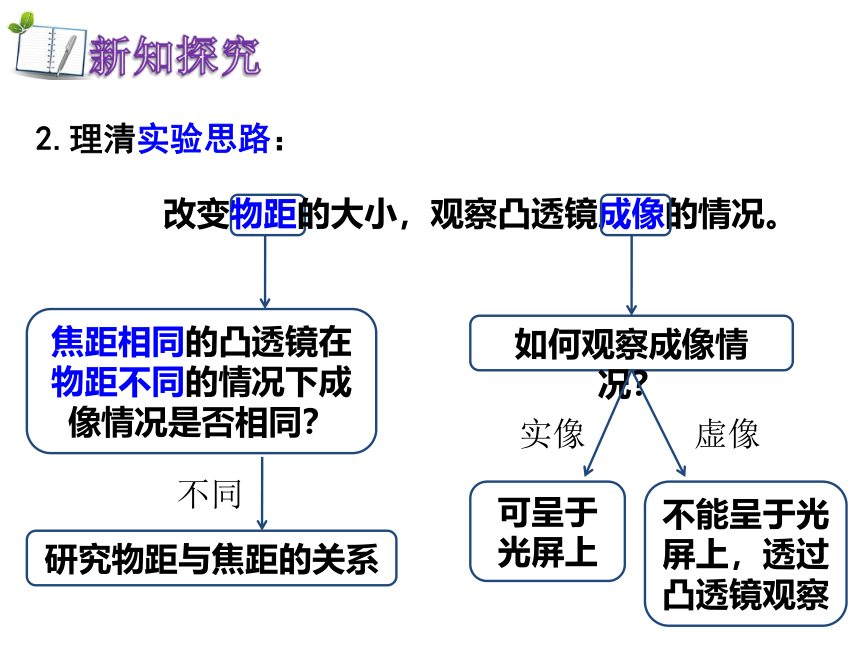

2.理清实验思路：
改变物距的大小，观察凸透镜成像的情况。
焦距相同的凸透镜在物距不同的情况下成像情况是否相同？
如何观察成像情况？
研究物距与焦距的关系
不同
可呈于光屏上
实像
不能呈于光屏上，透过凸透镜观察
虚像

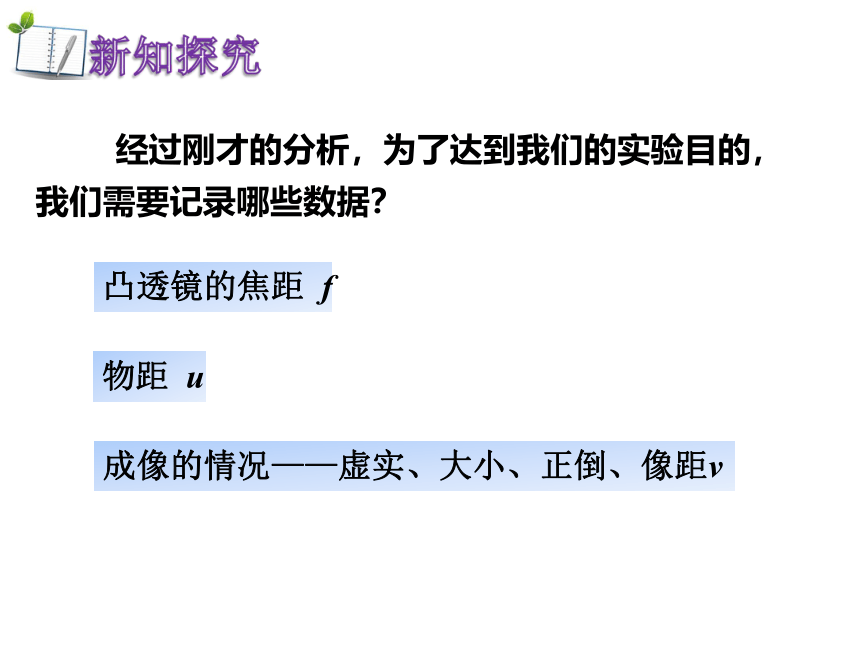

经过刚才的分析，为了达到我们的实验目的，
我们需要记录哪些数据？
新知探究
凸透镜的焦距 f
物距 u
成像的情况——虚实、大小、正倒、像距v
新知探究

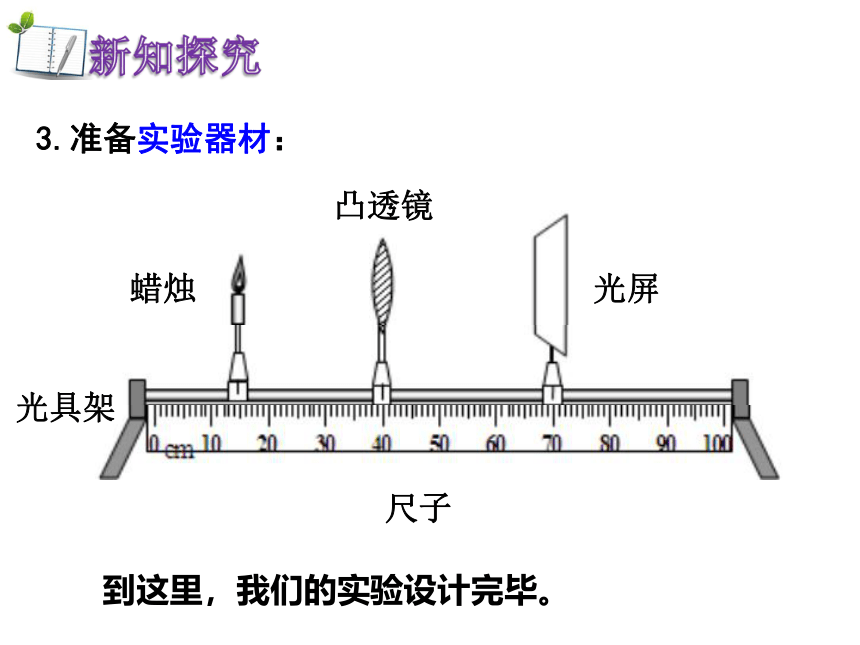

3.准备实验器材：
凸透镜
蜡烛
光屏
尺子
光具架
到这里，我们的实验设计完毕。
实验
二、进行实验与收集证据
物距u
像距v

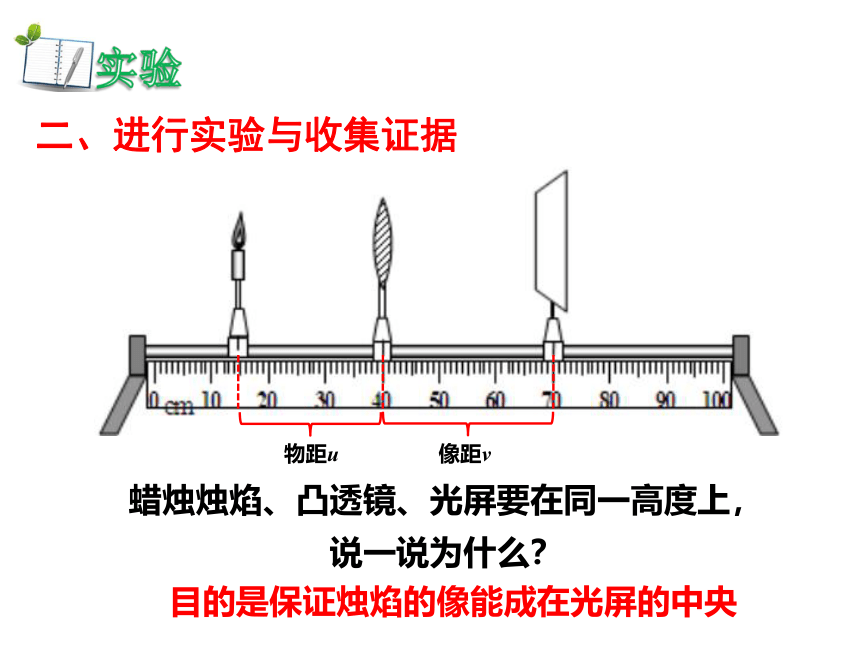

蜡烛烛焰、凸透镜、光屏要在同一高度上，
说一说为什么？
目的是保证烛焰的像能成在光屏的中央
实验

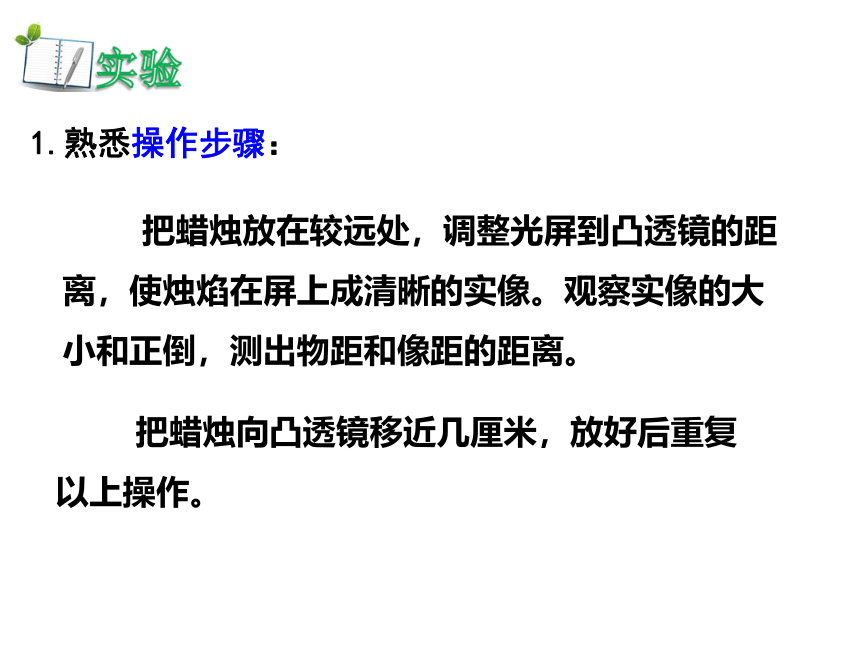

1.熟悉操作步骤：
把蜡烛放在较远处，调整光屏到凸透镜的距离，使烛焰在屏上成清晰的实像。观察实像的大小和正倒，测出物距和像距的距离。
把蜡烛向凸透镜移近几厘米，放好后重复以上操作。

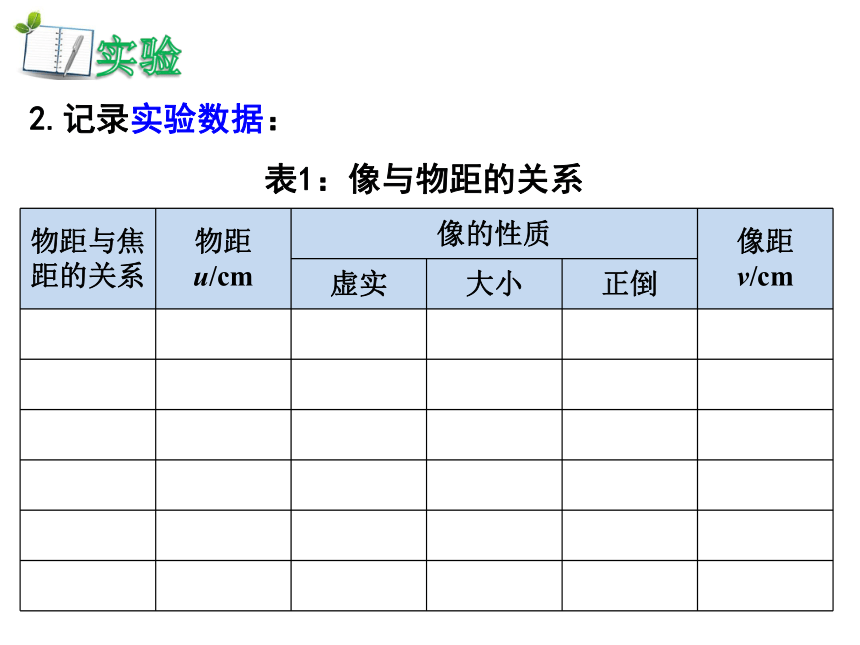

2.记录实验数据：
实验
物距与焦距的关系 物距 u/cm 像的性质 像距
v/cm
虚实 大小 正倒
表1：像与物距的关系
实验

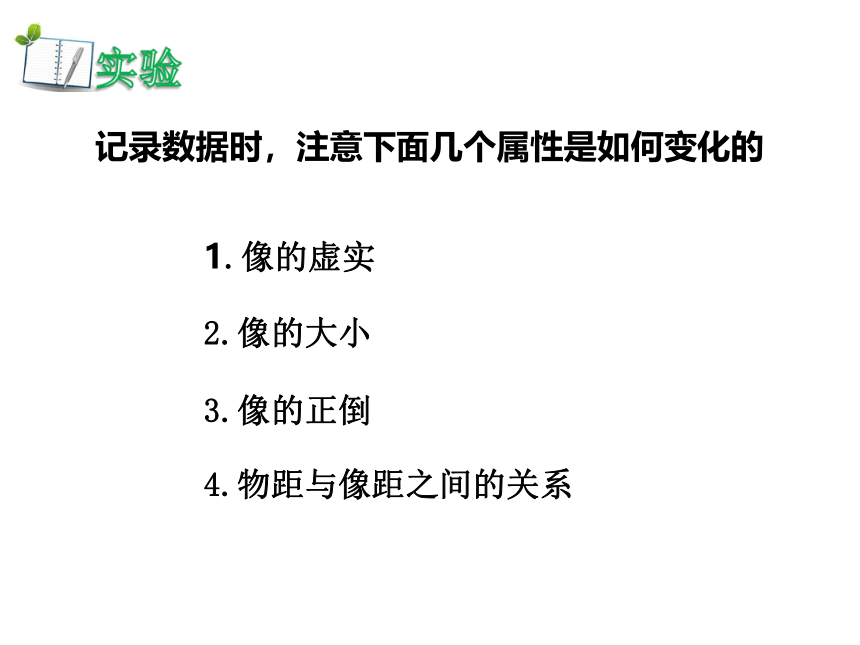

记录数据时，注意下面几个属性是如何变化的
1.像的虚实
2.像的大小
3.像的正倒
4.物距与像距之间的关系
1. 像的虚实
2. 像的大小
当物距大于透镜的一倍焦距时（u>f）物体成实像；
当物距小于透镜的一倍焦距时（u当物距等于透镜的一倍焦距时（u=f）物体不成像。
u=f 是成像虚实的分界点
u=2f 是成像大小的分界点
当物距大于透镜的二倍焦距时（u>2f）物体成缩小的像；
当物距小于透镜的二倍焦距时（u<2f）物体成放大的像；
当物距等于透镜的二倍焦距时（u=2f）物体成等大的像。
四、得到结论
3. 像的正倒
凸透镜所成的实像都是倒立的，虚像是正立的。
4. 物距与像距之间的关系
成放大的像时必定像距大于物距（ v>u ）；
成缩小的像时必定像距小于物距（ v四、得到结论
讨论
在蜡烛接近凸透镜的过程中，像的大小和像距是怎么变化的？
成实像时，物距变小（u↓），像距增大（v↑）；
成虚像时，物距变小（u↓），像距变小（v ↓ ）；
4. 物距与像距之间的关系
本节小结
物距(u) 像的性质 应用
正倒 大小 虚实 像距(v) u＞2f 倒立 缩小 实像 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 v＝2f 测焦距
f＜u＜2f 倒立 放大 实像 v＞2f 投影仪
u＝f 不　成　像
u＜f 正立 放大 虚像 - 放大镜
表：凸透镜成像的规律
新知探究
四、得到结论
规律归纳：
一倍焦距分虚实，二倍焦距分大小
物近像远像变大，物远像近像变小=====实像
物近像近像变小，物远像远像变大=====虚像
虚像总是同侧正，实像总是异侧倒。
知识拓展
五、凸透镜成像的原理
O
F
F
研究原理时三条特殊的光线
知识拓展
2f
f
f
2f
u>2f
知识拓展
2f
u>2f
f
f
2f
知识拓展
2f
f
f
2f
u=2f
2f
f
f
2f
f知识拓展
知识拓展
u=f
2f
f
f
2f
知识拓展
u2f
f
f
2f
知识拓展
u2f
f
f
2f
例题
例1：如图所示，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d、e各点，并分别调整光屏的位置。则：
⑴ 把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
a
b
c
d
e
F
F
f
2f
c
a
例题
⑵把烛焰放在 ______点，屏上出现清晰的像时，
屏距凸透镜最远。
⑶把烛焰放在 __________点，屏上不会出现像。
a
b
c
d
e
F
F
f
2f
c
d e
例题
例2：在利用蜡烛研究凸透镜成像的实验中凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（ ）
A. 倒立放大的实像
B. 倒立缩小的实像
C. 正立放大的实像
D. 正立放大的虚像
A
作业：《课时练》P99 – P102
作业
进行实验……
