(共18张PPT)

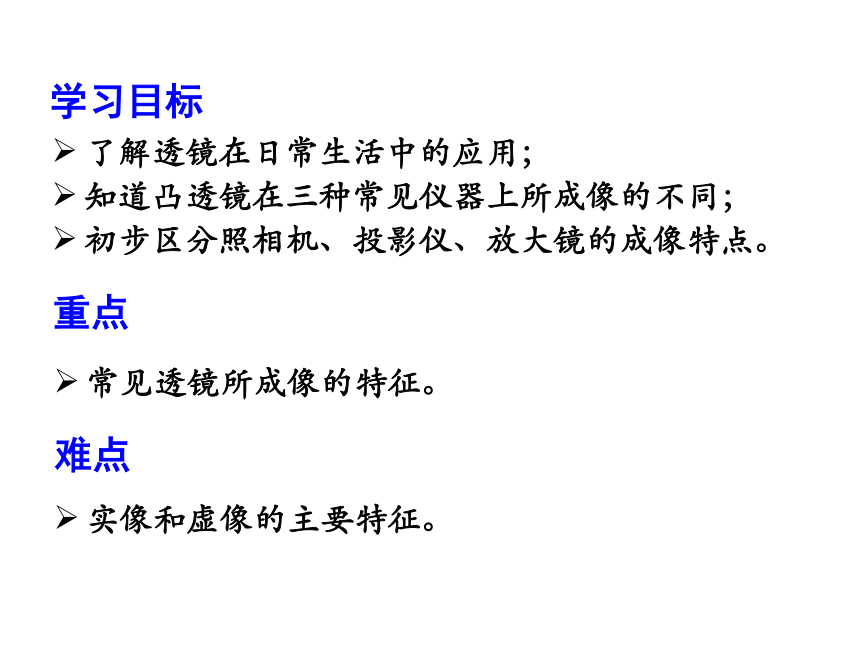

学习目标
重点
常见透镜所成像的特征。
实像和虚像的主要特征。
难点
了解透镜在日常生活中的应用；
知道凸透镜在三种常见仪器上所成像的不同；
初步区分照相机、投影仪、放大镜的成像特点。
2023/8/19
3
2023/8/19
4

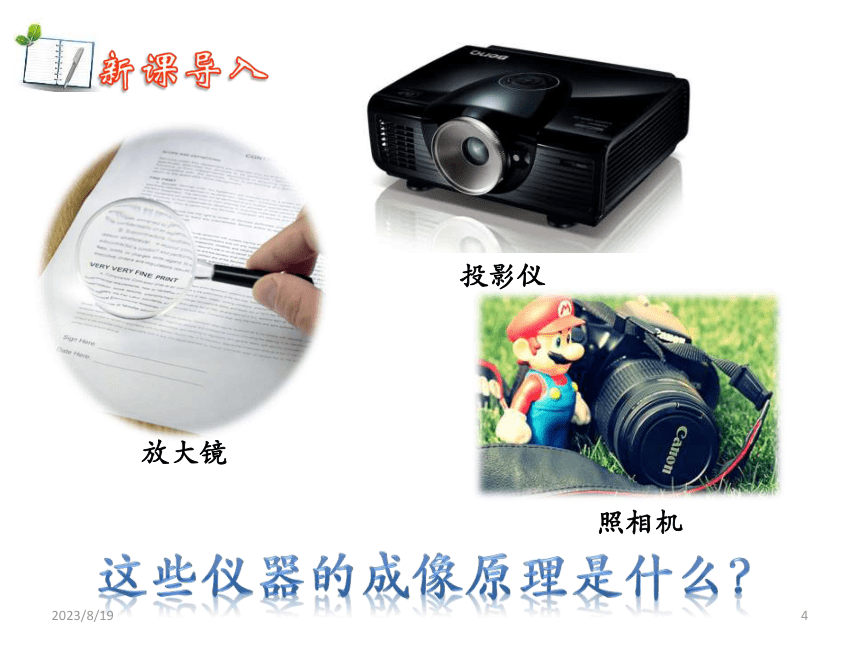

放大镜
照相机
投影仪

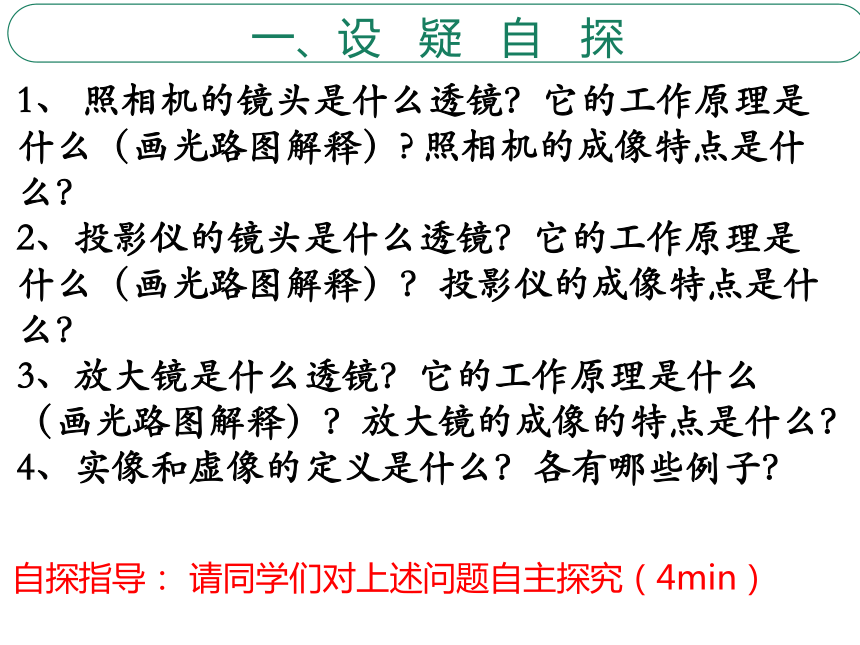

一、设 疑 自 探
1、 照相机的镜头是什么透镜？它的工作原理是什么（画光路图解释） 照相机的成像特点是什么？
2、投影仪的镜头是什么透镜？它的工作原理是什么（画光路图解释）？投影仪的成像特点是什么？
3、放大镜是什么透镜？它的工作原理是什么（画光路图解释）？放大镜的成像的特点是什么？
4、实像和虚像的定义是什么？各有哪些例子？
自探指导： 请同学们对上述问题自主探究（4min）
题号 展示小组 展示方式
1 第一组（G1） 投影加口答
2 第三组（G3） 投影加口答
3 第五组（G5） 投影加口答
4 第七组（G7） 投影加口答

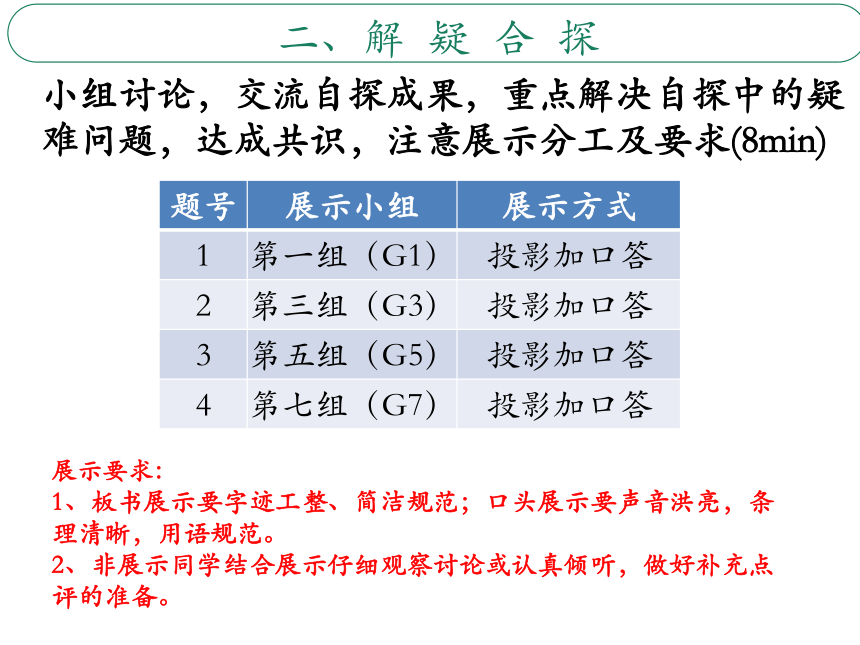

二、解 疑 合 探
小组讨论，交流自探成果，重点解决自探中的疑难问题，达成共识，注意展示分工及要求(8min)
展示要求：
1、板书展示要字迹工整、简洁规范；口头展示要声音洪亮，条理清晰，用语规范。
2、非展示同学结合展示仔细观察讨论或认真倾听，做好补充点评的准备。

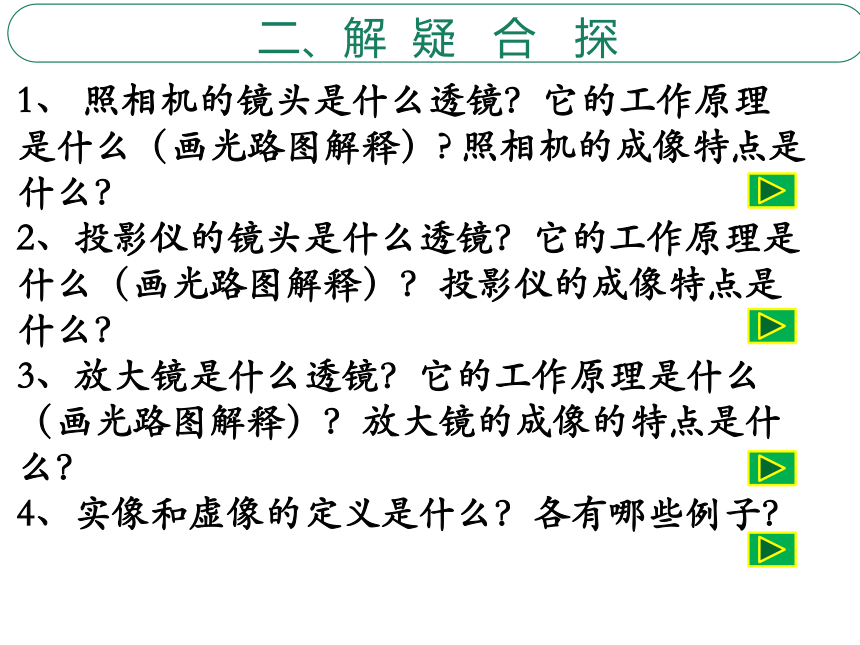

二、解 疑 合 探
1、 照相机的镜头是什么透镜？它的工作原理是什么（画光路图解释） 照相机的成像特点是什么？
2、投影仪的镜头是什么透镜？它的工作原理是什么（画光路图解释）？投影仪的成像特点是什么？
3、放大镜是什么透镜？它的工作原理是什么（画光路图解释）？放大镜的成像的特点是什么？
4、实像和虚像的定义是什么？各有哪些例子？
一、照 相 机
A
B
A’
B’
（1）照相机的镜头相当于一个凸透镜，胶卷相当于光屏。
（2）成像的特点：倒立缩小的实像
（3）物距大于像距，像和物分别位于透镜的两侧。
物距
像距
（4）物距越大，像越小，像距越近
A
B
A‘
B‘
（1）投影仪的镜头相当于一个凸透镜，屏幕相当于光屏；
（2）投影仪成像特点: 倒立放大的实像；
二、投影仪：
（3）物距越小，所成的像就越大，像距就越大。
反光镜的作用
（4）、平面镜的作用：改变光的传播方向
２．放大镜成像的特点：
正立、放大的虚像，像和物位于透镜的同侧
１．放大镜实质就是一个凸透镜
三、放大镜：
F
f
F
四．实像和虚像
1、实像： 由实际光线会聚而成的,能呈现在光屏上。
例如
A
B
A’
B’
小孔成像．
照相机的像
投影仪的像
A
B
A‘
B‘
2、虚像：
　　由反射光线或折射光线的反向延长线相交而形成,不能呈现在光屏上。
四．实像和虚像
例如
平面镜成像
放大镜的像
小鱼变浅
三、质 疑 再 探
对于本节课的学习，大家还有哪些疑问？
A
B
A‘
B‘
投影片要倒放，才能在屏幕上看到正立的投影影片
我们在屏幕上要看到正立的像投影片应该怎么放
注意： 凸透镜所成的倒立的像中，像与物体的上下位置颠倒，同时像与物体的左右位置也是颠倒的
四、运 用 扩 展
1.现在市场上出售的”人参酒”在酒瓶中浸着一支人参,你所看到人参应该是 ( )
A.人参的实物 B.等大的像 C.放大的虚像 D.缩小的实像
C
2．老师使用投影仪时，要想使屏幕上出现放大的“ ”．如下图所示，正确放置的投影片是（ ）
D
虚像是光线的反向延长线的交点组成的，用光屏承接不到，但用眼睛可以直接看到.
照相机：成倒立、缩小的实像.
投影仪：成倒立、放大的实像.
放大镜：成正立、放大的虚像.
实像：实像是由实际光线会聚
虚像：
生活中的透镜
必做题：
《学探诊》P46页1-11题
2023/8/19
18
