五、显微镜与望远镜
显微镜拍摄的细菌照片
天文望远镜拍摄的星空

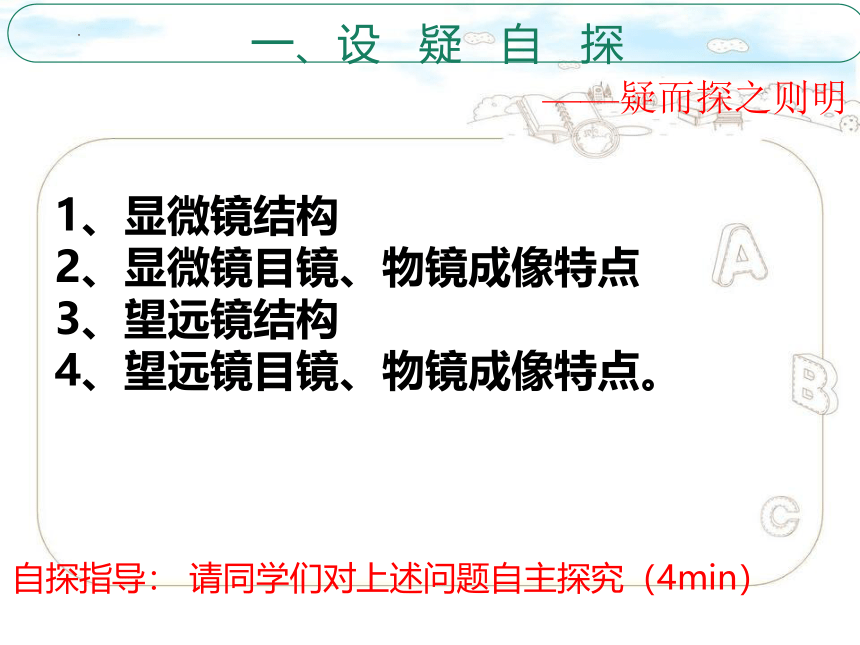

一、设 疑 自 探
1、显微镜结构
2、显微镜目镜、物镜成像特点
3、望远镜结构
4、望远镜目镜、物镜成像特点。
自探指导： 请同学们对上述问题自主探究（4min）
——疑而探之则明

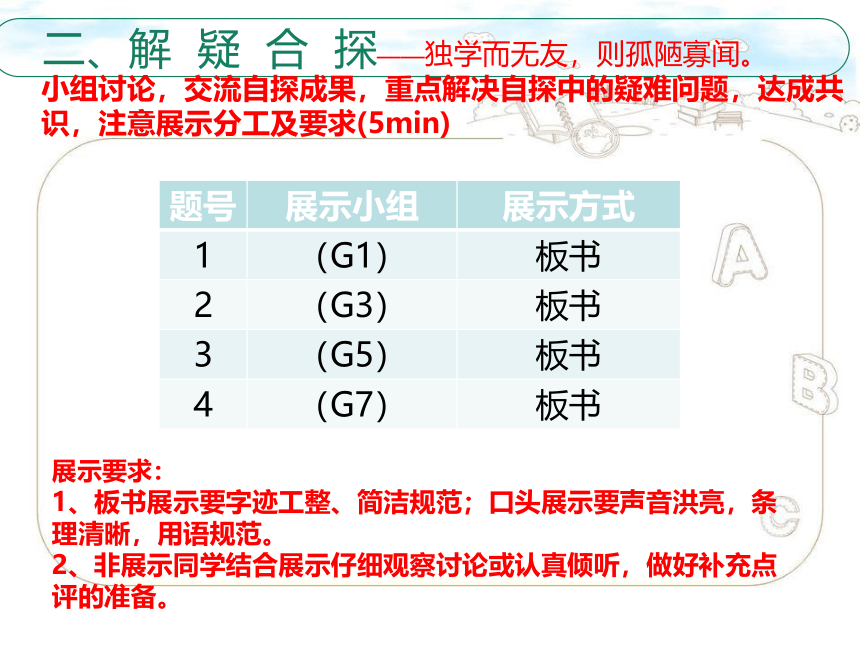

题号 展示小组 展示方式
1 （G1） 板书
2 （G3） 板书
3 （G5） 板书
4 （G7） 板书
二、解 疑 合 探——独学而无友，则孤陋寡闻。
小组讨论，交流自探成果，重点解决自探中的疑难问题，达成共识，注意展示分工及要求(5min)
展示要求：
1、板书展示要字迹工整、简洁规范；口头展示要声音洪亮，条理清晰，用语规范。
2、非展示同学结合展示仔细观察讨论或认真倾听，做好补充点评的准备。

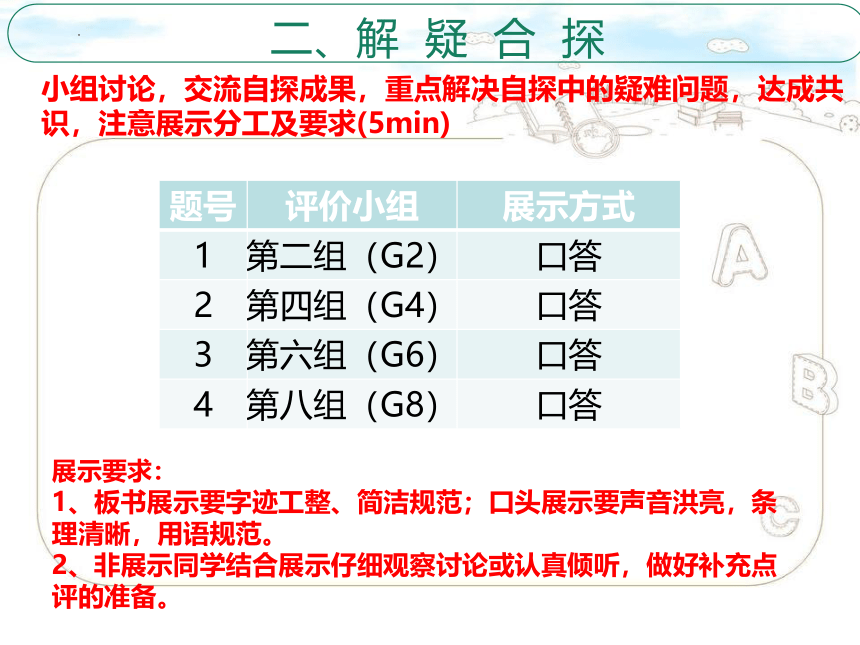

题号 评价小组 展示方式
1 第二组（G2） 口答
2 第四组（G4） 口答
3 第六组（G6） 口答
4 第八组（G8） 口答
二、解 疑 合 探
小组讨论，交流自探成果，重点解决自探中的疑难问题，达成共识，注意展示分工及要求(5min)
展示要求：
1、板书展示要字迹工整、简洁规范；口头展示要声音洪亮，条理清晰，用语规范。
2、非展示同学结合展示仔细观察讨论或认真倾听，做好补充点评的准备。

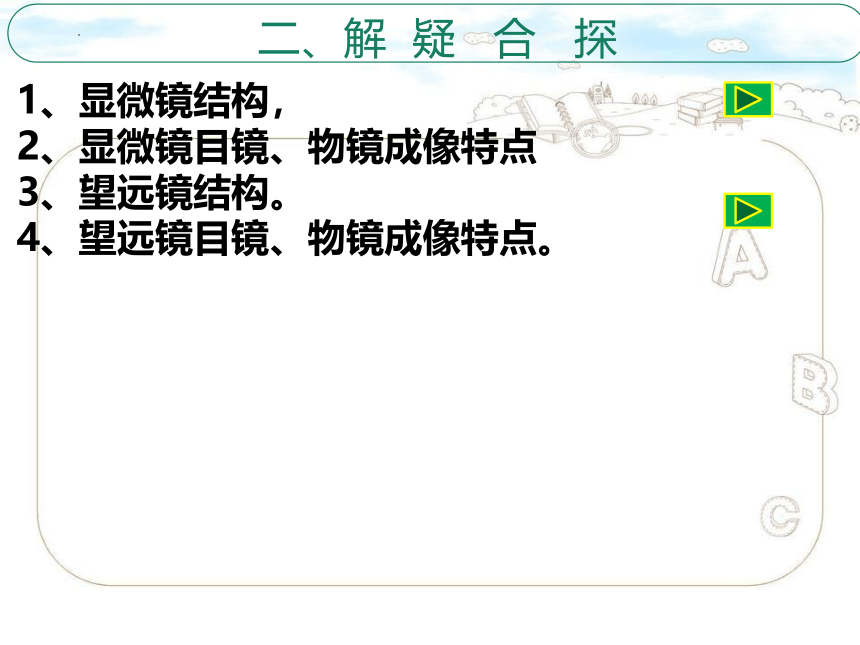

二、解 疑 合 探
1、显微镜结构，
2、显微镜目镜、物镜成像特点
3、望远镜结构。
4、望远镜目镜、物镜成像特点。
靠近眼睛的透镜叫目镜
靠近物体的透镜叫物镜

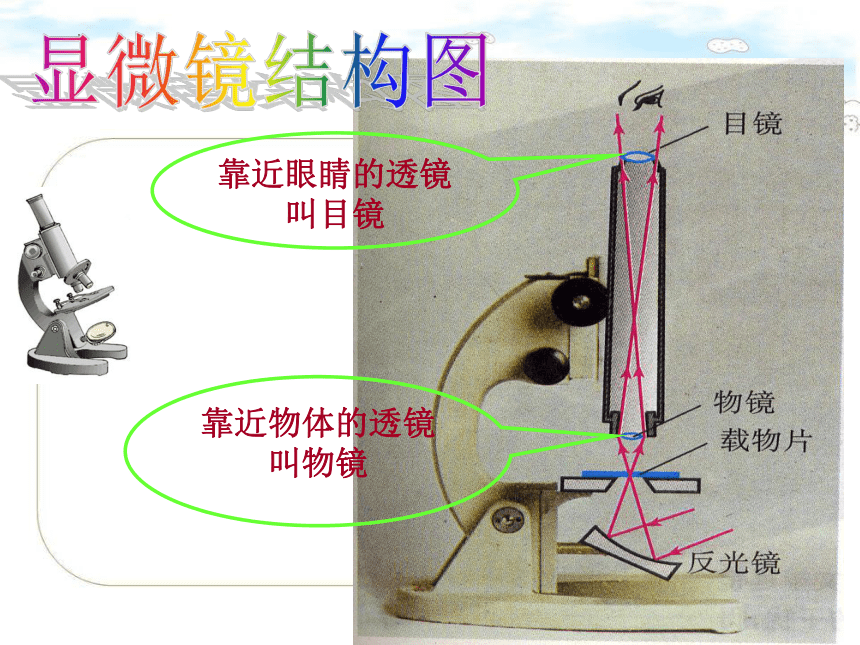

显微镜结构图
F1
F1
F2
F2
O1
O2
2f1
物镜
目镜

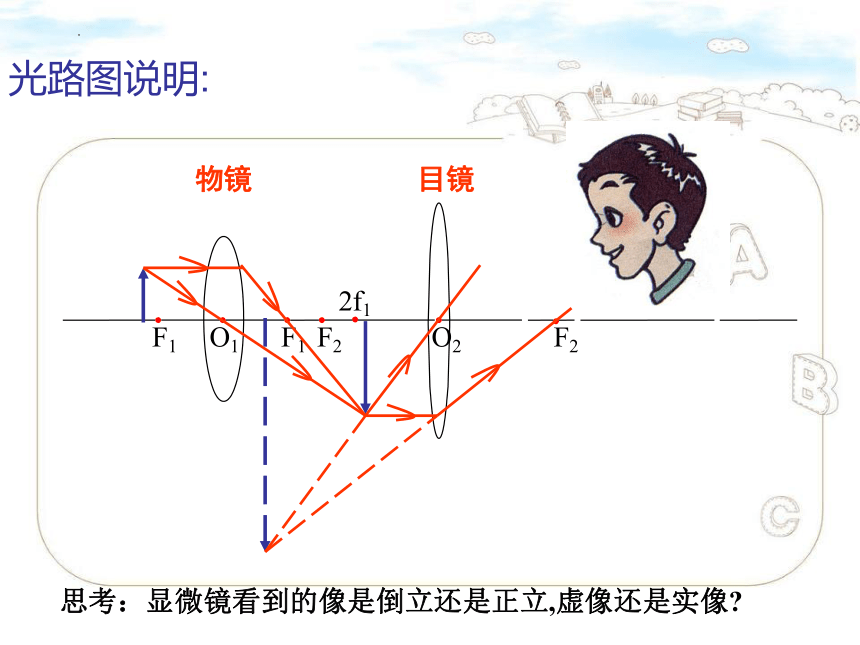

光路图说明:
思考：显微镜看到的像是倒立还是正立,虚像还是实像
物镜的作用 目镜的作用 增大视角的方法
显微镜
显微镜的原理
使被观察的物体成一个倒立的放大的实像,像投影仪的镜头
把物镜成的实像，再一次放大成虚像,起放大镜的作用
把物体的像
放大
视角
从眼睛的中心向物体两端所引的两条直线的夹角。
视角与什么因素有关？
a
a
视角大
视角与物体大小有关
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
视角小
视角与物体远近有关
物体大小一定时，看近处的物体，视角大，远处的物体视角小。
视角大
a
a
视角的大小与物体的大小有关，还与物体到眼睛的距离有关。
视角的有关知识:
视角越大，对物体的观察越清楚。
目镜
物镜
靠近眼睛的透镜
靠近物体的透镜
望远镜结构图
物镜
目镜
A
B
B`
A`
F目
F物
望远镜成像原理图
物镜的作用 目镜的作用 增大视角的方法
望远镜
望远镜的原理
使远处的物体在焦点附近成倒立的缩小的实像,像照相机的镜头
把物镜成的实像，放大成虚像
把物体的像移近
把物体的像放大
望远镜的物镜的直径比我们眼睛的瞳孔大得多，是为了( ).
把天文望远镜安置在大气层外，是为了( ).
可以会聚更多的光,得所成的像更加明亮
免受大气层的干扰，得到更清晰的天体照片
对于本节课的学习，大家还有哪些疑问？
质疑再探——大疑大进，小疑小进。
折射式
望远镜
反射式
望远镜
哈勃空间望远镜
把天文望远镜安置在大气层外，可以免受大气层的干扰，得到更清晰的天体照片。
扫描电子显微镜
各种用途的显微镜
透射电子显微镜
1、显微镜:
①物镜 (f＜u＜2f ): 靠近物体的凸透镜.相当于投影仪的镜头,成倒立放 大的实
像 ,起放大作用
②目镜 (u＜f ): 靠近眼睛的凸透镜.相当于放大镜的镜头,成正立放大的虚像 ,
起放大作用
2、望远镜:
①物镜: 相当于照像机的镜头,成倒立缩小的实像 ,起拉近物体的作用
②目镜: 相当于放大镜的镜头,成正立放大的虚像,起放大作用
课堂小结
1、显微镜镜筒两端各有一组凸透镜,靠近眼睛的叫（ ），靠近被观察物体的叫（ ）.
2、用显微镜观察物体时，物镜对物体所成的像是一个倒立放大的( )像（填“虚”或“实”），道理就像 的镜头成像一样。目镜的作用则像一个普通的 ,再次对这个像成放大的( )（填“虚像”或“实像”）.
3、简易天文望远镜由物镜和目镜组成，远处的物体经过物镜成一个倒立（ ）的实像；道理就像 的镜头成像一样。这个实像经过目镜成一个正立放大的（ )（填“虚像”或“实像”）
4、物体对眼睛所成视角的大小不仅和( )的大小有关,还和物体到眼睛的( )有关.
目镜
物镜
实
放大镜
缩小
虚像
物体
投影仪
虚像
照像机
运用拓展
距离
物镜的作用 目镜的作用 增大视角的方法
显微镜
望远镜
小 结:
使被观察的物体成一个倒立的放大的实像
把物镜成的实像，再一次放大成虚像
把物体的像放大
使远处的物体在焦点附近成倒立的缩小的实像
把物镜成的实像，放大成虚像
把物体的像移近
把物体的像放大
