(共28张PPT)

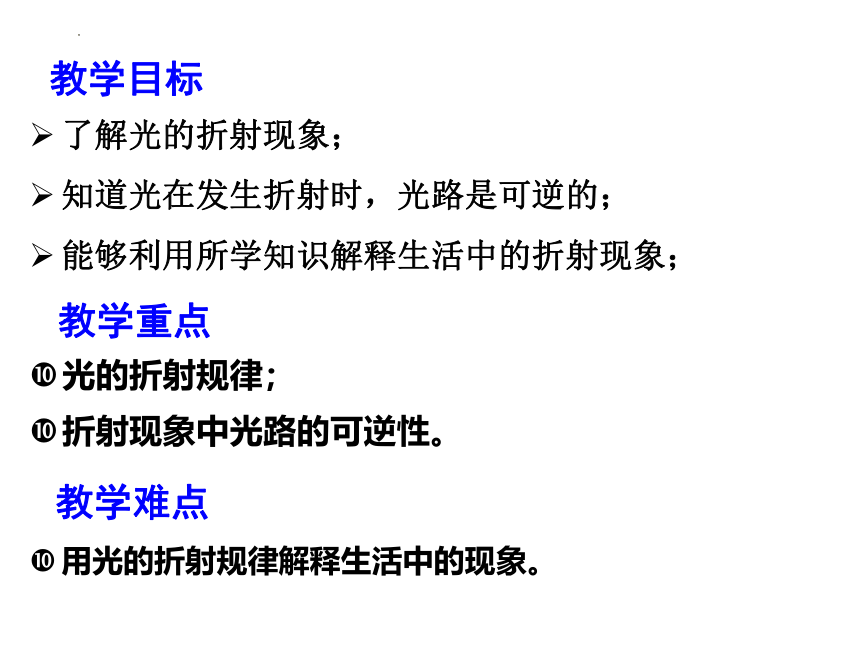

了解光的折射现象；
知道光在发生折射时，光路是可逆的；
能够利用所学知识解释生活中的折射现象；
教学目标
教学重点
光的折射规律；
折射现象中光路的可逆性。
教学难点
用光的折射规律解释生活中的现象。

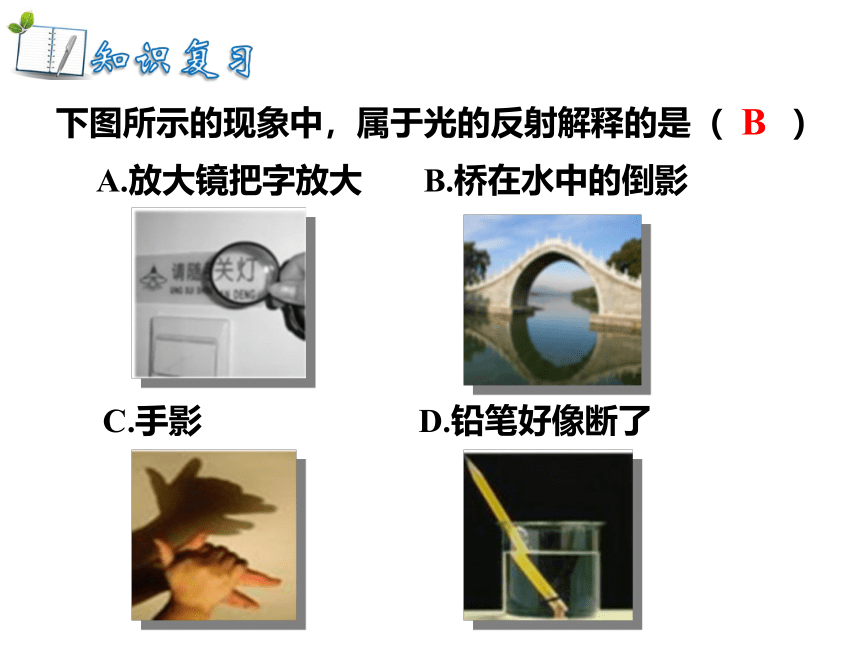

下图所示的现象中，属于光的反射解释的是（　　）
D.铅笔好像断了
A.放大镜把字放大
B.桥在水中的倒影
C.手影
B
光沿直线传播的条件是？
如果光在不同介质中传播会发生什么情况呢？
介质1
介质2

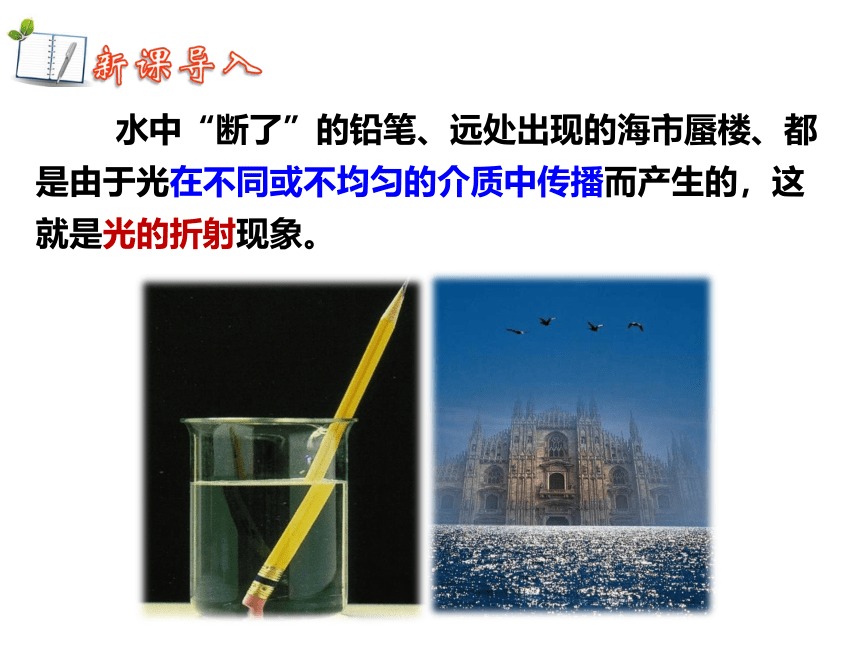

水中“断了”的铅笔、远处出现的海市蜃楼、都是由于光在不同或不均匀的介质中传播而产生的，这就是光的折射现象。

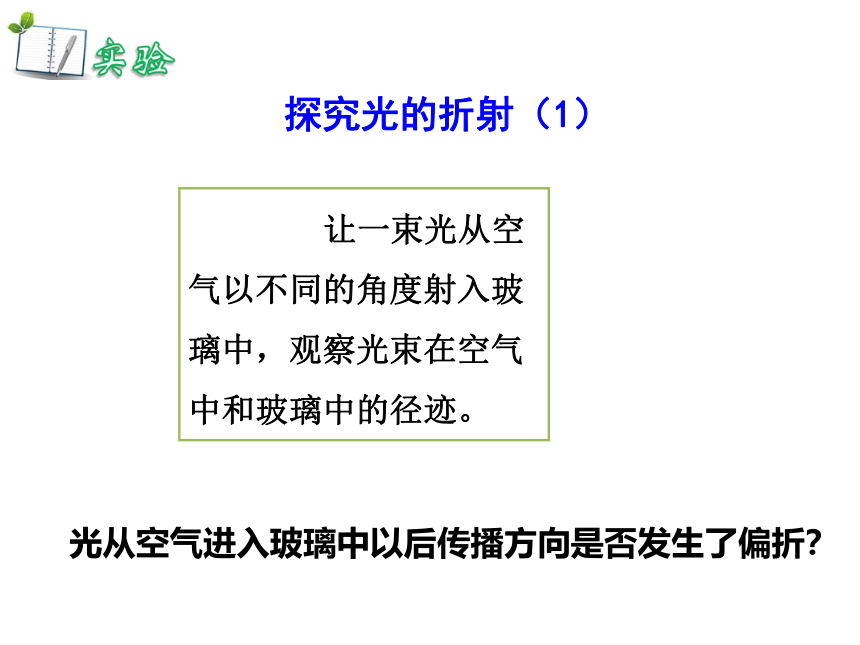

让一束光从空气以不同的角度射入玻璃中，观察光束在空气中和玻璃中的径迹。
探究光的折射（1）
光从空气进入玻璃中以后传播方向是否发生了偏折？
i
γ
B
空气
水（玻璃）
入射光线

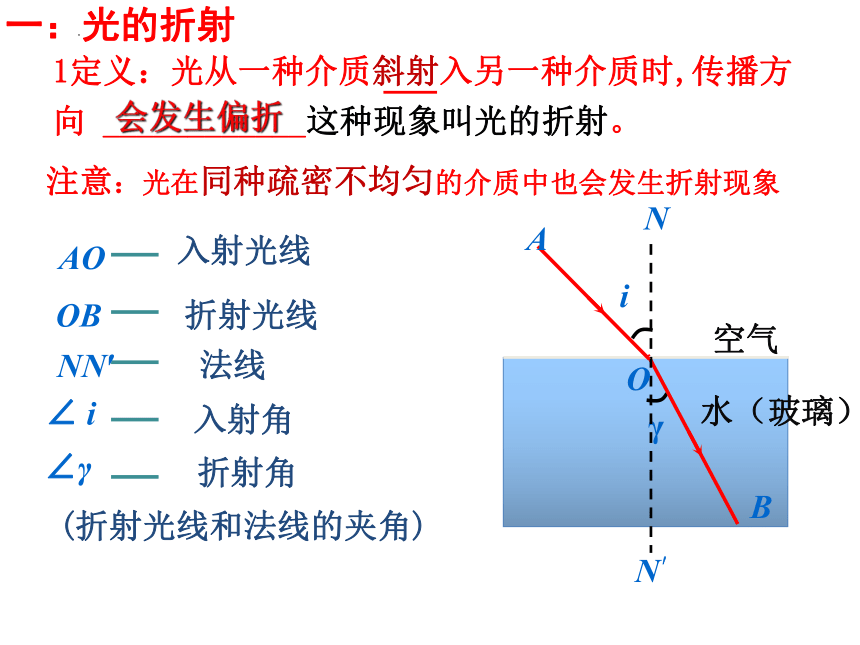

1定义：光从一种介质斜射入另一种介质时,传播方向 ____________这种现象叫光的折射。
折射光线
法线
入射角
折射角
AO
OB
NN′
∠ i
∠γ
会发生偏折
(折射光线和法线的夹角)
N
N′
A
O
一：光的折射
注意：光在同种疏密不均匀的介质中也会发生折射现象
A
O
N
B
i
γ
B
空气
水或玻璃
A
O
N
N/

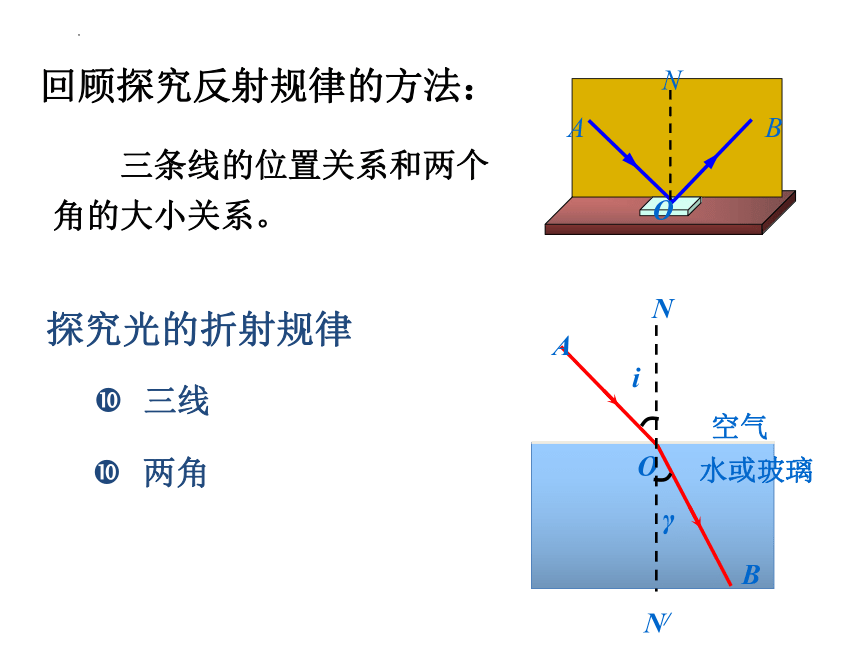

回顾探究反射规律的方法：
三线
两角
探究光的折射规律
　　三条线的位置关系和两个角的大小关系。
折射光线、入射光线分居法线两侧（法线居中）
折射光线、入射光线、法线在同一平面内（三线共面）

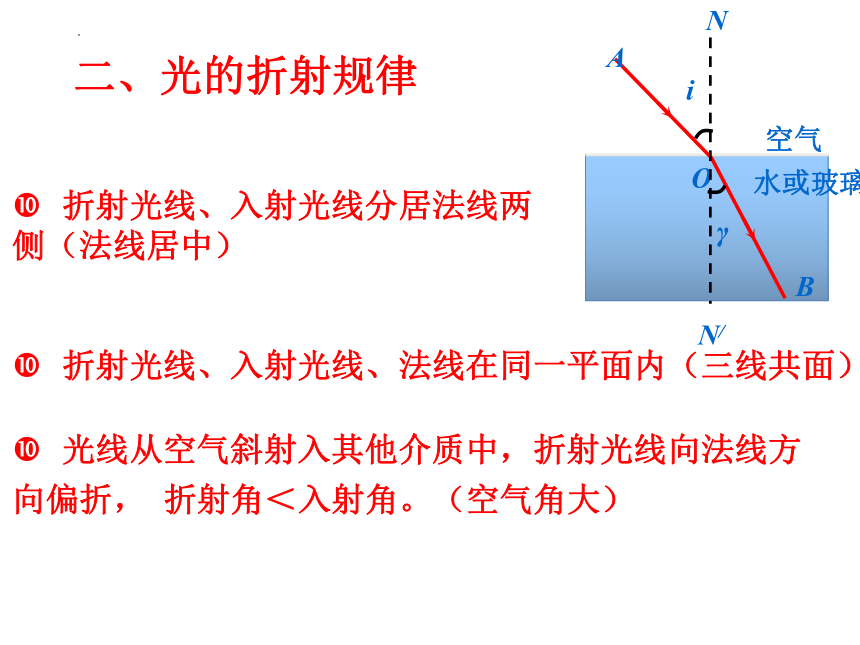

二、光的折射规律
光线从空气斜射入其他介质中，折射光线向法线方向偏折， 折射角＜入射角。（空气角大）
i
γ
B
空气
水或玻璃
A
O
N
N/
如果光从水（玻璃）中斜射入空气中，是否也会发生折射现象？
射到空气中的光线向哪个方向偏折？画图表示你的想法 。
空气
N
N/
A
O
水（玻璃）
B
光从其他介质斜射入空气中，折射角＞入射角。（空气角大）
想想议议
i
γ
B
空气
A
O
N
N/
水（玻璃）
空气
N
N/
γ
i
水（玻璃）
折射角<入射角
折射角>入射角
在空气中的那个角比较大
探究光的折射（2）
改变入射角的大小，观察折射角如何变化？
当入射角增大时，折射角也增大；当入射角减小时，折射角也减小（变化一致）
当光从一种介质垂直射入另一种介质时，传播方向不发生改变（垂直不变）
让一束光逆着折射光的方向从水或玻璃中射入空气中，观察折射光的方向。
探究光的折射（3）
可以观察到：进入空气中的折射光逆着原来入射光的方向射出。
在折射现象中，光路是可逆的。（光路可逆）
折射光线、入射光线分居法线两侧；（法线居中）
折射光线、入射光线、法线在同一平面内；（三线共面）
光的折射规律
光线从空气斜射入其他介质中，折射光线像法线偏折， 折射角＜入射角；（空气角大）
除此之外你还探究到哪些发生折射时光的特点？
光发生折射时，光路是可逆的。（光路可逆）
当入射角增大时，折射角也增大；当入射角减小时，折射角也减小；（变化一致）
当光线从空气垂直射入水中时，光的传播方向不变。（垂直不变）
二、生活中的折射现象
1. 河水看起来不深，人下去以后却会淹到
“河水变浅”的原因
2.水中鱼的实际位置比看上去的要深
P
P'
叉鱼时，瞄准鱼的下方才能叉到鱼。
3.筷子“折断”
P/
水
空气
P
A
B
Q
Q/
光从水中进入空气发生折射
空气密度小（折射率小）
空气密度大（折射率大）
O
A
B
A
B
大气温差大
海市蜃楼是光经过不均匀的大气时发生折射而形成的虚像。
光的折射：光从一种介质斜射入另一种介质时，传播方向会发生偏折的现象，形成虚像。
光的折射规律
三线共面
两线分居
两角关系
垂直入射时，
入射角=折射角=0°
由空气斜射至其它介质（水、玻璃）时，无论入射角反射角空气一边的角较大
生活中的折射现象
光的反射 光的折射
光路图
相同点
不同点
三线（入射光线、反射光线、法
线）在同一平面内，两线（入射
光线与反射光线）分居法线两侧
三线（入射光线、折射光线、法线）
在同一平面内，两线（入射光线与
折射光线）分居法线两侧
反射角等于入射角
在空气中的角大：折射角大于入射
角（光由水或玻璃射入空气）或折
射角小于入射角（光由空气射入水
或玻璃）
光线垂直照射到界面上，光的传播
方向不发生改变，继续向前传播，
折射角与入射角都为0度
光线垂直照射到界面上，光的传
播方向改变180度，按原路反向
射出，反射角与入射角都为0度
1. 池水看起来比实际的要_________，这是由于光从________射入________时发生________造成的，看到的是实际池底的________像。
浅
水
空气
折射
虚
2.光线斜射入水中，下图中折射光线正确的（ ）
A
B
C
D
B
3．在湖边看平静湖水中的“鱼在云中游”，则（ ）
A．“鱼”是光的反射形成的虚像，“云”是光
的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光
的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像
B
4．如图所示，是光在空气和玻璃两种介质中传播的路线，其中________是入射光线，_______是反射光线，______是折射光线，反射角为_______，折射角为________，____边是空气，___边是玻璃。
BO
OA
OC
左
右
600
350
