教学目标
教学重点
透镜对光的作用。
凸透镜焦点和焦距概念的理解。
教学难点
认识凸透镜和凹透镜；
了解透镜的焦点、焦距；
观察凸透镜和凹透镜对光的作用。

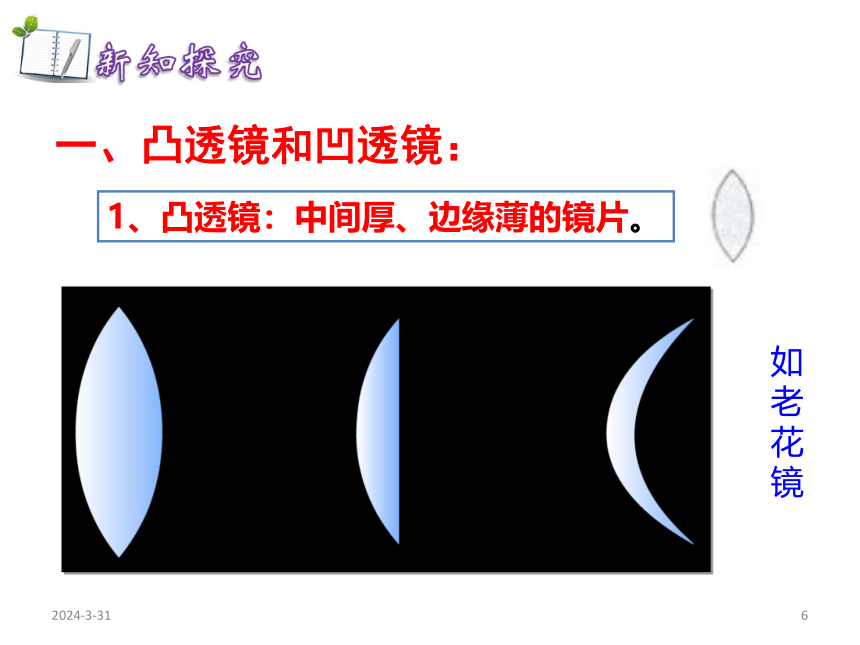

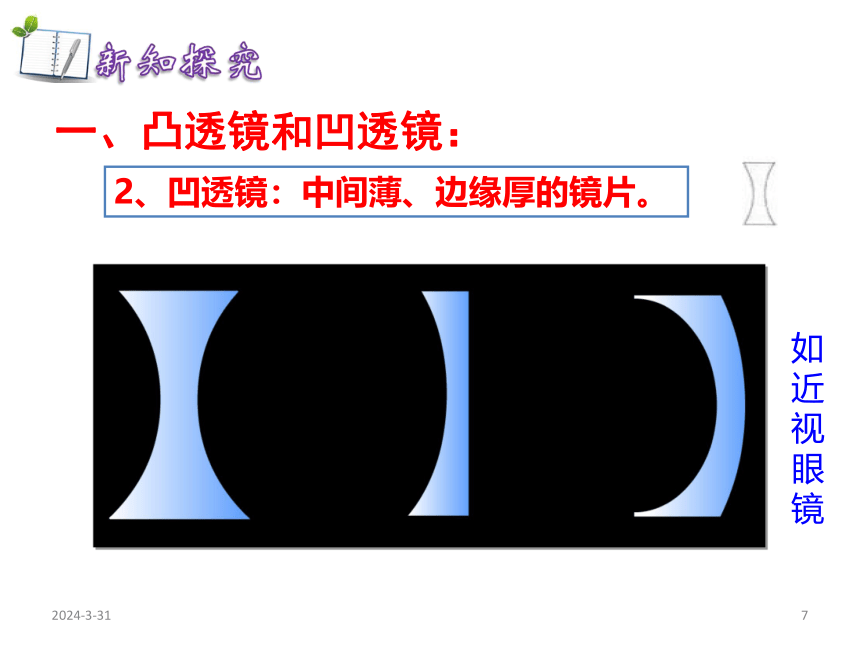

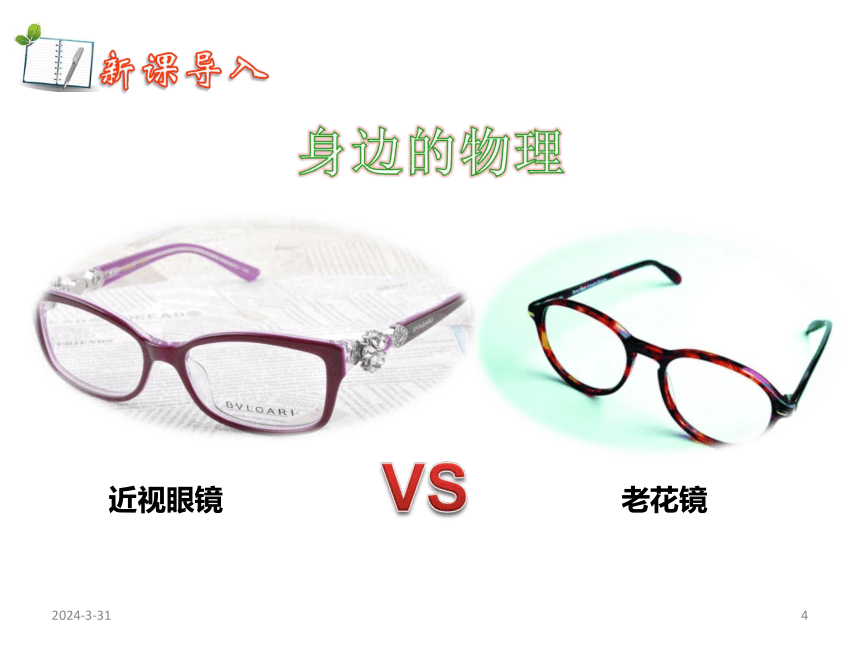

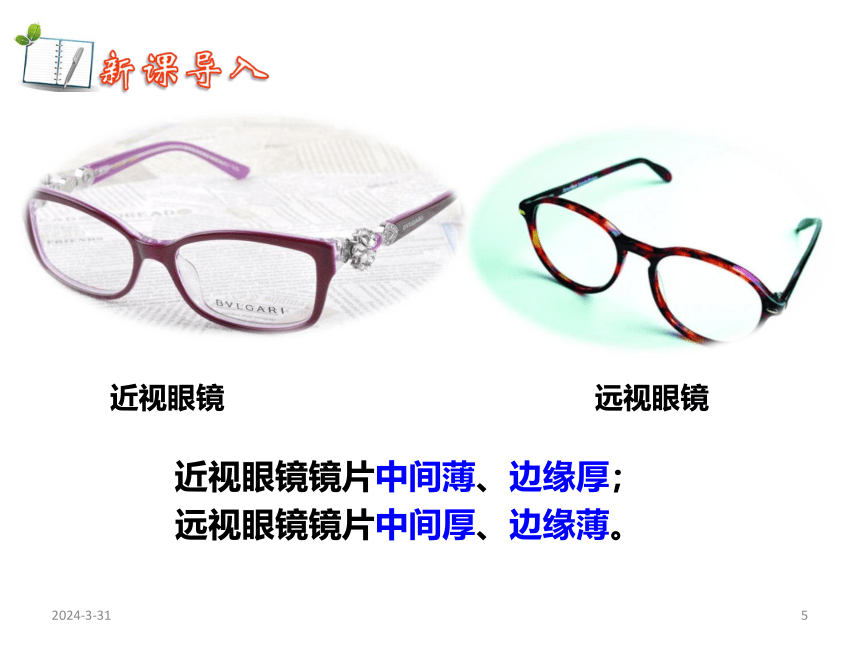

你知道是谁惹得祸吗？一天，大雨过后小狗豆豆趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，豆豆的尾巴着起了火，疼得它上窜下跳……近视眼镜老花镜近视眼镜远视眼镜近视眼镜镜片中间薄、边缘厚；远视眼镜镜片中间厚、边缘薄。1、凸透镜：中间厚、边缘薄的镜片。一、凸透镜和凹透镜：如老花镜2、凹透镜：中间薄、边缘厚的镜片。一、凸透镜和凹透镜：如近视眼镜
给透镜分类
属于凸透镜的是（ ）
属于凹透镜的是（ ）
A C D
B E F
A
B
C
D
E
F
一、凸透镜和凹透镜：
透镜：透镜是用透明物质制成的、两个表面至少一个是球面的一部分的原件。
一、凸透镜和凹透镜：
二、光心和主光轴：1、 主光轴：通过两个球面球心的直线叫做主光轴，简称主轴，画主光轴用“点画线”。每个透镜有且只有一条主光轴。2、光心：主轴上有个特殊的点，光线通过主轴上这一点的传播方向不变，这个点叫做透镜的光心，用字母“O”表示。透镜的光心就在主光轴上且在透镜中心。主光轴C2C1O光心二、光心和主光轴：
1、 主光轴：通过两个球面球心的直线叫做主光轴，简称主轴，画主光轴用“点画线”。每个透镜有且只有一条主光轴。
2、光心：主轴上有个特殊的点，光线通过主轴上这一点的传播方向不变，这个点叫做透镜的光心，用字母“O”表示。透镜的光心就在主光轴上且在透镜中心。
C2
C1
O
主光轴
光心
三、透镜对光的作用
试猜想光线通过透镜后会有什么现象？
1.凸透镜：
主光轴
对光线有会聚作用，因此凸透镜又叫会聚透镜
光心
O
三、透镜对光的作用：
O
F
f
2. 凸透镜的焦点和焦距
(1)焦点：平行于主轴的平行光通过凸透镜后会聚于一点，“F”表示
(2)焦距：焦点到光心的距离，“f”表示
焦距
主轴
焦点
(3)焦距越小，透镜对光的会聚作用越强。
F
主轴
f
(4)凸透镜有两个实焦点。
焦点
F
主轴
　由于光路可逆，通过凸透镜焦点的光线经过凸透镜平行于主轴射出。
　(5)凸透镜对任何光线都有会聚作用
观察实验现象
光经过凹透镜后的发散是不是也有规律可循？
3.凹透镜：
对光线有发散作用，因此凹透镜又叫发散透镜
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
F
(1)凹透镜有两个虚焦点。
4. 凹透镜的焦点和焦距
F
F
注意：1、作图时过虚焦点的虚线一定要画出。
2、凹透镜对任何光线都有发散作用。
　由于光路可逆，射向凹透镜的光线，如果其反向延长线通过虚焦点，则该光线经过凹透镜后平行于主光轴射出。
四、三条特殊光线
透镜
凸 透 镜
凹透镜
经凸透镜折射后过焦点
跟主光轴平行的光线
通过凸透镜焦点的光线或正对着凹透镜焦点的入射光线
通过光心的光线
经凸透镜折射后平行于主光轴射出
经凸透镜后传播方向不变
经凹透镜折射后，折射光线的反向延长线过镜前焦点
经凹透镜折射后平行主光轴射出
经凹透镜后传播方向不变
平行必过焦点
过焦点必平行
过光心方向不变
1.种类
凸透镜：中间厚、边缘薄的透镜叫凸透镜.
凹透镜：中间薄、边缘厚的透镜叫凹透镜.
2.对光的作用
凸透镜对光有会聚作用.
凹透镜对光有发散作用.
3.与透镜有关的概念：主光轴（主轴）、光心、焦点、焦距.
4.作图
(1)三条特殊光线
①过光心的光线.
②由焦点发出的光线（射向对侧焦点的光线）.
③平行于主光轴的光线.
(2)用三条特殊光线中的任意两条即可完成光路图.
透镜
D例1.透镜在生活中很常见，仔细观察下面四幅图，凸透镜是（　　）A. B. C. D.例2.下列光学仪器或元件中，对光起发散作用的是（ ）A.潜望镜B.平面镜C.凹透镜D.凸透镜C例3.在如图所示的光路图中，分别填入合适的透镜。答案：　　1．太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
想一想
平行光聚焦法：
将凸透镜正对阳光，在凸透镜的另一侧放白纸，调整透镜到白纸的距离，直至在白纸上找到最亮最小的点，用刻度尺量出凸透镜到纸上亮点的距离，测距离几位焦距。
例题 某同学让凸透镜正对着太阳光，用光屏在透镜的另一侧观察太阳光通过凸透镜后的现象，如图所示，移动光屏使光斑最小、最亮，此时光斑离凸透镜10cm.据此，我们可以确定此透镜的焦距为（ ）
A.5cm B.10cm
C.15cm D.20cm
解析：阳光可看做平行光.
B
2、要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的什么位置？试试看.在解决这个问题的时候，你利用了前面学过的什么知识？
解：通过课本图可知平行于主光轴的光会聚在一点即焦点上.我们知道在折射现象中，光路是可逆的，如果让光从焦点照射到透镜上，就可以得到一束平行光了.
想一想
　　3．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？
想一想
方法一:“摸”
方法二:“看”。
通过透镜对平行光线是会聚 还是发散加以辨别。
　　4．图中划出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？
　　折射光线反向延长，通过焦点的是正确的折射光线。
想一想
