人教版九年级全一册物理上册
14.1 热机

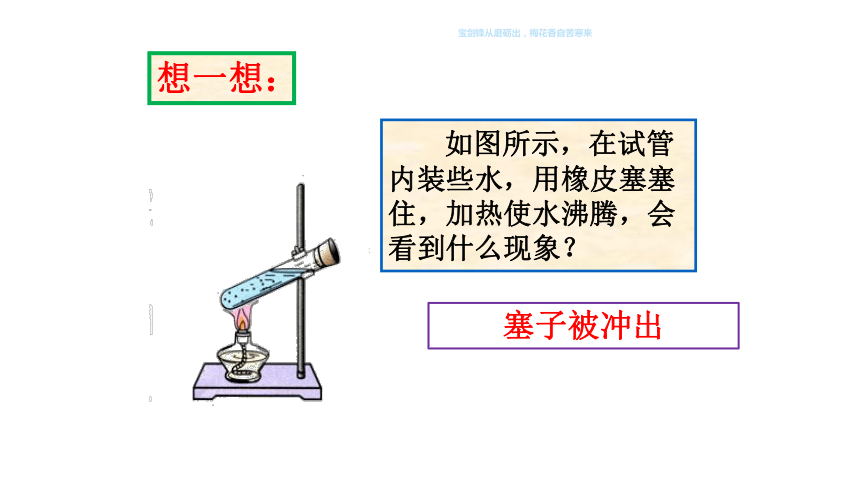

想一想：
如图所示，在试管内装些水，用橡皮塞塞住，加热使水沸腾，会看到什么现象？
塞子被冲出
宝剑锋从磨砺出，梅花香自苦寒来
木帆船
豪华邮轮
蒸汽机带来第一次工业革命！
内燃机——电气时代　第二次工业革命
向瓦特致敬！
一、热机
宝剑锋从磨砺出，梅花香自苦寒来

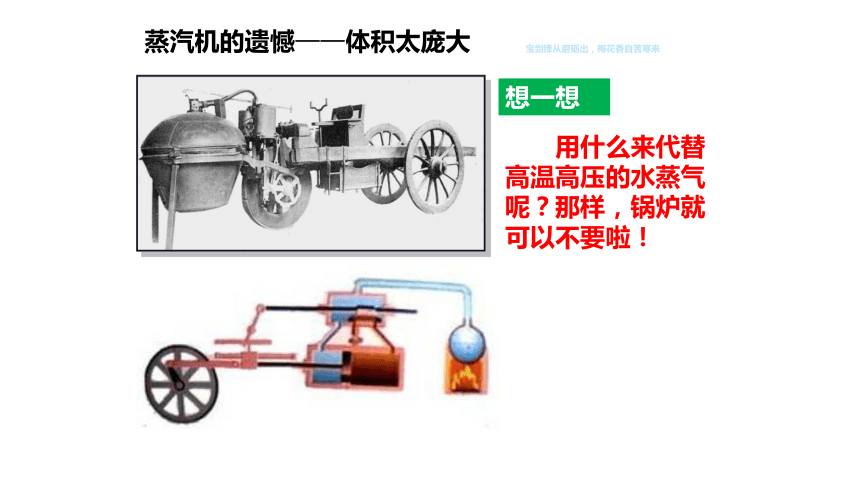

蒸汽机的遗憾——体积太庞大
　　用什么来代替高温高压的水蒸气呢？那样，锅炉就可以不要啦！
想一想
宝剑锋从磨砺出，梅花香自苦寒来

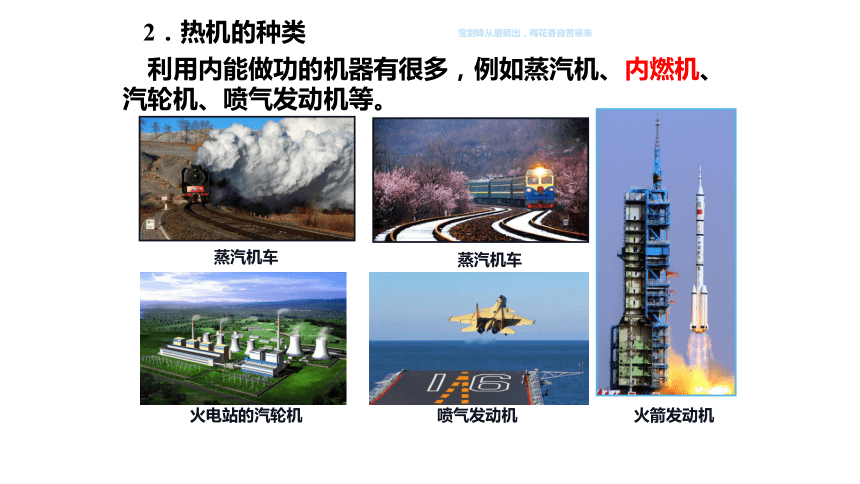

蒸汽机车
蒸汽机车
喷气发动机
火箭发动机
火电站的汽轮机
2．热机的种类
　利用内能做功的机器有很多，例如蒸汽机、内燃机、汽轮机、喷气发动机等。
宝剑锋从磨砺出，梅花香自苦寒来

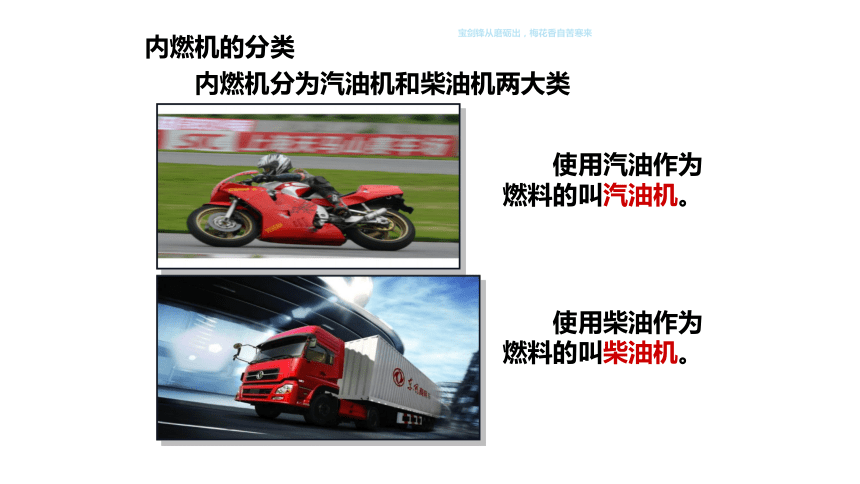

　　内燃机分为汽油机和柴油机两大类
　　使用汽油作为燃料的叫汽油机。
　　使用柴油作为燃料的叫柴油机。
内燃机的分类
宝剑锋从磨砺出，梅花香自苦寒来

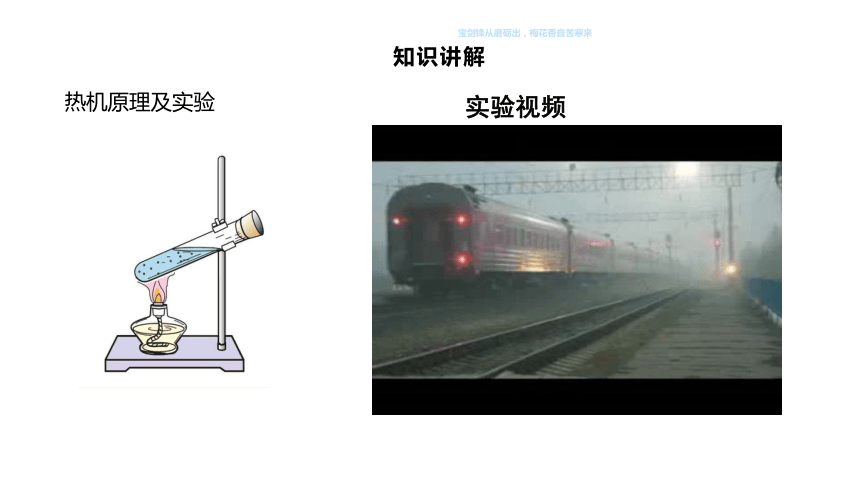

实验视频
知识讲解
热机原理及实验
宝剑锋从磨砺出，梅花香自苦寒来

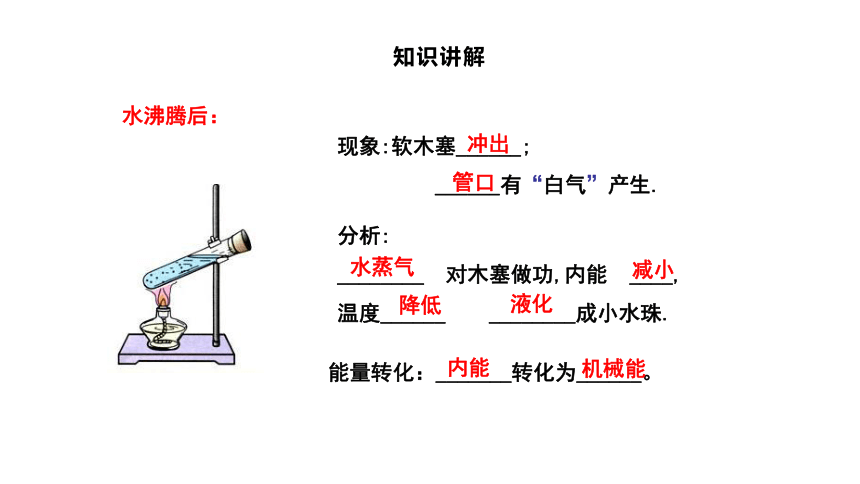

水沸腾后：
现象:软木塞______;
______有“白气”产生.
冲出
管口
分析:
________ 对木塞做功,内能 ____, 温度______ ________成小水珠.
水蒸气
减小
降低
液化
能量转化：_______转化为______。
内能
机械能
知识讲解

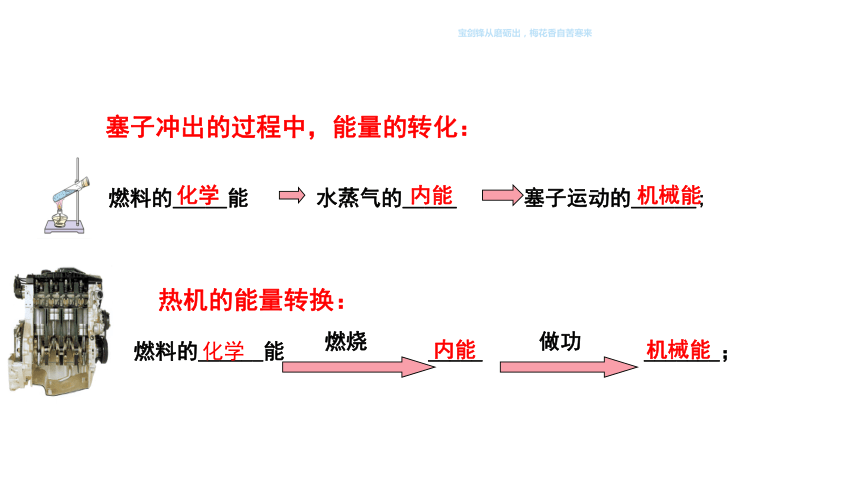

塞子冲出的过程中，能量的转化：
燃料的_____能
水蒸气的_____
塞子运动的______;
热机的能量转换：
燃料的______能
_____
_______；
做功
燃烧
化学
内能
机械能
化学
内能
机械能
宝剑锋从磨砺出，梅花香自苦寒来
内燃机
1、工作原理：
2、分类：
燃料在_____内燃烧，产生高温高压的气体对活塞_____。
______和__________两种 。
汽缸
做功
汽油机
柴油机
宝剑锋从磨砺出，梅花香自苦寒来
汽油机
（燃料是汽油）
1、观察图回答汽油机的构造：
上部有 和 ，
顶部有 。
主体是 ，内有 ,它通过 与 相连。
知识讲解
宝剑锋从磨砺出，梅花香自苦寒来
冲程：
活塞在气缸内往复运动时，从气缸的一端运动到另一端的过程，叫做一个冲程。
飞轮/
知识讲解
1、汽油机的工作原理
宝剑锋从磨砺出，梅花香自苦寒来
汽油机的工作原理
吸气冲程：
进气门 ____，排气门 ____，
活塞向___运动，________的混合物进入气缸。
曲轴转____周。
打开
关闭
下
汽油和空气
半
宝剑锋从磨砺出，梅花香自苦寒来
汽油机的工作原理
压缩冲程：
进气门和排气门_______，
活塞向 __ 运动，
燃料混合物被____。内能变_____
能量转化：______
都关闭
上
压缩
曲轴转____周。
半
机械能
内能
大
宝剑锋从磨砺出，梅花香自苦寒来
做功冲程：
在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧产生高温高压的气体。
高温高压的气体推动活塞向___运动，带动曲轴转动,对外________。
下
做功
内能
机械能
能量转化：
汽油机的工作原理
宝剑锋从磨砺出，梅花香自苦寒来
排气冲程：
进气门_____，
排气门_____，
活塞向____运动，
把______排出气缸。
废气
上
打开
关闭
半
曲轴转____周。
汽油机的工作原理
宝剑锋从磨砺出，梅花香自苦寒来
小结：汽油机一个工作循环包括 冲程，活塞往复 次，曲轴转动 圈，与曲轴相连的飞轮也转_____圈，做功 次。有 次能量转化。
汽油机工作的四个冲程中，只有_________燃气对外做功，其他三个冲程都是辅助冲程，要靠安装在曲轴上的____________ 来完成。必须靠外力来启动.
做功冲程
飞轮的惯性
4
2
2
1
2
2
宝剑锋从磨砺出，梅花香自苦寒来
汽油机和柴油机
汽油机和柴油机异同点：
内燃机 项目 汽油机 柴油机
燃料 汽油 柴油
构造
工作循环 吸气冲程
压缩冲程
做功冲程
主要特点
主要用途
汽缸顶部是火花塞
汽缸顶部是喷油嘴
吸入汽油和空气的混合物
吸入纯净的空气
压缩程度较小
压缩程度较大
点燃式
压燃式
轻巧、效率较低
笨重、效率较高
小汽车和小型农业机
械、低速飞机等
载重汽车、
拖拉机、火车、轮船等
宝剑锋从磨砺出，梅花香自苦寒来
汽油机和柴油机
柴油机分别在火车,坦克,轮船和挖土机上的运用
宝剑锋从磨砺出，梅花香自苦寒来
柴油机比汽油机要笨重些，但柴油机的效率___，功率____，并且柴油的价格又比汽油便宜，因而多用在拖拉机、坦克、轮船、内燃机车、载重汽车以及小型发电机上。 　
更高
更大
宝剑锋从磨砺出，梅花香自苦寒来
1.热机
2.内燃机分为汽油机和柴油机.
3.汽油机和柴油机的相同点和不同点.
热机
宝剑锋从磨砺出，梅花香自苦寒来
1.四冲程汽油机的工作过程由( )、( )、( )、( )
四个冲程组成的.
2.四冲程汽油机,由机械能转化为内能的是( )冲程,做功冲程是
( )能转化为( )能.
3.汽油机吸入汽缸的是( ),点火方式是( )。
柴油机吸入汽缸的是( ),点火方式是( )。
吸气
压缩
做功
排气
压缩
内能
机械能
汽油和空气混合物
点燃式
空气
压燃式
宝剑锋从磨砺出，梅花香自苦寒来
4.某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒做
功 次,有 个冲程, 飞轮转 周.
10
40
20
