§19.1家庭电路

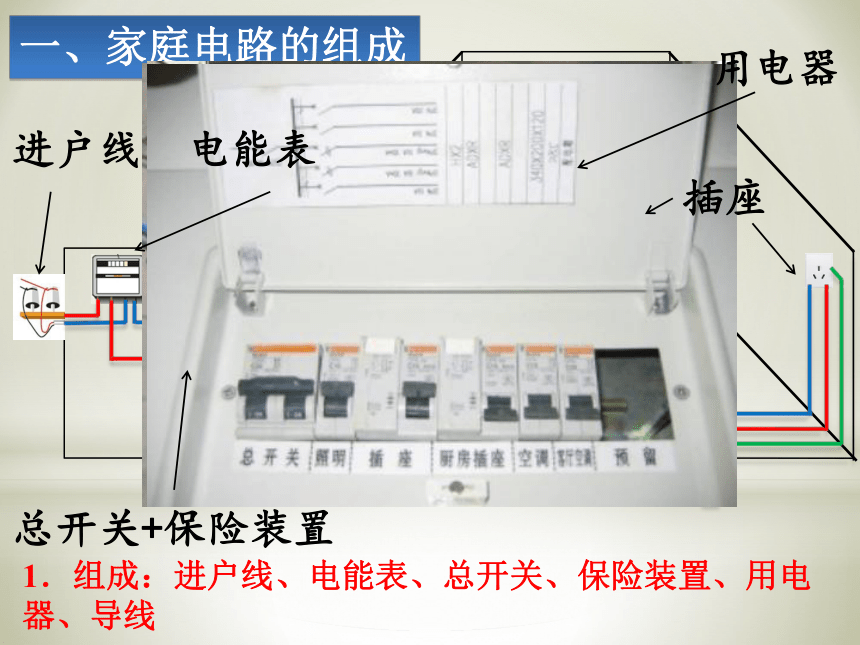

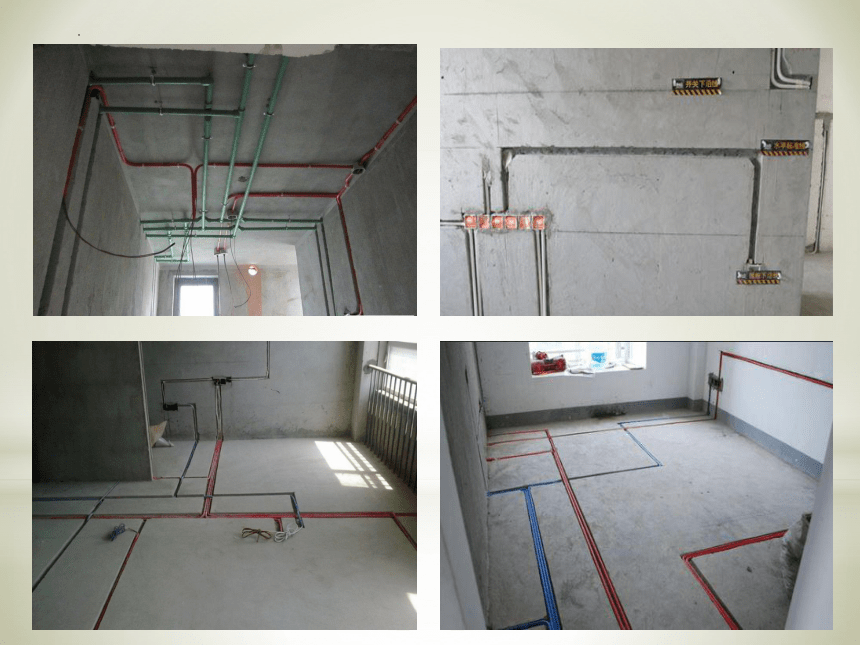

一、家庭电路的组成
进户线
电能表
总开关+保险装置
用电器
插座
1．组成：进户线、电能表、总开关、保险装置、用电器、导线

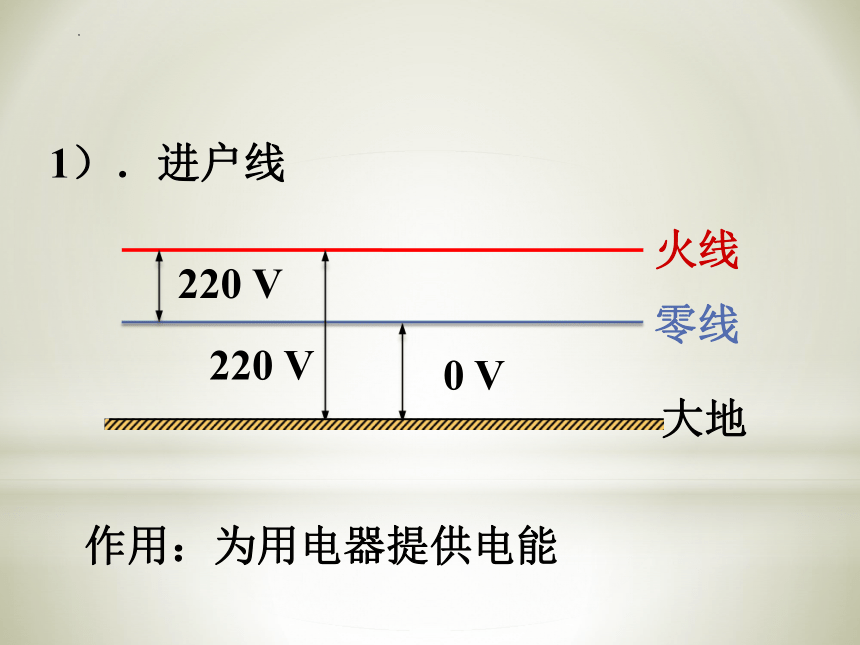

1）．进户线
火线
零线
大地
0 V
220 V
220 V
作用：为用电器提供电能

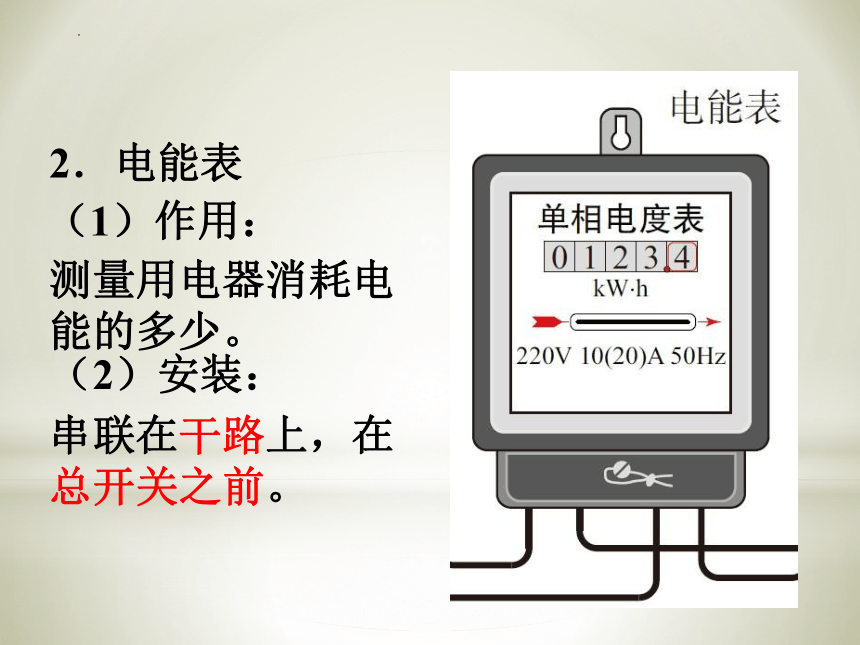

2．电能表
（1）作用：
（2）安装：
测量用电器消耗电能的多少。
串联在干路上，在总开关之前。

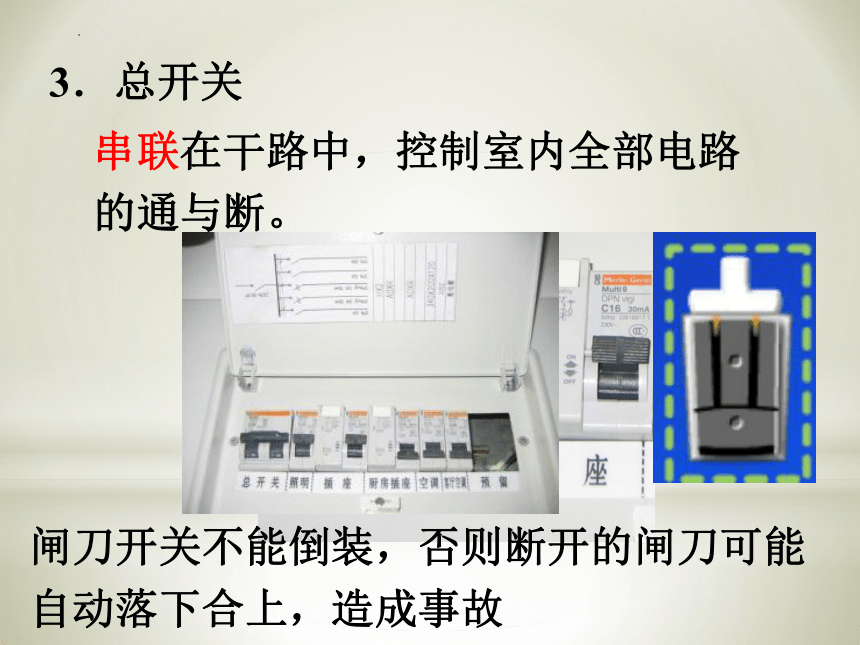

3．总开关
串联在干路中，控制室内全部电路的通与断。
闸刀开关不能倒装，否则断开的闸刀可能自动落下合上，造成事故
材料：
要能产生大量的热

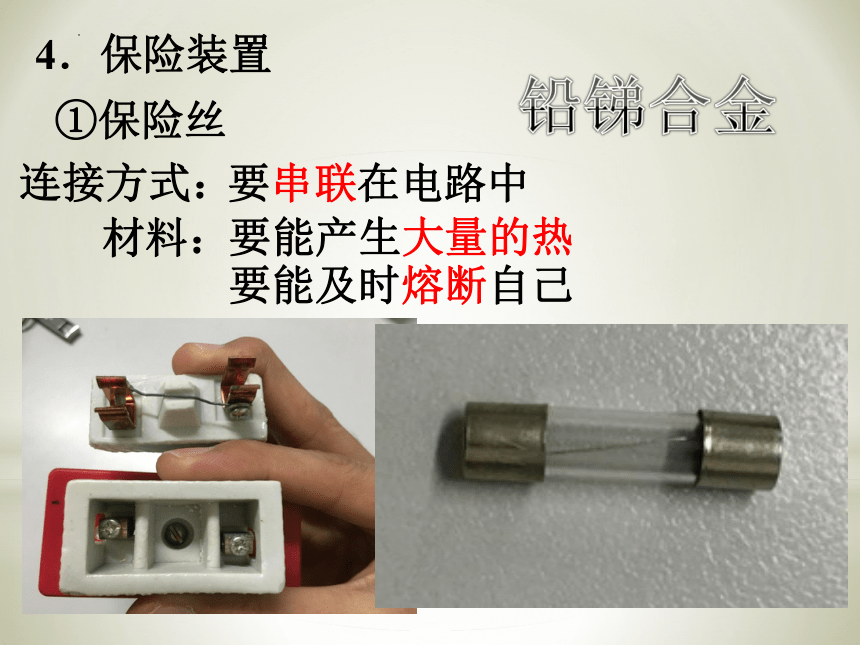

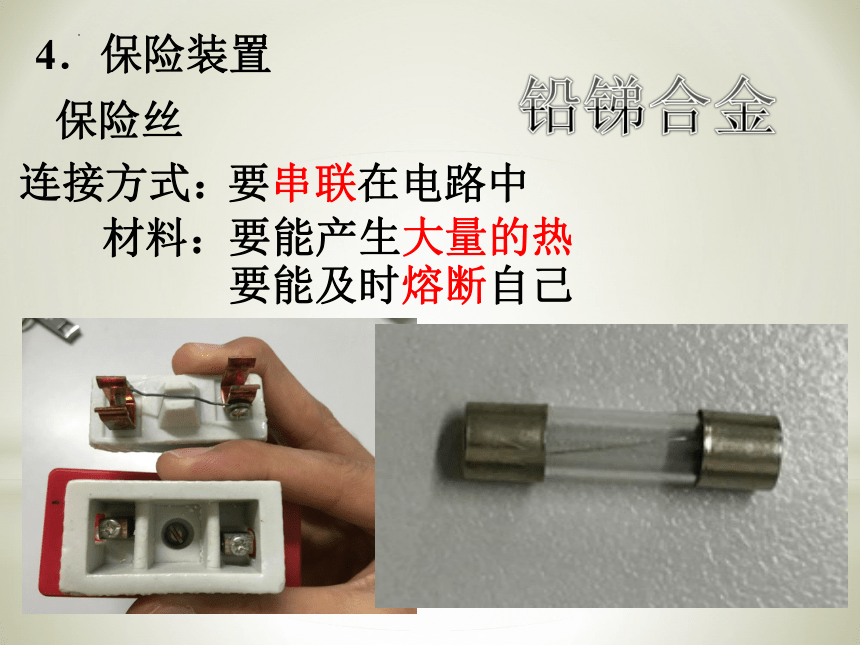

保险丝
4．保险装置
要串联在电路中
连接方式：
要能及时熔断自己
铅锑合金
材料：
要能产生大量的热

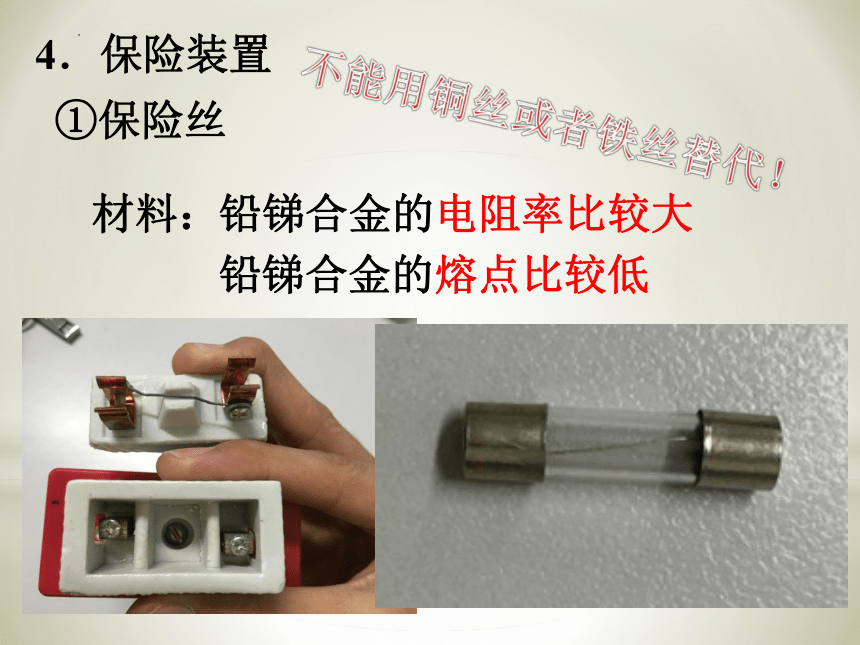

①保险丝
4．保险装置
要串联在电路中
连接方式：
要能及时熔断自己
铅锑合金
材料：
①保险丝
4．保险装置
铅锑合金的电阻率比较大
铅锑合金的熔点比较低
不能用铜丝或者铁丝替代！
作用：
电路中电流过大时，自动切断电路，起到保护作用。

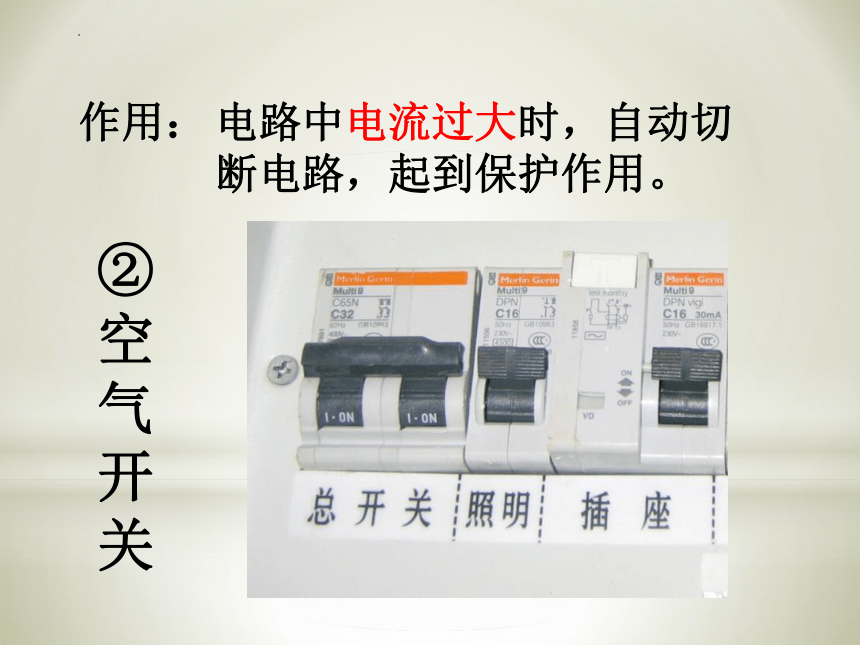

②空气开关

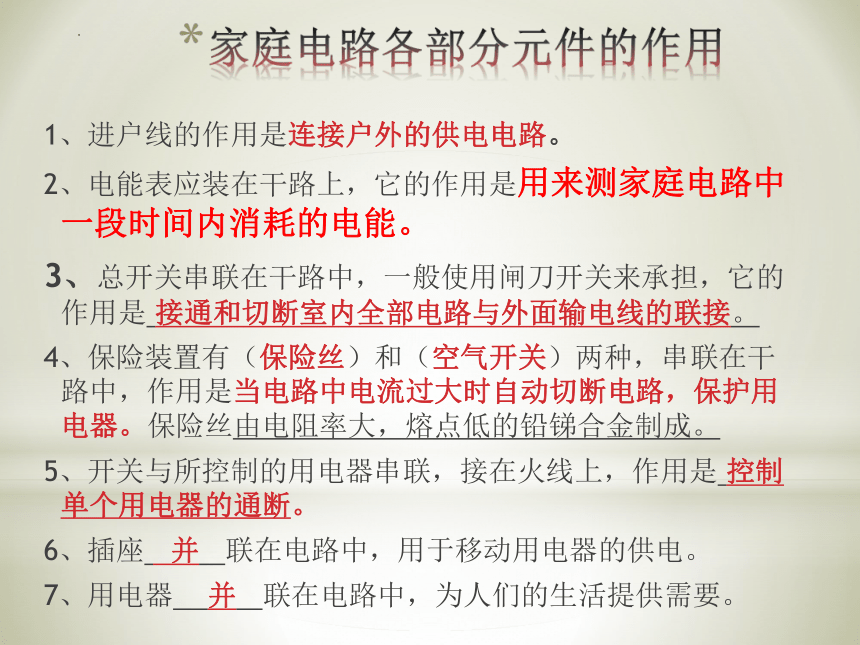

家庭电路各部分元件的作用
1、进户线的作用是连接户外的供电电路。
2、电能表应装在干路上，它的作用是用来测家庭电路中一段时间内消耗的电能。
3、总开关串联在干路中，一般使用闸刀开关来承担，它的作用是 接通和切断室内全部电路与外面输电线的联接。
4、保险装置有（保险丝）和（空气开关）两种，串联在干路中，作用是当电路中电流过大时自动切断电路，保护用电器。保险丝由电阻率大，熔点低的铅锑合金制成。
5、开关与所控制的用电器串联，接在火线上，作用是 控制单个用电器的通断。
6、插座 并 联在电路中，用于移动用电器的供电。
7、用电器 并 联在电路中，为人们的生活提供需要。
火线
零线
左零右火

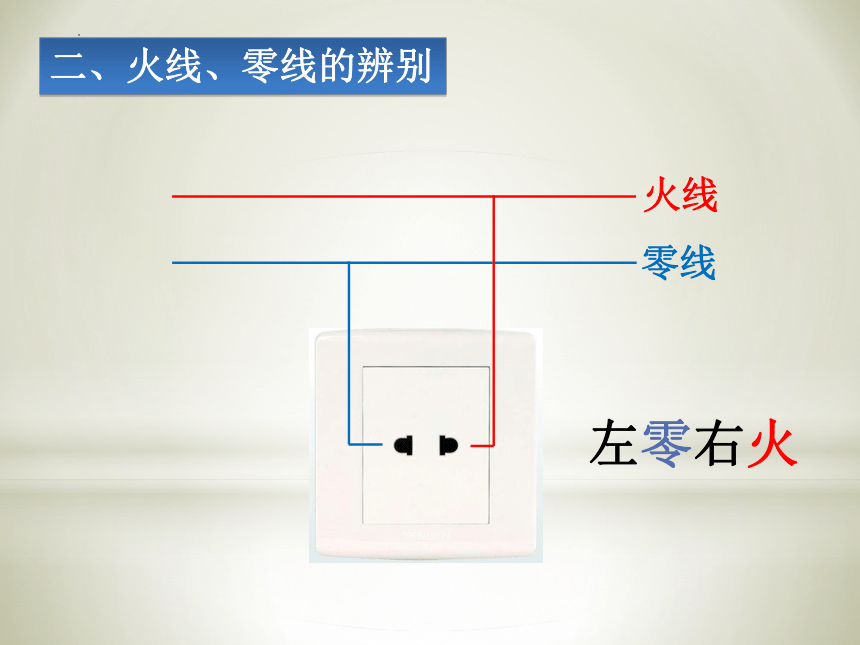

二、火线、零线的辨别
实际生活中火线一定连在右边的插孔上么？
用试电笔！
　　1试电笔的构造：
笔尖金属体
笔尾金属体
弹簧
氖管
电阻
试电笔的使用方法:
用手接触笔尾金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
氖管
错误的使用方法
氖管不发光
会触电！！
会触电！！
会触电！！
刚刚你已经被连接在220V的家庭电路当中！
火线
试电笔
人体
大地
试电笔的原理:
火线暴露
搭在了金属外壳上
很容易造成触电事故
将洗衣机用
一根导线接地
相当于人体被短接
三、三脚插头
三脚插头
火线
Live Wire
零线
Neutral Wire
地线
Earth Wire
三孔插座
三脚插头
三孔插座
火线
零线
地线
接线方式
左零右火
上接地
插入时先接触地，优先被连通，拔出时后离地，保证人体的安全！
（1）各个用电器（插座） 在电路中。
（2）控制用电器的开关要与用电器 。
并联
串联
四、用电器在家庭电路中的连接
火线
零线
　　开关要连接在火线和用电器之间。
火线
零线
开关要连接在火线和用电器之间。
漏电保护器的作用
如果站在地上的人接触了火线，电流经过人体流入大地，这时，漏电保护器会迅速切断电源，对人身起到保护作用。
漏电保护器
空气开关和漏电保护器安装在如图所示的位置有什么好处？
思考讨论：
某部分电路出现问题时及时断开，对其他部分互不影响
