(共37张PPT)
自古至今，人们传递信息的方式在不断地发展变化，影响着我们的生活。
第二十一章 信息的传递
第4节 越来越宽的信息之路
九年级物理全册·人教版
1、信息传递的速度
2、信息传递的容量
飞鸽传书
烽火戏诸侯 驿站
无线广播
电报电话
网络通信
数字电视
信息传递的特点：
越来越快
越来越大

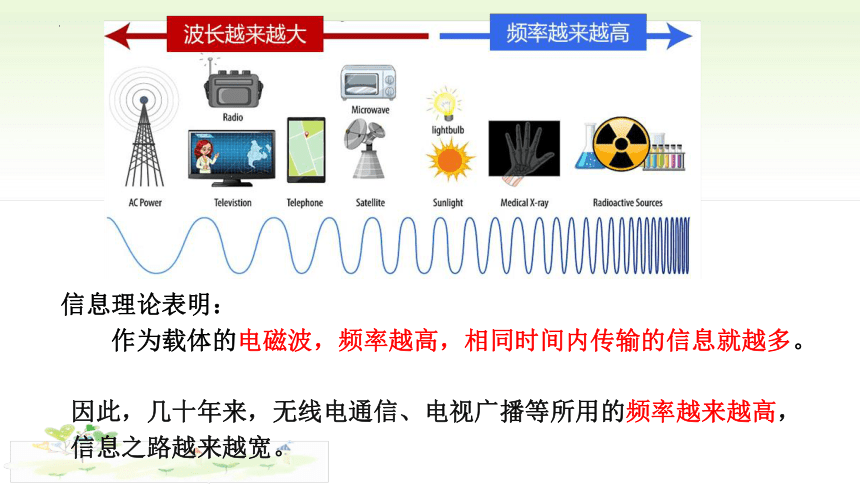

信息理论表明：
　　作为载体的电磁波，频率越高，相同时间内传输的信息就越多。
因此，几十年来，无线电通信、电视广播等所用的频率越来越高，信息之路越来越宽。

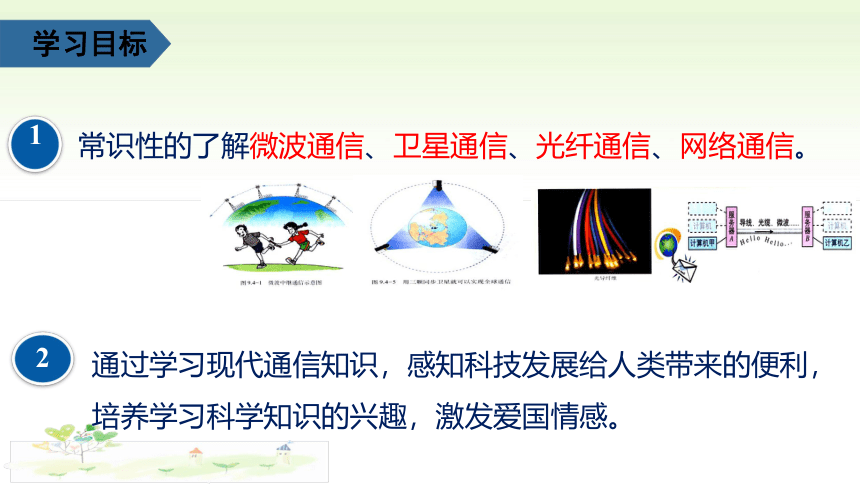

常识性的了解微波通信、卫星通信、光纤通信、网络通信。
1
通过学习现代通信知识，感知科技发展给人类带来的便利，培养学习科学知识的兴趣，激发爱国情感。
2
学习目标
微波通信

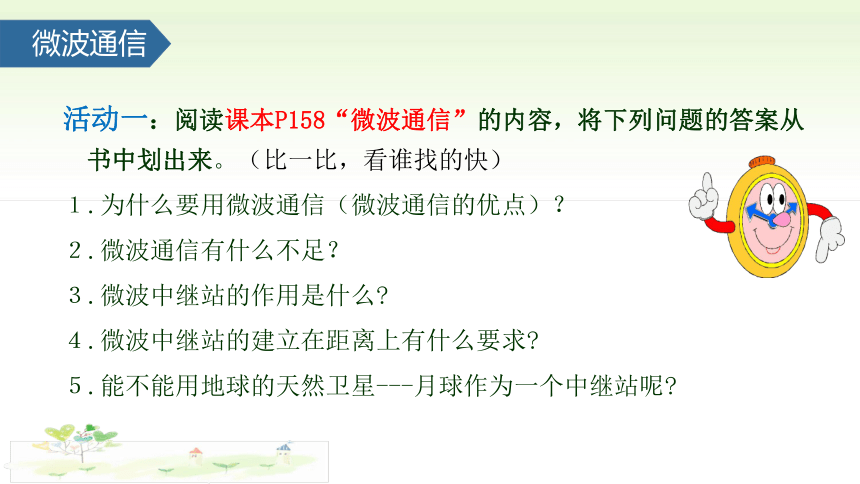

活动一：阅读课本P158“微波通信”的内容，将下列问题的答案从书中划出来。（比一比，看谁找的快）
１.为什么要用微波通信（微波通信的优点）？
２.微波通信有什么不足？
３.微波中继站的作用是什么
４.微波中继站的建立在距离上有什么要求
５.能不能用地球的天然卫星---月球作为一个中继站呢
微波通信

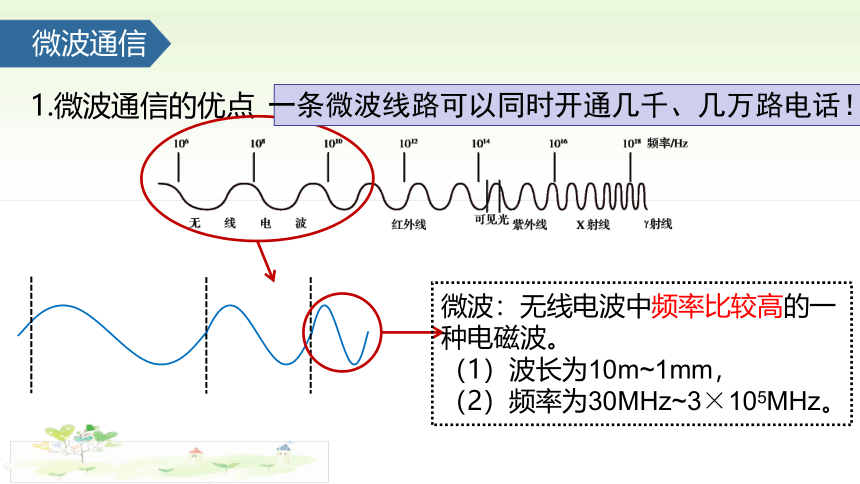

1.微波通信的优点
微波：无线电波中频率比较高的一种电磁波。
（1）波长为10m~1mm，
（2）频率为30MHz~3×105MHz。
一条微波线路可以同时开通几千、几万路电话！
微波通信

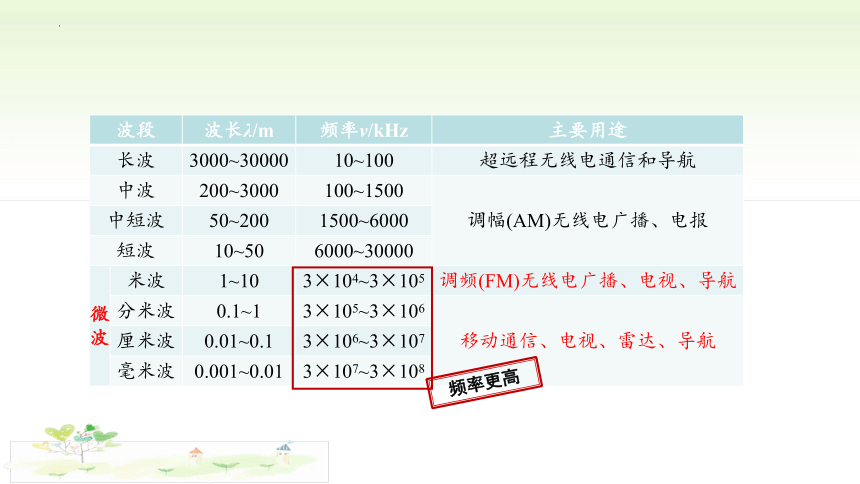

波段 波长λ/m 频率ν/kHz 主要用途
长波 3000~30000 10~100 超远程无线电通信和导航
中波 200~3000 100~1500 调幅(AM)无线电广播、电报
中短波 50~200 1500~6000 短波 10~50 6000~30000 微波 米波 1~10 3×104~3×105 调频(FM)无线电广播、电视、导航
分米波 0.1~1 3×105~3×106 移动通信、电视、雷达、导航
厘米波 0.01~0.1 3×106~3×107 毫米波 0.001~0.01 3×107~3×108
频率更高
A
B

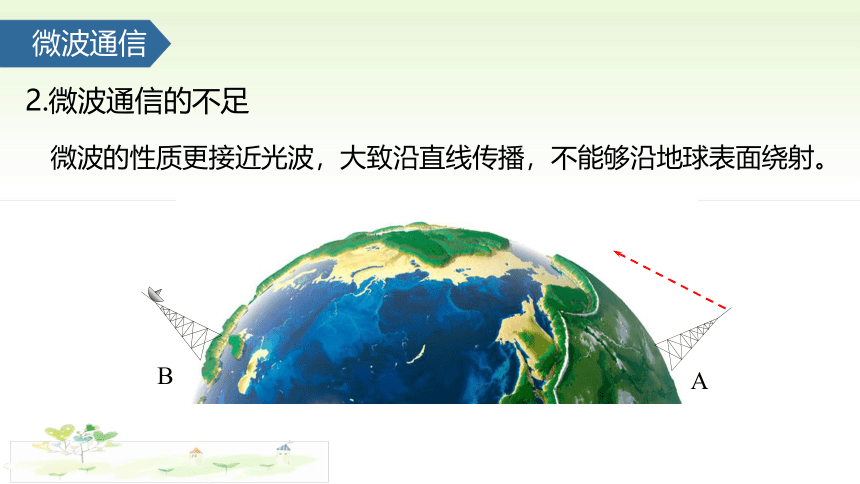

微波的性质更接近光波，大致沿直线传播，不能够沿地球表面绕射。
微波通信
2.微波通信的不足
发射
接收
微波中继通信示意图
微波通信

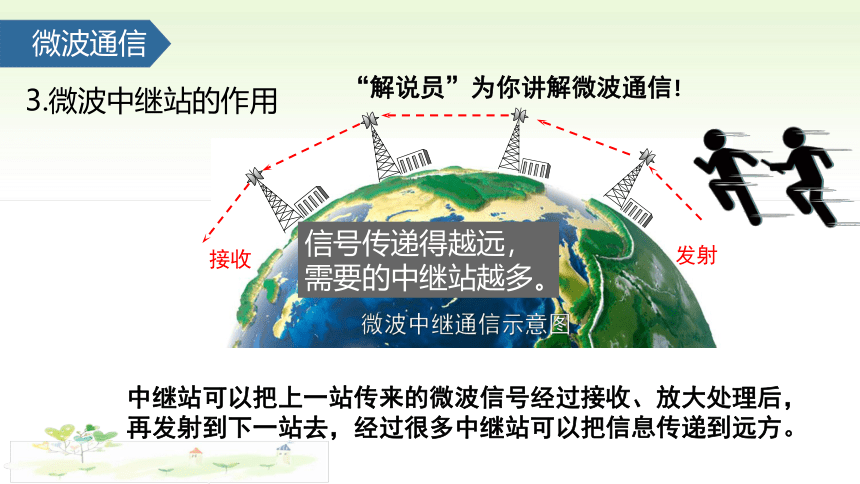

3.微波中继站的作用
中继站可以把上一站传来的微波信号经过接收、放大处理后，再发射到下一站去，经过很多中继站可以把信息传递到远方。
“解说员”为你讲解微波通信！
信号传递得越远，
需要的中继站越多。
发射
接收
微波中继通信示意图
每隔50千米左右建立一个中继站,
上一站传来的信号就可以传递下去。
微波通信
4.微波中继站的距离要求
月亮离地球太远，微波在传播的过程中信号有衰减，时间有延迟，并且只有当两地都同时见到月亮时，两地间才可以实现通信。
解决方案：人造卫星通信
微波通信
5.思考：在遇到雪山、大洋，根本无法建设中继站时，能否用月球做中继站，实现微波通信？
二
卫星通信
活动二：阅读课本P159“卫星通信”的内容，回答以下问题。
卫星通信
1.通信卫星有什么特点？
2.要想实现全球通信至少需要几颗同步卫星
3.卫星通讯的原理。
1.通信卫星大多相对地球“静止”——同步卫星
卫星通信
绕地球转动的周期跟地球自转的周期相同
轨道平面定为：
离地高度固定为：
运行周期固定约为：
36000km
24h
赤道平面
卫星通信
2.要想实现全球通信至少需要几颗同步卫星
三颗同步卫星可以实现全球通信
卫星通信
3.卫星通讯的原理
板状的两翼是太阳板，它把太阳能转化成电能，供卫星使用。
通信卫星从一个地面站接收信号，经过处理，再发送给另一个或几个地面站。
碟形天线用来接收来自卫星的信号
中国北斗卫星导航系统
不论是白天还是黑夜，不论在戈壁沙漠还是茫茫大海，北斗都会告诉我们在哪儿，并告诉我们回家的路！
卫星通信
光纤通信
光是一种电磁波。与微波相比，光的频率更高。
普通的光源包含了许多不同波长（频率）的光。
1960年，美国科学家梅曼制成了世界上第一台红宝石激光器，它能产生单一频率、方向高度集中的光——激光。
1966年，华裔物理学家高锟提出用光纤通信的构想，这使得用光进行通信的幻想得以实现。高锟被誉为“光纤之父”。
光纤通信的发展史
光纤通信
通信用的激光一般在特殊的管道——光导纤维里传播
光纤通信
光纤通信
光纤的应用
光沿着水流传播
演示实验——光可以沿着水流传播
器材：激光笔、矿泉水瓶、水、水槽（或小桶）
光纤通信
思考：实验中，为什么光没有沿直线传播？
光在水流的内表面发生了多次反射。
活动三：探究折射光线消失的秘密
光纤通信
光在光导纤维中传播
在内壁多次反射
携带信息的激光射入
携带的信息随激光射出
光纤通信
光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它携带的信息传到了远方。
信息社会的到来使得人们对光纤通信厚爱有加。从理论上讲，一根头发粗细的光导纤维可以同时传送1000亿对电话通话。如果把全世界50亿人口分成两半同时进行通话，也只占用了它容量的四分之一。
光纤通信
我国光缆通信发展十分迅速，目前光缆可以通达所有地区，而且还和其他国家合作修建了跨越太平洋的海底光缆。光纤通信已成为我国长途通信的骨干力量。
四
网络通信
活动四：请阅读课本第161-162页关于网络通信的内容，结合生活经验，回答以下问题：
1.什么是网络通信，平常说的“上网”是什么意思？
2.什么是因特网？
3.你的电子邮箱地址是什么？它的服务器名叫什么？电子邮件的传送方式是怎样的？
4.你在日常生活中常利用网络来做什么？
网络通信
计算机可以高速处理各种信息，把计算机连在一起，实现信息共享叫做网络通信。
1.网络通信
网络通信
2.因特网（Internet）
把网络又互相联结，成为世界上最大的计算机网络，叫因特网，这样就能做到信息资源的共享。
网络通信
3.电子邮件（e-mail）
电子邮箱地址：
xiaolin@.cn
1240372166—用户名
.cn—服务器名
cn—中国注册
（1）发电子邮件到1240372166@.cn
（2）电子邮件的传输方式：
网络通信
计算机甲
服
务
器
A
服
务
器
B
计算机乙
4.思考：通过因特网我们都可以做什么？
网络通信
正确使用网络通信现代的网络通信已成为人与人之间沟通的桥梁，了解大千世界的重要途径.我们合理利用网络通信，不要沉迷其中，上网做一些对我们成长学习有用的事.
课堂小结
收获时刻
这节课，你收获了什么？还有哪些疑惑？
