18.3 测量小灯泡
的电功率
测量小灯泡的电功率

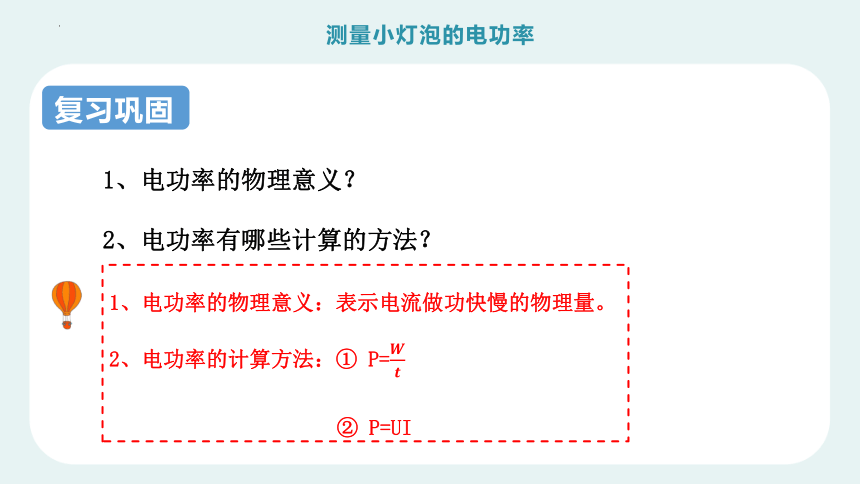

复习巩固
1、电功率的物理意义？
2、电功率有哪些计算的方法？
1、电功率的物理意义：表示电流做功快慢的物理量。
2、电功率的计算方法：① P=
② P=UI
伏安法测量小灯泡的电功率

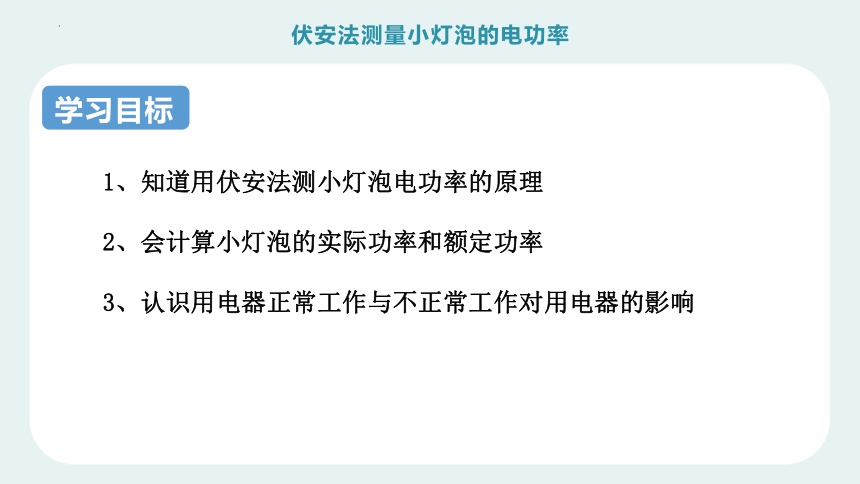

学习目标
1、知道用伏安法测小灯泡电功率的原理
2、会计算小灯泡的实际功率和额定功率
3、认识用电器正常工作与不正常工作对用电器的影响
测量小灯泡的电功率

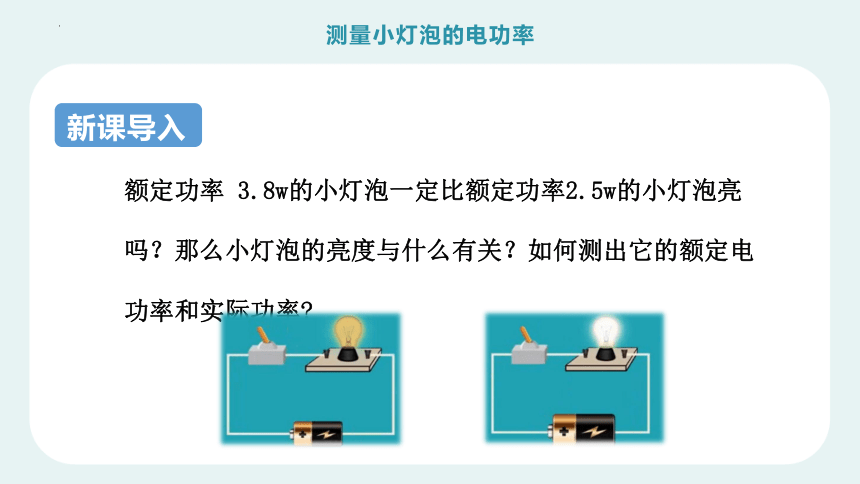

新课导入
额定功率 3.8w的小灯泡一定比额定功率2.5w的小灯泡亮吗？那么小灯泡的亮度与什么有关？如何测出它的额定电功率和实际功率
1、伏安法测量小灯泡的电功率的原理和电路图？
2、实验过程中需要注意哪些事项？连接实物图？
3、测量多组实验，记录数据，并得出实验结论？
自探指导：请同学们对上述的问题自主探究，阅读课本96-97页。
（时间为3分钟）

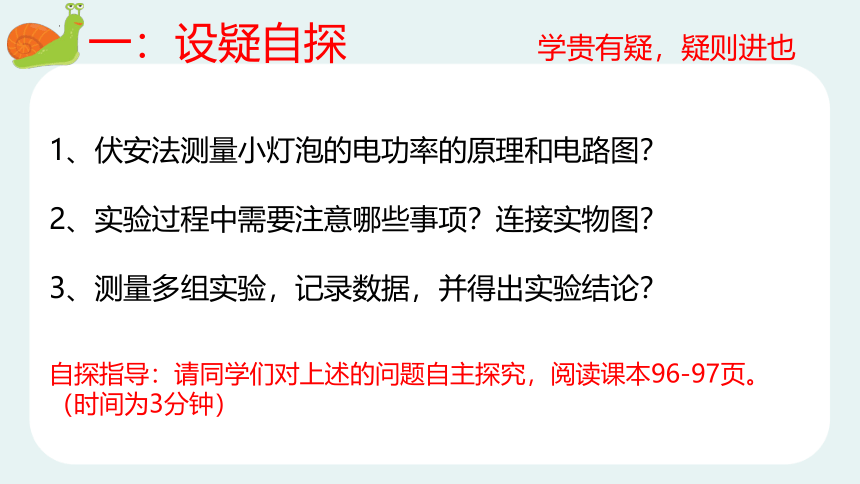

一：设疑自探 学贵有疑，疑则进也
展示要求： 1、展示板书工整、快速；口头展示声音洪亮。
2、其他同学结合展示仔细观察讨论，随时准备评价。

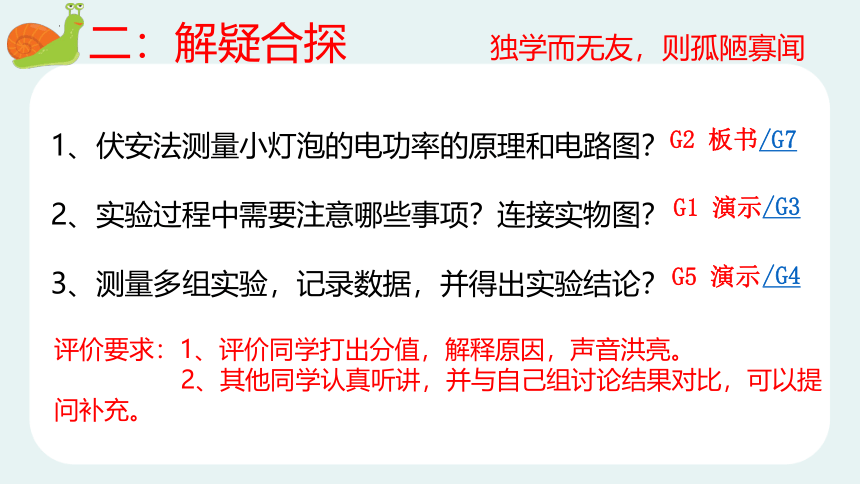

二：解疑合探 独学而无友，则孤陋寡闻
G2 板书
G1 演示
G5 演示
1、伏安法测量小灯泡的电功率的原理和电路图？
2、实验过程中需要注意哪些事项？连接实物图？
3、测量多组实验，记录数据，并得出实验结论？
1、伏安法测量小灯泡的电功率的原理和电路图？
2、实验过程中需要注意哪些事项？连接实物图？
3、测量多组实验，记录数据，并得出实验结论？
评价要求：1、评价同学打出分值，解释原因，声音洪亮。
2、其他同学认真听讲，并与自己组讨论结果对比，可以提问补充。
二：解疑合探 独学而无友，则孤陋寡闻
G2 板书
G1 演示
G5 演示
/G7
/G3
/G4
实验目的：用电压表和电流表来测量小灯泡的额定功率与实际功率
伏安法测量小灯泡的电功率
实验电路图：
实验原理：P =UI
滑动变阻器的作用：
1.保护电路
2.改变小灯泡两端的电压
（获得多组数据,寻求普遍性规律）
伏安法测量小灯泡的电功率
连接电路时：
开关先断开，正确选量程，
接线要正确，滑片至最大
数据处理：
伏安法测量小灯泡的电功率
实验结论：
在不同的电压下工作时，小灯泡的实际功率不同；实际电压越大，实际功率也会越大
小灯泡的亮度由实际功率决定；实际功率越大，灯泡越亮。
P =UI
P1=2.5V×0.3A=0.75W
P2=2.0V×0.26A=0.52W
P3=3.0V×0.34A=1.02W
三：质疑再探 大疑则大进，小疑则小进
针对本节课大家还有什么疑问？请提出来！
实验过程中：
手移滑片，眼看指针，读准数据，记下现象，求出功率，学会分析
实验过程中在移动滑片时眼睛应该看小灯泡还是电流表还是电压表？
例1.小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡 L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器 R1 和“50Ω0.5A”的滑动变阻器 R2 各一个，导线若干。
（1）用笔画线代替导线，帮小华同学将图甲中的电路连接完整；
（2）为了顺利完成实验，小华应选用规格为　 　。（“R1”或“R2”）的滑动变阻器；
四：运用拓展： 纸上得来终觉浅，绝知此事要躬行
R2
（3）连接电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是　 　 ；
伏安法测量小灯泡的电功率
例1.小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡 L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器 R1 和“50Ω0.5A”的滑动变阻器 R2 各一个，导线若干。
灯泡（或电压表）短路
伏安法测量小灯泡的电功率
例1. 小华在做“测量小灯泡电功率”的实验中，实验室有如下器材：电源（电压恒为6V），小灯泡 L（额定电压为2.5V，灯丝电阻约为10Ω），电流表、电压表、开关、规格分别为“10Ω1A”的滑动变阻器 R1 和“50Ω0.5A”的滑动变阻器 R2 各一个，导线若干。
（4）排除故障后，移动滑动变阻器滑片 P 的位置，获得多组对应的电压值和电流值，绘制小灯泡U﹣I图象如图乙所示，小灯泡的额定功率为　 W；分析乙中图象发现小灯泡电阻是变化的， 影响其变化的主要原因是 。
灯泡的灯丝电阻会随温度的升高而增大
0.625
温度
实验目的： 用电压表和电流表来测量小灯泡的额定功率与实际功率
有请学科班长总结！
实验电路：
实验原理： P =UI
滑动变阻器的作用：
1.保护电路
2.改变小灯泡两端的电压
（获得多组数据寻求普遍性规律）
小灯泡的亮度由实际功率决定；实际功率越大，灯泡越亮。
实验结论：
