第六章 动量守恒定律
实验八　验证动量守恒定律

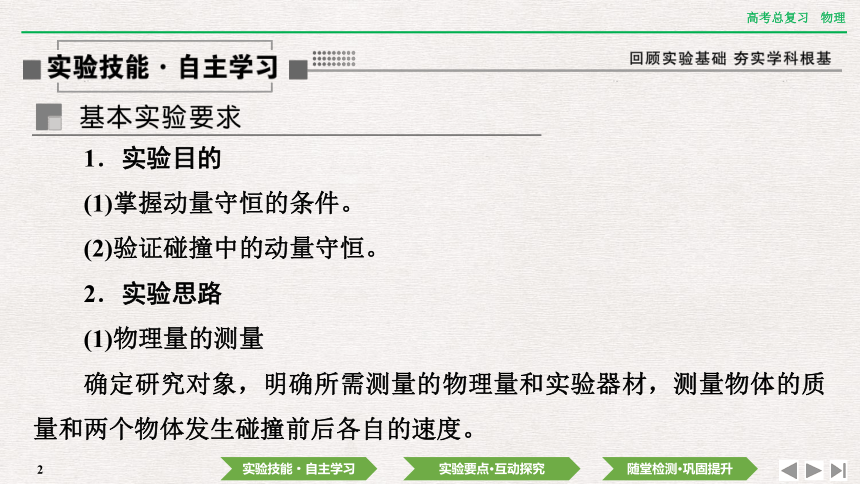

1．实验目的
(1)掌握动量守恒的条件。
(2)验证碰撞中的动量守恒。
2．实验思路
(1)物理量的测量
确定研究对象，明确所需测量的物理量和实验器材，测量物体的质量和两个物体发生碰撞前后各自的速度。
(2)数据分析
选定实验方案，设计实验数据记录表格，测出并记录物体的质量和发生碰撞前后各自的速度，计算碰撞前后的总动量，代入公式m1v1＋m2v2＝m1v1′＋m2v2′进行验证。
(3)实验方案

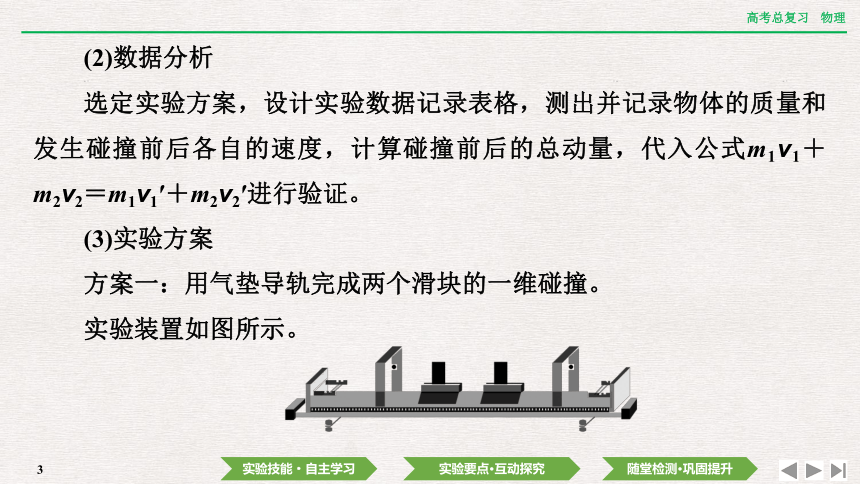

方案一：用气垫导轨完成两个滑块的一维碰撞。
实验装置如图所示。
　　　　　　
　

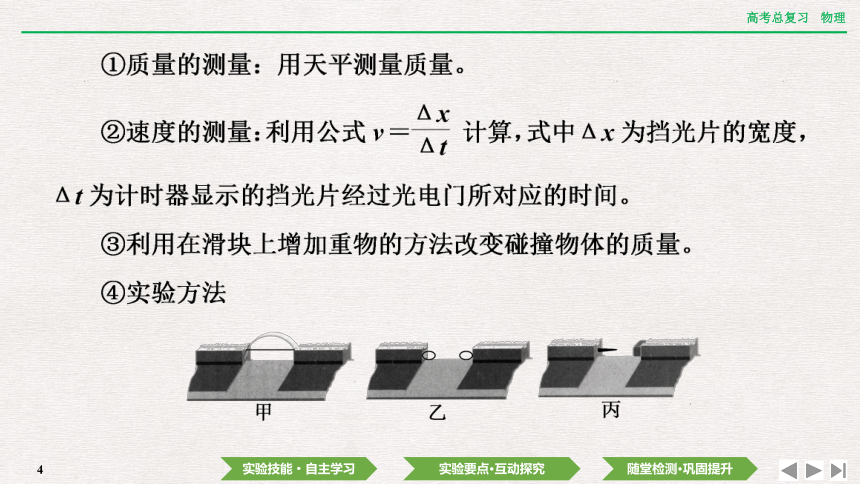

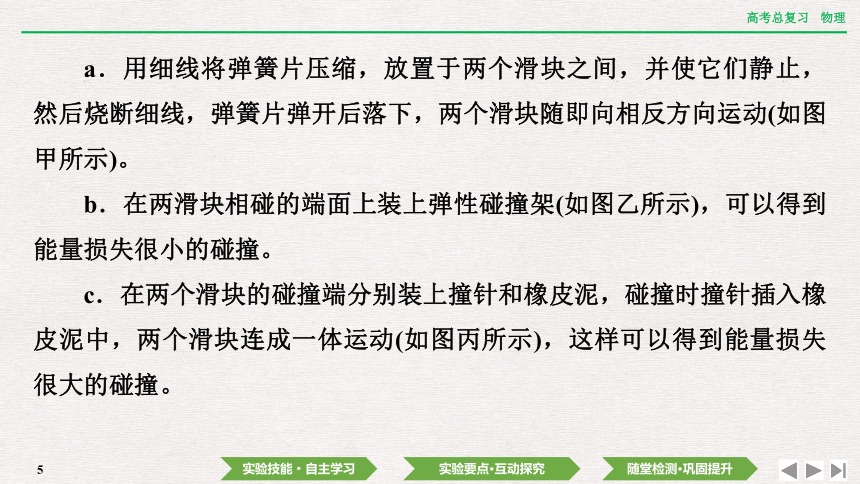

a．用细线将弹簧片压缩，放置于两个滑块之间，并使它们静止，然后烧断细线，弹簧片弹开后落下，两个滑块随即向相反方向运动(如图甲所示)。
b．在两滑块相碰的端面上装上弹性碰撞架(如图乙所示)，可以得到能量损失很小的碰撞。
c．在两个滑块的碰撞端分别装上撞针和橡皮泥，碰撞时撞针插入橡皮泥中，两个滑块连成一体运动(如图丙所示)，这样可以得到能量损失很大的碰撞。
　　　　　　
⑤器材：气垫导轨、光电计时器、滑块(带挡光片)两个、弹簧片、细绳、弹性碰撞架、胶布、撞针、橡皮泥、天平。
方案二：利用斜槽实现两小球的一维碰撞。

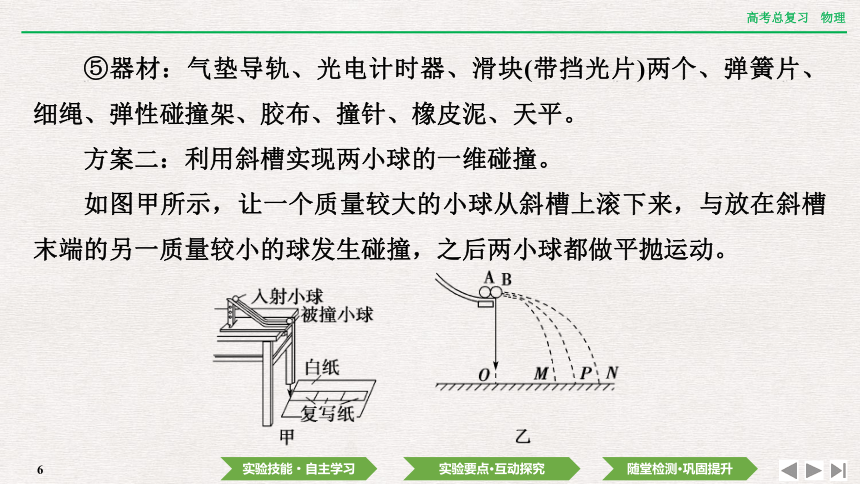

如图甲所示，让一个质量较大的小球从斜槽上滚下来，与放在斜槽末端的另一质量较小的球发生碰撞，之后两小球都做平抛运动。
　　　　　　
　

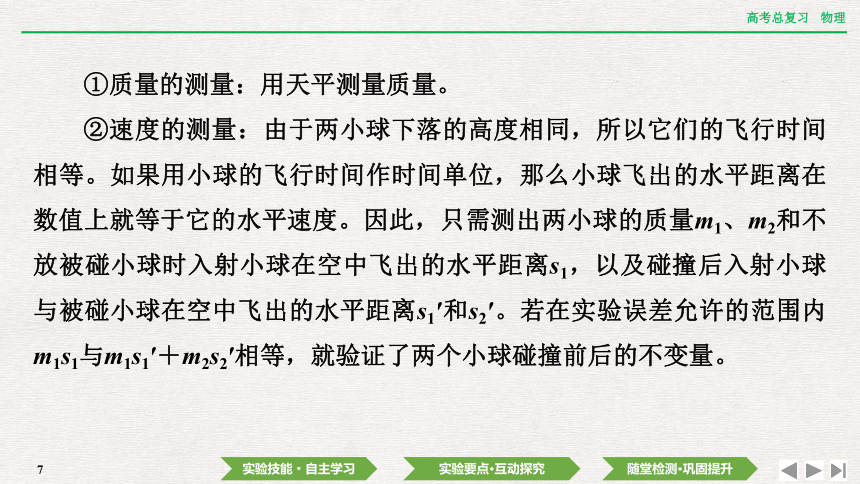

①质量的测量：用天平测量质量。
②速度的测量：由于两小球下落的高度相同，所以它们的飞行时间相等。如果用小球的飞行时间作时间单位，那么小球飞出的水平距离在数值上就等于它的水平速度。因此，只需测出两小球的质量m1、m2和不放被碰小球时入射小球在空中飞出的水平距离s1，以及碰撞后入射小球与被碰小球在空中飞出的水平距离s1′和s2′。若在实验误差允许的范围内m1s1与m1s1′＋m2s2′相等，就验证了两个小球碰撞前后的不变量。
　　　　　　

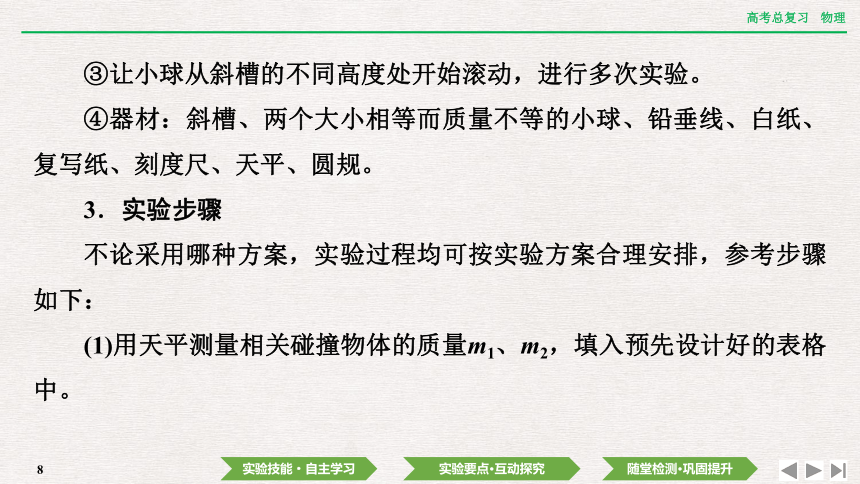

③让小球从斜槽的不同高度处开始滚动，进行多次实验。
④器材：斜槽、两个大小相等而质量不等的小球、铅垂线、白纸、复写纸、刻度尺、天平、圆规。
3．实验步骤
不论采用哪种方案，实验过程均可按实验方案合理安排，参考步骤如下：
(1)用天平测量相关碰撞物体的质量m1、m2，填入预先设计好的表格中。
　　　　　　

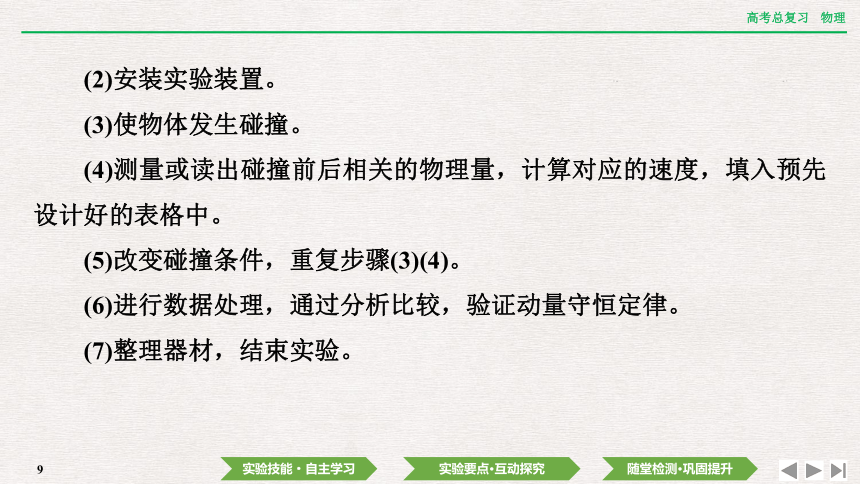

(2)安装实验装置。
(3)使物体发生碰撞。
(4)测量或读出碰撞前后相关的物理量，计算对应的速度，填入预先设计好的表格中。
(5)改变碰撞条件，重复步骤(3)(4)。
(6)进行数据处理，通过分析比较，验证动量守恒定律。
(7)整理器材，结束实验。

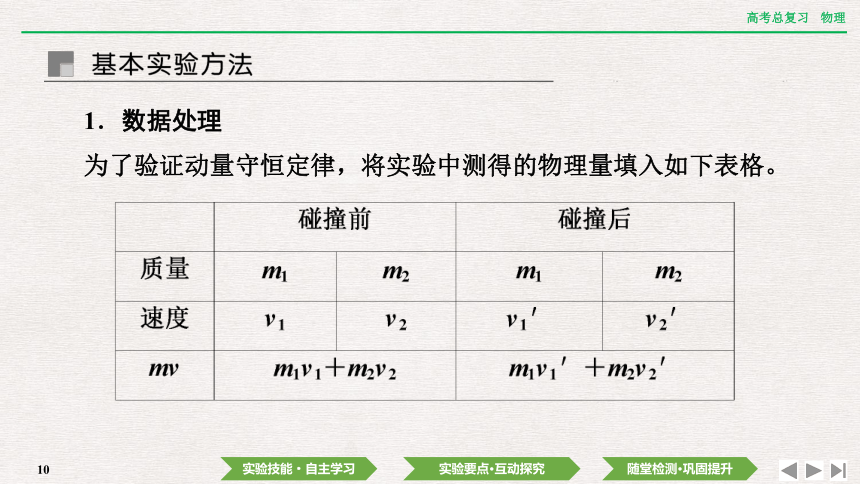

1．数据处理
为了验证动量守恒定律，将实验中测得的物理量填入如下表格。
　　　　　　

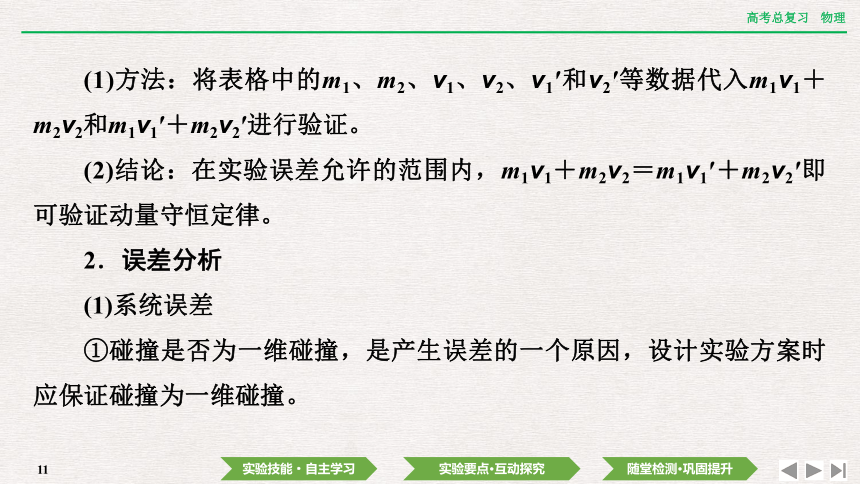

(1)方法：将表格中的m1、m2、v1、v2、v1′和v2′等数据代入m1v1＋m2v2和m1v1′＋m2v2′进行验证。
(2)结论：在实验误差允许的范围内，m1v1＋m2v2＝m1v1′＋m2v2′即可验证动量守恒定律。
2．误差分析
(1)系统误差
①碰撞是否为一维碰撞，是产生误差的一个原因，设计实验方案时应保证碰撞为一维碰撞。

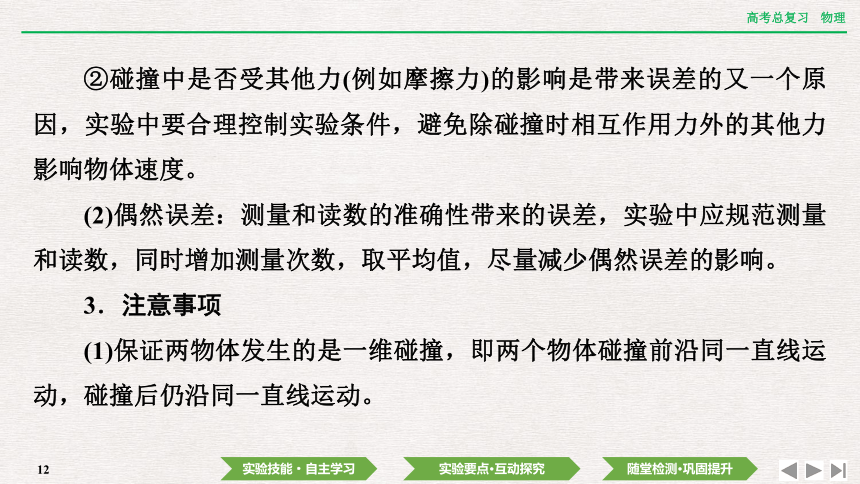

②碰撞中是否受其他力(例如摩擦力)的影响是带来误差的又一个原因，实验中要合理控制实验条件，避免除碰撞时相互作用力外的其他力影响物体速度。
(2)偶然误差：测量和读数的准确性带来的误差，实验中应规范测量和读数，同时增加测量次数，取平均值，尽量减少偶然误差的影响。
3．注意事项
(1)保证两物体发生的是一维碰撞，即两个物体碰撞前沿同一直线运动，碰撞后仍沿同一直线运动。
　　　　　　
(2)若利用气垫导轨进行实验，调整气垫导轨时注意应利用水平仪确保导轨水平。
(3)利用平抛运动进行实验，斜槽末端必须水平，且小球每次从斜槽上同一位置由静止滚下；入射小球质量要大于被碰小球质量。
【例1】　用如图所示的装置可以验证动量守恒定律。
教材原型实验
实验原理与操作
(1)实验中质量为m1的入射小球和质量为m2的被碰小球的质量关系是m1________(选填“大于”“等于”或“小于”) m2。
(2)图中O点是小球抛出点在地面上的投影。实验时，先让入射小球m1多次从斜轨上S位置由静止释放，找到其平均落地点的位置P，测量平抛射程OP。然后，把被碰小球m2静置于轨道的水平部分，再将入射小球m1从斜轨上S位置由静止释放，与小球m2相碰，并多次重复本操作。接下来要完成的必要步骤是________。(填选项前的字母)
　　　　　　
大于
ADE
A．用天平测量两个小球的质量m1、m2
B．测量小球m1开始释放的高度h
C．测量抛出点距地面的高度H
D．分别通过画最小的圆找到m1、m2相碰后平均落地点的位置M、N
E．测量平抛射程OM、ON
(3)若两球相碰前后的动量守恒，其表达式可表示为______________
________ [用(2)中测量的量表示]。
m1·OP＝m1·OM＋
m2·ON
[解析]　(1)为防止碰撞后入射小球反弹，实验中质量为m1的入射小球和质量为m2的被碰小球的质量关系是m1大于m2。
(2)如果碰撞过程系统动量守恒，以水平向右为正方向，由动量守恒定律得m1v1＝m1v2＋m2v3，小球离开轨道后做平抛运动，它们抛出点的高度相等，在空中的运动时间t相等，上式两边同时乘以t得m1v1t＝m1v2t＋m2v3t，得m1·OP＝m1·OM＋m2·ON，所以实验需要测量：两球的质量、两球落点的水平位移，故选A、D、E。
(3)由(2)可知，实验需要验证的表达式为：
m1·OP＝m1·OM＋m2·ON。
　　　　　　
【例2】　(2022·山东东营模拟)如图所示是用气垫导轨验证动量守恒定律的实验装置，滑块1的质量m1＝0.20 kg，滑块2的右端面固定一小块橡皮泥，其总质量m2＝0.10 kg。两滑块上均装有宽度d＝0.50 cm的遮光条，在两滑块间合适位置装有光电门1，在滑块2左侧适当位置装有光电门2。将滑块1置于导轨右端，然后用橡皮锤水平敲击滑块1，滑块1经过光电门1，光电计时器显示的时间为0.050 s，滑块1与滑块2碰撞后粘在一起，碰撞后滑块2与滑块1先后经过光电门2，光电计时器先后显示的时间分别为0.068 s和0.065 s。请回答下列问题。
数据处理与分析
(1)对于滑块1与滑块2组成的系统，碰撞前系统的总动量为________________ kg·m/s，碰撞后系统的总动量为________kg·m/s。(计算结果均保留两位有效数字)
　　　　　　
0.020
0.022
(2)由(1)中计算结果可以看出，碰撞前后系统的总动量并不完全相等，你认为产生这一差异的原因是________________________。
导轨不水平，右端高
【例3】　现利用图(a)所示的装置验证动量守恒定律。在图(a)中，气垫导轨上有A、B两个滑块，滑块A右侧带有一弹簧片，左侧与打点计时器(图中未画出)的纸带相连；滑块B左侧也带有一弹簧片，上面固定一遮光片，光电计时器(未完全画出)可以记录遮光片通过光电门的时间。
　实验创新设计
　实验器材创新
实验测得滑块A的质量m1＝0.310 kg，滑块B的质量m2＝0.108 kg，遮光片的宽度d＝1.00 cm；打点计时器所用交流电的频率f＝50.0 Hz。
将光电门固定在滑块B的右侧，启动打点计时器，给滑块A一向右的初速度，使它与B相碰。碰后光电计时器显示的时间为ΔtB＝3.500 ms，碰撞前后打出的纸带如图(b)所示。
　　　　　　
　　　　　　
　　　　　　
[答案]　见解析
[创新评价]　本题的创新点体现在：一是利用气垫导轨代替长木板，利用光电门代替打点计时器，提高了实验的精确度；二是在数据处理与分析环节，利用相对误差评价实验结果。
【例4】　如图甲所示，冲击摆是一个用细线悬挂着的摆块，弹丸击中摆块时陷入摆块内，使摆块摆至某一高度，利用这种装置可以测出弹丸的发射速度。
　　　　　　
实验目的创新
　
实验步骤如下：
①用天平测出弹丸的质量m和摆块的质量M；
②将实验装置水平放在桌子上，调节摆绳的长度，使弹丸恰好能射入摆块内，并使摆块摆动平稳，同时用刻度尺测出摆长；
③让摆块静止在平衡位置，扳动弹簧枪的扳机，把弹丸射入摆块内，摆块和弹丸推动指针一起摆动，记下指针的最大偏角；
④多次重复步骤③，记录指针最大偏角的平均值；
⑤换不同挡位测量，并将结果填入下表。
完成下列填空。
(1)现测得高速挡指针最大偏角如图乙所示，请将表中数据补充完整：θ＝_______________________。
　　　　　　
22.6(22.4～22.8均正确)
(2)用上述测量的物理量表示发射弹丸的速度v＝_______________。(已知重力加速度为g)
(3)为减小实验误差，每次实验前，并不是将指针置于竖直方向的零刻度处，常常需要试射并记下各挡对应的最大指针偏角，每次正式射击前，应预置指针，使其偏角略小于该挡的最大偏角。请写出这样做的一个理由：_____________________________________________。
以较大的速度碰撞指针，会损失较多的机械能
　　　　　　
[创新评价]　本实验在碰撞过程动量守恒的基础上，利用动量守恒定律和机械能守恒定律计算弹丸的发射速度。体现了物理知识和物理实验的创新性和综合性。
【例5】　用如图所示装置来“探究碰撞中的不变量”，质量为mB的钢球B放在小支柱N上，球心离地面高度为H；质量为mA的钢球A用细线拴好悬挂于O点，当细线被拉直时O点到球心的距离为L，且细线与竖直线之间夹角为α；球A由静止释放，摆到最低点时恰与球B发生正碰，碰撞后，A球把轻质指示针C推移到与竖直直线之间夹角为β处，B球落到地面上，地面上铺有一张盖有复写纸的白纸D，用来记录球B的落点。
　　　　　　
实验设计创新
(1)用图中所示各个物理量的符号表示碰撞前后A、B两球的速度(设A、B两球碰前的速度分别为vA、vB，碰后速度分别为vA′、vB′)，则vA＝___________________，vA′＝ ___________________ ，vB＝________，
vB′＝________。
(2)请你提供两条提高实验精度的建议：_______________________
______________________________________________________________________________________。
　　　　　　
0
[创新评价]　本实验将平抛运动和圆周运动相结合，根据机械能守恒定律，利用圆周运动和平抛运动获取碰撞前后的速度进行验证。
　　　　　　
[答案]　(2)见解析
