(共23张PPT)
　　　　　　
核心素养提升(十二)
一　新教材经典素材
[素材展示]

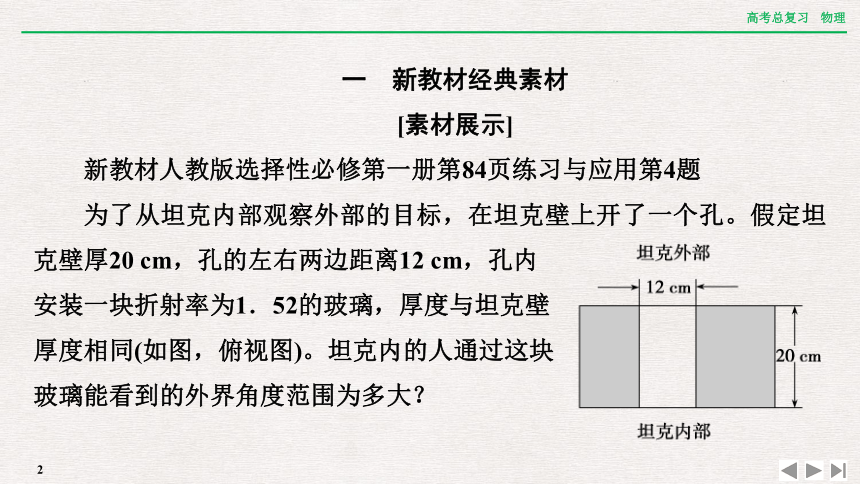

新教材人教版选择性必修第一册第84页练习与应用第4题
为了从坦克内部观察外部的目标，在坦克壁上开了一个孔。假定坦克壁厚20 cm，孔的左右两边距离12 cm，孔内
安装一块折射率为1．52的玻璃，厚度与坦克壁
厚度相同(如图，俯视图)。坦克内的人通过这块
玻璃能看到的外界角度范围为多大？
　　　　　　

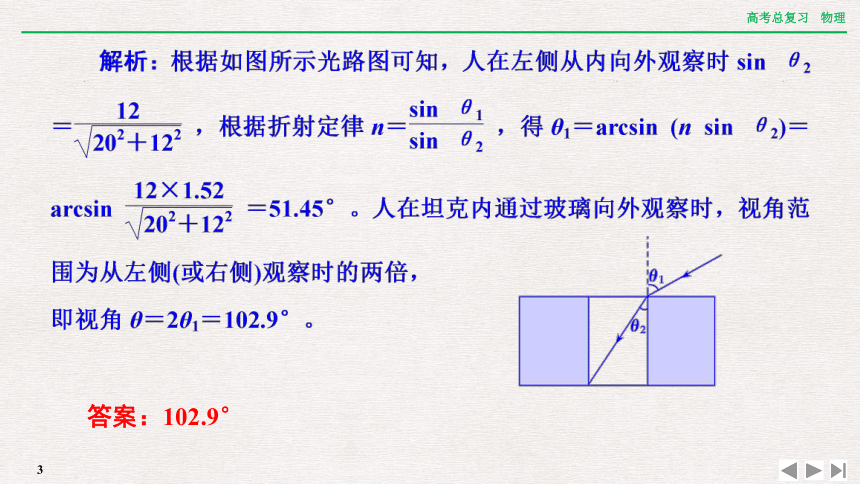

答案：102.9°

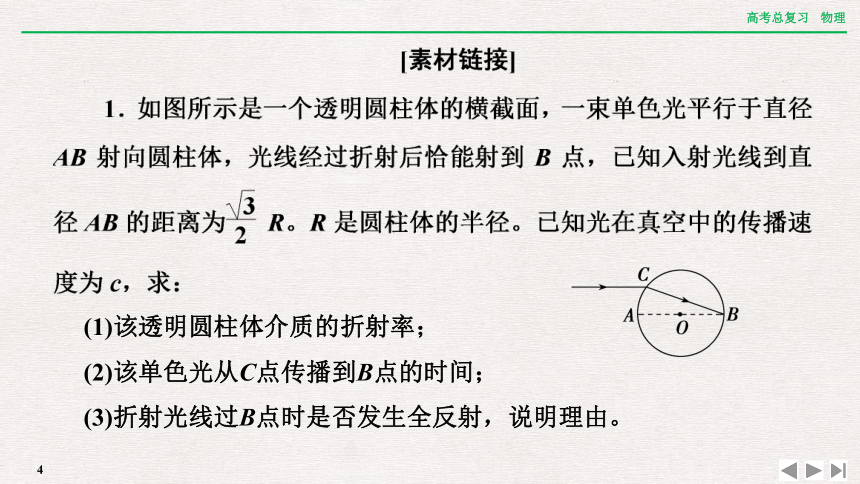

(1)该透明圆柱体介质的折射率；
(2)该单色光从C点传播到B点的时间；
(3)折射光线过B点时是否发生全反射，说明理由。
　　　　　　

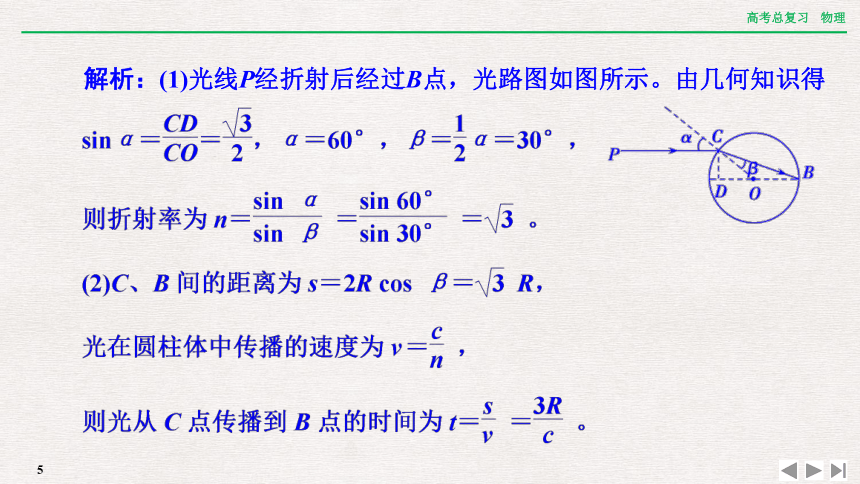

解析：(1)光线P经折射后经过B点，光路图如图所示。由几何知识得

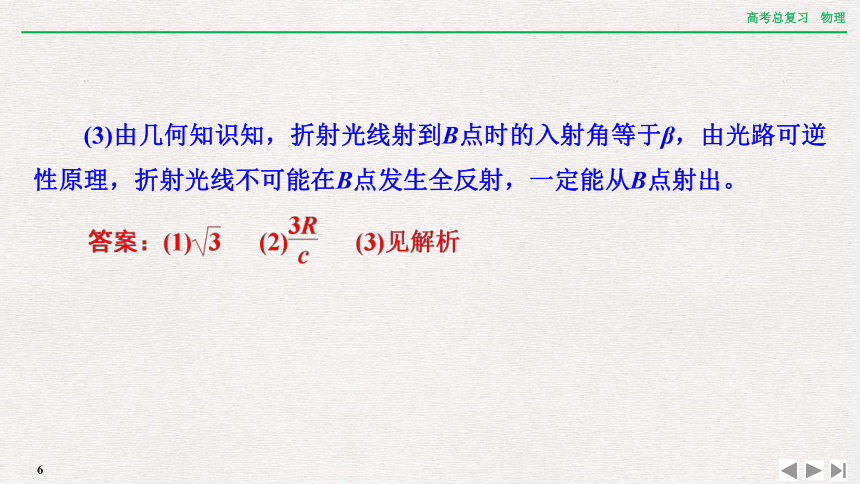

(3)由几何知识知，折射光线射到B点时的入射角等于β，由光路可逆性原理，折射光线不可能在B点发生全反射，一定能从B点射出。
　　　　　　

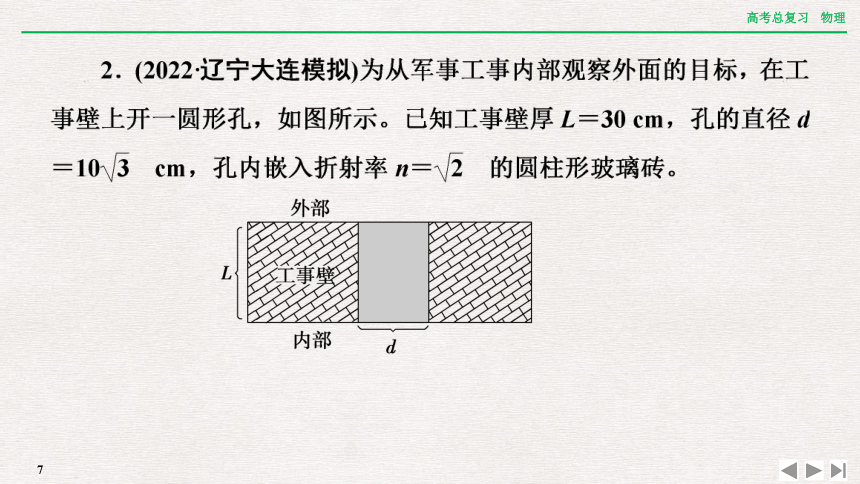

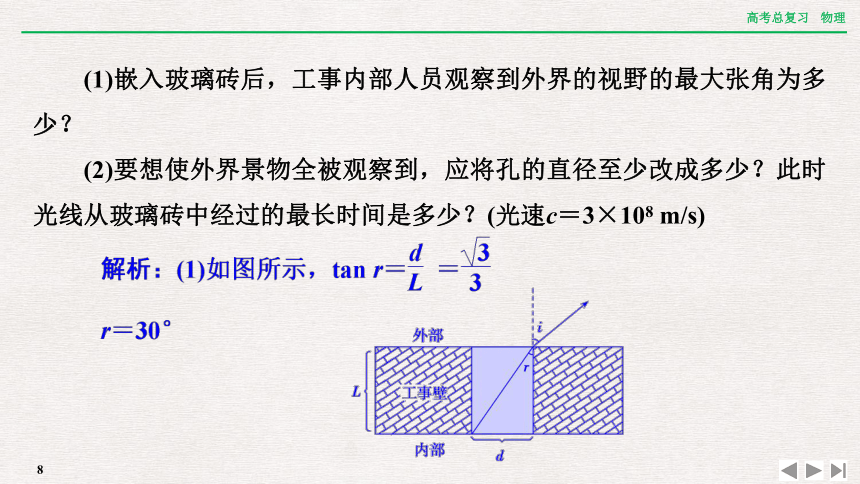

(1)嵌入玻璃砖后，工事内部人员观察到外界的视野的最大张角为多少？
(2)要想使外界景物全被观察到，应将孔的直径至少改成多少？此时光线从玻璃砖中经过的最长时间是多少？(光速c＝3×108 m/s)
　　　　　　

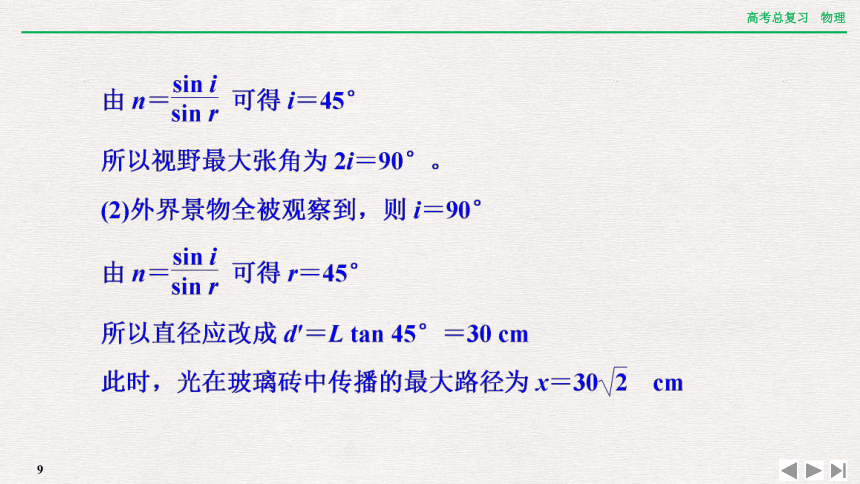

答案：(1)90°　(2)30 cm　2×10－9 s
　　　　　　
二　情境化主题突破
(一)激光散斑测速
1．激光散斑测速是一种崭新的测速技术，它应用了光的干涉原理，利用二次曝光照相所获得的“散斑对”相当于双缝干涉实验中的双缝，已知“散斑对”的间距d与待测物体的速度v、二次曝光的时间间隔Δt之间满足关系式d＝KvΔt，其中K为常数。实验中可以测得二次曝光的时间间隔Δt和“散斑对”到屏的距离L及相邻两条亮纹的间距Δx。若所用激光的波长为λ，则利用该实验确定物体速度的表达式是(　　)
　　　　　　
答案：C
A．一部分在F点反射，一部分出射
B．AC面上的入射角逐渐减小至零，光束均不会从AB面射出
C．AC面上的入射点逐渐上移，光束将在BD面上发生全反射
D．AC面上的入射点逐渐上移，光束在棱镜中的传播时间变长
　　　　　　
据对称性，AC面上的入射点逐渐上移过程中，光束在BD面上的入射角均为22.5°，不会发生全反射，故C错误；光束在棱镜中的光程相等，时间不变，故D错误；当AC面上的入射角减小至零时，AB面上的入射角为45°，仍将发生全反射，光束均不会从AB面射出，故B正确。
答案：B
　　　　　　
作出恰好发生全反射时的光路图，如图所示，由几何关系得，平板右边界上的透光区域为一个圆，AB为圆的直径，大小为2d，则半径为d，有S＝πr2＝πd2
故从右侧观察到平板右边界上透光区域的面积为πd2。
　　　　　　
　　　　　　
(1)求α角的大小；
(2)试分析红光、紫光α角的大小关系。
　　　　　　
答案：(1)30°　(2)红光的α角比紫光的大
