人教版九年级全一册物理上册
14.1 热机
它们为大展神威靠的是什么？
想一想
努力把平凡的日子堆砌成伟大的人生
汽车奔驰
列车飞驶
飞机凌空飞去
舰船劈波斩浪
它们为什么能大展神威？
想一想
努力把平凡的日子堆砌成伟大的人生

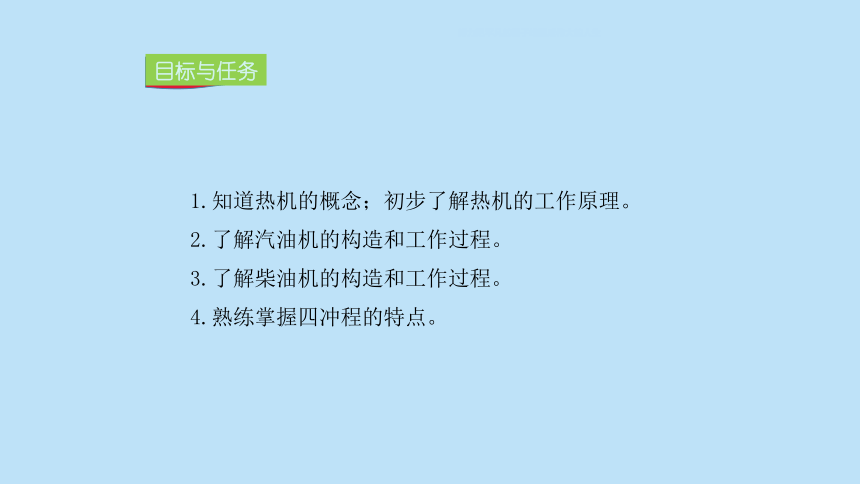

1.知道热机的概念；初步了解热机的工作原理。
2.了解汽油机的构造和工作过程。
3.了解柴油机的构造和工作过程。
4.熟练掌握四冲程的特点。
目标与任务
努力把平凡的日子堆砌成伟大的人生

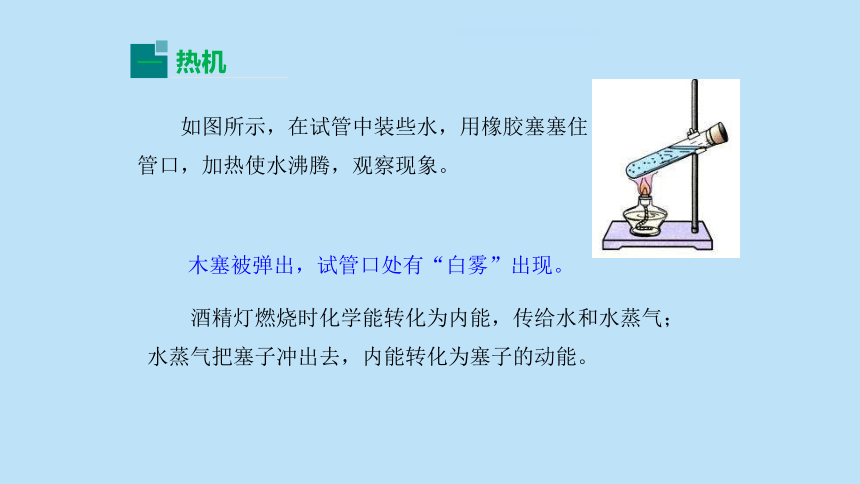

如图所示，在试管中装些水，用橡胶塞塞住管口，加热使水沸腾，观察现象。
木塞被弹出，试管口处有“白雾”出现。
酒精灯燃烧时化学能转化为内能，传给水和水蒸气；水蒸气把塞子冲出去，内能转化为塞子的动能。
热机
一
努力把平凡的日子堆砌成伟大的人生
人们发现内能可以做功，并制造了各种利用内能做功的机械
——热机。
热机：把内能转化为机械能的机器。
努力把平凡的日子堆砌成伟大的人生
燃料直接在发动机汽缸内燃烧产生动力的热机，叫作内燃机。
内燃机中最常见的是汽油机和柴油机。
努力把平凡的日子堆砌成伟大的人生

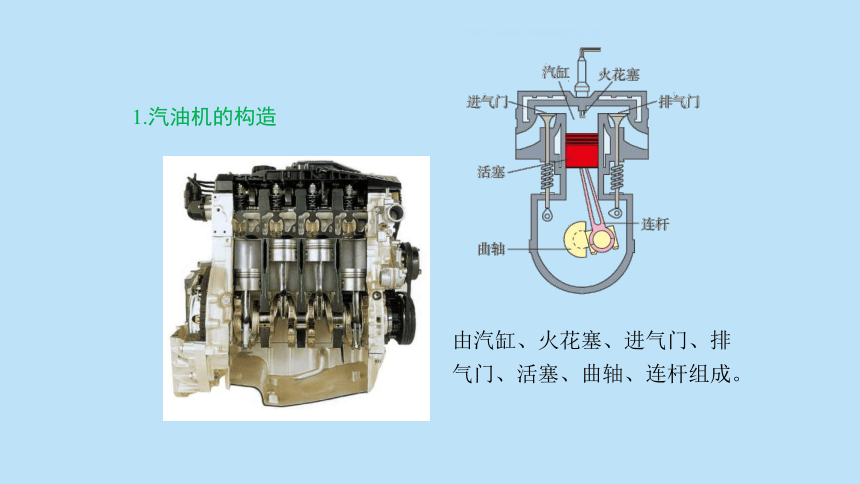

1.汽油机的构造
由汽缸、火花塞、进气门、排气门、活塞、曲轴、连杆组成。
努力把平凡的日子堆砌成伟大的人生

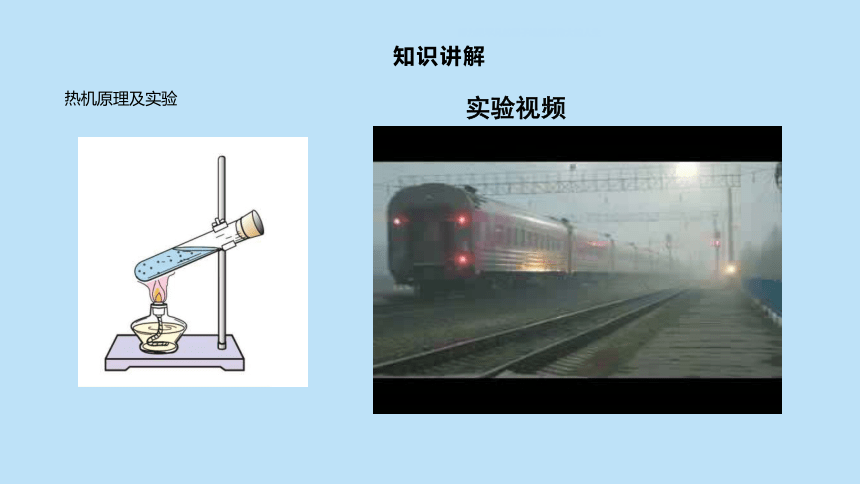

实验视频
知识讲解
热机原理及实验
努力把平凡的日子堆砌成伟大的人生
水沸腾后：
现象:软木塞______;
______有“白气”产生.
冲出
管口
分析:
________ 对木塞做功,内能 ____, 温度______ ________成小水珠.
水蒸气
减小
降低
液化
能量转化：_______转化为______。
内能
机械能
知识讲解
热机原理及实验
努力把平凡的日子堆砌成伟大的人生
塞子冲出的过程中，能量的转化：
燃料的_____能
水蒸气的_____
塞子运动的______;
热机的能量转换：
燃料的______能
_____
_______；
做功
燃烧
化学
内能
机械能
化学
内能
机械能
知识讲解
努力把平凡的日子堆砌成伟大的人生
内燃机
1、工作原理：
2、分类：
燃料在_____内燃烧，产生高温高压的气体对活塞_____。
______和__________两种 。
汽缸
做功
汽油机
柴油机
知识讲解
努力把平凡的日子堆砌成伟大的人生
冲程：
活塞在气缸内往复运动时，从气缸的一端运动到另一端的过程，叫做一个冲程。
飞轮/
知识讲解
汽油机的工作原理
努力把平凡的日子堆砌成伟大的人生
以上四个冲程不断循环，活塞就能不断获得机械能。
吸气冲程
压缩冲程
做功冲程
排气冲程
努力把平凡的日子堆砌成伟大的人生
柴油机
努力把平凡的日子堆砌成伟大的人生
柴油机
喷油嘴
气缸
进气门
活塞
连杆
排气门
曲轴
努力把平凡的日子堆砌成伟大的人生
喷油嘴
气缸
进气门
活塞
连杆
排气门
曲轴
柴油机的构造
努力把平凡的日子堆砌成伟大的人生
四冲程柴油机工作过程
柴油机的工作过程也分为吸气、压缩、做功、排气四个冲程。在吸气冲程中吸入的只是空气。压缩比比汽油机更大，温度更高，压缩冲程末，喷油嘴喷出雾状柴油遇到热空气燃烧，高温高压燃气推动活塞对外做功。属于压燃式内燃机。
努力把平凡的日子堆砌成伟大的人生
相同点：都是内燃机；一个工作循环都要经历吸气、压缩、做功、排气四个冲程。
不同点：构造方面：柴油机没有火花塞，而在相应位置上安装的是喷油嘴；
工作过程上：汽油机吸入的是汽油和空气的混合物，柴油机吸入的只是空气；
压缩情况不同：柴油机压缩冲程末，压缩比更大，所以压强更大，温度更高，超过了柴油的燃点；
点火方式不同：汽油机靠火花塞点火。柴油机属于压燃式。
汽油机与柴油机的异同点
努力把平凡的日子堆砌成伟大的人生
课堂小结
1.热机概念
2.常见的热机有：汽油机、柴油机
3.汽油机构造及工作原理
4.柴油机构造及工作原理
5.汽油机与柴油机异同点
努力把平凡的日子堆砌成伟大的人生
课堂练习
1.内燃机的工作过程是由吸气、 、 、排气四个冲程组成的。
2.在内燃机工作的四个冲程中内能转化为机械能的过程存在于（　　）
A．吸气冲程 B．做功冲程 C．压缩冲程 D．排气冲程
压缩
做功
B
努力把平凡的日子堆砌成伟大的人生
3.如图是内燃机工作时某冲程的示意图（两气门关闭），该冲程是（　　）
A．吸气冲程 B．压缩冲程
C．做功冲程 D．排气冲程
4.从能的转化角度看，在四冲程内燃机的每个工作循环中，将内能转化为机械能的冲程是 冲程。 某单缸四冲程内燃机飞轮转速为1200r/min，该内燃机每秒钟对外做功的次数为 次。
C
做功
10
课堂练习
